Сколько паллет в час перевозит самоходный штабелер: расчёт производительности
Кратко
Материал
У самоходного штабелера нет универсальной производительности в паллетах в час. Её считают для конкретной операции: длины маршрута, высоты ячейки, массы и состояния паллеты, числа поворотов, времени позиционирования, сканирования, ожидания и зарядки. Базовая формула проста: производительность за час равна 3600 секундам, делённым на полное время одного цикла. Если цикл занимает 175 секунд, расчётный темп — около 20,6 паллеты в час. Но это ещё не обещание для склада: в сменном плане учитывают проверку техники, перерывы, зарядку, очереди и простои. Паспортные 4 км/ч и 87 мм/с нужны как исходные данные, а не как готовый KPI. Надёжный подбор начинается с замера маршрута и 20 последовательных реальных циклов.
Исходные характеристики и доступные исполнения собраны в разделе самоходные штабелеры; расчёт ниже нужен, чтобы сравнивать их в одном сценарии.
Самая дорогая ошибка — сравнивать штабелеры только по максимальной скорости. На коротком маршруте оператор может дольше совмещать вилы с поддоном, чем ехать. На длинном маршруте, наоборот, время движения становится главным ограничением.

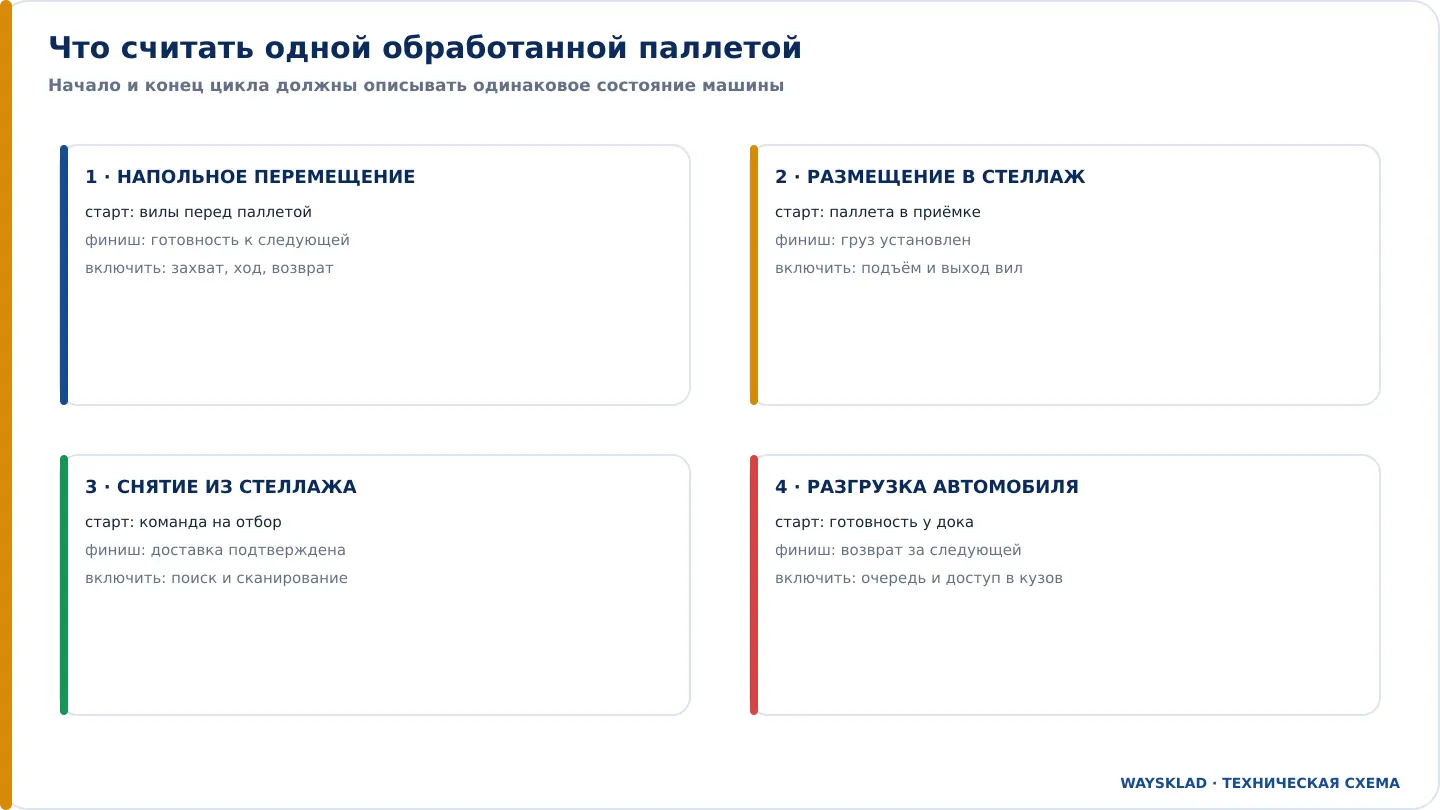

Сначала определите, что считать одной обработанной паллетой
Показатель «паллет в час» имеет смысл только при одинаковой границе операции. Иначе две цифры будут выглядеть сопоставимыми, хотя описывают разную работу.
| Операция | Начало цикла | Конец цикла | Что дополнительно входит |
|---|---|---|---|
| Горизонтальное перемещение | Вилы перед готовой паллетой | Штабелер вернулся к следующей паллете в исходной зоне | Захват, поездка, установка и возврат |
| Размещение в стеллаж | Паллета в зоне приёмки | Груз установлен, а штабелер готов к следующей паллете | Подъём, точное позиционирование, выход вил и опускание |
| Снятие из стеллажа | Команда на отбор | Паллета доставлена, операция подтверждена, машина готова к следующему заданию | Поиск ячейки, сканирование и подтверждение операции |
| Разгрузка автомобиля | Штабелер готов у борта или дока | Паллета поставлена в буфер, штабелер вернулся за следующей | Доклевеллер, очередь, доступ в кузов и правила разгрузки |
Для повторяющегося цикла начало и конец должны описывать одинаковое состояние машины: например, штабелер снова готов забрать следующую паллету в исходной зоне. В техническом задании лучше писать не «нужно 30 паллет в час», а «30 паллет в час из зоны приёмки в ячейки второго и третьего яруса, средний путь в одну сторону 28 м, возврат и подтверждение сканером включены». Такая формулировка уже пригодна для расчёта. Базовые критерии подбора собраны в материале какой самоходный штабелер выбрать.

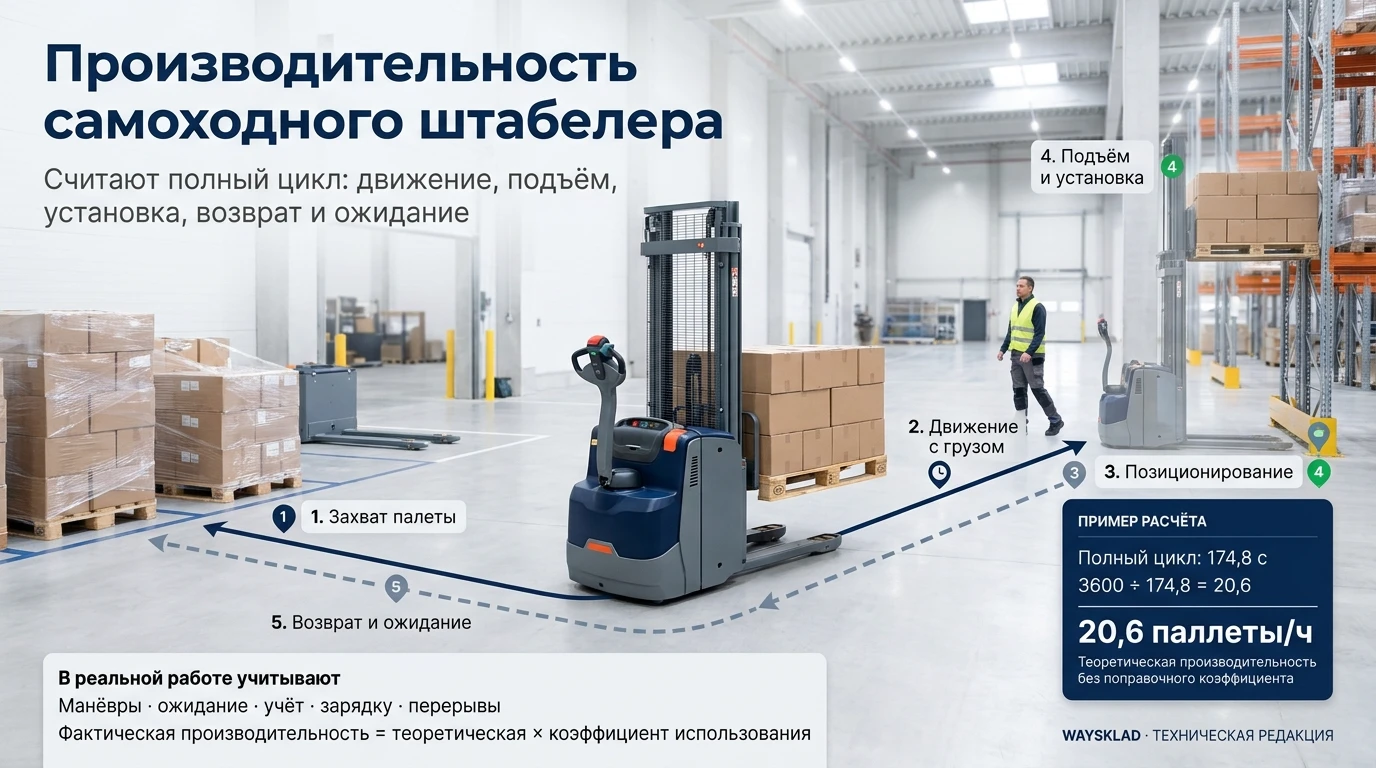

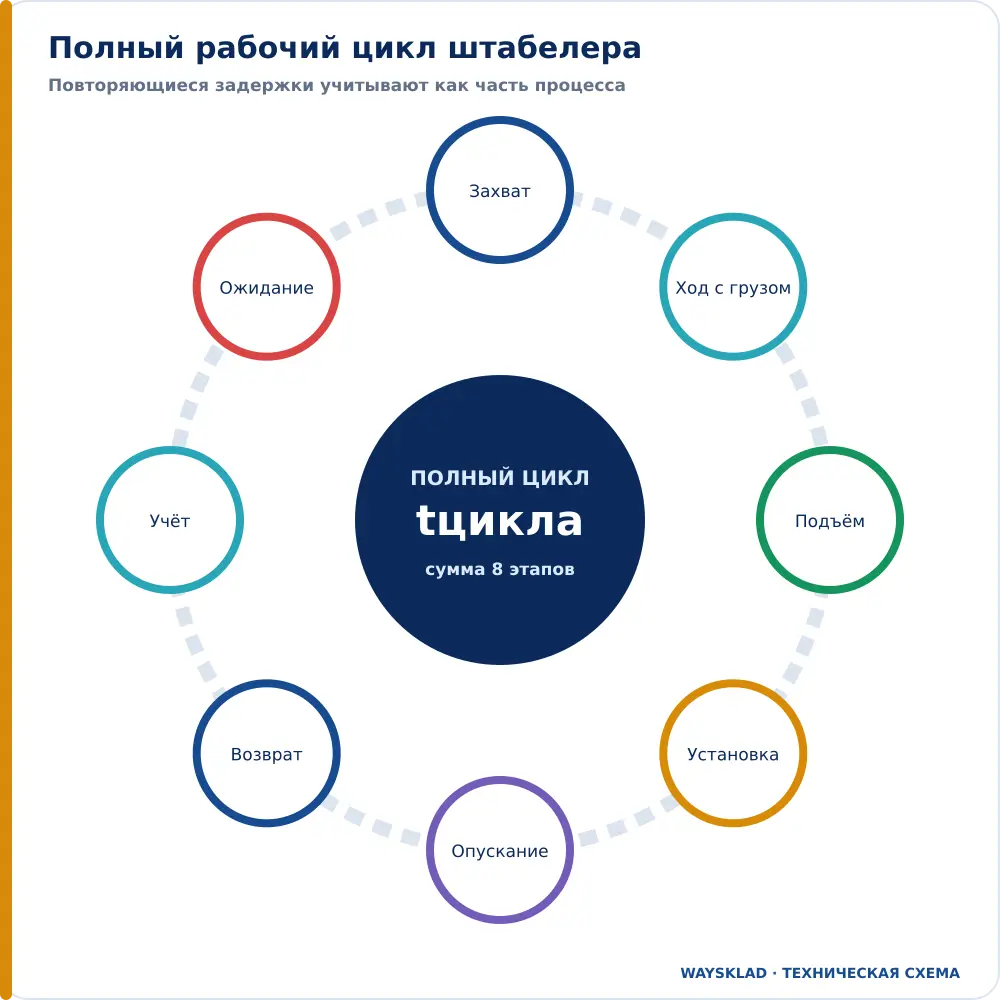

Из чего состоит полный цикл штабелера
Полный цикл — время от начала одной одинаковой операции до начала следующей. Для размещения паллеты в стеллаж удобно использовать следующую модель:
tцикла = tзахвата + tхода с грузом + tподъёма + tустановки + tопускания + tобратного хода + tучёта + tожидания.
Время поворотов и точного маневрирования можно выделить отдельно либо включить в захват и установку. Главное — применять одну методику ко всем сравниваемым моделям.
| Элемент цикла | Какие данные нужны | Типичная ошибка |
|---|---|---|
| Захват паллеты | Подъезд, совмещение вил, вход под поддон и отрыв от пола | Считать только движение вперёд |
| Ход с грузом | Фактическое расстояние и средняя безопасная скорость | Использовать максимальную скорость на всём пути |
| Подъём и опускание | Фактический вертикальный ход и скорость с нужной нагрузкой | Подставлять полную высоту мачты вместо высоты конкретной ячейки |
| Позиционирование | Поворот, выравнивание поддона и выход вил | Не учитывать качество паллет и точность установки стеллажей |
| Учёт | Сканирование, ввод задания, печать и подтверждение | Считать административное действие работой другого процесса |
| Ожидание | Ворота, пешеходы, встречная техника, очередь и освобождение ячейки | Полностью исключать повторяющиеся задержки из расчёта |
Если задержка повторяется каждый цикл, это не случайность, а часть процесса. Её нужно учитывать или устранять.
Как рассчитать время движения

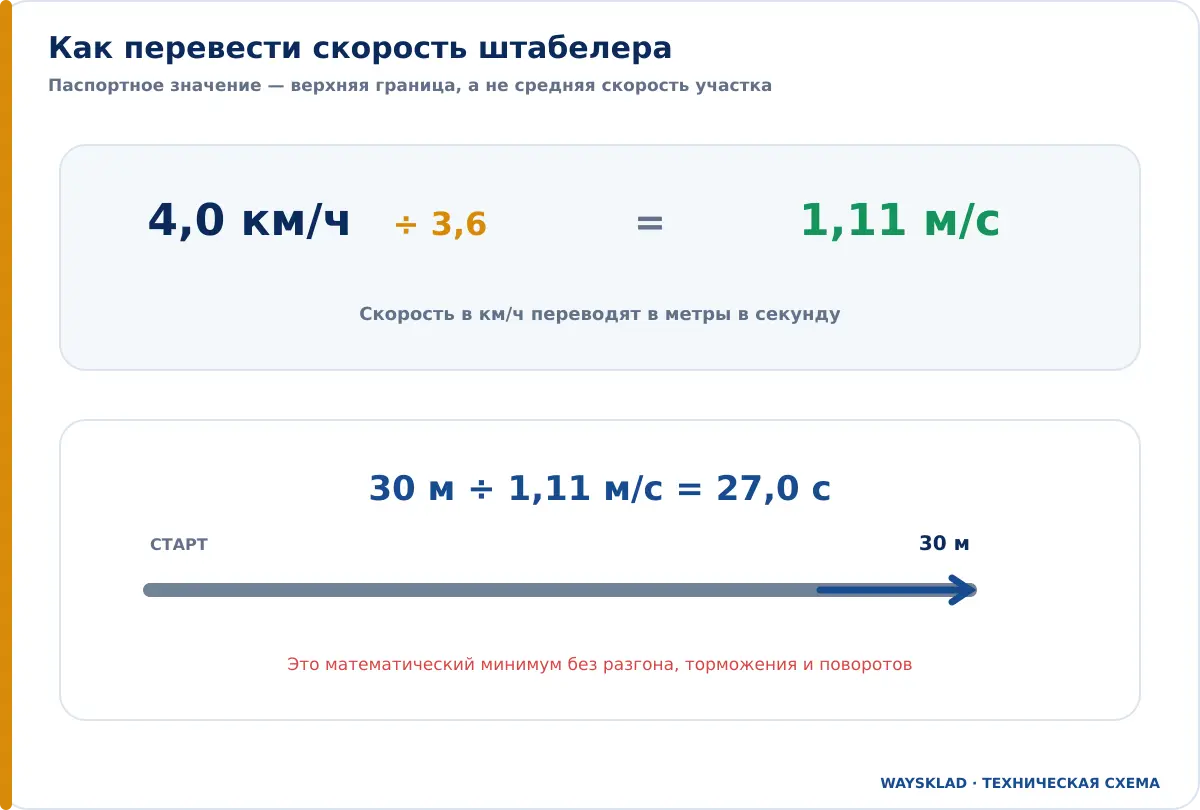

Паспортную скорость в км/ч сначала переводят в метры в секунду:
v, м/с = v, км/ч / 3,6.
Затем время прямолинейного участка считают по формуле:
tхода, с = расстояние, м / скорость, м/с.
| Скорость | В метрах в секунду | Время на прямые 30 м без разгона и торможения |
|---|---|---|
| 3,5 км/ч | 0,97 м/с | 30,9 с |
| 4,0 км/ч | 1,11 м/с | 27,0 с |
| 4,4 км/ч | 1,22 м/с | 24,5 с |
| 6,0 км/ч | 1,67 м/с | 18,0 с |
| 10,0 км/ч | 2,78 м/с | 10,8 с |
Последний столбец — математический минимум для прямого участка. Реальное время больше из-за разгона, торможения, поворотов, режима малой скорости, пешеходов и требований безопасности. Поэтому для проекта лучше использовать замеренную среднюю скорость участка, а паспортное значение оставить верхней границей.
Рекомендация WaySklad. Измеряйте фактическую длину по траектории центра машины, а не расстояние между зонами по прямой на плане. Объезд колонны и два захода в проход легко добавляют десятки метров за цикл.
Как рассчитать время подъёма и опускания
После выбора высоты подъёма и мачты штабелера проверяют фактический вертикальный ход. Если скорость подъёма указана в миллиметрах в секунду, вертикальный ход также удобнее задать в миллиметрах:
tподъёма, с = вертикальный ход, мм / скорость подъёма, мм/с.
Например, при ходе 2000 мм и скорости подъёма с грузом 87 мм/с чистое время вертикального движения составляет:
2000 / 87 = 23,0 с.
При скорости опускания пустых вил 117 мм/с обратное движение на те же 2000 мм займёт:
2000 / 117 = 17,1 с.
Эти 40,1 секунды не включают подвод вил, плавное замедление у ячейки, установку поддона и выход из него. Также нельзя менять местами скорости с грузом и без груза: в технических таблицах они часто различаются.

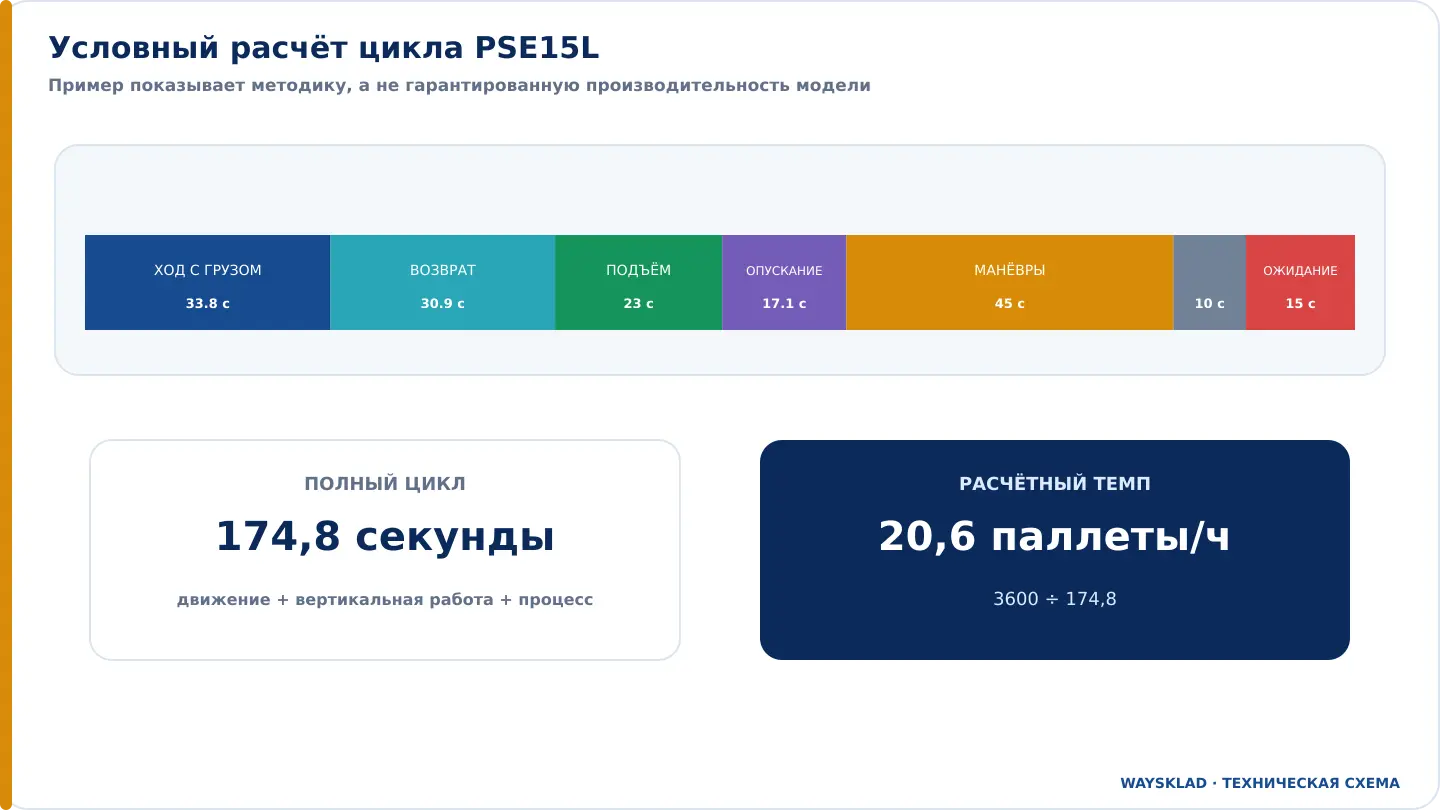

Подробный пример: PSE15L на маршруте 30 метров
Рассчитаем условную операцию: штабелер забирает паллету из зоны приёмки, везёт её 30 м, устанавливает в ячейку с вертикальным ходом вил 2000 мм и возвращается пустым. Для подъёма и опускания используем опубликованные характеристики PSE15L-C: 87 мм/с с грузом и 117 мм/с при опускании без груза. Паспортные скорости движения PSE15L составляют 4,0/4,4 км/ч, но в рабочем примере возьмём замеренные средние 3,2/3,5 км/ч.
| Элемент | Исходные данные | Время |
|---|---|---|
| Ход с грузом | 30 м при 3,2 км/ч = 0,89 м/с | 33,8 с |
| Обратный ход | 30 м при 3,5 км/ч = 0,97 м/с | 30,9 с |
| Подъём с грузом | 2000 мм при 87 мм/с | 23,0 с |
| Опускание без груза | 2000 мм при 117 мм/с | 17,1 с |
| Захват, повороты и установка | Замер на объекте | 45 с |
| Сканирование и подтверждение | Замер на объекте | 10 с |
| Среднее повторяющееся ожидание | Замер на объекте | 15 с |
| Полный цикл | Сумма элементов | 174,8 с |
Расчётная производительность:
3600 / 174,8 = 20,6 паллеты в час.
Это результат для заданной операции и принятых исходных данных, а не обещание производителя или WaySklad. Изменятся ярус, маршрут, средняя скорость либо время сканирования — изменится и итог.
Что получится при подстановке паспортной скорости
Если ошибочно считать, что машина все 30 м идёт с максимальными 4,0 км/ч с грузом и 4,4 км/ч без груза, транспортная часть сократится с 64,7 до 51,5 секунды. Полный цикл станет около 161,6 секунды, а результат — 22,3 паллеты в час.
Разница с рабочим примером составляет около 1,7 паллеты в час. Она меньше, чем можно ожидать по рекламной скорости, потому что 110 секунд цикла заняты подъёмом, позиционированием, учётом и ожиданием. Это и есть поиск узкого места: ускорять нужно не обязательно двигатель хода.

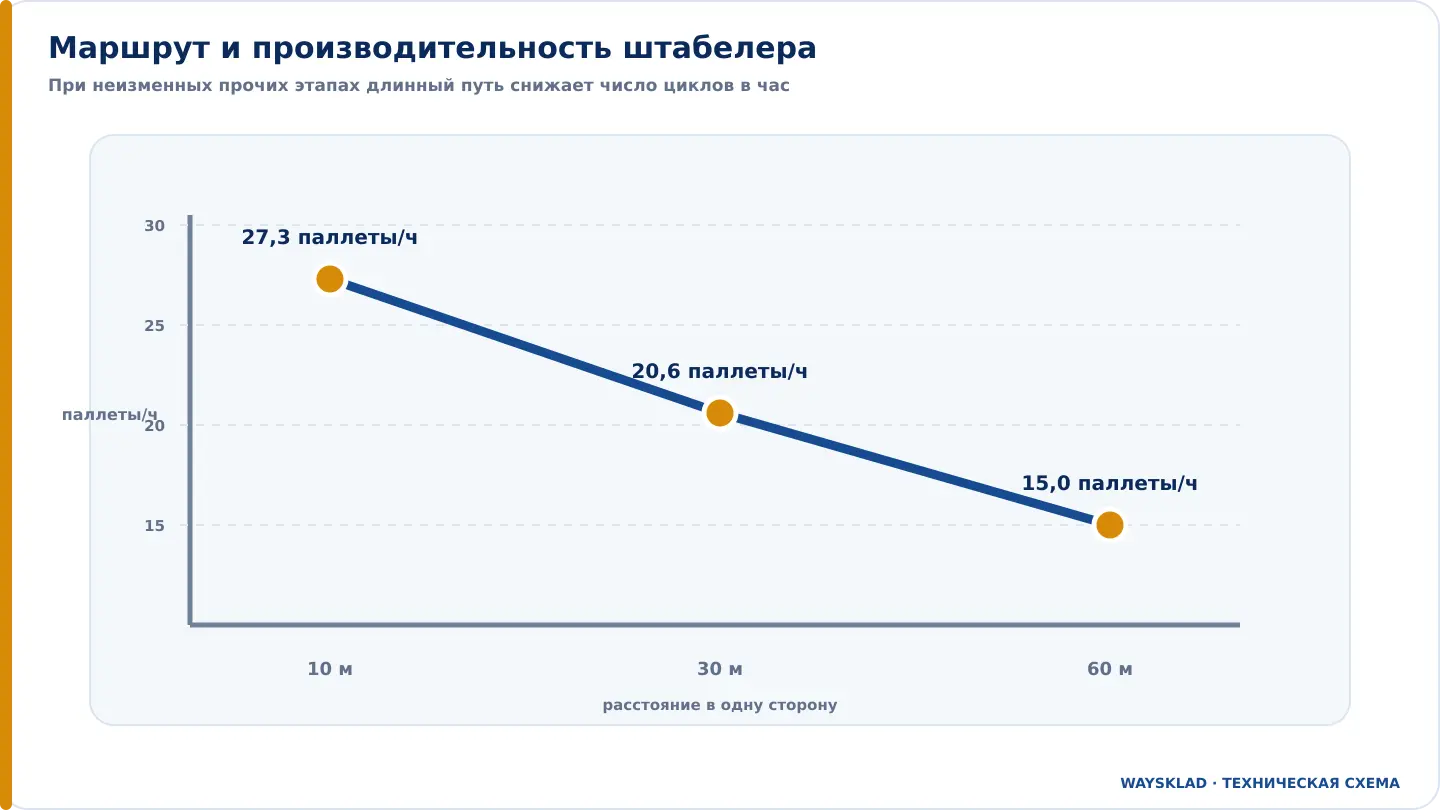

Как длина маршрута меняет результат
Оставим неизменными подъём, опускание, маневрирование, сканирование и ожидание — вместе 110,1 секунды. Изменим только расстояние в одну сторону при средних скоростях 3,2/3,5 км/ч.
| Маршрут в одну сторону | Движение туда и обратно | Полный цикл | Расчётная производительность |
|---|---|---|---|
| 10 м | 21,6 с | 131,7 с | 27,3 паллеты/ч |
| 30 м | 64,7 с | 174,8 с | 20,6 паллеты/ч |
| 60 м | 129,3 с | 239,4 с | 15,0 паллеты/ч |
На коротких 10 м более быстрый ход даёт ограниченный эффект: основное время занимает работа с паллетой. На 60 м транспортная часть уже превышает половину цикла, и скоростная платформенная машина или изменение размещения быстрых товаров могут дать заметно больший результат.

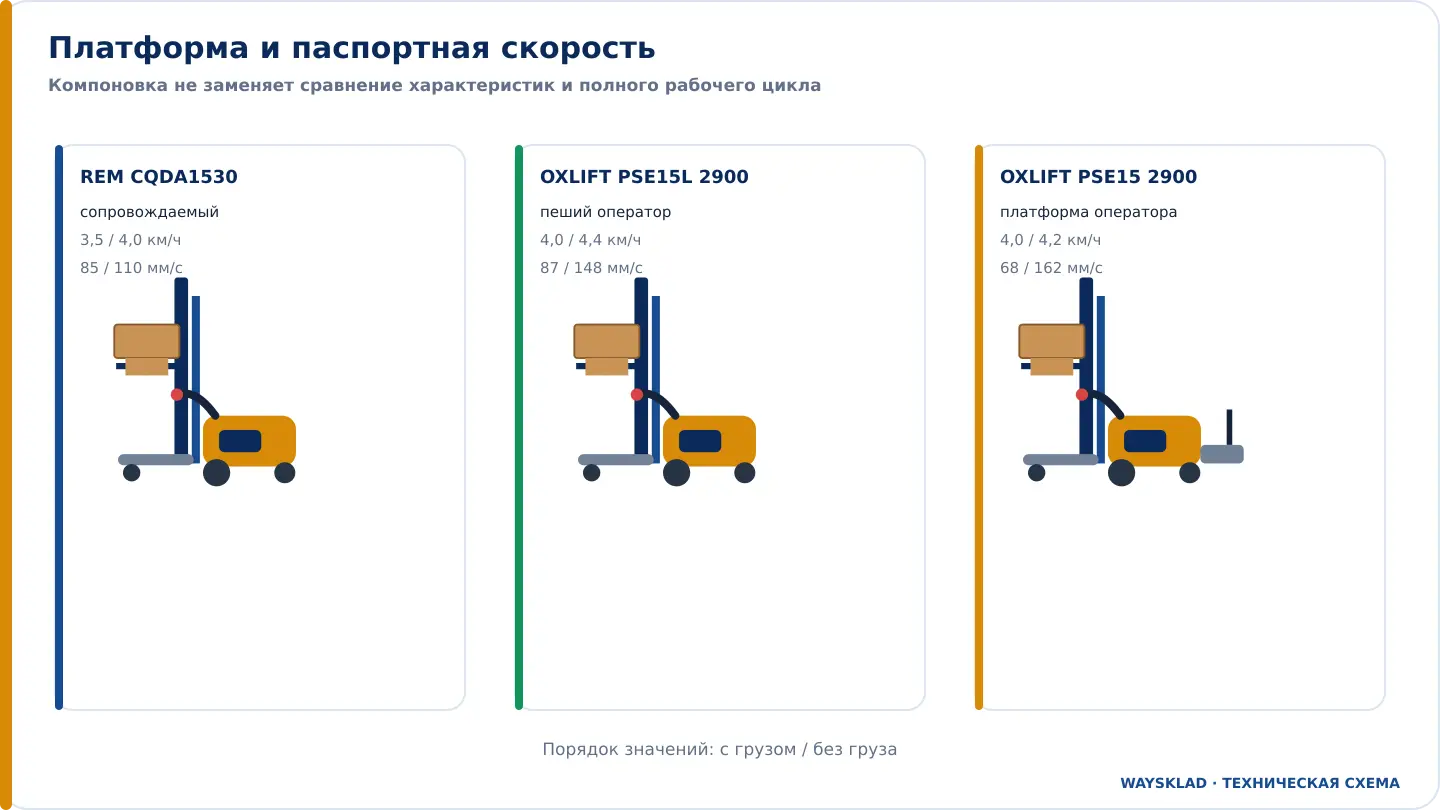

Почему платформа не гарантирует большую скорость
Подробное сравнение приведено в материале штабелер с платформой или без неё. Платформа снижает необходимость оператору идти за машиной и повышает удобство длинных перемещений. Но фактическая скорость определяется конкретной конструкцией, двигателем, контроллером, настройками и правилами объекта. Слово «с платформой» в названии не является технической характеристикой производительности.
| Модель | Тип управления | Скорость с грузом / без груза | Подъём с грузом / без груза |
|---|---|---|---|
| REM CQDA1530 | Сопровождаемый | 3,5/4,0 км/ч | 85/110 мм/с |
| OXLIFT PSE15L 2900 | Пеший оператор | 4,0/4,4 км/ч | 87/148 мм/с |
| OXLIFT PSE15 2900 с платформой | Платформа оператора | 4,0/4,2 км/ч | 68/162 мм/с |
В опубликованных данных конкретная PSE15 с платформой не быстрее PSE15L без платформы по максимальной скорости движения, а подъём с грузом у неё указан медленнее. Это не делает платформенную модель хуже: она может быть удобнее для оператора и длинных маршрутов. Но её преимущество нужно проверять полным циклом, а не предполагать по компоновке.
В отрасли существуют платформенные штабелеры со скоростью 8–10 км/ч и сидячие модели 10–12 км/ч. Такие цифры показывают диапазон конструкций, но не разрешённую скорость на конкретном складе. С ростом скорости возрастают требования к маршрутам, обзору, защите оператора и разделению потоков.
Как посчитать производительность за смену
Умножать паллеты в час на номинальные восемь часов обычно неправильно. Сначала находят доступное производственное время:
Tдоступное = время смены − проверка − перерывы − зарядка − плановое обслуживание − известные простои.
Затем:
Nсмена = Tдоступное, с / tцикла, с.
Если из условной восьмичасовой смены для обработки паллет доступны 420 минут, а цикл равен 174,8 секунды:
420 × 60 / 174,8 = 144 паллеты за смену.
Шестьдесят минут потерь в примере — не универсальный норматив. Каждое предприятие подставляет собственные подтверждённые перерывы, зарядку и технологические остановки.
Как учесть пиковую нагрузку
Среднесменный объём может скрывать перегрузку при одновременном прибытии автомобилей или выпуске продукции. Считайте отдельно:
- средний объём за смену;
- максимальный устойчивый час;
- короткий пик на 15–30 минут;
- очередь, которую допустимо разобрать позже.
Если требуется устойчиво обрабатывать 34 паллеты в час, а один измеренный процесс даёт 20,6, простое отношение равно 1,65 машины. Математически нужны минимум две. Но итог подтверждают моделированием общей очереди, пересечений в проходах, мест приёмки и времени зарядки: две машины не всегда дают ровно двойную пропускную способность.

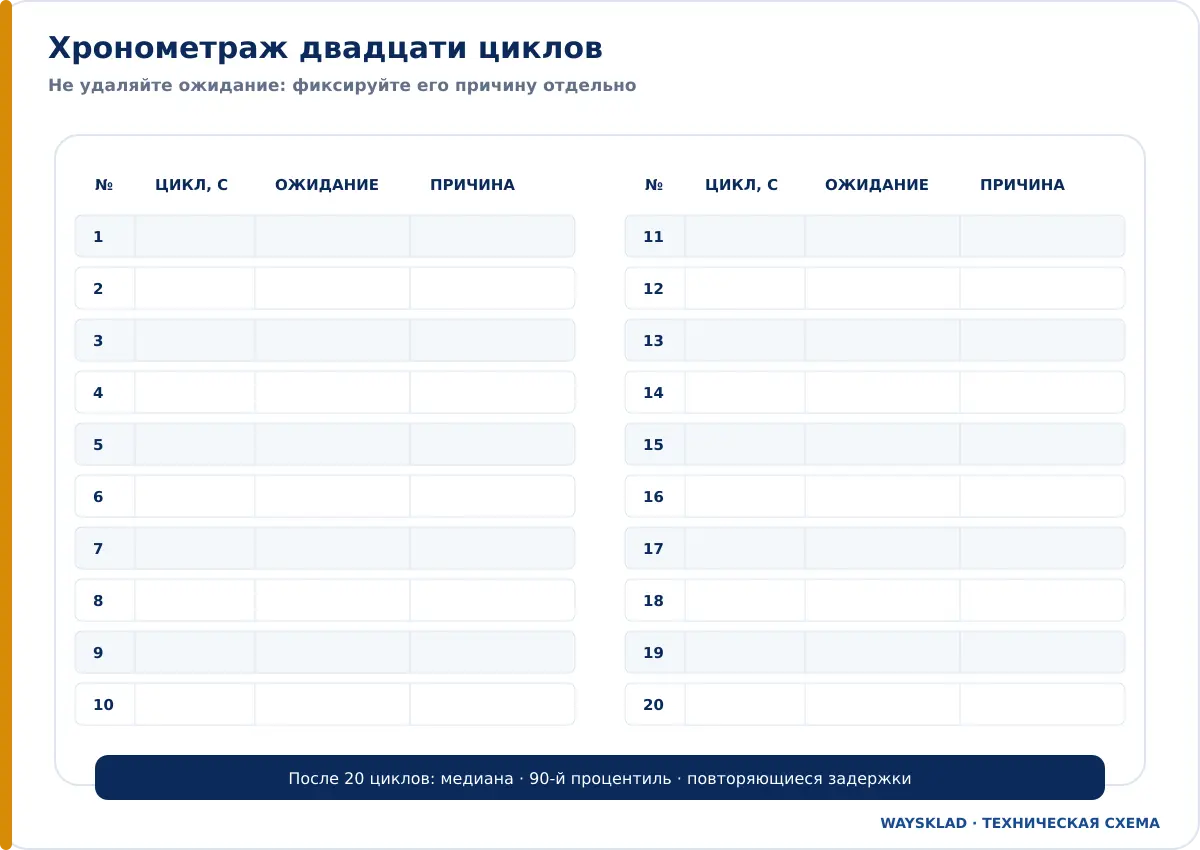

Как измерить реальную производительность на складе
Лучший источник для действующего объекта — хронометраж. Одного «удачного круга» недостаточно: он показывает рекорд, а не процесс.
- Выберите один тип операции. Не смешивайте напольное перемещение и установку на третий ярус.
- Зафиксируйте маршрут. Расстояние, повороты, высоту ячейки и состояние пола.
- Проведите не менее 20 последовательных циклов. Записывайте все повторяющиеся задержки, а не только чистое движение.
- Разделите время по элементам. Захват, ход, подъём, установка, возврат, учёт и ожидание.
- Отметьте причину каждого простоя. Пешеход, ворота, паллета, сканер, очередь, техника или оператор.
- Посчитайте медиану. Она показывает типичный цикл и меньше зависит от одного случайного выброса.
- Посчитайте 90-й процентиль. Девять циклов из десяти должны завершаться не дольше этого значения; он полезен для напряжённого сценария.
- Повторите замер в пиковый час. Утренний пустой склад и реальная приёмка могут дать разные результаты.
Рекомендация WaySklad. Снимайте видео маршрута только с соблюдением внутренних правил объекта и без публикации персональных данных. По записи легче отделить чистое движение от ожидания, маневрирования и повторного захода в паллету.
Что чаще всего ограничивает производительность
| Узкое место | Как распознать | Что проверить до покупки более мощной модели |
|---|---|---|
| Длинный горизонтальный маршрут | Движение занимает более половины цикла | Размещение быстрых товаров, платформу и допустимую скорость |
| Медленное позиционирование | Оператор делает несколько заходов к каждой паллете | Качество паллет, освещение, направляющие, обзор и обучение |
| Высокий ярус | Вертикальная часть заметно растёт с высотой | Скорость подъёма с грузом и остаточную грузоподъёмность |
| Документы и сканирование | Штабелер стоит, пока оператор вводит данные | Расположение терминала, интеграцию WMS и порядок подтверждения |
| Пересечение потоков | Регулярное ожидание у ворот и перекрёстков | Односторонний маршрут, буферные зоны и разделение пешеходов |
| Зарядка и падение доступности | Пики приходятся на простой машины | Ёмкость и тип АКБ, промежуточную зарядку и сменный график |
| Неровный пол | Скорость приходится снижать, груз раскачивается | Ремонт маршрута, колёса, ролики и пригодность модели |
Иногда самое выгодное «оборудование» — переставить буферную зону на 15 метров ближе. Железо обидится, бухгалтерия — нет.
Когда нужна более быстрая модель, платформа или второй штабелер
Сопровождаемая модель обычно рациональна, когда маршруты короткие, маневрирование и подъём занимают основную часть цикла, а требуемый поток укладывается в измеренную производительность с учётом пиков.
Модель с платформой рассматривают при регулярных средних и длинных перемещениях, но сравнивают паспортную скорость конкретной модели, габарит с разложенной платформой, Ast, эргономику и полный цикл.
Более производительный класс техники нужен, если ограничение создают скорость подъёма, высота, длинный маршрут или многосменный режим, а перестройка процесса проблему не решает.
Второй штабелер оправдан, когда один цикл уже оптимизирован, требуемый устойчивый поток выше мощности одной машины и объект позволяет двум единицам работать без взаимной блокировки и сохраняет требуемую ширину прохода Ast.
До покупки сравните три сценария:
- оставить технику и сократить расстояние или ожидание;
- заменить её на конкретную более быструю модель;
- добавить вторую машину и проверить совместную пропускную способность.
Частые ошибки расчёта
- Выдают паспортную скорость за паллеты в час. Скорость описывает один элемент цикла. Добавьте подъём, маневрирование, учёт и ожидание.
- Не определяют границы операции. Разгрузка в буфер и размещение на третьем ярусе — разные циклы. Считайте их отдельно.
- Используют км/ч как м/с. Делите значение на 3,6, иначе время движения получится ошибочным.
- Берут скорость подъёма без груза. Для загруженного хода используйте колонку «с грузом» и фактический вертикальный путь.
- Умножают результат на восемь часов. Сначала вычтите недоступное производственное время конкретной смены.
- Удаляют все задержки из хронометража. Повторяющиеся ворота, очередь и сканирование являются частью процесса.
- Считают платформу автоматическим ускорителем. Сравнивайте конкретные скорости: у некоторых платформенных моделей они не выше.
- Ориентируются на средний день. Покупателю важнее устойчиво пройти пиковый час, если очередь после него недопустима.
- Удваивают результат для двух машин. Общий проход, ворота и одна зона установки могут стать новым ограничением.
Что отправить специалисту WaySklad для расчёта
- описание начала и конца одной операции;
- план маршрута с расстояниями и поворотами;
- высоты ячеек и долю операций по каждому ярусу;
- массу, размеры, центр тяжести и состояние паллет;
- требуемые паллеты в средний и пиковый час;
- время захвата, установки, сканирования и ожидания либо видео цикла;
- продолжительность смены и плановые простои;
- условия пола, рампы, ворот, лифтов и пешеходного движения;
- допустимость платформенной техники и совместной работы двух машин.
По этим данным можно сравнить не только цены и максимальные скорости, но и ожидаемое время цикла в одинаковом сценарии.
FAQ
Сколько паллет в час в среднем перевозит самоходный штабелер?
Универсального среднего нет: перемещение по полу на 10 м и установка на высокий ярус в 60 м от приёмки отличаются в несколько раз. Для оценки разделите 3600 на полный замеренный или рассчитанный цикл.
Как посчитать паллеты в час, если известна скорость?
Скорости недостаточно. Рассчитайте движение туда и обратно, затем добавьте захват, подъём, позиционирование, опускание, учёт и ожидание. Только после этого делите 3600 секунд на сумму.
Почему нельзя использовать максимальные 4 км/ч на всём маршруте?
Машина разгоняется, тормозит, поворачивает и двигается медленно при точном позиционировании. На скорость также влияют люди, пол, груз и правила объекта. Для проекта предпочтительна средняя скорость фактического участка.
Сколько паллет обработает штабелер за смену?
Разделите доступное производственное время смены в секундах на полный цикл. Из номинальной продолжительности вычтите реальные проверки, перерывы, зарядку, обслуживание и плановые простои.
Штабелер с платформой всегда производительнее?
Нет. Платформа полезна на длинных маршрутах и снижает нагрузку на оператора, но максимальная скорость зависит от модели. Например, опубликованные скорости PSE15 с платформой не выше, чем у PSE15L без неё.
Сколько циклов нужно замерить?
Для первичной оценки — не менее 20 последовательных циклов одного типа. На неоднородном складе замеры повторяют для разных ярусов, маршрутов и пикового периода.
Что важнее: скорость движения или скорость подъёма?
Зависит от доли времени. На длинном пути обычно важнее ход, на коротком маршруте с высоким ярусом — подъём и позиционирование. Разложение цикла показывает ответ без догадок.
Как понять, что нужен второй штабелер?
Сначала оптимизируйте и измерьте цикл одной машины. Если устойчивый спрос превышает её подтверждённую пропускную способность, а две машины не будут блокировать друг друга, рассчитывайте совместный сценарий.
Итог
Производительность самоходного штабелера определяет не одна цифра в паспорте, а полный рабочий цикл. Отдельно посчитайте движение, подъём, позиционирование, учёт и повторяющиеся ожидания. Для сменного плана используйте доступное время, а для выбора модели — средний и пиковый сценарии.
Для расчёта отправьте специалистам WaySklad план маршрута, высоты ячеек, массу паллет, требуемый поток и хронометраж операции. Телефон: 8 800 550-60-95. Почта: zakaz@waysklad.ru. Итоговую производительность нужно подтвердить паспортом конкретной модификации и контролируемым замером на объекте.
