Как выбрать высоту подъёма штабелера: мачта, свободный ход и потолок

Высота подъёма — только один из параметров мачты. Разбираем h1–h4 и h13, рассчитываем положение вил для верхнего яруса и проверяем ворота, потолок, свободный ход и остаточную грузоподъёмность.

Чтобы выбрать высоту подъёма штабелера, недостаточно сопоставить «3 м» в карточке с высотой верхней полки. Сначала измерьте высоту опорной поверхности верхнего рабочего яруса и добавьте технологический зазор, необходимый для заведения паллеты над балкой. Затем отдельно проверьте пять параметров паспорта: h1 — высоту сложенной мачты, h2 — свободный ход, h3 — ход подъёма, h4 — высоту полностью выдвинутой мачты и h13 — положение опущенных вил. h1 сравнивают с воротами и низкими проёмами, h4 и верх груза — с самым низким потолочным препятствием. Наконец, убедитесь, что остаточная грузоподъёмность на нужной высоте не меньше массы паллеты при её фактическом центре нагрузки.

Главная ошибка при подборе — считать все эти значения одной «высотой штабелера». Они отвечают на разные вопросы. Модель может доставать до верхнего яруса, но не проходить в дверной проём. Или проходить под воротами, но при подъёме выдвигать мачту в светильник. Поэтому расчёт делают не по одной цифре, а по карте всего рабочего цикла.

Сначала определите подходящий тип техники по руководству как выбрать штабелер для склада, затем сравните доступные самоходные штабелеры по паспортным размерам.

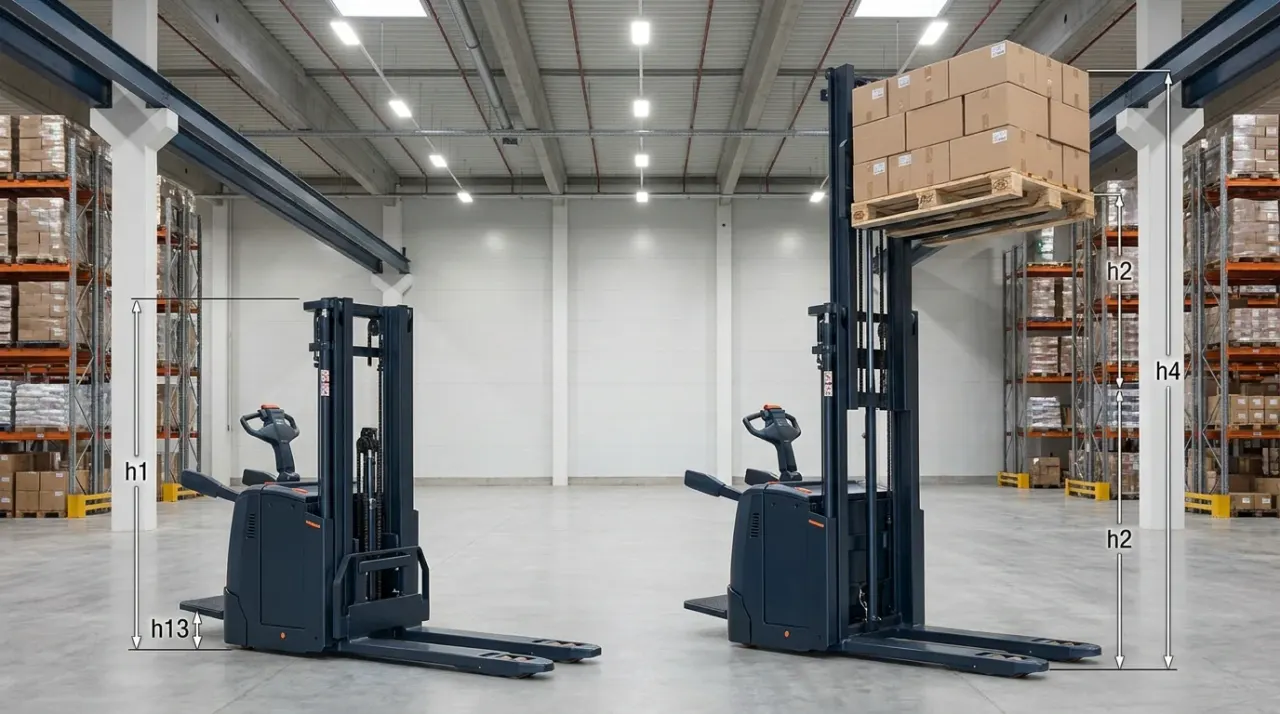

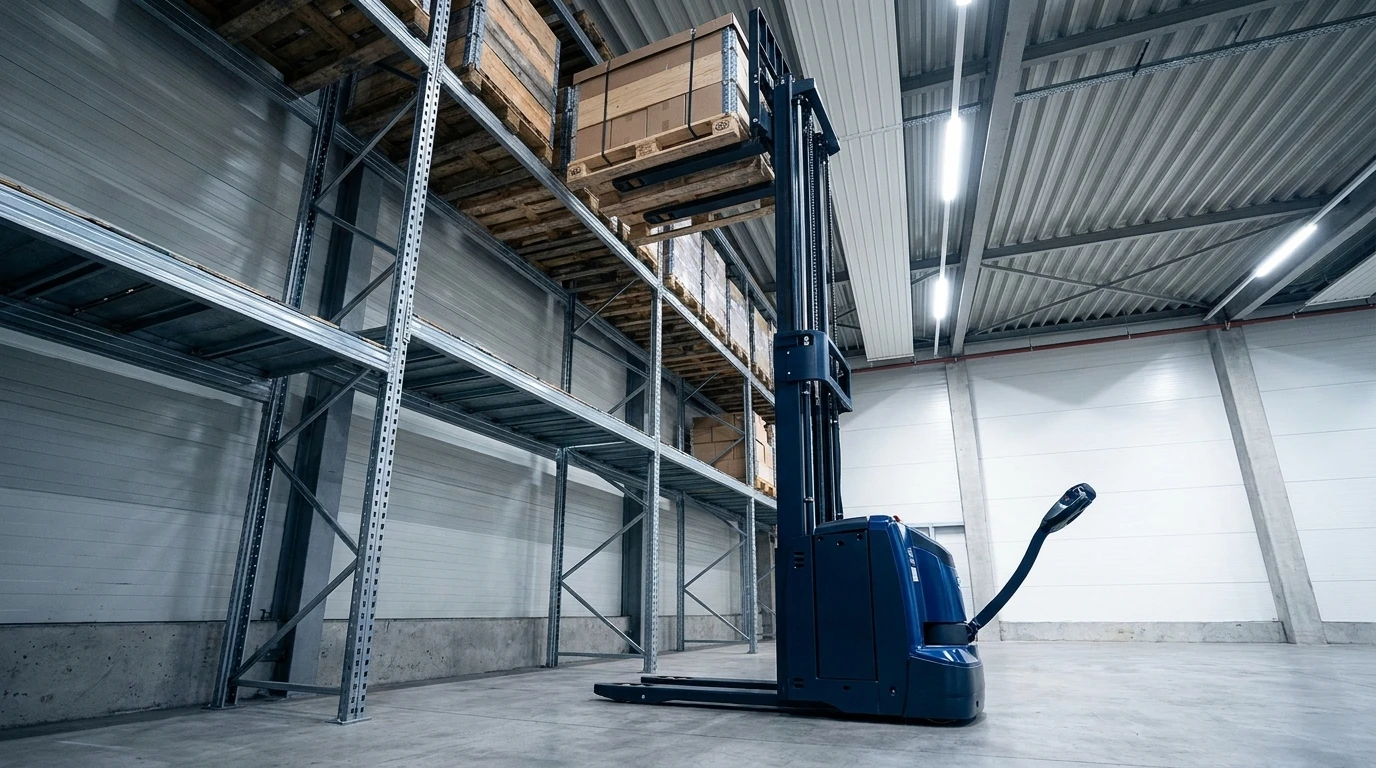

Какие высоты обозначают h1, h2, h3, h4 и h13

В технических таблицах складской техники обычно используются условные обозначения размеров. Перед сравнением двух моделей нужно убедиться, что производители измеряют и публикуют параметры одинаково.

Параметр	Что означает	С чем сравнивать на складе
h1	Высота мачты в сложенном, или опущенном, состоянии	Ворота, дверные проёмы, перемычки, навесы, проезды под мезонином
h2	Свободный ход: насколько можно поднять вилы до увеличения общей высоты мачты	Работа внутри фур, контейнеров и зон с низким потолком
h3	Ход подъёма вил от нижнего положения	Требуемое положение вил относительно опорной поверхности яруса
h4	Высота мачты в полностью выдвинутом состоянии	Потолок, фермы, трубы, воздуховоды, светильники и спринклеры
h13	Высота опущенных вил над полом	Заезд в паллету, высота нижней точки подъёма и трактовка h3

Важно: h3 — это ход подъёма, а не всегда абсолютная высота верхней поверхности вил от пола. В технических таблицах встречается отдельное значение h3 + h13. Если в коммерческой карточке указано только «высота подъёма 3000 мм», запросите паспорт и уточните методику измерения. Разница обычно невелика, но при подборе без запаса она может оказаться критичной.

Как рассчитать требуемую высоту вил

Измерять следует не верх стойки и не общую высоту стеллажа, а опорную поверхность самого высокого яруса, на который штабелер будет фактически ставить паллету. Для балочного стеллажа это уровень, на который опирается поддон. Для настила — верхняя плоскость настила.

Упрощённая формула предварительного подбора:

Требуемая высота вил = высота опорной поверхности верхнего яруса + технологический зазор для установки и снятия паллеты.

Технологический зазор нужен, чтобы поднять паллету над балкой, ввести её в ячейку и опустить на опоры без волочения. В качестве отправной точки в отраслевых рекомендациях встречается запас 150–200 мм. Но это не универсальная норма: итоговое значение зависит от конструкции поддона и стеллажа, прогиба груза, ровности пола, видимости, точности управления и принятого процесса размещения.

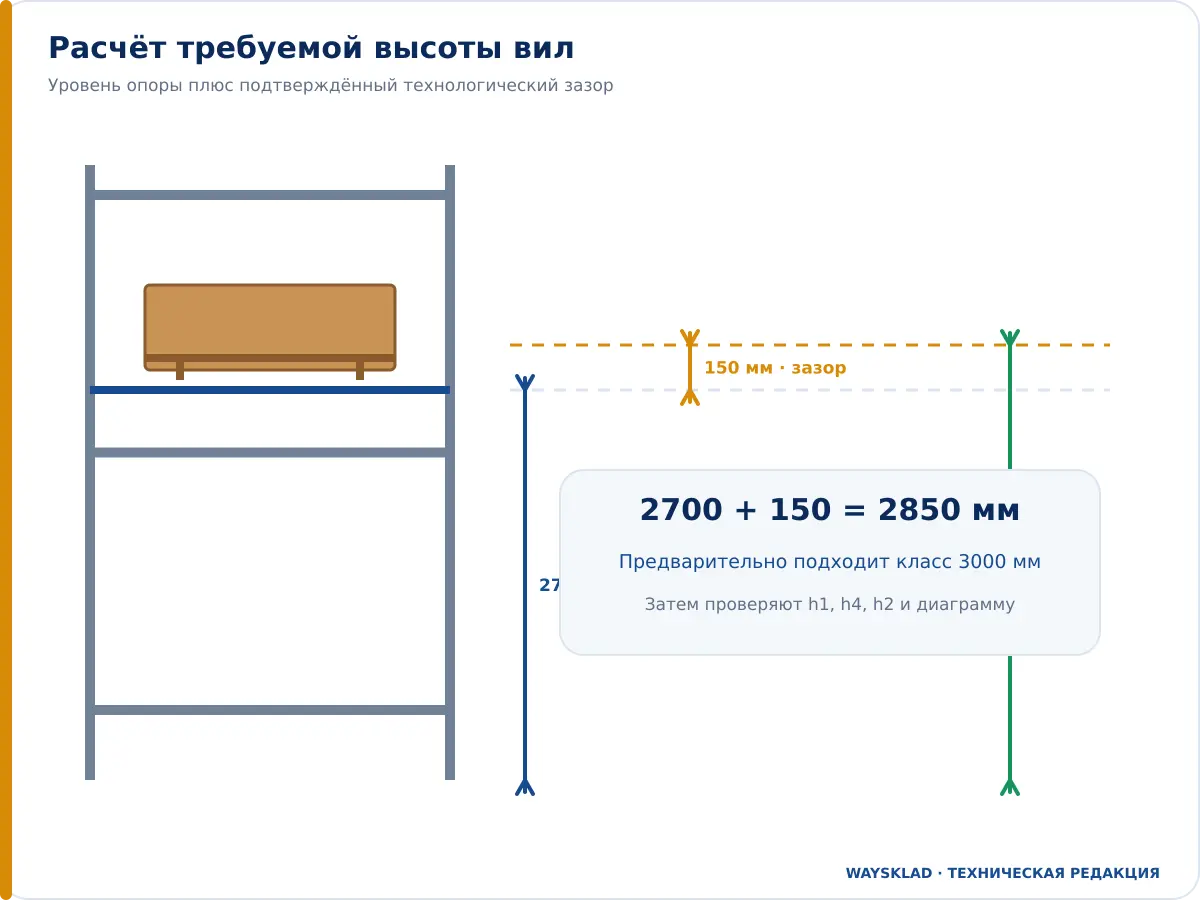

Пример расчёта

Опорная поверхность верхнего рабочего яруса находится на высоте 2700 мм. После пробной проверки с реальной паллетой определён технологический зазор 150 мм.

Элемент расчёта	Значение
Высота опорной поверхности	2700 мм
Технологический зазор	150 мм
Требуемое положение вил	2850 мм
Предварительно подходящий класс по высоте	Не менее 2850 мм; типовое исполнение 3000 мм проверяется по паспорту

Выбор ещё не закончен. Для модели с заявленными 3000 мм нужно подтвердить, что эта цифра соответствует требуемому положению вил, затем проверить h1, h4, h2 и диаграмму грузоподъёмности.

Нужно ли прибавлять полную высоту паллеты с грузом

К высоте опорной поверхности не нужно автоматически прибавлять полную высоту груза, чтобы определить положение вил. Вилы должны поднять основание паллеты над опорами яруса, а не её верх. Однако высота паллеты с товаром участвует в другой проверке — поместится ли поднятый груз под потолком и не встретится ли с трубами, светильниками, спринклерами, элементами стеллажа или соседним грузом.

Положение вил определяют по уровню опоры паллеты. Верхний габарит поднятого груза определяют по положению вил плюс фактическая высота груза над вилами.

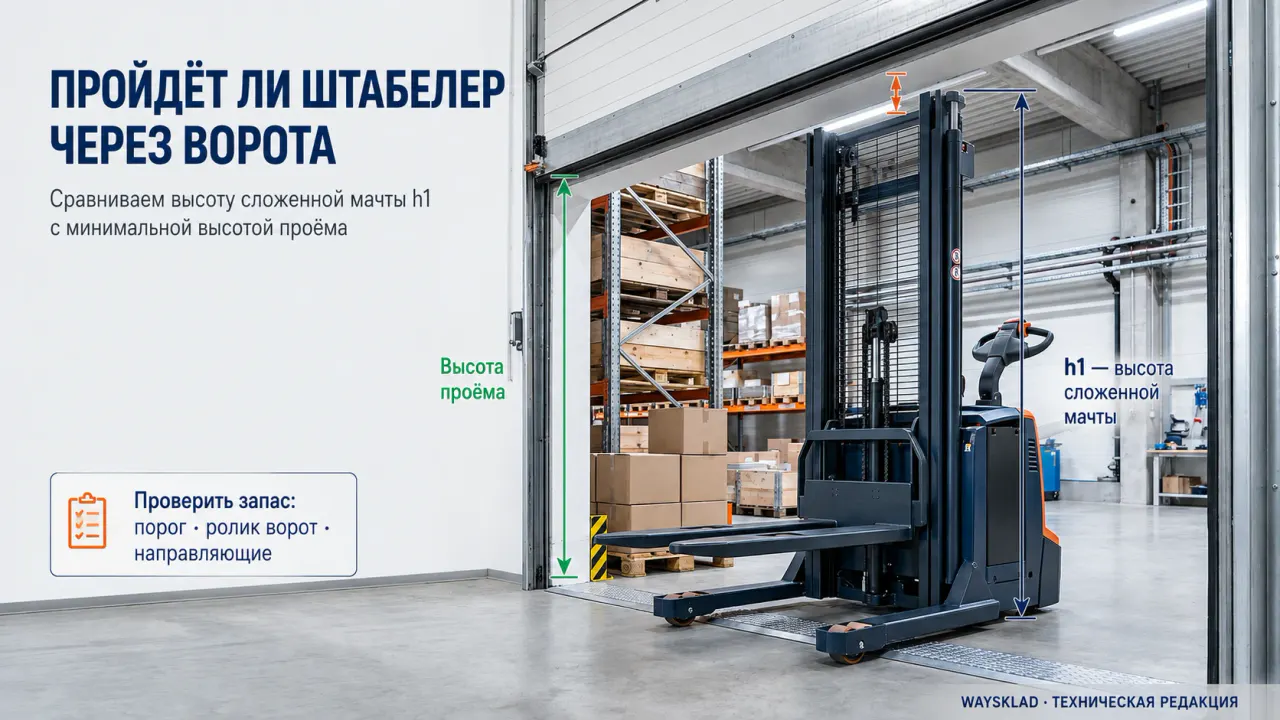

Как проверить, пройдёт ли штабелер через ворота

Для проезда через дверной проём сравнивают его чистую высоту с h1 — высотой сложенной мачты. Измерение проёма выполняют в самой низкой точке, учитывая направляющие ворот, доводчики, короб, кабельные лотки и неровность пола на траектории.

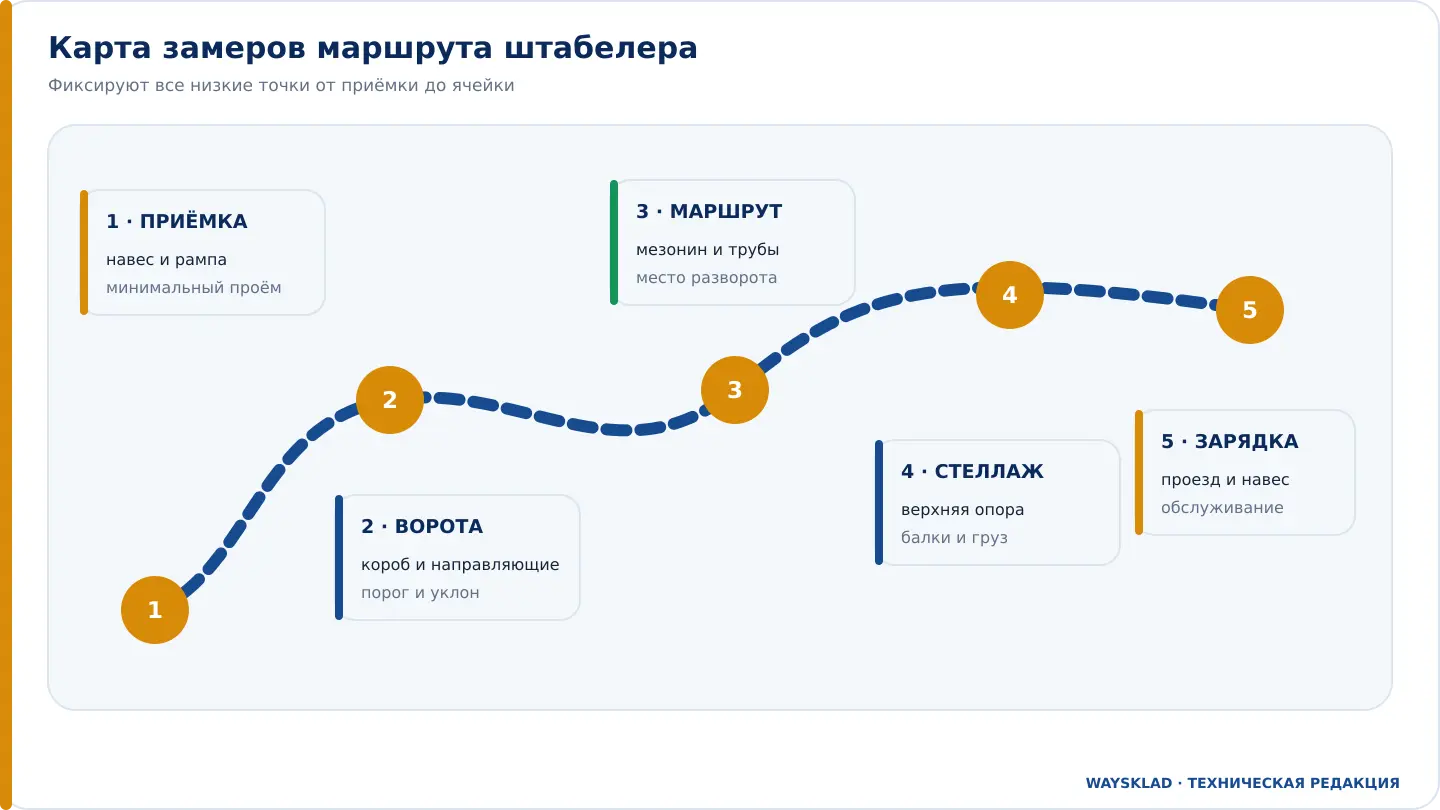

Проверять нужно весь маршрут, а не только вход на склад:

1. зону выгрузки и навес;
2. наружные и внутренние ворота;
3. переходы между помещениями;
4. проезды под мезонином и коммуникациями;
5. место разворота перед стеллажом;
6. зону зарядки и технического обслуживания.

Если проход близок к предельному, одного номинального размера недостаточно. Нужен эксплуатационный запас с учётом уклона рампы, порога, колебания техники, состояния колёс и возможных выступающих элементов — например грузозащитной решётки или оборудования на каретке. Размер запаса назначают после замера объекта и проверки конкретной комплектации.

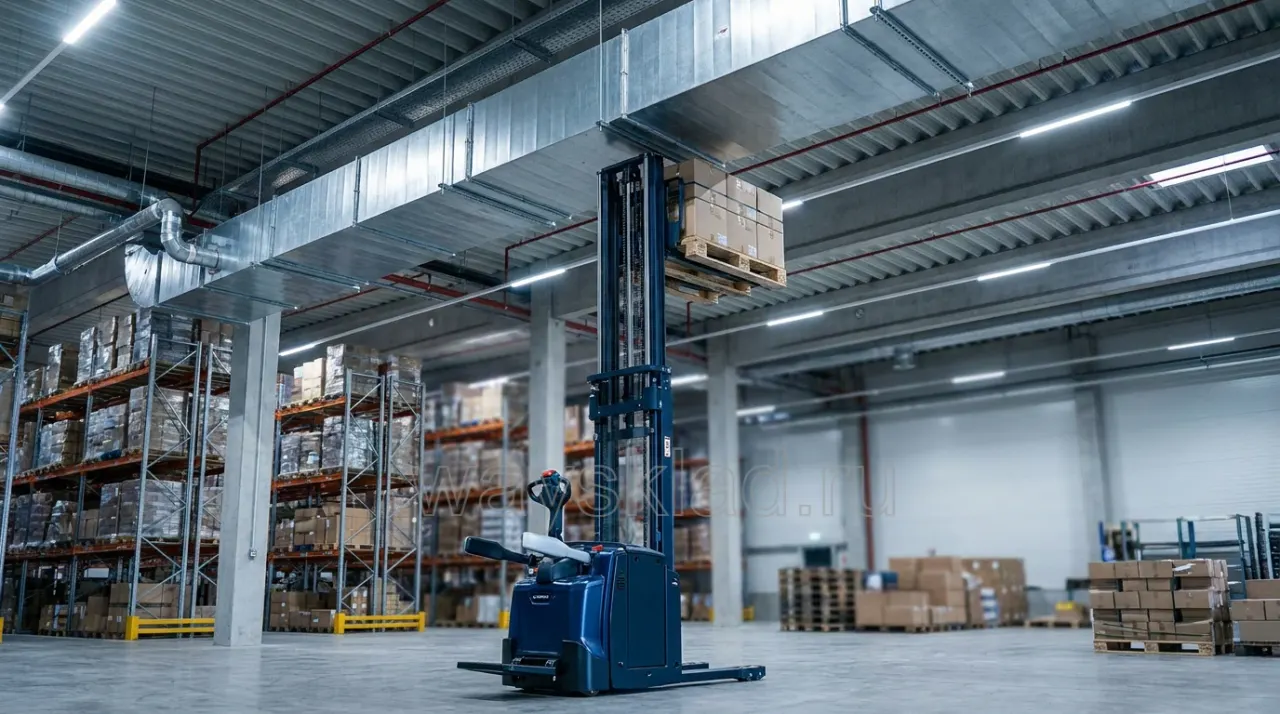

Как проверить потолок: h4 недостаточно сравнить с высотой помещения

При подъёме секции телескопической мачты выходят вверх. Поэтому для работы на верхнем ярусе сравнивают с потолком не h1 и не h3, а прежде всего h4 — полную высоту выдвинутой мачты.

Но и h4 не всегда является самым высоким элементом рабочего контура. Отдельно рассчитайте верх паллеты с грузом:

Верх груза при установке ≈ требуемая высота вил + фактическая высота паллеты с товаром над плоскостью вил.

С самым низким препятствием сравнивают большее из значений: верх мачты, верх каретки или грузозащитной решётки и верх груза. Измерять «высоту потолка» по строительному плану недостаточно. Ограничивающим объектом часто оказывается балка, светильник, воздуховод, труба или элемент спринклерной системы.

Пример по реальной карточке WaySklad

У самоходного штабелера REM CQDA1530 в карточке указаны: высота подъёма 3000 мм, высота сложенной мачты 2090 мм и высота поднятой мачты 3540 мм. Это наглядно показывает, почему цифру «3 м» нельзя использовать для проверки потолка: при полном подъёме мачта достигает 3540 мм. Там же указана остаточная грузоподъёмность 1150 кг на максимальной высоте при номинале 1500 кг.

Проверка для REM CQDA1530	Паспортное значение из карточки	Практический смысл
Рабочая высота	3000 мм	Проверить достаточность для уровня опоры плюс зазор
Проезд через ворота	h1 / сложенная мачта — 2090 мм	Сравнить с самым низким проёмом на маршруте
Работа под потолком	h4 / поднятая мачта — 3540 мм	Сравнить с самым низким верхним препятствием
Масса груза наверху	1150 кг на максимальной высоте	Сравнить с максимальной фактической массой паллеты

Пример не заменяет проверку паспорта и конкретной комплектации перед заказом. Даже близкие по названию версии с другой батареей, мачтой или навесным оборудованием могут иметь иные размеры и диаграмму грузоподъёмности.

Что такое свободный ход h2 и когда он действительно нужен

Если техника должна работать у кузова, дополнительно проверьте руководство можно ли разгружать фуру штабелером: высоты мачты недостаточно без оценки дока, пола и опорной схемы.

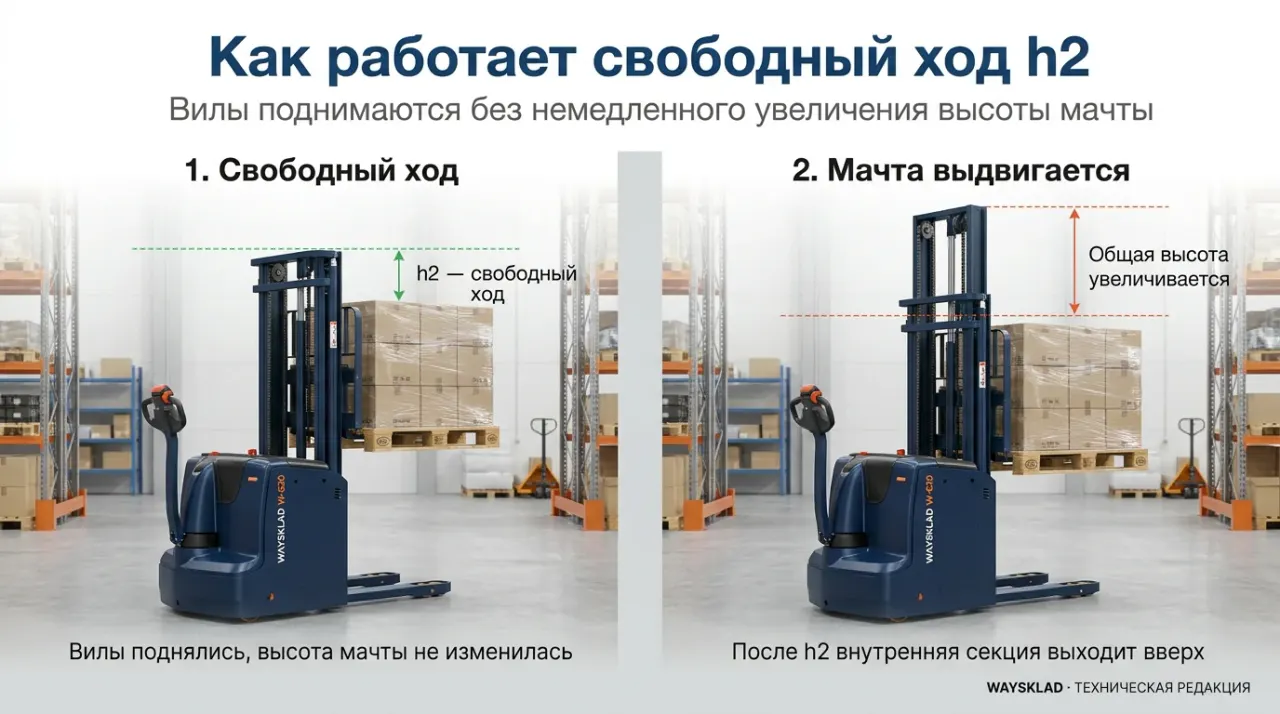

Свободный ход — это высота, на которую вилы могут подняться без увеличения общей высоты мачты. Параметр важен, когда груз нужно не просто провезти, а поднять в ограниченном по высоте пространстве: внутри закрытого кузова, контейнера, под низким перекрытием или мезонином.

Например, штабелер может проходить в проём благодаря подходящему h1, но начать выдвигать внутреннюю секцию мачты сразу после подъёма вил на небольшую высоту. Если сверху мало места, работать там не получится. Мачта с полным свободным ходом сначала поднимает каретку и вилы, сохраняя внешний габарит, а затем начинает выдвигаться.

Название «двухсекционная мачта» само по себе не подтверждает большой свободный ход. У двух похожих дуплексных мачт h2 может существенно различаться в зависимости от конструкции и наличия отдельного цилиндра свободного хода. Запрашивайте числовое значение h2, а не только слова «дуплекс» или «свободный ход».

Почему одинаковая высота подъёма не означает одинаковую мачту

В официальной таблице мачт Linde D12–D14 есть два исполнения с ходом подъёма h3 2924 мм и одинаковой высотой выдвинутой мачты h4 3460 мм. У одного h1 составляет 1990 мм, а h2 — 150 мм; у варианта со свободным ходом h1 составляет 1915 мм, а h2 — 1379 мм. То есть одинаковое h3 не раскрывает ни транспортный габарит, ни возможность подъёма в низком помещении.

Дуплекс или триплекс: как выбирать исполнение мачты

Упрощённо дуплекс состоит из двух секций, триплекс — из трёх. Дополнительная секция помогает получить большую высоту подъёма при относительно небольшой сложенной высоте. Но количество секций нельзя рассматривать отдельно от h1, h2, h4, обзора через мачту, остаточной грузоподъёмности и условий обслуживания.

Условия склада	Что приоритетно проверить	Почему
Высокие ярусы, ограниченные ворота	h3 и h1; часто рассматривают многосекционную мачту	Нужно совместить большой подъём с низким сложенным габаритом
Подъём внутри кузова или под мезонином	h2, h1 и верхний габарит груза	Большой свободный ход важнее самого названия мачты
Работа только в высоком помещении без низких проёмов	h3, h4 и остаточная грузоподъёмность	Сложенный габарит может не быть главным ограничением
Частая точная установка паллет	Обзор, плавность подъёма и опускания, жёсткость мачты	Одной геометрической совместимости недостаточно

Выбирать триплекс только потому, что он «лучше», не стоит. Более сложное исполнение оправдано, когда его преимущества решают измеримое ограничение объекта: низкие ворота, большая рабочая высота или необходимость свободного хода.

Почему нельзя покупать максимальную высоту «с большим запасом»

Небольшой обоснованный запас по рабочей высоте полезен. Но лишние 500–1000 мм не бесплатны с точки зрения эксплуатации. В зависимости от модели более высокая мачта может означать:

• увеличение h1 или h4;
• меньшую остаточную грузоподъёмность наверху;
• большую массу и стоимость техники;
• изменение обзора через мачту;
• более заметные колебания груза на высоте;
• другие требования к ширине прохода и точности позиционирования.

Оптимальный запас — тот, который покрывает технологический зазор, реальные допуски и возможное согласованное изменение стеллажей. Покупка «самой высокой» версии без сценария будущего использования создаёт новые ограничения вместо полезного резерва.

Высота подъёма и остаточная грузоподъёмность

Порядок чтения паспортной диаграммы разобран отдельно в статье как рассчитать остаточную грузоподъёмность штабелера.

Номинальная грузоподъёмность обычно указывается для заданного центра нагрузки и определённых условий. При увеличении высоты, смещении центра тяжести вперёд, применении более длинных вил или навесного оборудования допустимая масса может снижаться.

Поэтому после геометрического расчёта ответьте ещё на три вопроса:

1. Какова максимальная фактическая масса паллеты, включая поддон и упаковку?
2. Где находится реальный центр тяжести груза и соответствует ли он паспортному центру нагрузки?
3. Какую массу конкретная модель допускает на выбранной высоте и с этой мачтой?

Если в карточке есть только номинал, например 1500 кг, этого недостаточно для подтверждения работы с паллетой 1500 кг на максимальной высоте. Нужна диаграмма остаточной грузоподъёмности или письменное подтверждение поставщика по точной комплектации.

Пошаговый алгоритм выбора высоты штабелера

1. Определите рабочие ярусы. Зафиксируйте самый высокий уровень опоры, который реально будет использоваться, а не конструктивный максимум стеллажа.
2. Измерьте груз. Запишите максимальную массу, габариты, высоту над вилами и положение центра тяжести.
3. Назначьте технологический зазор. Проверьте его на типовом поддоне с учётом балки, прогиба, неровности пола и точности установки.
4. Рассчитайте требуемое положение вил. Сложите высоту опорной поверхности и подтверждённый зазор.
5. Составьте карту маршрута. Измерьте самые низкие ворота, перемычки, навесы и проезды.
6. Снимите потолочный минимум. Найдите нижнюю отметку среди перекрытия, ферм, труб, воздуховодов, светильников и спринклеров.
7. Сравните h1, h2, h3, h4 и h13. Не заменяйте отсутствующие значения расчётом «на глаз».
8. Проверьте остаточную грузоподъёмность. Используйте паспорт или диаграмму конкретной модели и мачты.
9. Проверьте проход. Высотная совместимость не отменяет расчёт ширины рабочего прохода Ast, радиуса разворота и размеров паллеты.
10. Согласуйте технику до заказа. Передайте поставщику схему стеллажа, замеры проёмов, потолка и груза; зафиксируйте подходящую комплектацию в спецификации.

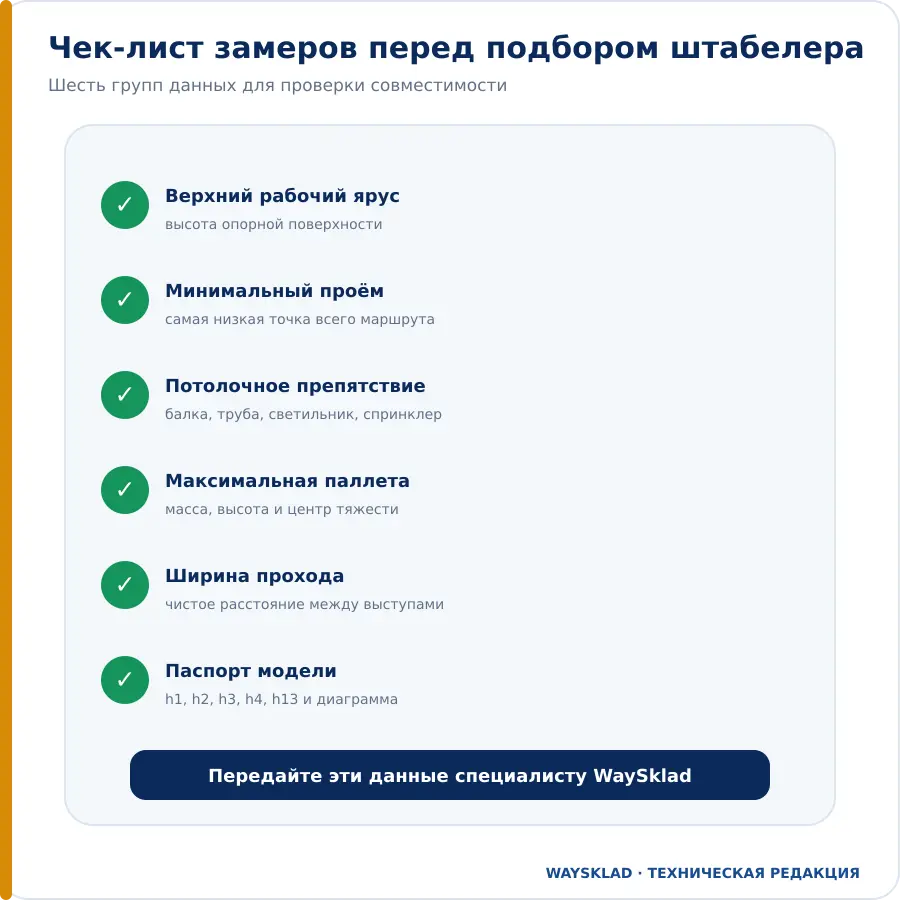

Какие замеры передать специалисту WaySklad

Исходные данные	Как измерить	Для какой проверки нужны
Высота опоры верхнего яруса	От пола в рабочей точке до плоскости, на которую ставится паллета	h3 и требуемое положение вил
Минимальная высота проёма	В самой низкой точке на всей ширине траектории	h1
Минимальная высота препятствия над зоной подъёма	До нижней точки балки, трубы, светильника или другого объекта	h4 и верхний габарит груза
Высота паллеты с грузом	От нижней поверхности поддона до верхней точки товара или упаковки	Верхний габарит груза и размещение в ячейке
Масса и центр тяжести	По фактической самой тяжёлой паллете, а не по среднему заказу	Остаточная грузоподъёмность
Ширина рабочего прохода	Чистое расстояние между выступающими частями стеллажей	Ast и манёвренность

Рекомендация WaySklad. Перед подбором снимите размеры не только стеллажа, но и всего маршрута от зоны приёмки до ячейки. Пришлите высоту опоры верхнего яруса, самый низкий проём, самое низкое потолочное препятствие, высоту и массу максимальной паллеты, центр нагрузки и ширину прохода. По этим данным можно отсеять геометрически несовместимые модели до обсуждения цены и батареи.

Частые ошибки при выборе высоты подъёма

• Выбрать h3 ровно по высоте балки. Без зазора паллету нельзя нормально завести над опорой и опустить.
• Прибавить к уровню яруса полную высоту груза. Это завышает требуемое положение вил; высота груза нужна для проверки верхнего габарита.
• Сравнить «подъём 3 м» с воротами. Для проезда нужен h1, а не h3.
• Сравнить h1 с потолком в рабочей зоне. При подъёме ограничение обычно задаёт h4, верх решётки или верх груза.
• Считать любую дуплексную мачту мачтой с полным свободным ходом. Нужно конкретное значение h2.
• Не уточнить, что означает «высота подъёма» в карточке. Паспорт может различать h3 и h3 + h13.
• Измерить только ровный участок пола. Порог или уклон меняет положение верхней точки штабелера относительно проёма.
• Игнорировать остаточную грузоподъёмность. Номинальные 1500 кг не гарантируют 1500 кг на максимальной высоте.
• Купить чрезмерно высокую мачту «на будущее». Запас должен быть привязан к реальному плану, иначе увеличатся габариты и ограничения.

FAQ: вопросы о высоте и мачте штабелера

Если верхний ярус на 2,7 м, достаточно штабелера на 3 м?

Чаще всего такого диапазона хватает по геометрии, но решение зависит от высоты опорной поверхности, необходимого зазора и методики измерения h3. Дополнительно нужно проверить h1, h4, верх груза и остаточную грузоподъёмность.

Какой запас добавлять к высоте верхнего яруса?

Для предварительной оценки можно рассматривать 150–200 мм, но это не универсальное значение. Итоговый зазор подтверждают по реальной паллете, конструкции стеллажа, ровности пола и процессу установки.

Что важнее для ворот: h1 или h4?

Для проезда с опущенной мачтой важен h1. h4 нужен для проверки верхних препятствий при полностью выдвинутой мачте.

Что такое полный свободный ход?

Это возможность поднять вилы на значительную высоту до того, как внутренние секции мачты начнут увеличивать её общий верхний габарит. Точное значение указывается как h2.

Нужен ли свободный ход на обычном складе?

Если подъём выполняется только в зоне с высоким потолком, большой h2 может не быть обязательным. Он становится критичным внутри кузова, контейнера, под мезонином и в других низких зонах.

Можно ли определить h4 как h3 плюс h1?

Нет. Конструкция секций, перекрытие профилей, положение каретки и цилиндров различаются. Используйте паспортное h4 конкретной мачты.

Почему верх груза может быть выше h4?

h4 описывает высоту выдвинутой мачты, а не высоту паллеты с товаром. Высокий груз на поднятых вилах может образовать более высокий рабочий контур.

Почему при одинаковом h3 модели имеют разный h1?

Из-за различий в количестве секций, их длине, перекрытии и конструкции свободного хода. Поэтому две мачты с одинаковым подъёмом могут по-разному проходить в ворота.

Достаточно ли геометрических размеров для выбора?

Нет. Помимо h1–h4 нужны масса и центр тяжести груза, остаточная грузоподъёмность, ширина рабочего прохода Ast, радиус разворота, тип паллеты, режим работы и условия пола.

Итог

Правильный выбор высоты штабелера состоит из четырёх независимых проверок. h3 должен обеспечивать положение вил выше опоры верхнего яруса на подтверждённый технологический зазор. h1 должен проходить под каждым ограничением на маршруте. h4, каретка, решётка и верх груза должны оставаться ниже самого низкого препятствия в зоне подъёма. h2 должен позволять нужную операцию там, где мачта не может выдвигаться вверх. После этого выбранную высоту подтверждают диаграммой остаточной грузоподъёмности.

Сравнить модели можно в разделе штабелеры. Если выбираете электрическую технику, отдельно сопоставьте режим склада с материалом GEL или Li-ion аккумулятор для штабелера.

Чтобы подобрать штабелер, отправьте специалистам WaySklad схему стеллажа, высоты ярусов и проёмов, данные о грузе и ширину прохода. Телефон: 8 800 550-60-95. Почта: zakaz@waysklad.ru. Характеристики, комплектацию и ограничения эксплуатации следует сверить с паспортом конкретной модели и регламентом производителя.
