Остаточная грузоподъёмность штабелера: почему 1500 кг превращаются в 800 кг на высоте

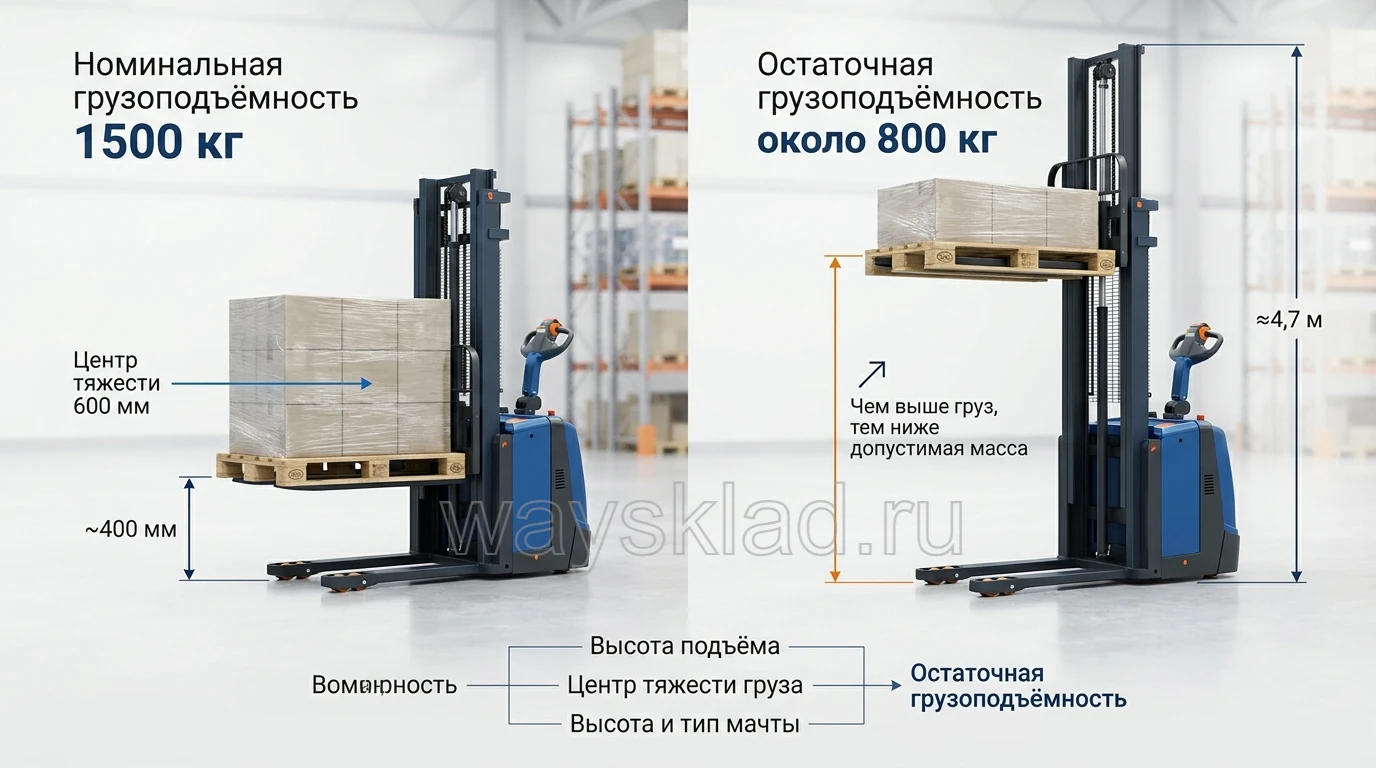

Надпись «1500 кг, 3500 мм» не всегда означает, что штабелер поднимет 1500 кг на максимальную высоту. Объясняем разницу между номинальной и остаточной грузоподъёмностью, учимся определять центр нагрузки и читать грузовую диаграмму до покупки техники.

Номинал 1500 кг не гарантирует подъём палеты массой 1500 кг на максимальную высоту. Допустимую массу определяют одновременно по высоте вил, фактическому центру тяжести груза, типу мачты и комплектации конкретного штабелера. Например, у представленных в каталоге WaySklad версий TOR WS15H-3000SC PRO и TOR WS15H-3500SC PRO номинальная грузоподъёмность составляет 1500 кг, а остаточная на максимальной высоте указана соответственно 1200 и 800 кг. Поэтому выбирать модель только по двум крупным цифрам в названии нельзя.

Правильный вопрос звучит так: какую массу эта точная модификация может поднять на требуемую высоту при фактическом центре нагрузки? Ответ ищут в грузовой диаграмме, паспорте и на табличке техники. Формула может отсеять заведомо неподходящий вариант, но не заменяет данные производителя.

Если сначала нужно определить подходящий тип привода, используйте руководство как выбрать штабелер для склада. Для отдельной задачи у автомобиля смотрите разбор можно ли штабелером разгрузить фуру.

Номинальная и остаточная грузоподъёмность: в чём разница

Номинальная грузоподъёмность — это установленная производителем масса груза для заданных условий: определённого центра нагрузки, высоты, положения мачты и штатной конфигурации. Число 1200, 1500 или 2000 кг в названии модели относится именно к этим условиям, а не ко всем возможным операциям.

Остаточная грузоподъёмность — допустимая масса для другой рабочей точки, чаще всего для большей высоты подъёма или изменённого центра нагрузки. В технических данных она может быть представлена числом на максимальной высоте, таблицей либо графиком для нескольких сочетаний высоты и центра.

Параметр	Что показывает	Почему одного значения недостаточно
Номинальная грузоподъёмность	Базовую грузовую характеристику модели	Действует при заданном центре нагрузки и конфигурации
Максимальная высота вил	Верхнее положение вил	Не сообщает допустимую массу в этом положении
Остаточная грузоподъёмность	Допустимую массу в определённой рабочей точке	Нужно знать соответствующие высоту и центр нагрузки
Центр нагрузки	Горизонтальное расстояние до центра тяжести груза	Меняется с размером, ориентацией и распределением массы

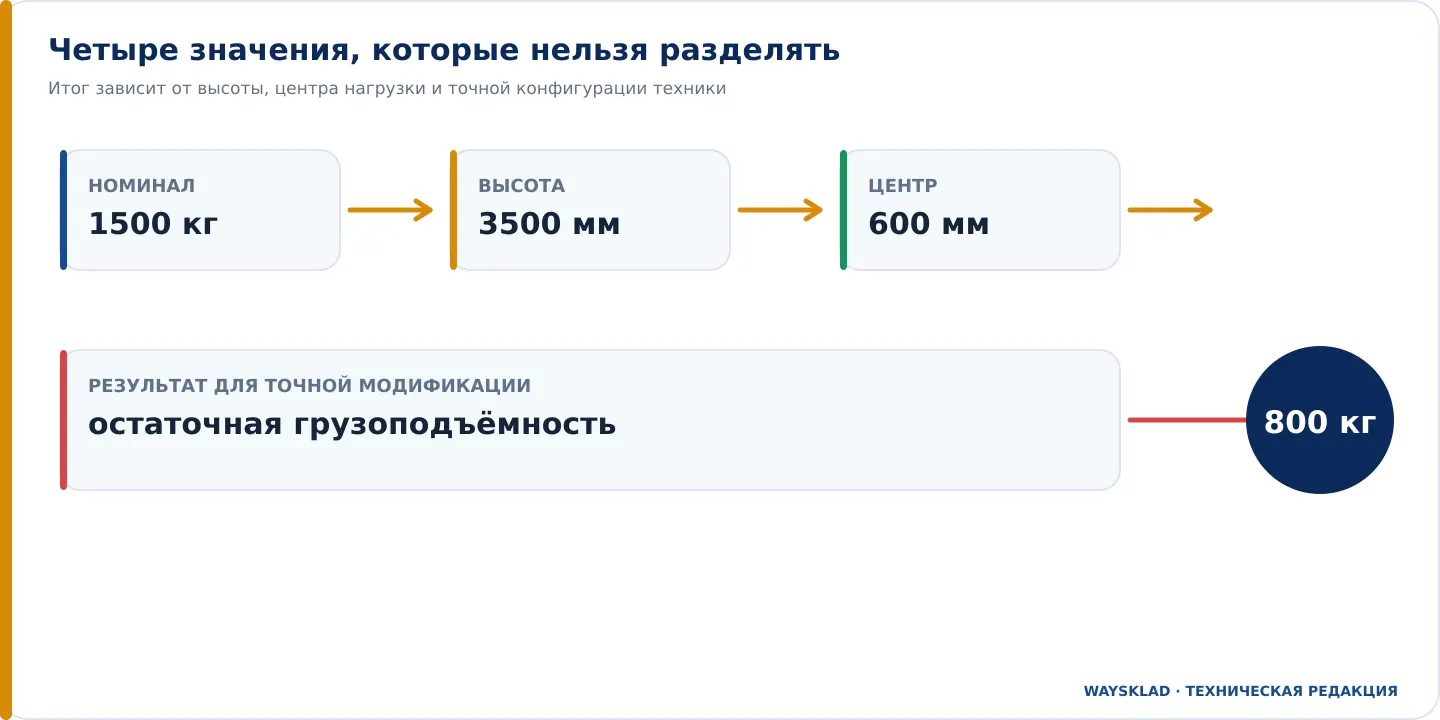

Рекомендация WaySklad. В коммерческом предложении должны одновременно присутствовать четыре значения: масса груза, рабочая высота вил, центр нагрузки и точная модификация техники. Фраза «поднимает полторы тонны на три с половиной метра» без грузовой диаграммы требует проверки.

Почему допустимая масса меняется

Груз стремится наклонить технику вперёд. Воздействие зависит не только от килограммов, но и от расстояния между опорной точкой конструкции и центром тяжести груза. Чем дальше груз расположен от мачты, тем больше опрокидывающий момент.

При подъёме меняется положение общего центра тяжести системы «штабелер плюс груз», а к устойчивости добавляются ограничения мачты, каретки, цепей, гидравлики и рамы. Производитель проверяет конкретную конструкцию и задаёт допустимые сочетания параметров. Поэтому остаточная грузоподъёмность двух внешне похожих штабелеров может различаться.

На результат влияют:

• высота, на которую реально поднимаются вилы;
• горизонтальный и вертикальный центр тяжести груза;
• масса палеты, упаковки и товара вместе;
• тип и высота мачты;
• размер и положение груза на вилах;
• сайдшифт, захват, удлинители вил и другое оборудование;
• штатная конфигурация техники, указанная на табличке;
• ровность пола, уклон и динамика движения.

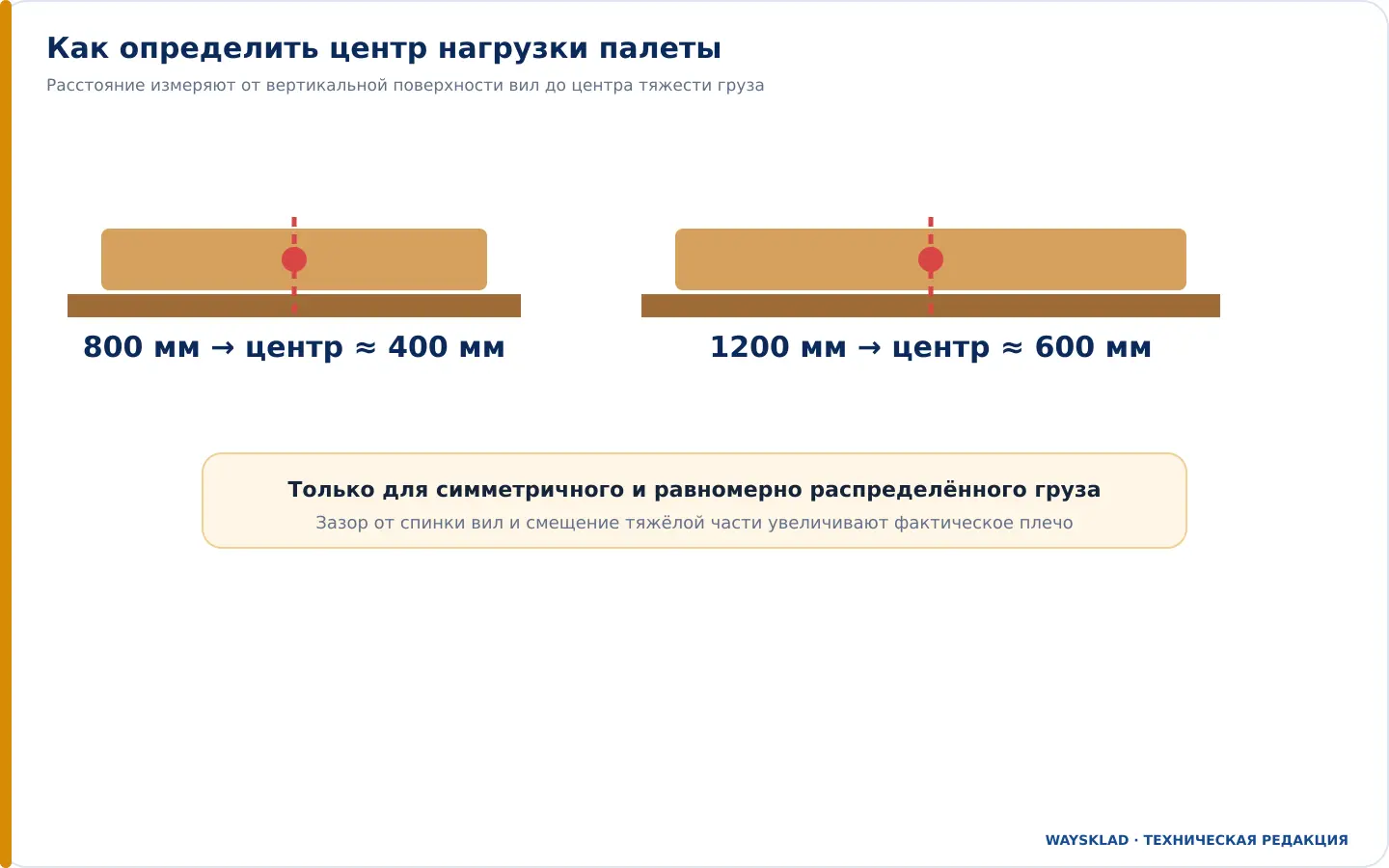

Что означает центр нагрузки 500 или 600 мм

Горизонтальный центр нагрузки измеряют от вертикальной поверхности вил или грузовой спинки до центра тяжести груза. Для симметричного груза с равномерно распределённой массой и полностью придвинутой палетой центр находится примерно посередине её глубины вдоль вил.

Если глубина равномерно загруженной палеты вдоль вил составляет 1200 мм, расчётный центр будет около 600 мм. Если в направлении вил расположена сторона 800 мм — около 400 мм. Но перевернуть поддон нужной стороной можно не всегда: нижняя конструкция палеты, опорные консоли и направление въезда вил должны быть совместимы.

Правило «половина длины» не работает для неравномерного груза. Двигатель, станок, рулон, ёмкость с жидкостью или коробки разной массы могут иметь смещённый центр тяжести. Если тяжёлая часть находится ближе к носкам вил, фактическое плечо увеличивается, даже когда габарит палеты остался прежним.

Почему палету нужно придвигать к спинке вил

Зазор между грузом и вертикальной частью вил увеличивает расстояние до центра тяжести. Например, равномерный груз глубиной 1200 мм имеет геометрический центр 600 мм. Если палета остановилась в 100 мм от спинки, предварительный центр нагрузки становится уже около 700 мм. Эти сто миллиметров выглядят скромно, пока не умножаются на массу палеты.

Можно ли рассчитать остаточную грузоподъёмность самостоятельно

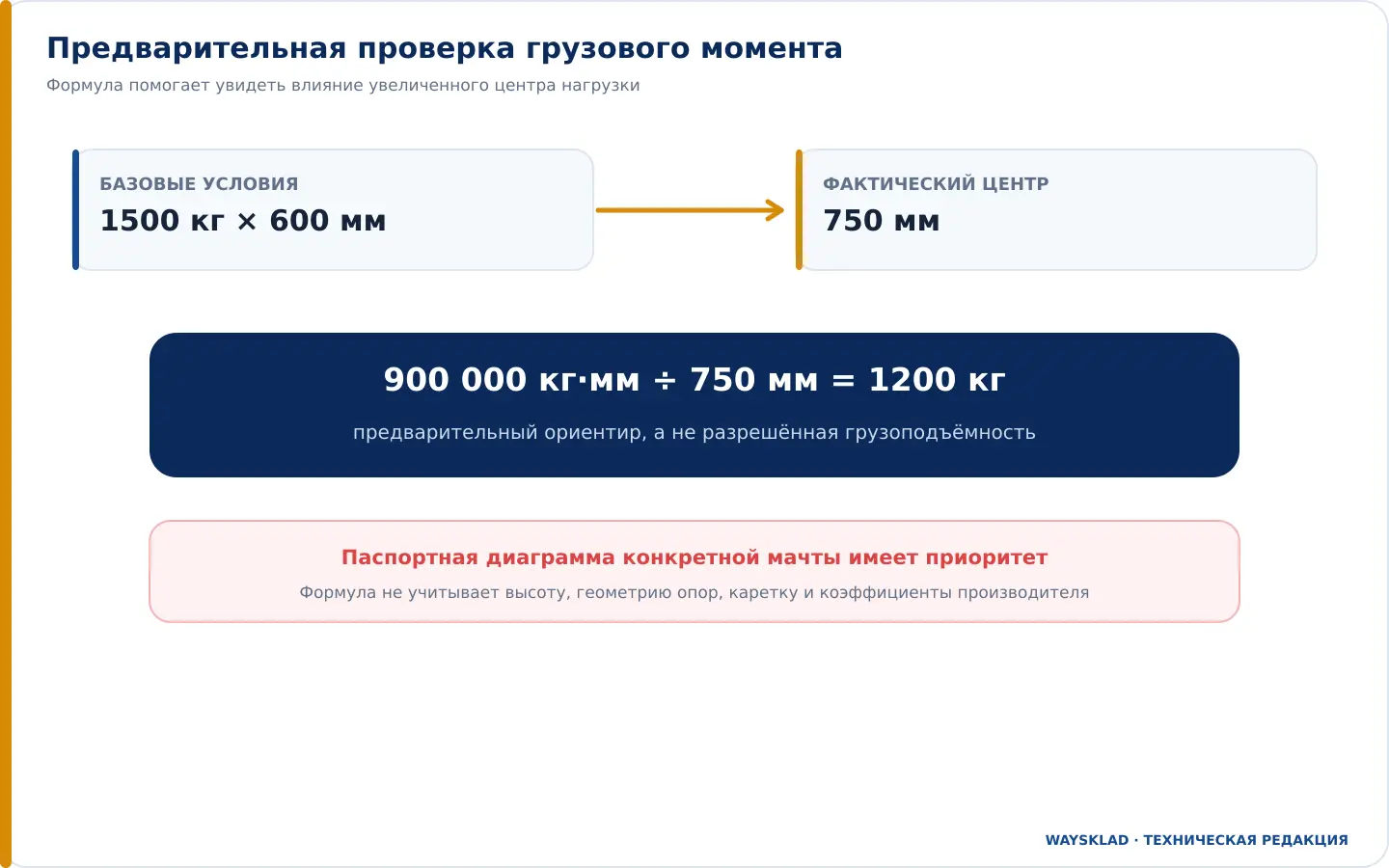

Для предварительной оценки нестандартного центра нагрузки используют принцип грузового момента:

грузовой момент = масса груза × расстояние до центра нагрузки.

Допустим, техника номинально рассчитана на 1500 кг при центре нагрузки 600 мм. Условный базовый момент относительно вертикальной плоскости вил составляет:

1500 × 600 = 900 000 кг·мм.

Если фактический центр равен 750 мм, предварительная масса по упрощённому отношению составит:

900 000 ÷ 750 = 1200 кг.

Этот результат означает только то, что груз 1500 кг при центре 750 мм заведомо нельзя считать равноценным грузу 1500 кг при центре 600 мм. Число 1200 кг не становится разрешённой грузоподъёмностью штабелера. Упрощённая проверка не учитывает геометрию опор, реальную точку опрокидывания, высоту, мачту, вертикальный центр тяжести и коэффициенты, заложенные производителем.

Для отдельных противовесных погрузчиков применяют расчёт с расстоянием от оси до спинки вил, но переносить такую формулу на любой штабелер нельзя. У штабелера с опорными консолями другая схема устойчивости. Без исходных данных производителя формула создаёт аккуратное число, а не безопасный ответ.

Можно ли вычислить снижение грузоподъёмности по высоте

Универсальной линейной формулы нет. Нельзя решить, что каждые дополнительные 500 мм автоматически отнимают одинаковое количество килограммов. График зависит от мачты и конструкции конкретной модификации. Между указанными производителем точками нельзя самовольно проводить удобную прямую и выдавать результат за паспортный.

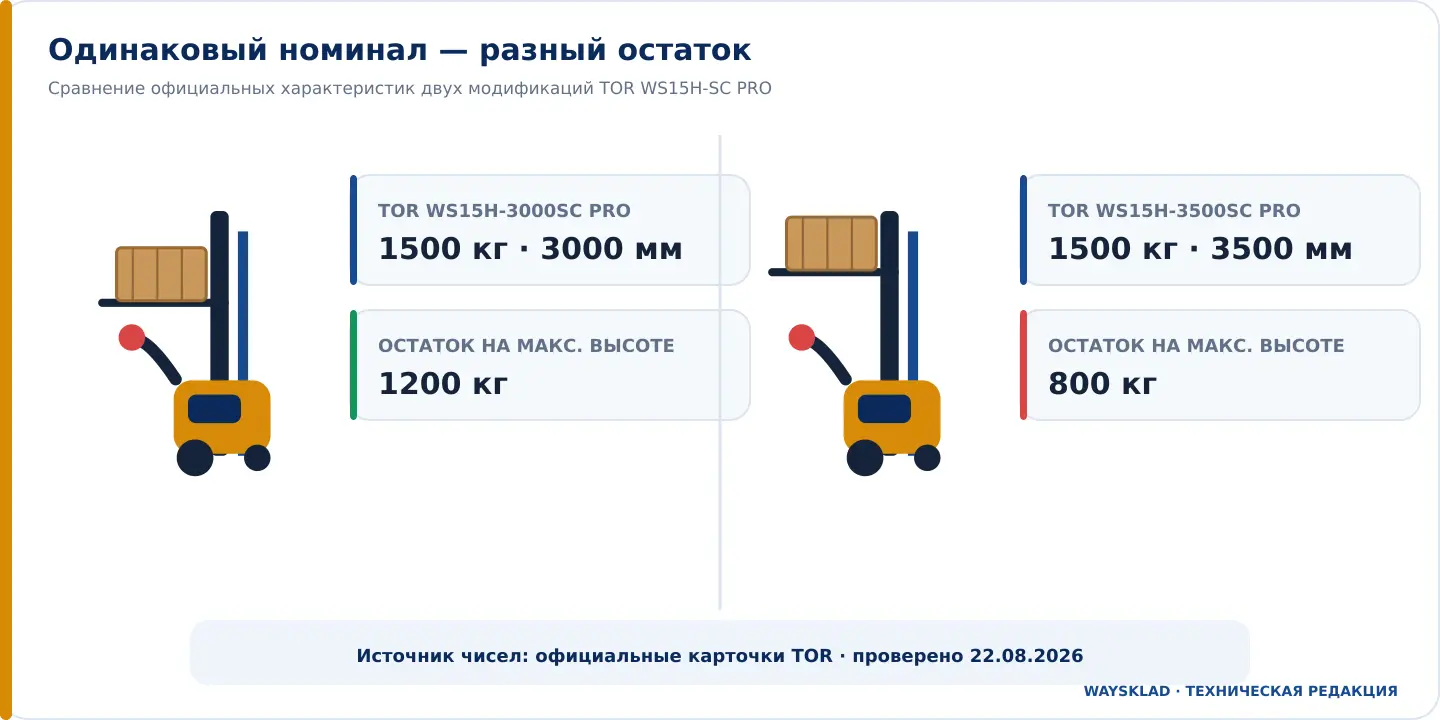

Практический пример: одинаковые 1500 кг, разный результат наверху

В ассортименте WaySklad есть две модификации семейства TOR WS15H-SC PRO с одинаковой номинальной грузоподъёмностью 1500 кг:

Модификация	Максимальная высота	Номинальная грузоподъёмность	Остаточная на максимальной высоте
TOR WS15H-3000SC PRO	3000 мм	1500 кг	1200 кг
TOR WS15H-3500SC PRO	3500 мм	1500 кг	800 кг

Если на верхний ярус нужно регулярно ставить палету массой 1000 кг, первая модель предварительно проходит по указанному остатку, а вторая — нет, хотя в обоих названиях написано «1500 кг». При этом окончательный подбор всё равно требует совпадения центра нагрузки и остальных условий с документацией.

Пример показывает ещё одну ловушку: большая максимальная высота не означает большую рабочую возможность для тяжёлого груза. Иногда модель с более низкой мачтой лучше решает конкретную задачу и стоит дешевле. Покупать лишние полметра «на всякий случай» полезно только тогда, когда грузовысотная диаграмма сохраняет требуемую нагрузку.

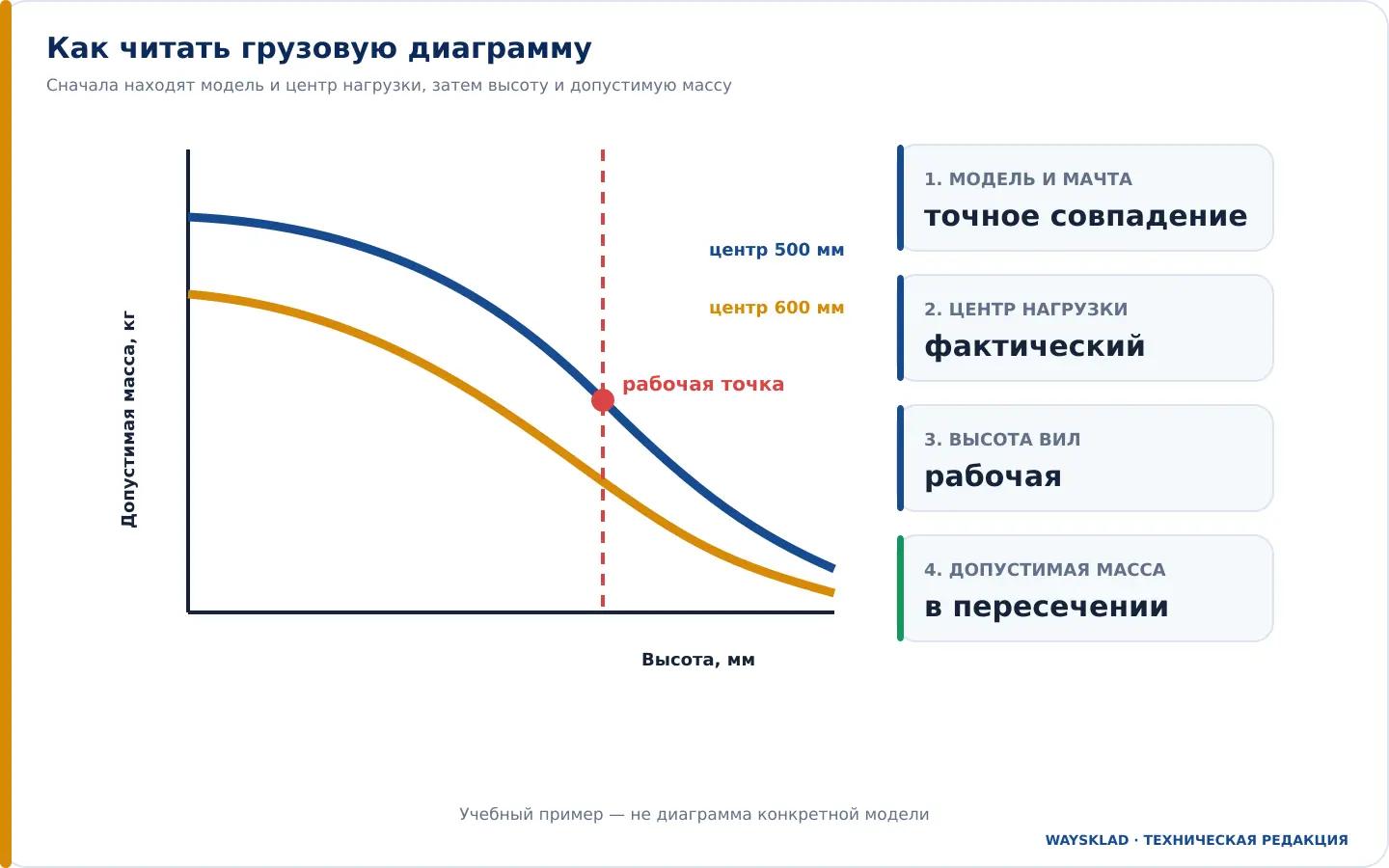

Как читать грузовую диаграмму штабелера

Формат документа различается у производителей, но порядок проверки одинаков:

1. Проверьте модель и мачту. Диаграмма должна относиться к точной модификации, а не к серии целиком.
2. Найдите фактический центр нагрузки. Используйте не длину вил, а положение центра тяжести реального груза.
3. Найдите рабочую высоту. Это высота вил при размещении палеты, а не только высота балки стеллажа.
4. Определите допустимую массу в пересечении параметров. Если показаны диапазоны, трактуйте их только по инструкции к графику.
5. Проверьте конфигурацию. Навесное оборудование, другая каретка или мачта могут требовать отдельной таблички.
6. Сравните с максимальной фактической массой. Включите поддон, упаковку, тару и товар.

Если диаграмма плохо читается, отсутствует перевод или обозначения не совпадают с паспортом, запросите письменное разъяснение поставщика. Проверять способность техники методом «поднимем и посмотрим» — плохая замена документации, особенно у верхней балки стеллажа.

Пять примеров, когда центр нагрузки меняется

1. Палету развернули другой стороной. Глубина вдоль вил изменилась с 800 до 1200 мм.
2. Груз не придвинут к спинке. Зазор полностью добавляется к горизонтальному плечу.
3. Тяжёлая часть смещена вперёд. Геометрический центр упаковки не совпадает с центром массы.
4. Используются удлинители вил. Груз оказывается дальше, а дополнительное оборудование имеет собственную массу.
5. Установлен захват или боковое смещение. Меняются расстояние, масса и конфигурация грузоподъёмной системы.

Высокий груз также требует внимания к вертикальному центру тяжести и боковой устойчивости. Даже допустимая по массе палета может быть неустойчивой, если товар плохо закреплён, смещён в сторону или выступает за контур поддона.

Как подобрать штабелер под верхний ярус

1. Взвесьте самую тяжёлую палету. Не используйте среднее значение за месяц.
2. Добавьте поддон и упаковку. Грузоподъёмность расходуется на всё, что находится на вилах.
3. Измерьте груз вдоль вил. Зафиксируйте оба возможных направления захвата.
4. Определите центр тяжести. Для неоднородного груза запросите данные у производителя товара или технолога.
5. Рассчитайте высоту вил. Учтите высоту балки, толщину палеты и необходимый зазор для установки.
6. Сообщите тип палеты. Нужна фотография снизу и схема проёмов.
7. Перечислите дополнительное оборудование. Укажите захваты, удлинители и другие приспособления.
8. Запросите грузовую диаграмму. Она должна относиться к точной мачте и комплектации.
9. Получите письменное подтверждение. В нём фиксируют массу, высоту и центр нагрузки.
10. После поставки сверьте табличку. Модель, серийный номер и допустимые значения должны соответствовать заказу.

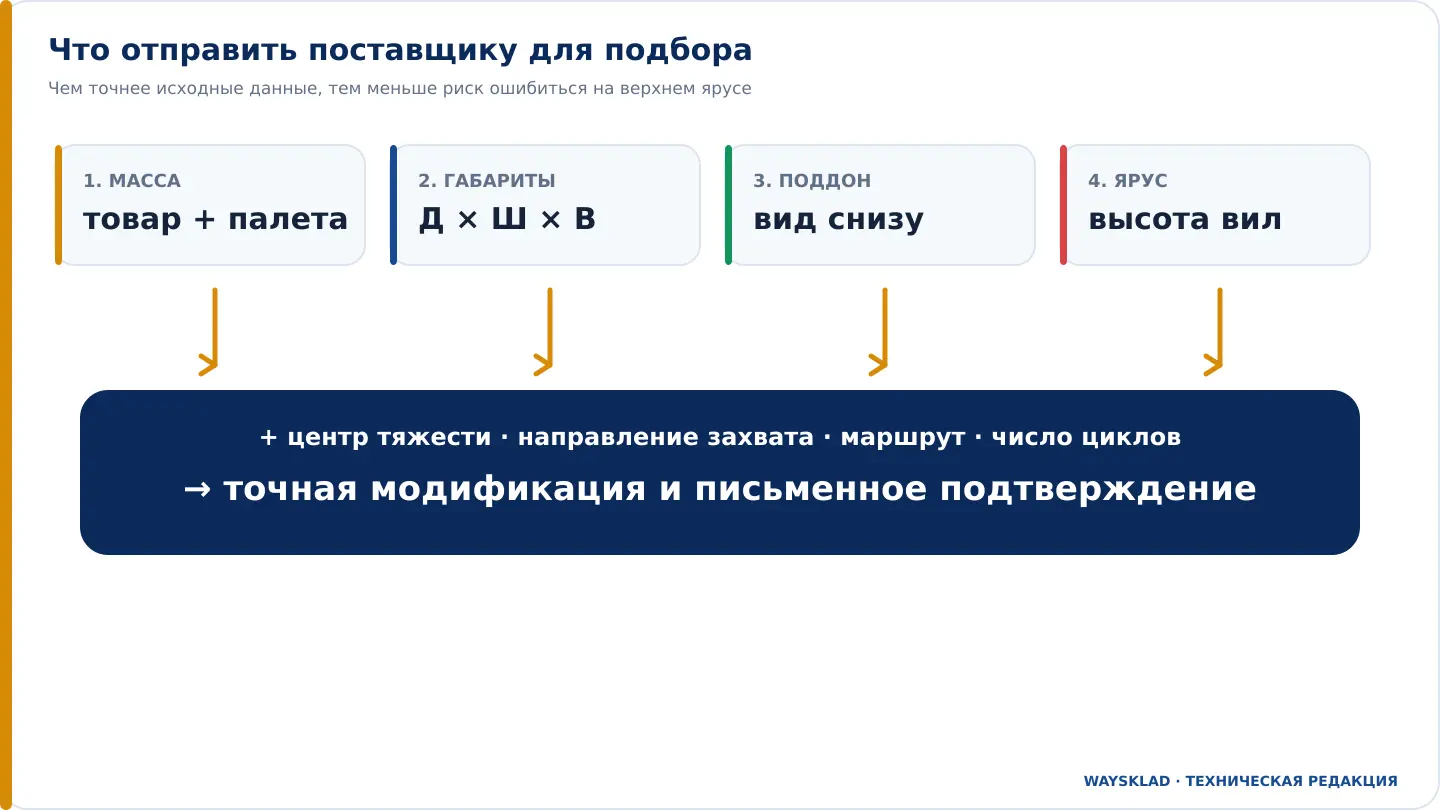

Рекомендация WaySklad. Отправьте поставщику таблицу по всем ярусам: высота вил, максимальная масса палеты, глубина груза вдоль вил и направление захвата. Подбор по самой тяжёлой палете и самому высокому ярусу безопасен только тогда, когда эти условия встречаются одновременно.

Частые ошибки при покупке и эксплуатации

1. Складывают два максимума. Считают, что 1500 кг и 3500 мм доступны одновременно. Предотвращение: проверить их пересечение на диаграмме.
2. Не учитывают палету. В накладной указан только товар. Предотвращение: взвешивать весь груз на вилах.
3. Путают длину груза с центром нагрузки. Для равномерного груза берут половину глубины, а для неоднородного определяют реальный центр массы.
4. Игнорируют зазор у спинки вил. Груз находится дальше расчётного положения. Предотвращение: полностью заводить вилы и соблюдать штатное положение.
5. Считают по формуле без паспорта. Получают красивое число и принимают его за разрешение. Предотвращение: использовать расчёт только как фильтр.
6. Переносят диаграмму соседней модели. Название серии совпадает, но мачта, АКБ или рама отличаются. Предотвращение: сверять полный индекс модификации.
7. Не учитывают навесное оборудование. Дополнительная масса и вынос снижают доступную нагрузку. Предотвращение: получить обновлённые данные для конфигурации.
8. Проверяют перегрузку на практике. Подъём произошёл — значит, якобы можно работать. Предотвращение: не превышать данные таблички и документации.

Безопасность и документы

Эксплуатация штабелера должна соответствовать руководству производителя, паспортной табличке, локальным инструкциям и действующим требованиям охраны труда. Работодатель организует погрузочно-разгрузочные работы с учётом оценки профессиональных рисков, состояния техники, маршрута и подготовки работников.

Нельзя превышать допустимую массу, поднимать неустойчивый груз или использовать не предусмотренные изготовителем приспособления. Если табличка повреждена, данные не читаются либо комплектация техники изменена, рабочие пределы нужно восстановить и подтвердить до эксплуатации.

Эта статья объясняет логику подбора, но не является грузовой диаграммой конкретной машины. Для допуска к работе используют документацию именно того штабелера, который находится на объекте.

Что запросить у поставщика

• паспорт и руководство по эксплуатации;
• фотографию паспортной таблички;
• грузовысотную диаграмму точной модификации;
• остаточную грузоподъёмность на каждом рабочем ярусе;
• номинальный центр нагрузки;
• допустимые параметры нестандартного груза;
• влияние навесного оборудования и удлинителей вил;
• подтверждение для выбранной мачты и аккумулятора;
• письменный результат подбора под массу, высоту и центр нагрузки;
• условия гарантии и сервисного обслуживания.

Частые вопросы

Штабелер 1500 кг поднимет 1500 кг на 3 метра?

Только если производитель указывает такую допустимую массу на высоте 3000 мм при вашем центре нагрузки и конфигурации. Номинала в названии для ответа недостаточно.

Что такое остаточная грузоподъёмность простыми словами?

Это масса, которую конкретная техника может поднимать при заданной высоте, центре нагрузки и комплектации, когда базового номинального значения уже недостаточно для описания операции.

Как определить центр нагрузки европалеты?

Для равномерно загруженной палеты центр примерно равен половине её глубины вдоль вил: около 600 мм при глубине 1200 мм или 400 мм при глубине 800 мм. При неравномерной массе нужен фактический центр тяжести.

Можно ли ориентироваться на длину вил 1150 мм?

Нет. Длина вил показывает геометрию захвата, но не определяет центр тяжести товара. Груз может быть длиннее вил, стоять с зазором или иметь смещённую тяжёлую часть.

Почему нельзя просто взять запас по номиналу?

Запас полезен, но его величину нельзя назначать вместо грузовой диаграммы. Модель на 2000 кг также имеет собственные ограничения по высоте, центру нагрузки и мачте.

Уменьшается ли грузоподъёмность одинаково на каждые 500 мм?

Нет. Универсальной линейной зависимости нет. Используют таблицу или график производителя для конкретной мачты.

Влияет ли аккумулятор на остаточную грузоподъёмность?

Масса и тип допустимой батареи входят в конфигурацию техники и могут влиять на устойчивость. Нельзя переносить диаграмму между модификациями только потому, что у них одинаковая рама на фотографии.

Что делать, если продавец не даёт грузовую диаграмму?

Не считать способность работать с тяжёлой палетой на верхнем ярусе подтверждённой. Запросите паспорт, табличку и письменный подбор либо сравните модель, для которой эти данные доступны.

Итог

Для выбора штабелера нужно сопоставить не две, а минимум четыре величины: массу палеты, высоту вил, фактический центр нагрузки и точную конфигурацию техники. Номинальная грузоподъёмность отвечает только на часть вопроса.

Предварительный расчёт грузового момента помогает заметить проблему с длинным или смещённым грузом, но разрешённую массу берут из документации производителя. Особенно внимательно проверяют верхние ярусы, нестандартные палеты и дополнительное оборудование.

Для подбора штабелера из каталога WaySklad можно отправить специалистам максимальную массу палеты вместе с упаковкой, высоты всех ярусов, размеры груза вдоль вил и фотографию палеты снизу. В ответе следует зафиксировать остаточную грузоподъёмность выбранной модификации. Телефон: 8 800 550-60-95, почта: zakaz@waysklad.ru.
