Можно ли штабелером разгрузить фуру: рабочие схемы и ограничения

Штабелер может разгрузить автомобиль, но одной подходящей высоты подъёма недостаточно. Разбираем шесть схем: работа с уровня земли, через док, с гидробортом, по рампе, сбоку и с применением противовесной техники — с перечнем размеров, которые нужно проверить до покупки.

Разгрузить фуру штабелером можно только при совместимой схеме работы. Для стандартной модели с опорными консолями недостаточно поднять вилы до уровня пола кузова: консоли должны свободно пройти под автомобилем или платформа должна позволять штабелеру подъехать к палете на одном уровне. С задней стороны разгрузка с земли иногда возможна, если палета подана к краю кузова, а задний брус, колёса и элементы кузова не мешают опорам. При боковой разгрузке стандартному штабелеру чаще мешают боковая защита и конструкция шасси. Для регулярной работы надёжнее использовать док с уравнительной платформой, гидроборт, противовесную технику либо вилочный погрузчик — в зависимости от площадки и грузопотока.

Перед выбором конкретной схемы полезно сначала понять, как выбрать тип штабелера. До покупки нужно проверить геометрию автомобиля, поддона и штабелера, массу всей системы и технические ограничения оборудования. Высота подъёма — только один пункт из списка, и обычно не самый коварный.

Почему ответ зависит не от слова «фура», а от схемы разгрузки

Под словом «фура» могут иметь в виду тентованный полуприцеп, рефрижератор, фургон или малотоннажный автомобиль. У них различаются высота пола, задний противоподкатный брус, боковая защита, расположение колёс, дверей и платформы. Палеты также могут стоять у края, в глубине кузова, продольно или поперечно.

Поэтому вопрос нужно формулировать точнее: сможет ли конкретный штабелер безопасно подхватить конкретную палету из конкретного кузова на этой площадке?

Для ответа проверяют минимум пять условий:

1. вилы поднимаются до высоты проёмов палеты в кузове;
2. допустимая нагрузка штабелера на этой высоте не меньше фактической массы груза;
3. опорные консоли входят под кузов и не упираются в брус, колёса, боковую защиту или элементы шасси;
4. палета доступна по глубине и конструкции для полного захода вил;
5. площадка, рампа, гидроборт, доклевеллер и пол кузова выдерживают технику и груз в предусмотренном режиме.

Рекомендация WaySklad. Не заказывайте штабелер по одному замеру высоты кузова. Нужны фотографии автомобиля сзади и сбоку, размеры препятствий под кузовом, фотография палеты снизу и положение груза внутри.

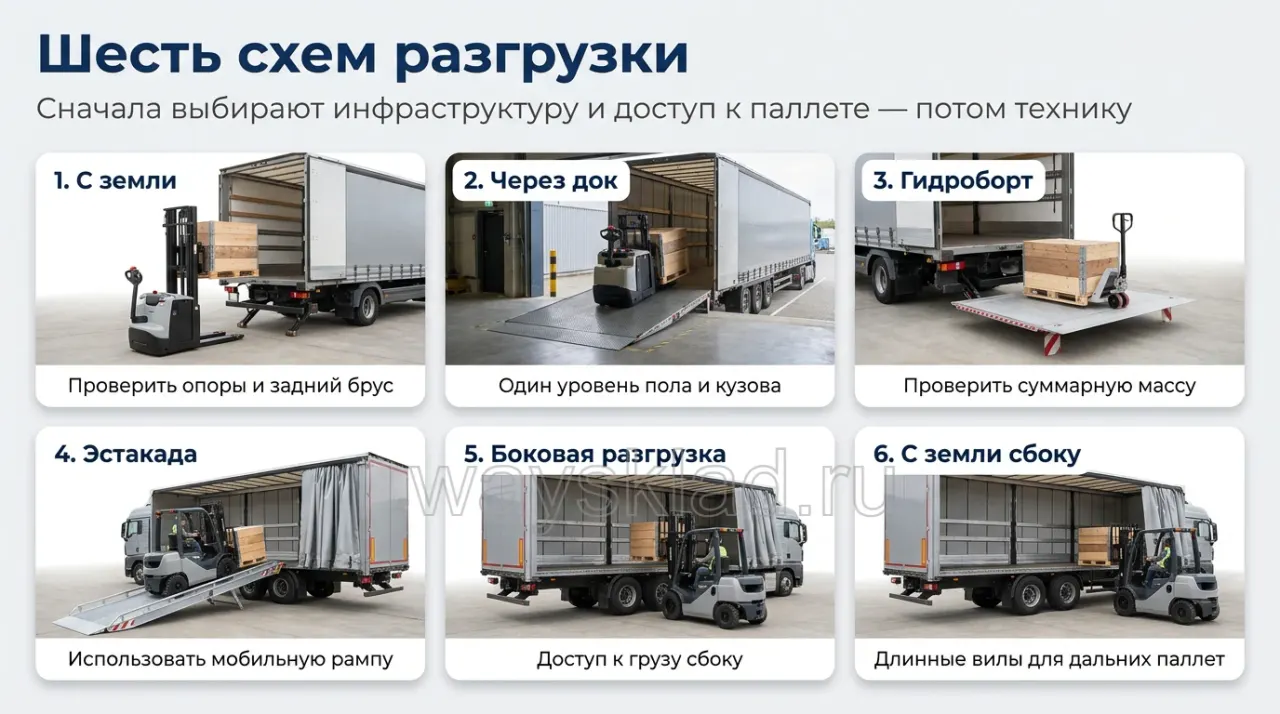

Шесть основных схем разгрузки

Схема	Может ли использоваться штабелер	Главное условие	Основной риск ошибки
С земли у задней части кузова	Иногда да	Опорные консоли входят под кузов, а палета подана к краю	Задний брус или шасси не дают приблизиться к палете
Через стационарный док и доклевеллер	Да, если модель и перегрузочное оборудование рассчитаны на работу	Безопасный уровневый переход и зафиксированный автомобиль	Платформа, пол кузова или переход не рассчитаны на массу и колёсные нагрузки
Через гидроборт	Обычно штабелер работает уже после опускания палеты	Гидроборт выдерживает палету и используемую на нём технику	Попытка поставить на гидроборт штабелер без проверки общей массы
По мобильной рампе внутрь кузова	Возможно только для подходящей модели и рампы	Допустимый уклон, клиренс, сцепление и грузоподъёмность рампы	Штабелер цепляется днищем, теряет сцепление или перегружает рампу
Сбоку тентованного кузова	Стандартным штабелером часто невозможно	Отсутствие препятствий для опор либо применение противовесной техники	Опорные консоли упираются в боковую защиту, колёса или шасси
Самоподъёмным штабелером	Да, если это специализированная модель под нужный груз	Паспортом предусмотрена самозагрузка и работа с автомобилем	Обычный штабелер ошибочно принимают за самоподъёмный

Схема 1: разгрузка с земли у задней части кузова

При этой схеме ручной гидравлический штабелер или другая подходящая модель остаётся на земле, а его подъёмные вилы заходят в палету, находящуюся на полу автомобиля. Опорные консоли при этом должны пройти под кузовом и оставаться на твёрдой ровной поверхности.

Палета должна находиться достаточно близко к краю. Если груз стоит глубже, его обычно сначала подают к дверям гидравлической или электрической тележкой, работа которой допускается внутри конкретного кузова. Длина подъёмных вил сама по себе не позволяет «дотянуться» через половину полуприцепа: мачта и каретка остаются снаружи.

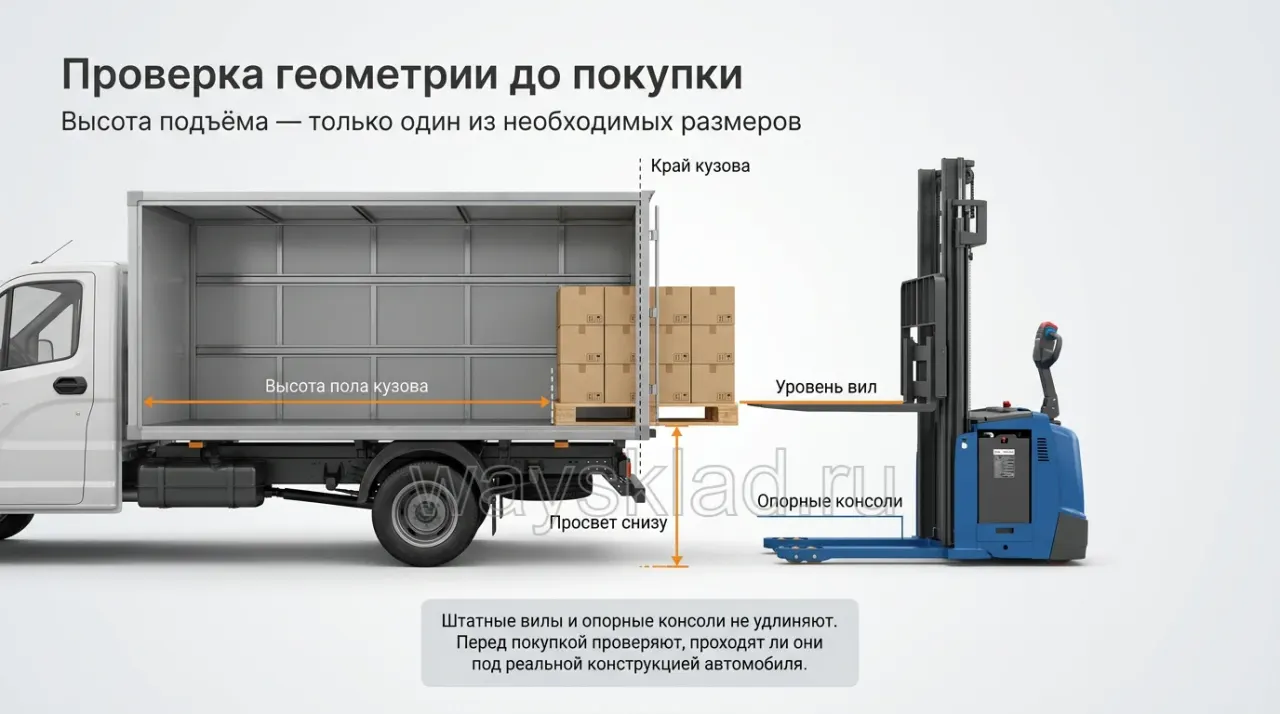

Что измерить:

• расстояние от земли до пола кузова;
• высоту проёмов палеты относительно земли;
• высоту и ширину свободного пространства под кузовом;
• расстояние от края кузова до палеты;
• положение заднего противоподкатного бруса, петель и дверей;
• ширину между препятствиями для опорных консолей;
• уклон и состояние площадки возле автомобиля.

Если консоли не могут войти под кузов на требуемую глубину, стандартный штабелер теряет возможность правильно расположиться под грузом. Поднимать палету при неподходящей геометрии, оставлять опоры без штатной опорной поверхности или пытаться «дотянуться краешком вил» нельзя.

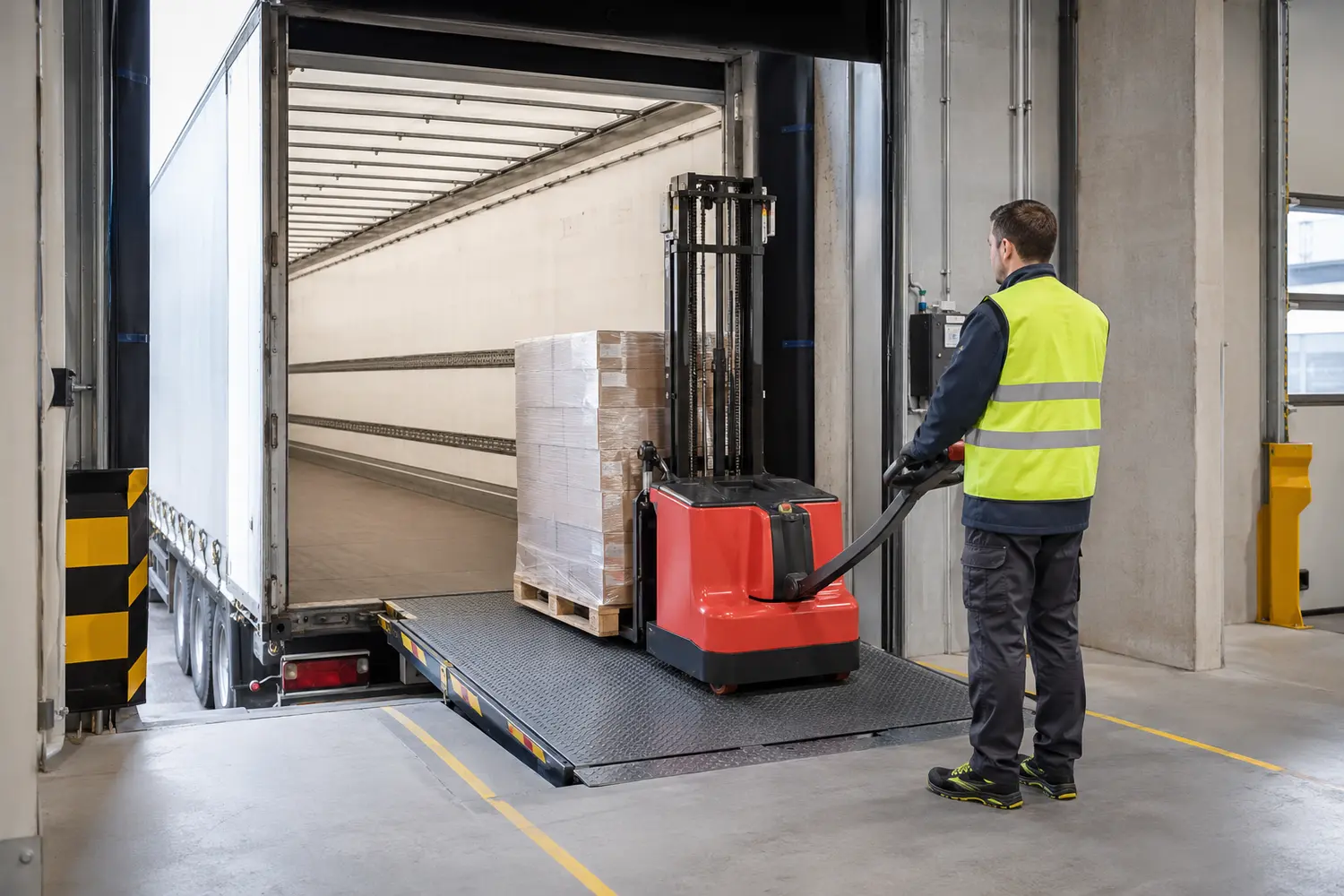

Схема 2: разгрузка через док и уравнительную платформу

Доклевеллер создаёт переход между полом склада и полом кузова, компенсируя разницу уровней. При правильно спроектированном перегрузочном посте самоходный штабелер или другая складская техника может подойти к палетам на уровне кузова либо въехать внутрь.

Но наличие металлической платформы ещё не означает автоматическое разрешение на проезд. Нужно проверить:

• допустимую нагрузку доклевеллера;
• допустимые точечные и динамические нагрузки от колёс;
• ширину перехода и защитные элементы;
• перепад и уклон в рабочем положении;
• клиренс штабелера;
• несущую способность пола кузова;
• положение опор полуприцепа, если он отцеплен от тягача;
• способ фиксации автомобиля у дока.

Автомобиль или полуприцеп не должен перемещаться, пока техника находится на переходе или внутри кузова. Порядок фиксации, допуска операторов и использования перегрузочного оборудования устанавливается для конкретного объекта с учётом действующих правил охраны труда и документации производителей.

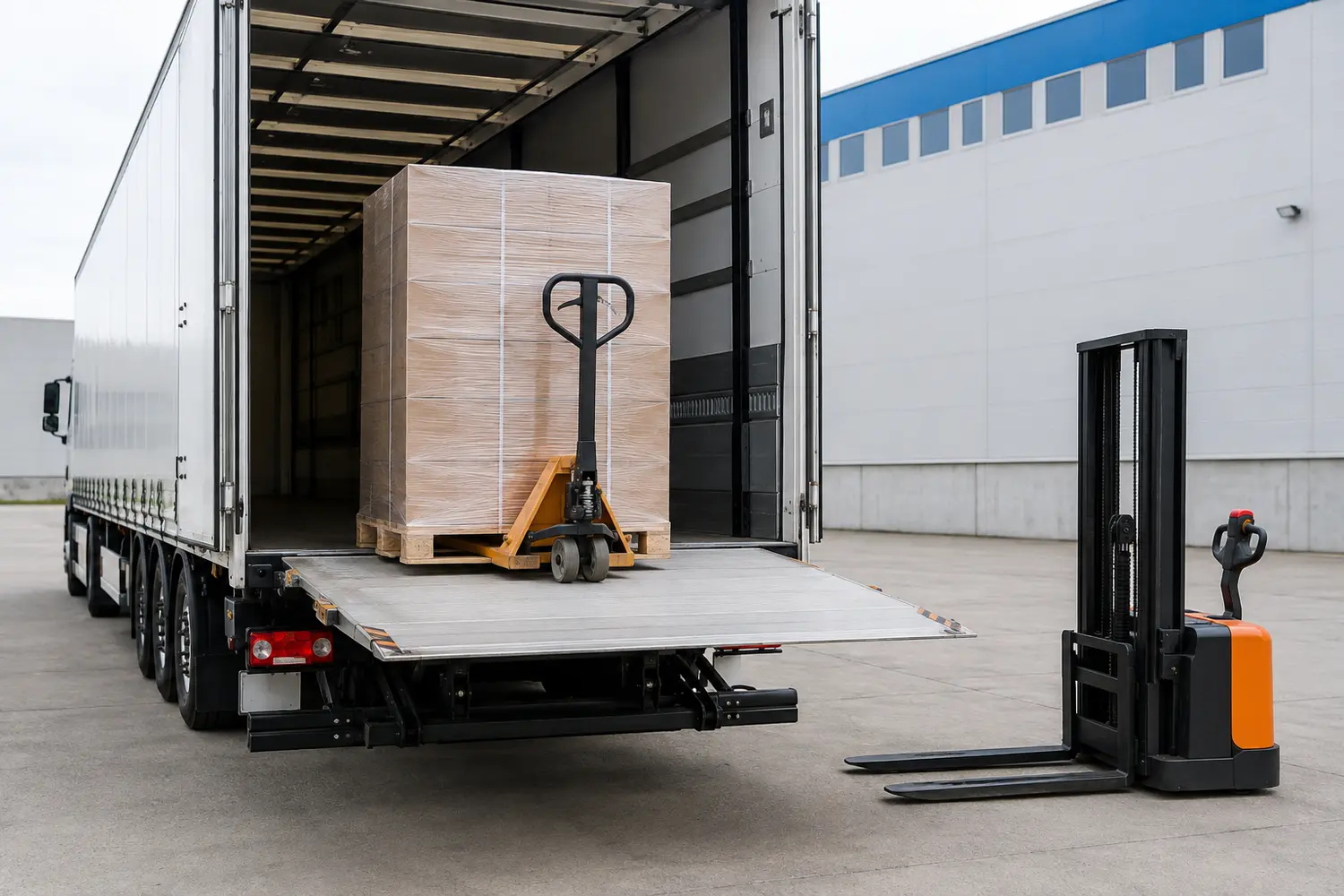

Схема 3: разгрузка через гидроборт

Гидроборт позволяет опустить палету с уровня кузова на землю. На практике палету внутри автомобиля подают на платформу гидравлической тележкой, затем гидроборт опускается, а на земле груз принимает рохля, самоходная тележка или штабелер.

Критическая проверка — грузоподъёмность гидроборта. Нужно учитывать не только массу товара, но и палету, тележку и всё оборудование, которое одновременно находится на платформе.

Пример предварительной проверки: палета с товаром весит 1000 кг, гидравлическая тележка — 70 кг. Статическая сумма уже составляет 1070 кг. Это ещё не подтверждение допустимости операции: решение принимают по паспорту гидроборта, размещению нагрузки и процедуре производителя.

Не следует ставить штабелер на гидроборт только потому, что платформа выглядит широкой. Масса самоходного штабелера вместе с аккумулятором может составлять сотни килограммов. С грузом общая нагрузка быстро превышает возможности платформы.

Схема 4: въезд по мобильной рампе

Мобильная рампа или эстакада позволяет складской технике подняться до уровня пола кузова. Эта схема чаще ассоциируется с вилочным погрузчиком, но отдельные штабелеры также могут работать на переходе, если это прямо допускают их характеристики и условия объекта.

Предварительная статическая сумма рассчитывается так:

масса техники с АКБ + масса палеты с грузом + масса оператора и дополнительного оборудования.

Например, штабелер с аккумулятором весит 465 кг, а палета — 1200 кг. Без учёта оператора и дополнительного оборудования получается 1665 кг. Но сравнить эту сумму с надписью на рампе недостаточно: при движении возникают динамические и локальные колёсные нагрузки, которые должен учитывать производитель перегрузочного оборудования.

Также проверяют уклон, сцепление колёс, поперечную устойчивость, клиренс, ширину, боковые ограждения и соединение рампы с кузовом. Импровизированные доски и случайные металлические листы не являются безопасной заменой сертифицированной рампе или перегрузочному мосту.

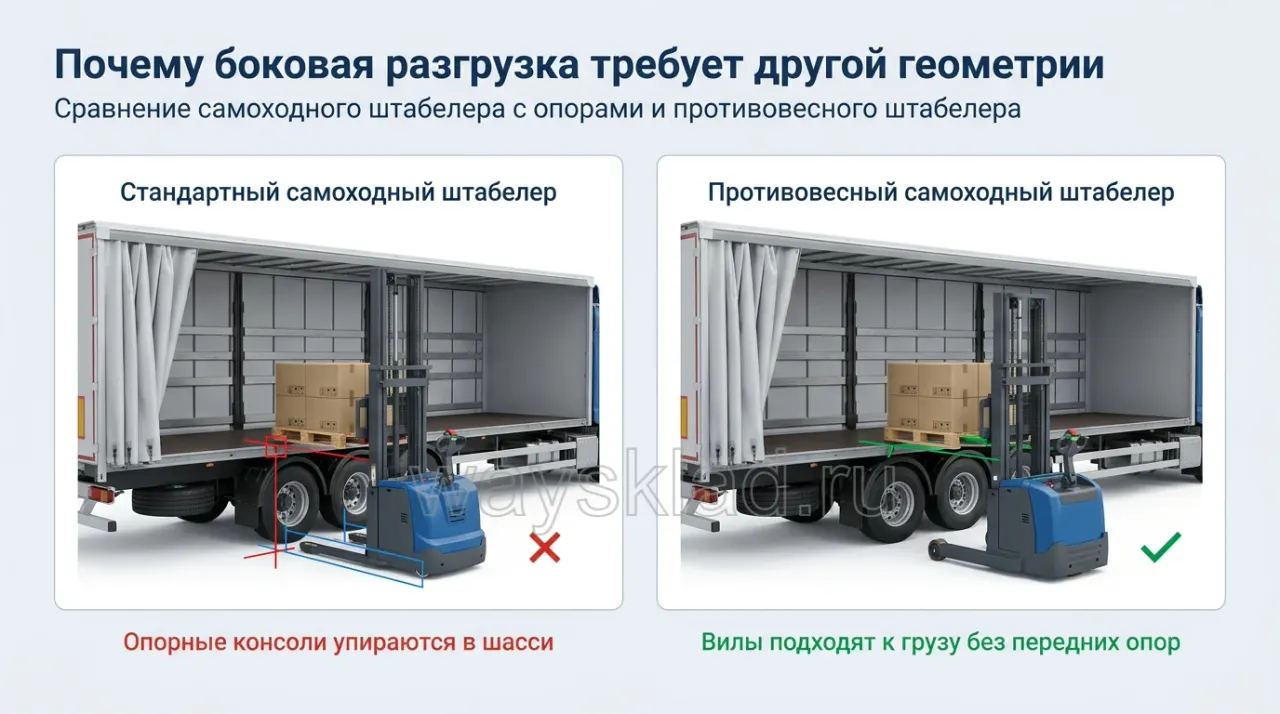

Схема 5: боковая разгрузка

При боковой разгрузке тент открывают, и техника подходит к палете сбоку. У стандартного штабелера груз находится над опорными консолями. Чтобы подъёмные вилы полностью вошли в палету, консоли должны пройти под платформой автомобиля. Этому часто мешают боковая защита, колёса, топливные баки и другие элементы шасси.

Штабелер с противовесом устроен иначе: перед грузом нет длинных опорных консолей, а устойчивость обеспечивает масса задней части машины. Поэтому такая техника может подъезжать к борту и брать закрытые поддоны там, где стандартная модель не подходит. Однако противовесный штабелер требует больше места для манёвра и должен быть подобран по нагрузочной диаграмме и условиям площадки.

Для регулярной боковой разгрузки тяжёлых палет на открытой площадке обычно рассматривают вилочный погрузчик подходящего типа. Он также не является универсальным: нужно учитывать покрытие, остаточную грузоподъёмность, высоту мачты, тип двигателя, шины и рабочее пространство.

Схема 6: специализированный самоподъёмный штабелер

Самоподъёмный, или самозагружающийся, штабелер предназначен для доставки вместе с автомобилем и способен загружать в кузов не только палету, но и собственную конструкцию. Это отдельный класс оборудования со своей грузоподъёмностью и процедурой работы.

Обычный ручной, полуэлектрический или самоходный складской штабелер не становится самоподъёмным из-за большой высоты мачты. Если нужна мобильная разгрузка в разных точках без дока и внешнего погрузчика, необходимо искать специализированную модель и проверять её паспорт, способ крепления в автомобиле и совместимость с кузовом.

Штабелер или вилочный погрузчик: что выбрать для разгрузки

Условия	Предварительно подходящее решение	Почему
Редкие поставки, палета подаётся к заднему краю, опоры проходят под кузов	Подходящий штабелер	Можно обойтись компактной техникой при подтверждённой геометрии
Есть гидроборт нужной грузоподъёмности	Тележка в кузове и складская техника на земле	Палету не нужно снимать вилами непосредственно с борта
Есть оборудованный док	Самоходная складская техника, разрешённая проектом и производителем	Кузов и склад соединены уровневым переходом
Регулярная боковая разгрузка	Противовесный штабелер или вилочный погрузчик	Нет опорных консолей, которые должны входить под кузов
Неровная открытая площадка	Вилочный погрузчик, подобранный под покрытие	Обычный складской штабелер имеет малый клиренс и небольшие колёса
Разгрузка в разных точках без инфраструктуры	Самоподъёмный штабелер, гидроборт или перевозимая с машиной специализированная техника	Оборудование следует за автомобилем и не зависит от местного дока

Если разгрузка является основной ежедневной операцией, выбирать технику только по минимальной цене особенно рискованно. Один неудачно расположенный задний брус способен превратить выгодную покупку в очень дорогой предмет складского интерьера.

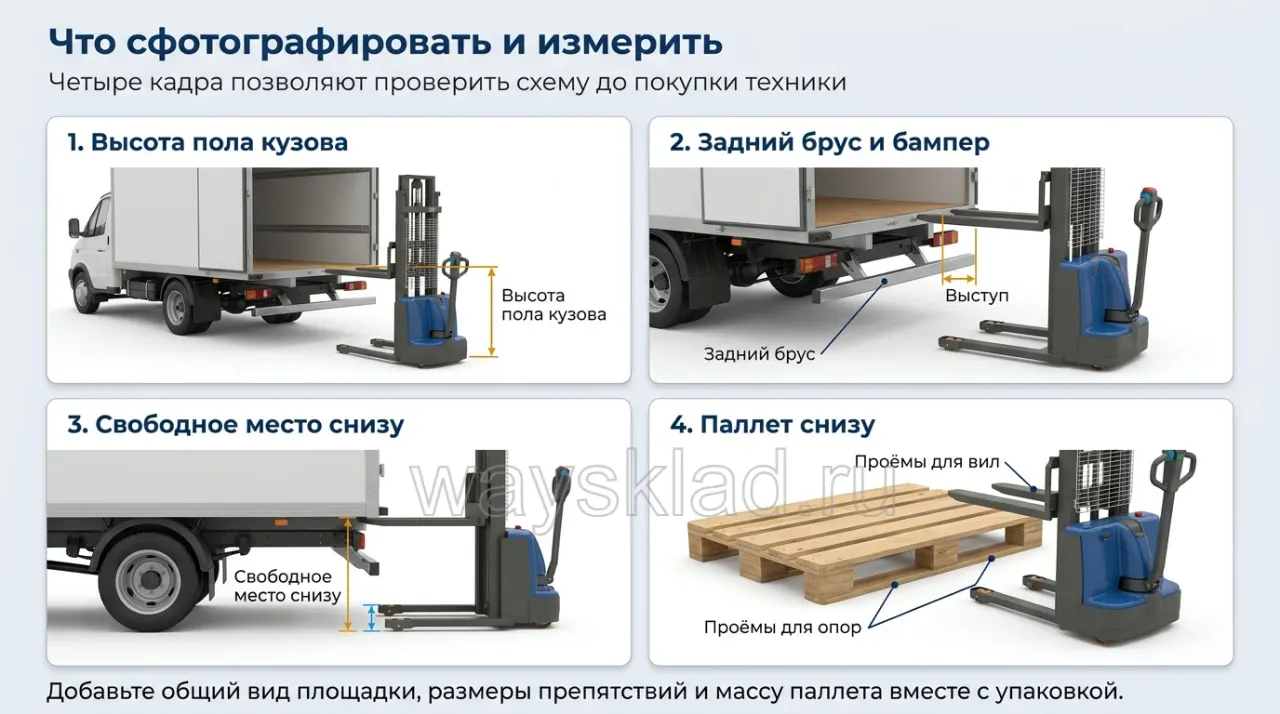

Как проверить разгрузку до покупки техники

1. Зафиксируйте тип транспорта. Нужны фотографии кузова сзади и сбоку, марка или тип полуприцепа, наличие гидроборта и способ открытия.
2. Измерьте высоту пола кузова. Делайте замер на фактической площадке с учётом возможного изменения высоты при загрузке.
3. Измерьте препятствия. Запишите высоту, ширину и глубину заднего бруса, боковой защиты, колёс, петель и других элементов.
4. Определите положение палеты. Важно расстояние от края кузова, ориентация и возможность подать груз тележкой.
5. Проверьте поддон. Нужны размеры, направление захвата и фотография снизу.
6. Укажите максимальную массу. Включите поддон, упаковку и груз; для переходного оборудования добавьте массу техники и оператора.
7. Осмотрите площадку. Зафиксируйте покрытие, уклон, выбоины, пороги, место для разворота и движение людей.
8. Запросите чертёж штабелера. Нужны длина, ширина и высота опорных консолей, длина вил, минимальная высота подхвата и габариты мачты.
9. Проверьте нагрузочную диаграмму. Убедитесь, что допустимый вес подтверждён на высоте кузова и при фактическом центре нагрузки.
10. Согласуйте технологическую схему. До оплаты должно быть понятно, кто подаёт палету, где стоит техника, как фиксируется автомобиль и куда перемещается груз после снятия.

Рекомендация WaySklad. Для сложной разгрузки полезнее короткое видео площадки с рулеткой в кадре, чем длинное описание по телефону. Особенно важно показать пространство под кузовом и полный путь опорных консолей.

Частые ошибки

1. Смотрят только на высоту подъёма. Вилы достигают пола кузова, но опоры упираются в автомобиль. Предотвращение: проверить боковой чертёж всей системы.
2. Не подают палету к краю кузова. Длины вил не хватает, а мачта не может войти внутрь. Предотвращение: предусмотреть совместимую тележку в кузове.
3. Считают раздвижные вилы решением любой проблемы. Регулируются подъёмные вилы, но опорные консоли могут остаться в прежнем положении. Предотвращение: отдельно запросить размеры вил и опор.
4. Ставят штабелер на гидроборт без расчёта. Масса техники и груза превышает возможности платформы. Предотвращение: суммировать все массы и получить подтверждение по паспорту гидроборта.
5. Заезжают на случайную рампу. Не учтены уклон, клиренс, колёсные нагрузки и фиксация. Предотвращение: использовать только рассчитанное перегрузочное оборудование.
6. Не фиксируют автомобиль у дока. Машина или полуприцеп может сместиться относительно перехода. Предотвращение: выполнять установленную на объекте процедуру фиксации и допуска.
7. Планируют работать складским штабелером на разбитой улице. Небольшие колёса и малый клиренс мешают движению. Предотвращение: подбирать технику по фактическому покрытию.
8. Покупают технику без испытания схемы. После поставки выясняется, что палета, кузов или проход несовместимы. Предотвращение: запросить чертёж, письменный подбор и по возможности провести тест.

Безопасность и организация работ

Разгрузка автомобиля относится к погрузочно-разгрузочным работам. Технологию должен организовать работодатель с учётом действующих требований охраны труда, оценки рисков и эксплуатационной документации производителей техники, автомобиля и перегрузочного оборудования.

До начала работ необходимо исключить самопроизвольное или ошибочное перемещение автомобиля, проверить исправность оборудования, освободить рабочую зону и не допускать людей под поднятый груз. Если техника въезжает в кузов, отдельно подтверждают несущую способность пола, перехода и опор полуприцепа.

Общая статья не заменяет паспорт конкретной модели, инструкцию по охране труда и проект перегрузочного поста. Если хотя бы один размер или допустимая нагрузка неизвестны, схему нельзя считать подтверждённой.

Что запросить у поставщика

• точный чертёж штабелера с размерами вил и опорных консолей;
• допустимую нагрузку на высоте пола кузова;
• минимальную высоту подхвата и максимальную высоту вил;
• массу техники вместе с аккумулятором;
• клиренс и допустимый уклон;
• требования к покрытию и температуре;
• возможность работы на рампе, доклевеллере или внутри кузова;
• совместимость с конкретной палетой;
• условия гарантии при предполагаемом режиме эксплуатации;
• письменное описание рекомендованной схемы разгрузки.

Частые вопросы

Можно ли ручным штабелером разгрузить еврофуру?

Иногда можно, если палета подана к заднему краю, опорные консоли проходят под кузов, вилы полностью входят в поддон, а допустимая нагрузка подтверждена. Одного совпадения высоты недостаточно.

Хватит ли штабелера с высотой подъёма 1600 мм?

Это зависит от высоты пола кузова и проёмов палеты. Но даже при достаточной высоте разгрузка не получится, если опоры упираются в задний брус или штабелер не может приблизиться к грузу.

Можно ли самоходному штабелеру заехать внутрь фуры?

Только если въезд предусмотрен технологической схемой, переход рассчитан на технику с грузом, кузов выдерживает колёсные нагрузки, автомобиль зафиксирован, а параметры уклона и клиренса соответствуют паспорту штабелера.

Как разгрузить палеты, если нет погрузчика и рампы?

Возможные решения — автомобиль с гидробортом, подача палеты к заднему краю и подходящий штабелер, специализированный самоподъёмный штабелер или заказ внешней разгрузочной техники. Выбор зависит от массы, кузова, площадки и регулярности поставок.

Подойдёт ли стандартный штабелер для боковой разгрузки?

Часто не подойдёт из-за опорных консолей, которым мешают колёса, боковая защита и шасси. Для такой работы рассматривают противовесный штабелер или вилочный погрузчик, но решение подтверждают по конкретной геометрии.

Можно ли поставить штабелер на гидроборт?

Только если паспорт гидроборта допускает общую массу штабелера, груза и всего оборудования на платформе, а размеры и распределение нагрузки соответствуют инструкции. В большинстве схем безопаснее опускать палету с тележкой, а штабелер оставлять на земле.

Какие фотографии нужны для подбора?

Сфотографируйте автомобиль сзади и сбоку, пространство под кузовом, задний брус, боковую защиту, палету снизу, положение груза в кузове и площадку. Добавьте рулетку или подпишите размеры на схеме.

Когда сразу лучше покупать вилочный погрузчик?

Погрузчик рациональнее рассматривать при регулярной боковой разгрузке, интенсивном грузопотоке, работе на открытой площадке, больших расстояниях и невозможности завести опоры штабелера под кузов. Тип погрузчика подбирают по покрытию, грузу, высоте, рабочему пространству и условиям эксплуатации.

Итог

Штабелер может разгружать автомобиль, если подтверждены геометрия опор, доступ палеты, рабочая нагрузка и безопасность площадки. Для задней разгрузки с земли палету обычно приходится подать к краю кузова, а опорные консоли — завести под автомобиль. При боковой разгрузке чаще нужна противовесная техника или вилочный погрузчик.

Док, гидроборт и мобильная рампа расширяют возможности, но каждое такое оборудование должно быть рассчитано на общую массу и реальный режим работы. Решение следует принимать по чертежам и паспортам, а не по фотографии штабелера рядом с грузовиком.

Для проверки схемы можно отправить специалистам WaySklad фотографии автомобиля и палеты, высоту пола кузова, размеры препятствий, массу груза и описание площадки. По этим данным можно определить, подойдёт ли штабелер или потребуется другое решение. Телефон: 8 800 550-60-95, почта: zakaz@waysklad.ru. Условия поставки опубликованы на странице «Доставка и оплата».
