Ширина рабочего прохода для штабелера: как проверить AST до покупки

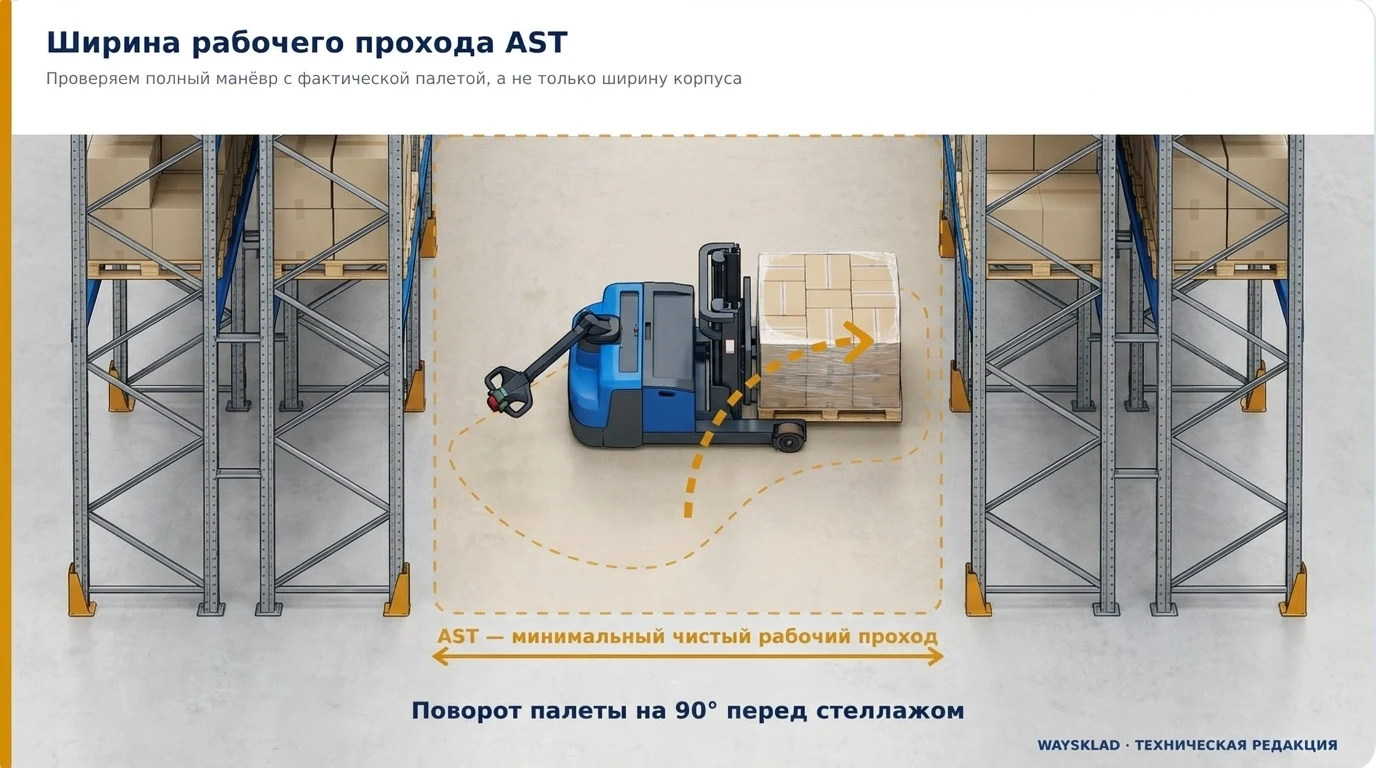

Штабелер разворачивает палету на 90 градусов в рабочем проходе между стеллажами

Кратко

Корпус штабелера проходит между стеллажами, а палета может не развернуться. Объясняем, что означает AST, как учесть ориентацию поддона и выступы груза, где правильно измерять проход и какие характеристики запросить до покупки.

Материал

Чтобы проверить проход для штабелера, сравнивайте его фактическую чистую ширину не с корпусом машины, а с параметром AST для точной модели, комплектации и ориентации вашей палеты. AST показывает минимальную ширину прямого рабочего прохода, в котором техника с заданным грузом может развернуться на 90° для установки палеты. Значение для поддона 800×1200 мм нельзя автоматически переносить на палету 1000×1200 мм или груз, выступающий за её края.

Измерять нужно самое узкое расстояние между ближайшими твёрдыми препятствиями: защитой стоек, выступающей палетой, колонной или другим элементом, а не номинальный размер на плане. Равенство «проход = AST» не гарантирует удобной работы: паспортный расчёт выполняется при заданных условиях, а фактический запас определяют с учётом пола, груза, трафика и требований безопасности на объекте.

Если тип техники ещё не выбран, начните с руководства как выбрать штабелер для склада и каталога штабелеров WaySklad.

Что такое AST штабелера

AST — расчётная минимальная ширина рабочего прохода для поворота техники с заданной палетой на 90°. В технических листах встречаются обозначения Ast, AST или «ширина рабочего прохода с палетой». Параметр нужен для операции перед стеллажом, а не просто для прямолинейного проезда.

Проход между стеллажами должен позволить выполнить весь манёвр: подъехать, повернуть палету поперёк коридора, совместить её с ячейкой и вывести вилы после установки. Поэтому у двух штабелеров с одинаковой шириной корпуса AST может различаться из-за длины машины, радиуса разворота, положения вил и расстояния от оси поворота до груза.

Параметр Что показывает Можно ли по нему одному выбрать проход

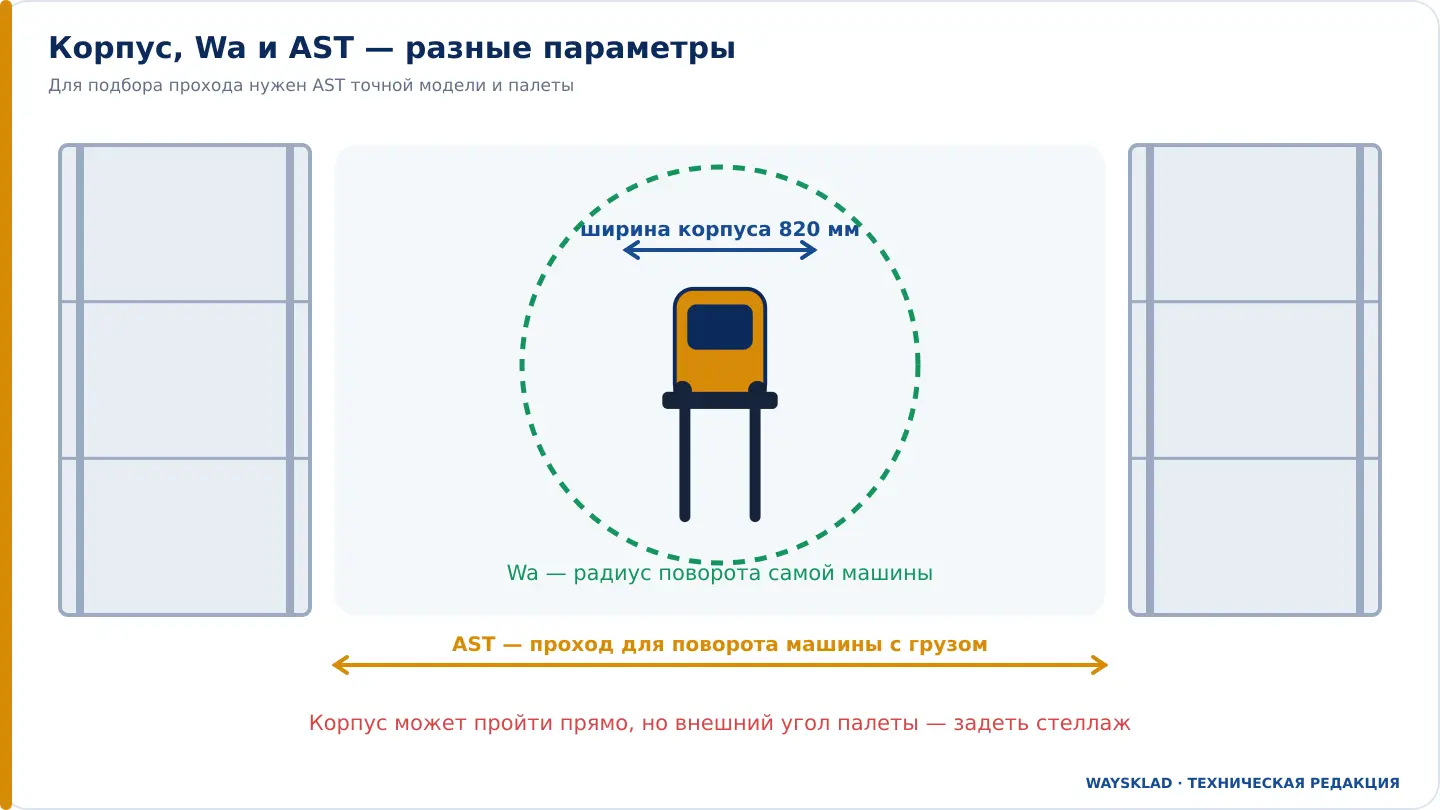

Общая ширина штабелера Поместится ли корпус в проёме Нет: палета и траектория поворота шире корпуса
Радиус разворота Wa Геометрию поворота техники Нет: в расчёте ещё участвуют груз и его положение
AST Рабочий проход для указанной палеты при заданных условиях Это основной паспортный ориентир, но объект всё равно нужно измерить
Ширина транспортного коридора Место для движения без штабелирования Нет: это другая операция и другая схема движения

Короткая проверка. Если в карточке указаны только габариты 1780×820 мм, это ещё не означает, что штабелер будет работать в проходе шириной 1,8 или 2 метра. Нужен AST с вашей палетой и для точной модификации.

Почему ориентация палеты меняет ширину прохода

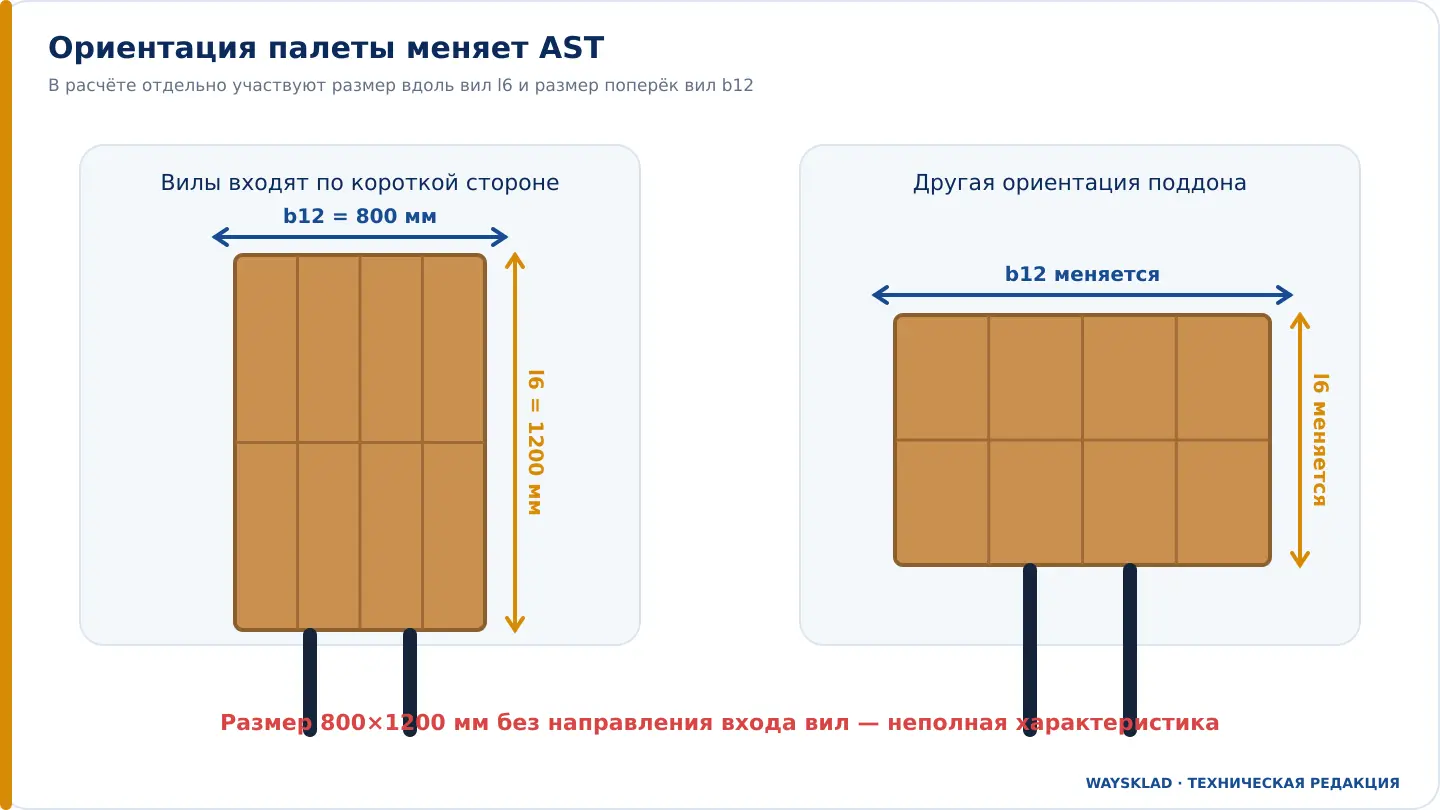

В AST входят и длина палеты вдоль вил, и её ширина поперёк вил. Поэтому запись «палета 800×1200 мм» без направления въезда неоднозначна. В стандартизированных технических листах отдельно указывают, какой стороной поддон расположен вдоль вил или поперёк них.

Для распространённой схемы, когда вилы входят по короткой стороне европалеты, вдоль вил располагается размер 1200 мм, а поперёк — 800 мм. Если другой поддон или груз подан иначе, меняются сразу две части траектории: насколько далеко груз выступает перед машиной и какой радиус описывает его внешний угол.

Нельзя считать, что меньшая площадь палеты всегда означает меньший AST. Важны:

  • размер груза вдоль вил;
  • размер груза поперёк вил;
  • фактическое направление входа вил в поддон;
  • свес коробок, тары или продукции за края палеты;
  • зазор между палетой и спинкой вил;
  • возможность безопасно взять поддон с выбранной стороны.

Если коробки выступают за палету на 50 мм с каждой стороны, в расчёте и проверке следует использовать внешний габарит груза, а не только размер деревянного поддона. Плёнка, уголки и деформированная тара тоже способны стать ближайшей точкой к стойке.

Как рассчитывают AST

Для сопровождаемых электрических штабелеров применяется геометрическая формула, учитывающая радиус разворота и размеры палеты. Официальное руководство Toyota Material Handling Europe приводит для электрических тележек, штабелеров и ричтраков следующую зависимость:

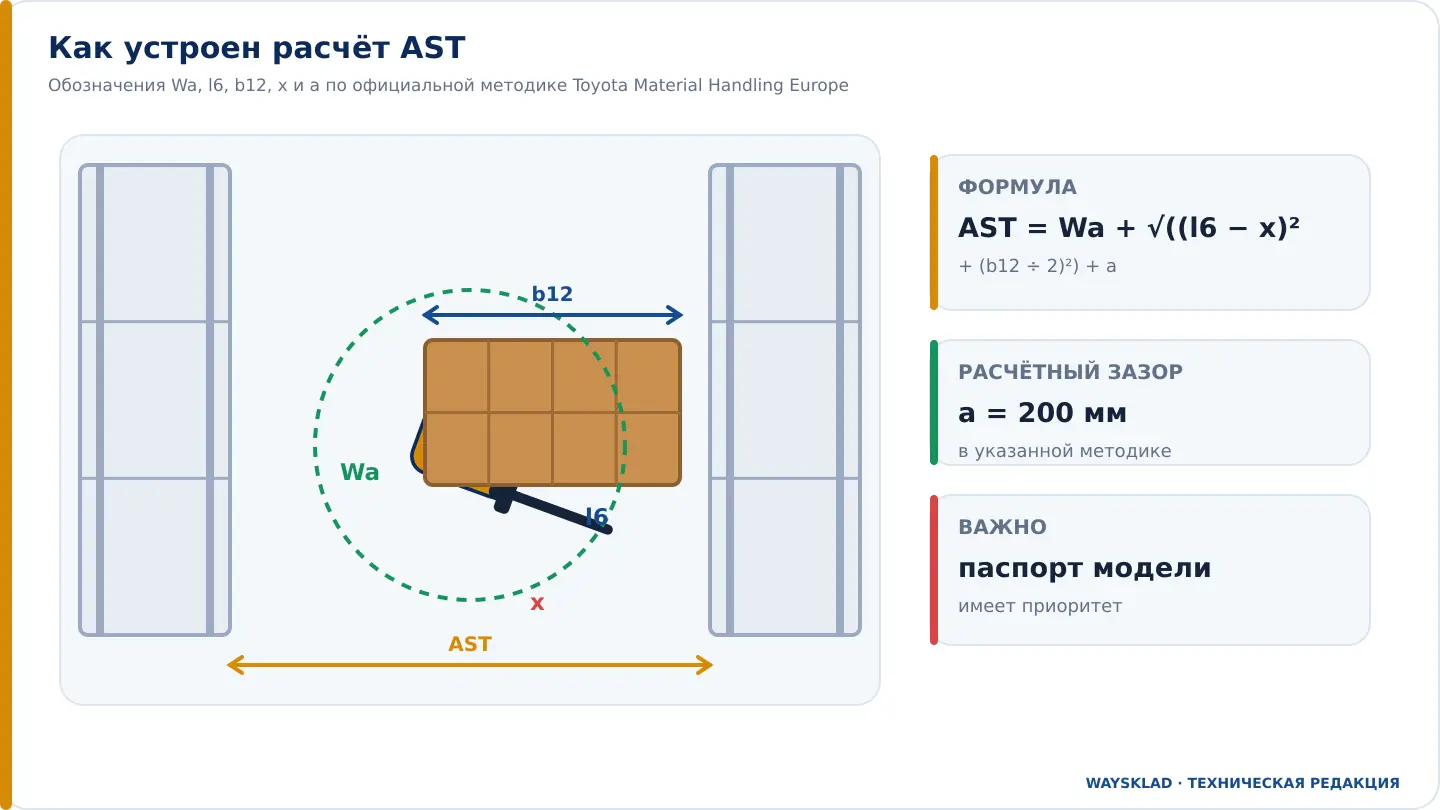

AST = Wa + √((l6 − x)² + (b12 ÷ 2)²) + a

  • Wa — радиус разворота техники, мм;
  • l6 — длина палеты или груза вдоль вил, мм;
  • b12 — ширина палеты или груза поперёк вил, мм;
  • x — паспортное расстояние от центра передних колёс до передней плоскости вил, мм;
  • a — расчётный зазор, в приведённой методике 200 мм.

Значение 200 мм в формуле соответствует стандартизированному геометрическому зазору, а не обещанию комфортной и безопасной работы на любом складе. Оно не отменяет выступающие защиты стоек, неровность пола, перекос палет, движение людей и локальные требования к организации маршрутов.

Условный пример расчёта

Предположим, у штабелера Wa равен 1400 мм, x — 800 мм, а палета имеет длину 1200 мм вдоль вил и ширину 800 мм поперёк. Тогда:

AST = 1400 + √((1200 − 800)² + (800 ÷ 2)²) + 200 ≈ 2166 мм.

Это учебный пример, а не характеристика конкретной модели. Самостоятельный расчёт полезен для проверки порядка цифр и нестандартного груза, но при покупке приоритет имеют технический лист и письменное подтверждение производителя или поставщика. Формулу противовесного погрузчика нельзя без проверки переносить на штабелер с опорными консолями.

Что показывают характеристики реальных моделей

Даже близкие по классу штабелеры требуют разного пространства, а у одной модели значение зависит от размера палеты. Ниже — данные из официальных карточек производителей, актуальные на дату подготовки материала. Таблица служит примером чтения характеристик, а не рейтингом моделей.

Модель Радиус разворота Wa AST для палеты 800×1200 мм AST для палеты 1000×1200 мм

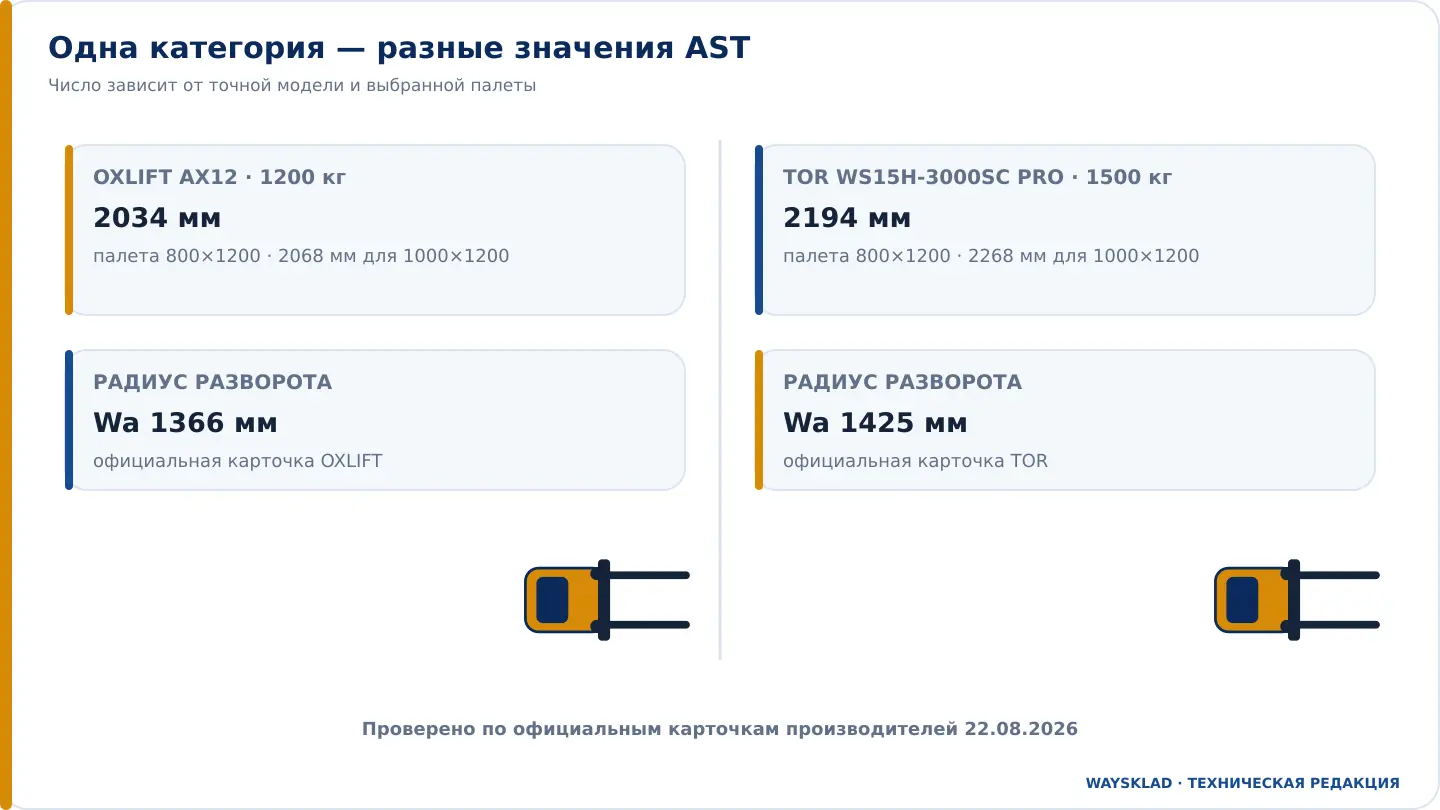

OXLIFT AX12, 1200 кг 1366 мм 2034 мм 2068 мм
TOR WS15H-3000SC PRO, 1500 кг 1425 мм 2194 мм 2268 мм

У TOR WS15H разница между двумя указанными значениями составляет 74 мм. Для проектирования это не мелочь: если проход сделан «впритык» под меньшую палету, более крупный поддон может уже не соответствовать паспортному условию.

Официальный лист Linde MM10 также даёт разные значения для одной палеты 800×1200 мм в зависимости от ориентации: 2229 мм поперёк и 2100 мм вдоль. Этот пример показывает, почему из таблицы нельзя выписывать только число без подписи столбца.

У OXLIFT AX12 в описании страницы встречается общий ориентир прохода «от 2,3 м», тогда как техническая таблица содержит 2034 и 2068 мм. Это не следует молча сводить к одной цифре: таблица описывает стандартизированную геометрию, а текст может давать более консервативный практический ориентир. Перед проектированием следует запросить актуальный паспорт конкретной поставляемой модификации и письменно зафиксировать условия измерения.

Для отдельной задачи у автомобиля используйте разбор можно ли штабелером разгрузить фуру: ширина кузова и рабочий проход перед стеллажом проверяются по разным схемам.

Как правильно измерить проход на складе

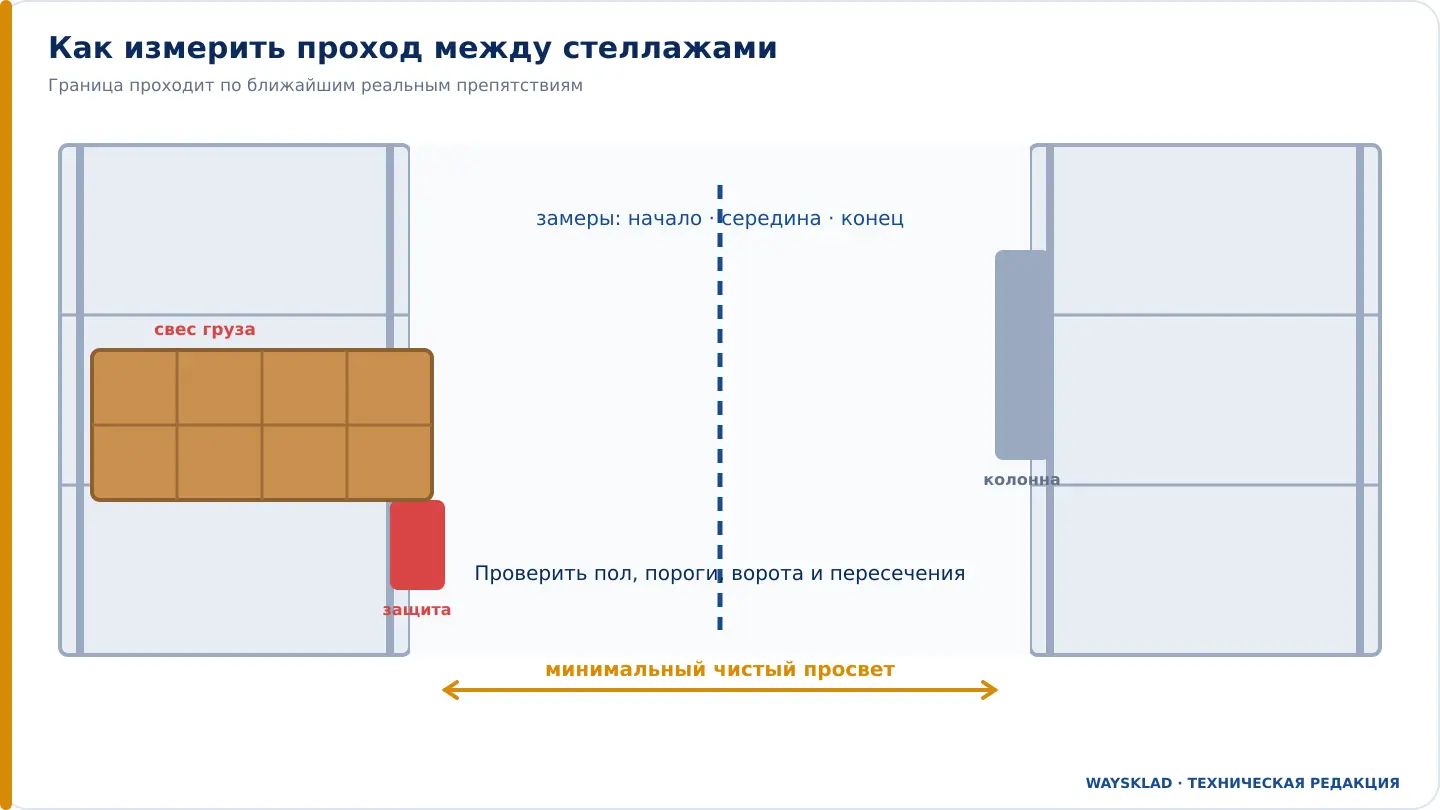

Измеряйте не расстояние между осями стеллажей и не линиями разметки, а минимальный свободный просвет на всей траектории манёвра. Замер проводят в нескольких сечениях и фиксируют ближайшие неподвижные или регулярно выступающие элементы.

  1. Выберите контрольный проход. Проверяйте самый узкий и наиболее загруженный участок, а не удобный демонстрационный ряд.
  2. Определите границы. Измеряйте от ближайшей точки защиты стойки, колонны, отбойника или выступающей конструкции до ближайшей точки напротив.
  3. Проверьте высоту. Палеты на нижнем ярусе могут выступать в проход сильнее защиты стоек. Учитывайте их фактическое положение.
  4. Сделайте серию замеров. Измерьте начало, середину, конец прохода и места напротив колонн, ворот, пожарного оборудования и пересечений.
  5. Проверьте пол. Уклон, выбоина или порог меняют положение техники и груза во время поворота.
  6. Измерьте реальный груз. Запишите максимальные длину и ширину вместе с упаковкой и свесом.

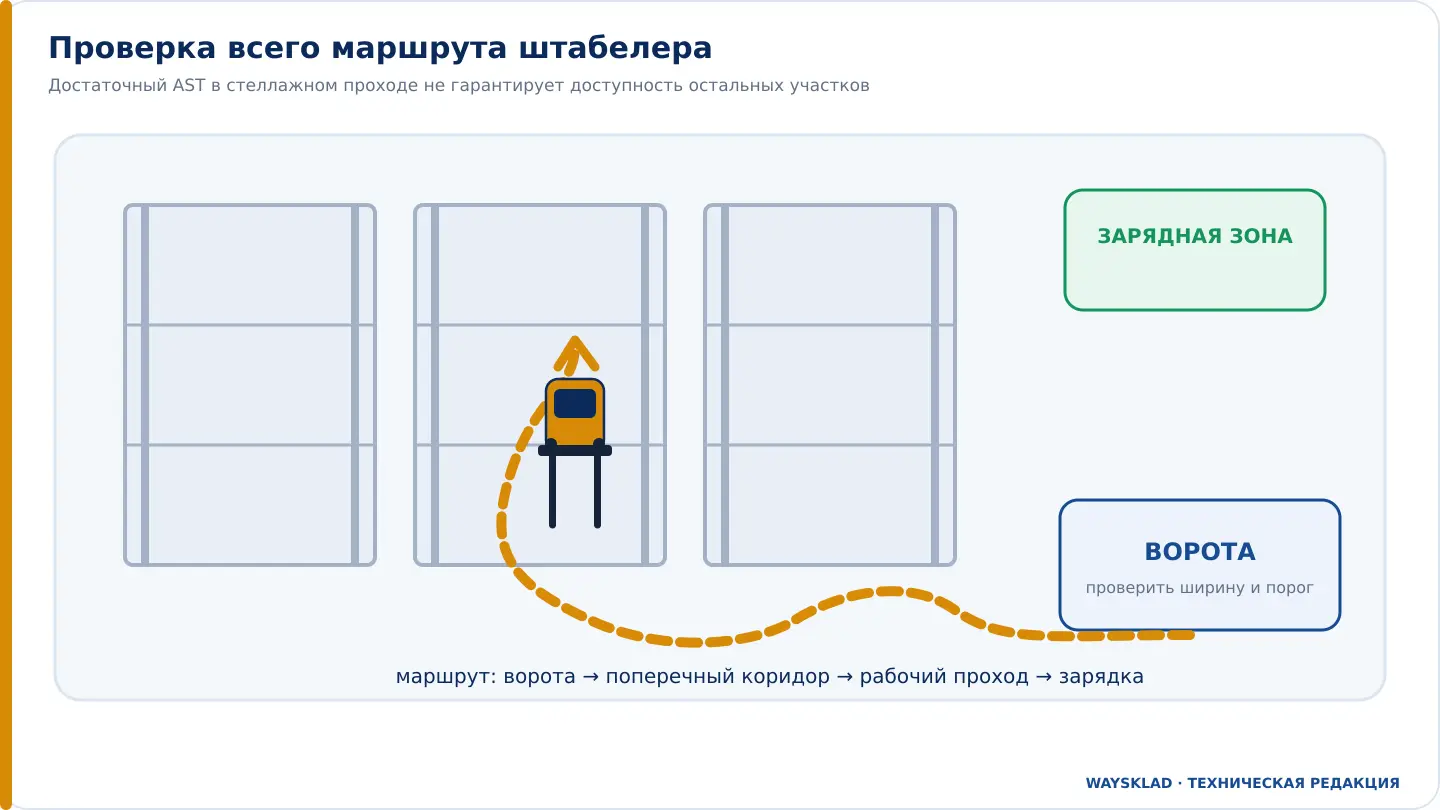

  7. Отдельно проверьте подход. Даже достаточный стеллажный проход бесполезен, если штабелер не проходит поворот из поперечного коридора, ворота или зону приёмки.

Результат удобно оформлять как схему с минимальными размерами, фотографиями препятствий и отметкой направления движения. Такой документ точнее фразы «у нас примерно 2,2 метра» и позволяет поставщику проверить модель до отгрузки.

Нужен ли запас сверх паспортного AST

Практический проход обычно проектируют не в точности по AST, но универсальной прибавки, подходящей всем складам, нет. Паспортный показатель рассчитан для определённой геометрии и управляемого манёвра. Реальный запас зависит от точности установки стеллажей, состояния пола, типа груза, скорости, квалификации операторов и совмещённого движения.

При назначении запаса нужно учесть:

  • защиту стоек и отбойники, не отражённые на старом плане;
  • допуски монтажа и возможный перекос рам;
  • регулярный свес палет или нестабильную упаковку;
  • люфт рулевого управления и фактическую траекторию оператора;
  • необходимость корректировать положение перед ячейкой;
  • пешеходные маршруты, встречное движение и правила объекта;
  • изменение парка палет и ассортимента грузов.

Рекомендация WaySklad. Не превращайте 2194 мм из паспорта в проектный проход 2194 мм без проверки объекта. Сначала подтвердите методику производителя, затем согласуйте рабочий запас с проектировщиком стеллажей и ответственным за безопасность.

Алгоритм подбора штабелера по ширине прохода

Сначала фиксируют склад и груз, затем сравнивают точные модификации техники. Обратный порядок часто заканчивается переделкой защиты стоек или ограничением части ячеек.

  1. Измерьте минимальную чистую ширину рабочего прохода.
  2. Запишите максимальный габарит груза вдоль и поперёк вил, включая свес.
  3. Уточните направление входа вил и типы палет, которые реально используются.
  4. Выберите точную модификацию: высоту мачты, привод, платформу, аккумулятор и опции.
  5. Запросите AST для каждого используемого размера и ориентации палеты.
  6. Проверьте Wa, x и условия, по которым получен AST, если требуется независимый расчёт.
  7. Добавьте обоснованный объектом рабочий запас, не заменяя им паспортные требования.
  8. Проверьте поперечные коридоры, ворота, зарядную зону и место разворота у торца ряда.
  9. До ввода в работу проведите контролируемую приёмочную проверку по документации и правилам объекта.

Что отправить поставщику

  • план или эскиз склада с минимальными размерами;
  • фотографии прохода, защиты стоек и препятствий;
  • размеры и массу самой крупной палеты вместе с грузом;
  • направление входа вил;
  • высоту верхней полки и требуемую высоту вил;
  • интенсивность работы и длину маршрута;
  • наличие уклонов, порогов и неровностей;
  • требование письменно подтвердить AST для выбранной комплектации.

Вместе с техническим листом запросите письменные условия гарантии и сервиса выбранной модификации.

Частые ошибки при проверке прохода

Ошибка Почему возникает проблема Как проверить правильно
Сравнить проход с шириной корпуса Не учтена дуга внешнего угла палеты Использовать AST с нужным грузом
Взять только Wa Радиус техники не описывает габарит палеты Проверить полный паспортный AST
Перепутать ориентацию палеты Меняются l6 и b12 Указать направление вил на схеме
Не учесть свес груза Внешний угол товара пройдёт ближе к стойке Измерить максимальный груз, а не пустую палету
Измерить расстояние между рамами Защита стоек и нижние палеты сужают просвет Искать ближайшие фактические препятствия
Считать равенство AST достаточным Нет резерва на условия реальной работы Отдельно обосновать практический запас
Перенести цифру на всю серию Мачта, платформа и исполнение могут менять геометрию Проверять артикул и точную комплектацию

После геометрии проверьте ещё высоту и остаточную грузоподъёмность штабелера: достаточный AST сам по себе не подтверждает работу на верхнем ярусе.

Что делать, если проход слишком узкий

Не пытайтесь подтвердить пригодность пробой с рабочим грузом в тесном проходе. Если чистая ширина меньше требуемой, сначала рассмотрите технические и планировочные варианты.

  • выбрать более компактный сопровождаемый штабелер с меньшим подтверждённым AST;
  • изменить ориентацию совместимой палеты, если её конструкция позволяет безопасный вход вил;
  • ограничить максимальный габарит груза для конкретного ряда;
  • перенести защиту или изменить схему стеллажей только по согласованному проекту;
  • пересмотреть направление движения и ширину поперечного коридора;
  • для системно узких проходов рассмотреть специализированную технику и другую технологию хранения.

Снять защиту стоек ради нескольких сантиметров без проектной и эксплуатационной оценки — плохой компромисс. Такая мера меняет не только геометрию, но и защиту стеллажной системы.

Частые вопросы

Какой проход нужен для штабелера?

Точный ответ берут из параметра AST конкретной модели для вашей палеты и ориентации груза. Для разных самоходных штабелеров встречаются значения около 2–2,3 м, но использовать диапазон вместо паспорта нельзя.

Что означает AST 800×1200?

Это рабочий проход, рассчитанный для палеты указанного размера при определённом направлении относительно вил. Направление нужно прочитать в заголовке столбца или примечании технического листа.

AST уже содержит безопасный зазор?

В распространённой стандартизированной формуле присутствует расчётный зазор a = 200 мм. Он относится к условиям геометрического расчёта и не заменяет объектную оценку всех препятствий и требований безопасности.

Можно ли измерять проход от стойки до стойки?

Только если стойки действительно являются ближайшими точками. Чаще проход сужают защита рам, отбойники, колонны или выступающие палеты нижнего яруса.

Почему AST больше радиуса разворота?

Wa описывает поворот самой техники, а AST дополнительно учитывает геометрию палеты, её положение относительно оси поворота и расчётный зазор.

Нужно ли учитывать платформу оператора?

Да. Проверять следует значение для точного исполнения и положения платформы, предусмотренного методикой производителя. Цифра от сопровождаемой версии может не подходить версии с платформой.

Можно ли рассчитать AST, если его нет в карточке?

Предварительно — да, если известны Wa, x и габариты груза. Для решения о покупке лучше запросить технический лист или письменное подтверждение: самостоятельная формула не подтверждает все особенности конструкции.

Что важнее: паспортный AST или пробный манёвр?

Сначала проверяют документацию и размеры. Приёмочная проверка может подтвердить организацию работы на объекте, но не должна использоваться для обхода ограничений производителя или эксперимента с заведомо тесным проходом.

Итог

Ширину прохода для штабелера определяют по AST точной модификации с фактическим грузом, а не по ширине корпуса или одному радиусу разворота. Размер палеты записывают вместе с ориентацией, свесом товара и направлением входа вил.

До покупки измерьте самый узкий чистый просвет, проверьте весь маршрут и запросите AST для каждого используемого типа палет. Если цифры в описании и технической таблице расходятся, решение принимают только после получения актуального паспорта и подтверждения условий расчёта.

Для подбора можно отправить специалистам WaySklad схему проходов, размеры и массу груза, высоту стеллажей и фотографии препятствий. Телефон: 8 800 550-60-95, почта: zakaz@waysklad.ru.
