Какой пол нужен самоходному штабелеру: пороги, уклоны и неровности

«Ровный бетон» — слишком неточное требование. Разбираем уклоны, пороги, швы, решётки, сцепление и несущую способность пола, а также даём маршрутный чек-лист перед покупкой самоходного штабелера.

Компактному самоходному штабелеру обычно нужен твёрдый, чистый, сухой и несущий пол без выбоин, ступеней и резких переломов. Но одного слова «ровный» недостаточно. До покупки измеряют максимальный продольный и поперечный уклон, высоту порогов и швов, ширину решёток, состояние мокрых участков и допустимую нагрузку на перекрытие. Затем эти данные сравнивают с паспортом конкретной модификации: уклоном с грузом и без него, клиренсом m2, размерами колёс и роликов, тормозной системой и разрешёнными условиями эксплуатации. Клиренс 26 мм не означает, что штабелеру разрешён порог 20 мм, а уклон 5% — это не 5°. Если маршрут нельзя выровнять, нужна переходная плита, базовый подъём опор или техника другой конструкции, подтверждённая производителем.

Сравнить базовые характеристики можно в разделе самоходные штабелеры, но пригодность к конкретному маршруту подтверждают отдельно.

Главный принцип подбора: проверять не среднее качество пола в помещении, а худшую точку полного маршрута — от места приёмки до самой дальней ячейки, зарядной зоны и места стоянки.

Почему маленькие неровности критичны для штабелера

У типичного сопровождаемого штабелера сравнительно небольшие полиуретановые колёса и подвилочные ролики. Они дают компактность и низкое сопротивление качению на гладком складе, но хуже копируют глубокие выбоины и резкие ступени, чем крупные пневматические колёса погрузчика.

На неровности одновременно меняются несколько условий:

• ролик или ведущее колесо получает ударную нагрузку;
• мачта и груз начинают раскачиваться;
• часть колёс может разгрузиться, а сцепление и управляемость — ухудшиться;
• нижняя точка рамы или опорной консоли приближается к полу;
• поддон может сместиться, особенно если груз высокий или закреплён недостаточно;
• увеличиваются вибрация, шум и износ колёс, роликов и креплений.

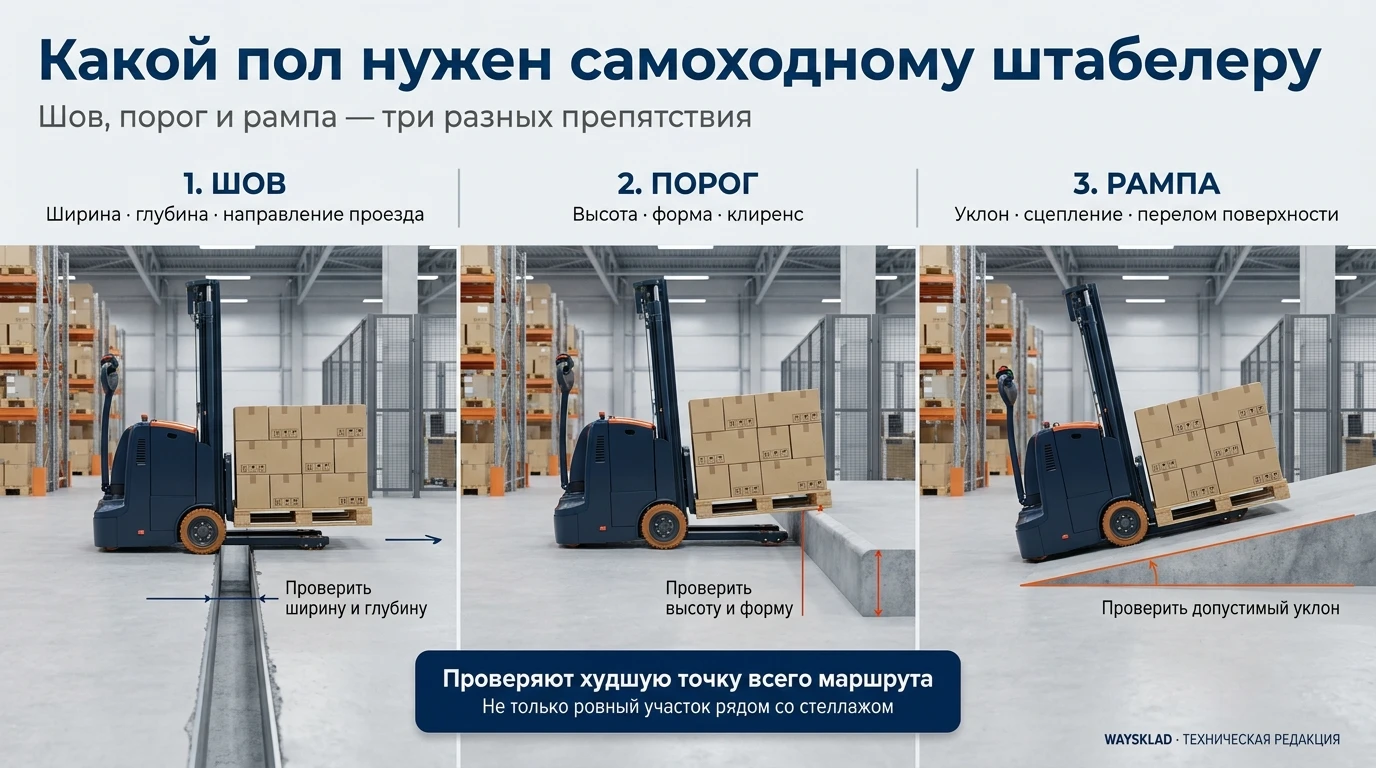

Поэтому гладкий участок возле стеллажа не компенсирует разбитый порог у ворот. Оценивать нужно весь цикл движения с реальным грузом.

Ровность пола — это не эстетика склада. Она влияет на сцепление, устойчивость груза, торможение, ресурс ходовой части и фактическую производительность.

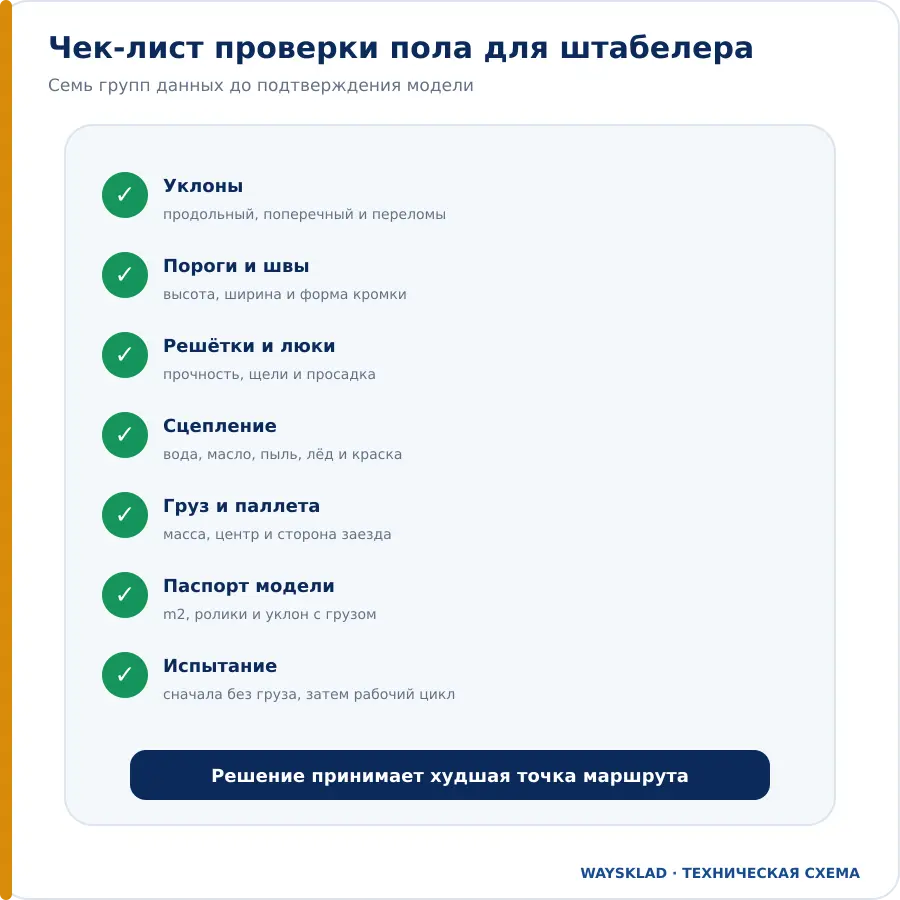

Семь параметров пола и маршрута, которые нужно проверить

Для первичного обследования не нужен сложный проект. Достаточно пройти маршрут с рулеткой, уровнем или уклономером, сфотографировать проблемные места и занести результаты в одну таблицу.

Параметр	Что измерить или зафиксировать	Почему это важно
Несущая способность	Допустимую общую и локальную нагрузку пола, антресоли, рампы, доклевеллера и лифта	Масса концентрируется в небольших пятнах контакта колёс; общей суммы массы недостаточно для инженерной проверки
Продольный уклон	Перепад высоты и горизонтальную длину каждого подъёма или спуска	Нужно сравнить с паспортным уклоном отдельно с грузом и без груза
Поперечный уклон	Разницу высоты слева и справа на ширине пути	Боковой наклон уменьшает запас устойчивости; движение поперёк склона требует отдельной оценки
Локальные перепады	Высоту и форму порогов, кромок, выбоин, швов и стыков плит	Короткая ступень не равна плавной рампе той же высоты
Швы и решётки	Ширину щелей, направление прутков, просадку и прочность крышек	Малый ролик может удариться, провалиться или потерять опору
Сцепление	Воду, масло, пыль, муку, стружку, лёд и гладкие окрашенные зоны	Паспортная тяга и торможение не гарантируются на загрязнённом покрытии
Геометрия маршрута	Ворота, повороты, края рамп, освещение, встречные потоки и пешеходов	Даже проходимый уклон может быть непригоден для манёвра или безопасной остановки

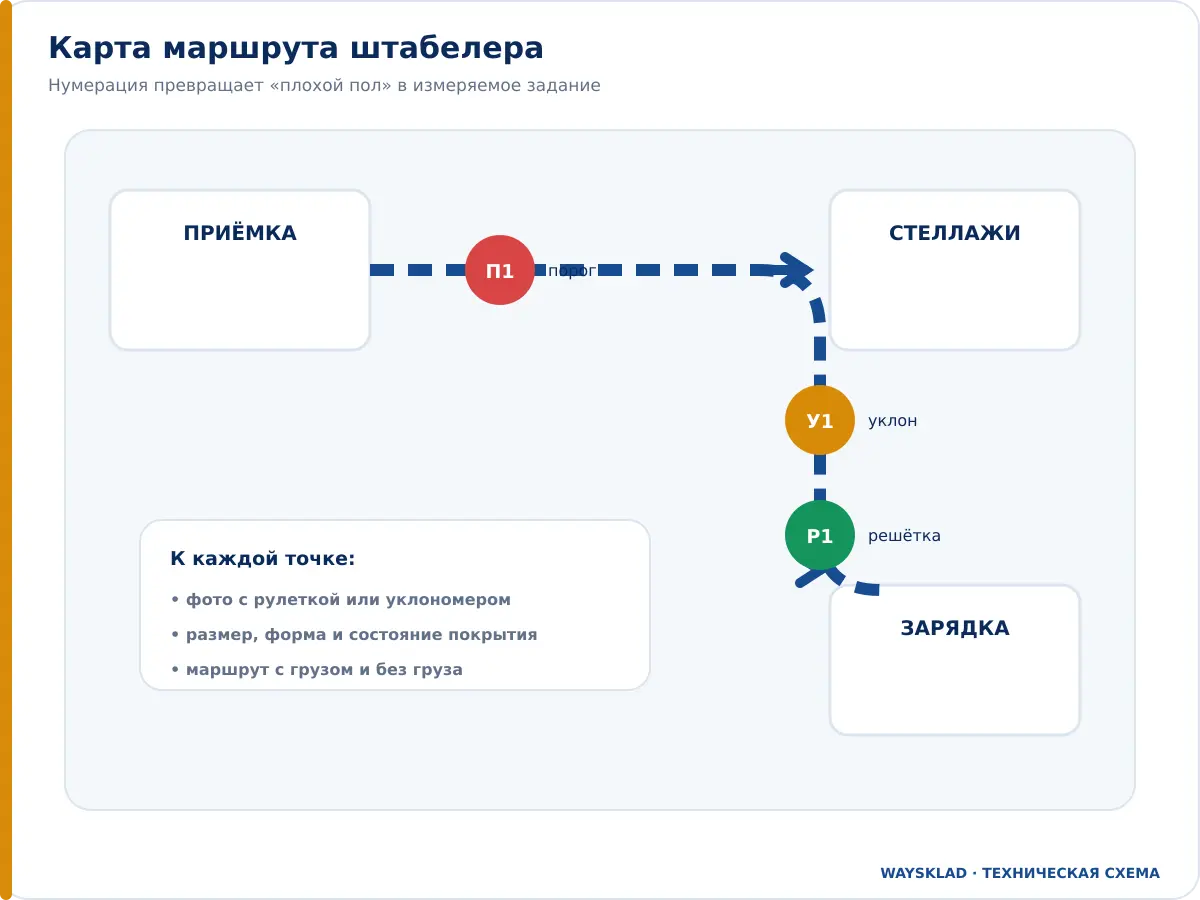

Рекомендация WaySklad. Нумеруйте проблемные точки на плане склада: П1 — порог, У1 — уклон, Р1 — решётка. К каждой точке приложите фотографию с рулеткой или показанием уклономера. Такой файл позволяет сравнивать модели по одинаковым исходным данным, а не по словесному описанию «есть небольшой порожек». Остальные критерии выбора собраны в материале какой самоходный штабелер выбрать.

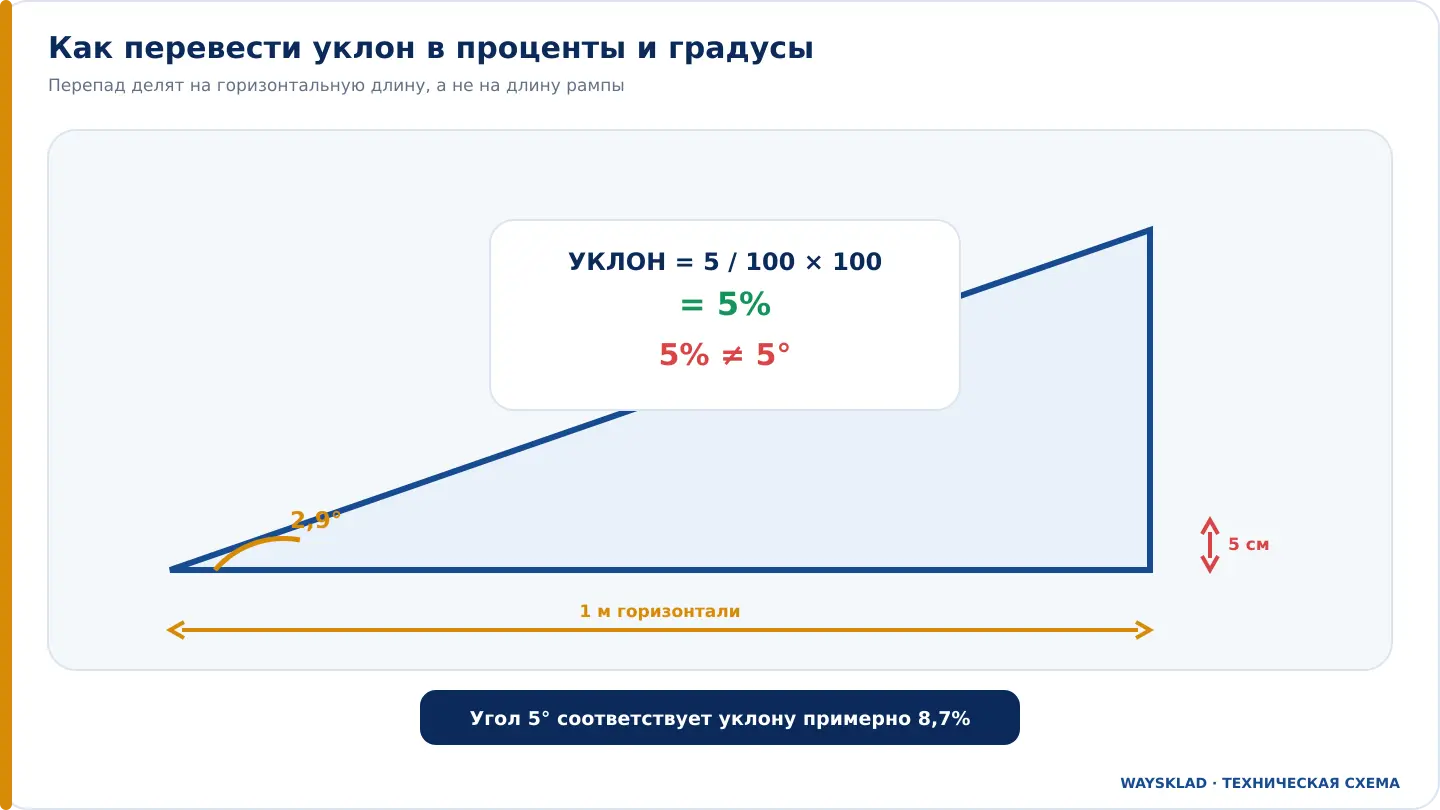

Как перевести уклон из процентов в сантиметры и градусы

В характеристиках складской техники уклон обычно указывают в процентах. Это отношение вертикального перепада к горизонтальной длине участка, умноженное на 100.

Уклон, % = перепад высоты, м / горизонтальная длина, м × 100.

Если пол поднимается на 5 см за 1 м горизонтальной длины, уклон равен 5%. Геометрический угол при этом составляет примерно 2,9°, а не 5°. Для перевода используется формула: угол = arctg(уклон / 100).

Уклон	Подъём на 1 м горизонтали	Примерный угол
3%	3 см	1,7°
5%	5 см	2,9°
8%	8 см	4,6°
10%	10 см	5,7°

Ошибка в единицах существенна. Угол 5° соответствует уклону примерно 8,7%, то есть заметно больше паспортных 5% у многих компактных моделей.

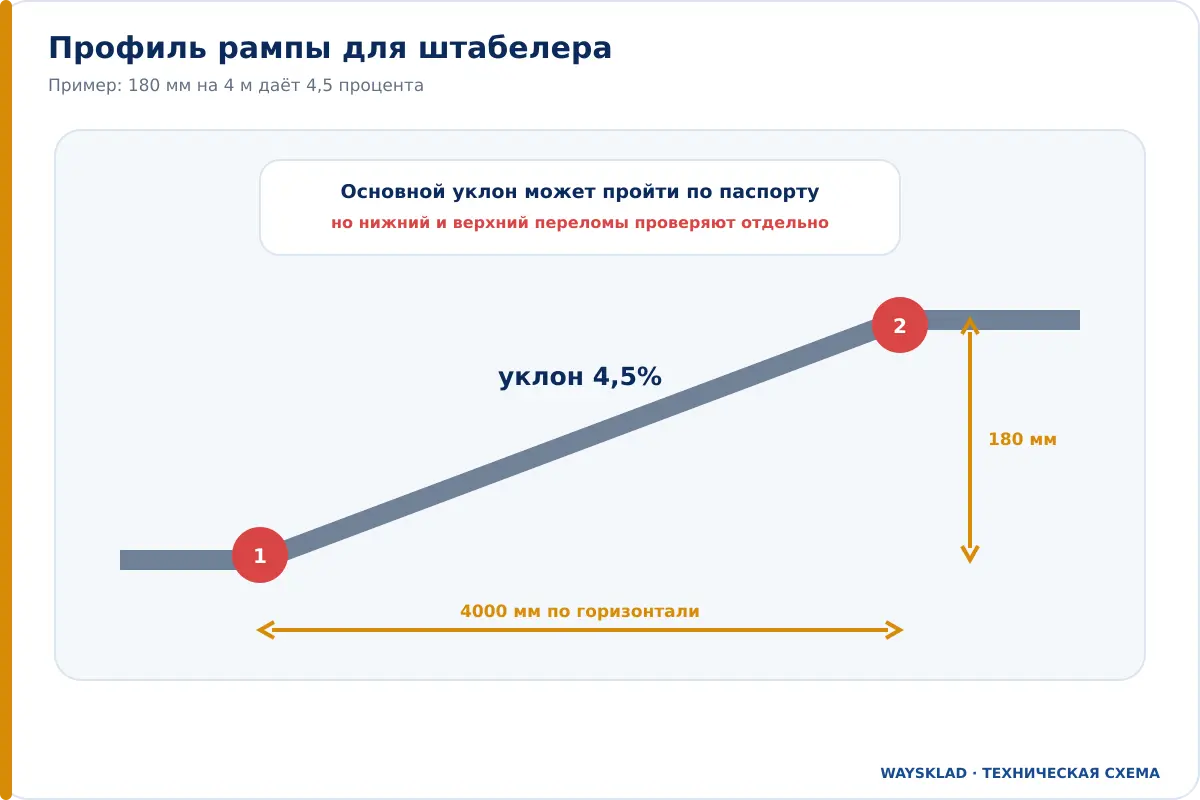

Пример измерения рампы

Высота рампы относительно нижнего пола — 180 мм, горизонтальная длина — 4000 мм. Расчёт: 0,18 / 4,00 × 100 = 4,5%. Это только геометрия основного участка. Отдельно нужно измерить вход и выход с рампы: короткий резкий перелом может ограничить проезд раньше, чем сам уклон 4,5%.

Если по паспорту модель преодолевает 5% с грузом, нельзя автоматически считать рампу подходящей. Нужно подтвердить массу груза, состояние покрытия, направление движения, переходы сверху и снизу, торможение и допустимость регулярного цикла у производителя.

Что означает «уклон с грузом / без груза»

Это два разных паспортных режима. У модели может быть указано, например, 5/10%: первое значение относится к движению с номинальной нагрузкой, второе — без неё. Использовать второе значение для загруженного штабелера нельзя.

Паспортный максимум также не следует воспринимать как рекомендуемый постоянный рабочий уклон. В технической таблице может не быть указано:

• как долго техника должна двигаться на предельном подъёме;
• с какой скоростью и при каком состоянии аккумулятора проводилось измерение;
• какое покрытие и материал ведущего колеса использовались;
• допустима ли остановка, повторный старт или парковка на склоне;
• разрешено ли штабелирование на наклонной поверхности.

Эти условия нужно искать в руководстве по эксплуатации конкретной модификации. Если руководство не даёт ответа, значение следует подтвердить у поставщика или производителя письменно.

Рекомендация WaySklad. Для регулярной рампы сначала проверьте остаточную грузоподъёмность штабелера и не подбирайте модель «впритык» к числу из таблицы. Сначала подтвердите методику измерения паспортного уклона, затем проведите контролируемое испытание на объекте с рабочим грузом и обученным оператором.

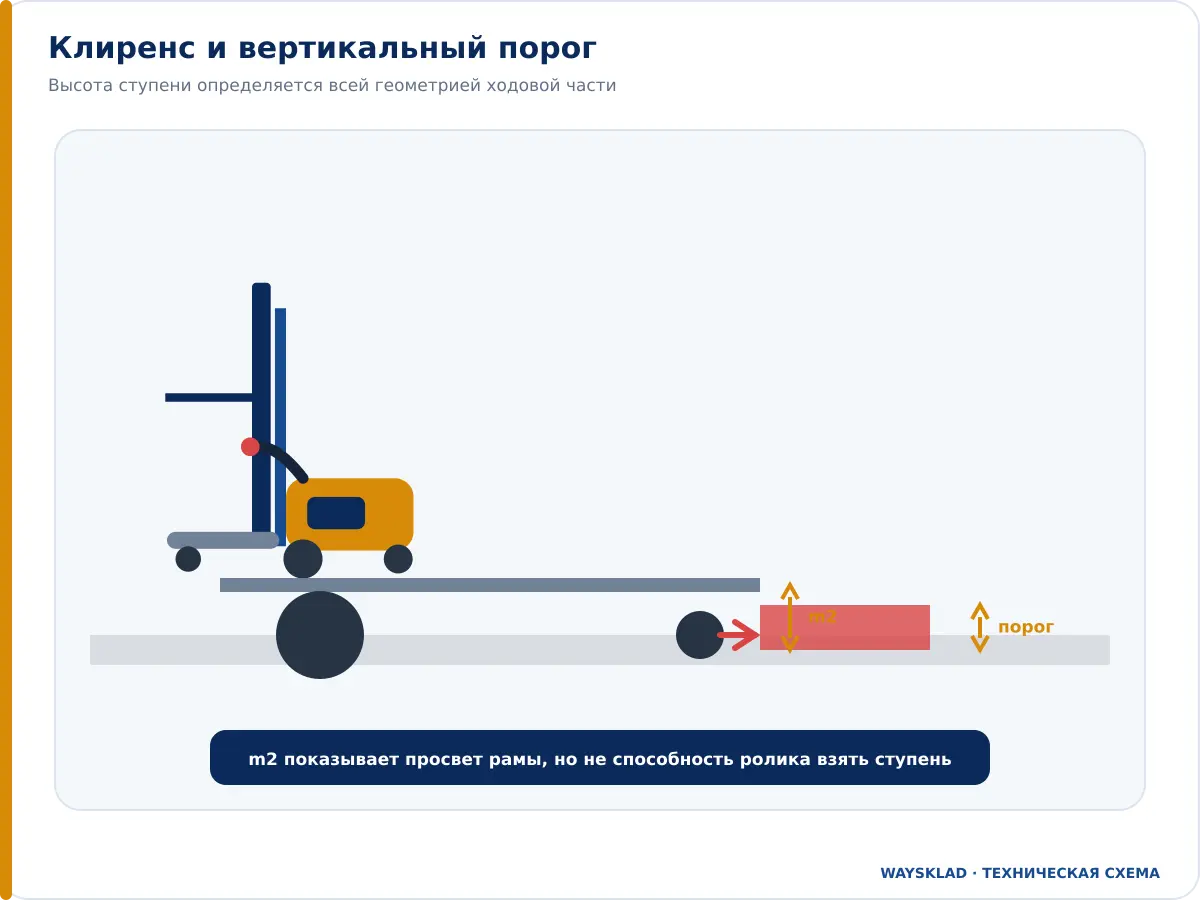

Клиренс не равен высоте допустимого порога

Дорожный просвет m2 — расстояние от пола до одной из нижних точек техники, обычно в средней части колёсной базы по принятой схеме измерения. Он показывает риск зацепить днищем плавную выпуклость, но сам по себе не отвечает, переедет ли машина вертикальную ступень.

Проходимость порога зависит сразу от нескольких параметров:

• диаметра ведущего колеса и подвилочных роликов;
• того, какое колесо подходит к порогу первым;
• расстояния между колёсами и нижними точками рамы;
• высоты и формы опорных консолей;
• массы и положения груза;
• формы кромки — вертикальной, округлой или выполненной как плавный скос;
• сцепления перед препятствием и после него.

Порог 15 мм с острой вертикальной кромкой и плавный переход высотой 15 мм — разные препятствия. На первом маленький грузовой ролик получает удар и может остановиться; на втором высота набирается постепенно.

Поэтому нельзя использовать правило «порог ниже клиренса — проезд разрешён». Допустимую геометрию перехода подтверждают руководством или испытанием. Если точку можно изменить, обычно надёжнее убрать ступень, отремонтировать шов или установить рассчитанную переходную плиту, чем постоянно брать препятствие ходом.

Что проверить у переходной плиты

• расчётную грузоподъёмность с учётом штабелера, груза и локальных колёсных нагрузок;
• достаточную ширину и боковую защиту там, где возможен сход колеса;
• фиксацию от смещения;
• нескользкую поверхность;
• плавные входную и выходную кромки;
• совместимость уклона и переломов с конкретной моделью.

При работе у кузова и дока случайный лист металла или бытовой резиновый пандус не подтверждает ни несущую способность, ни устойчивость под колёсами складской техники.

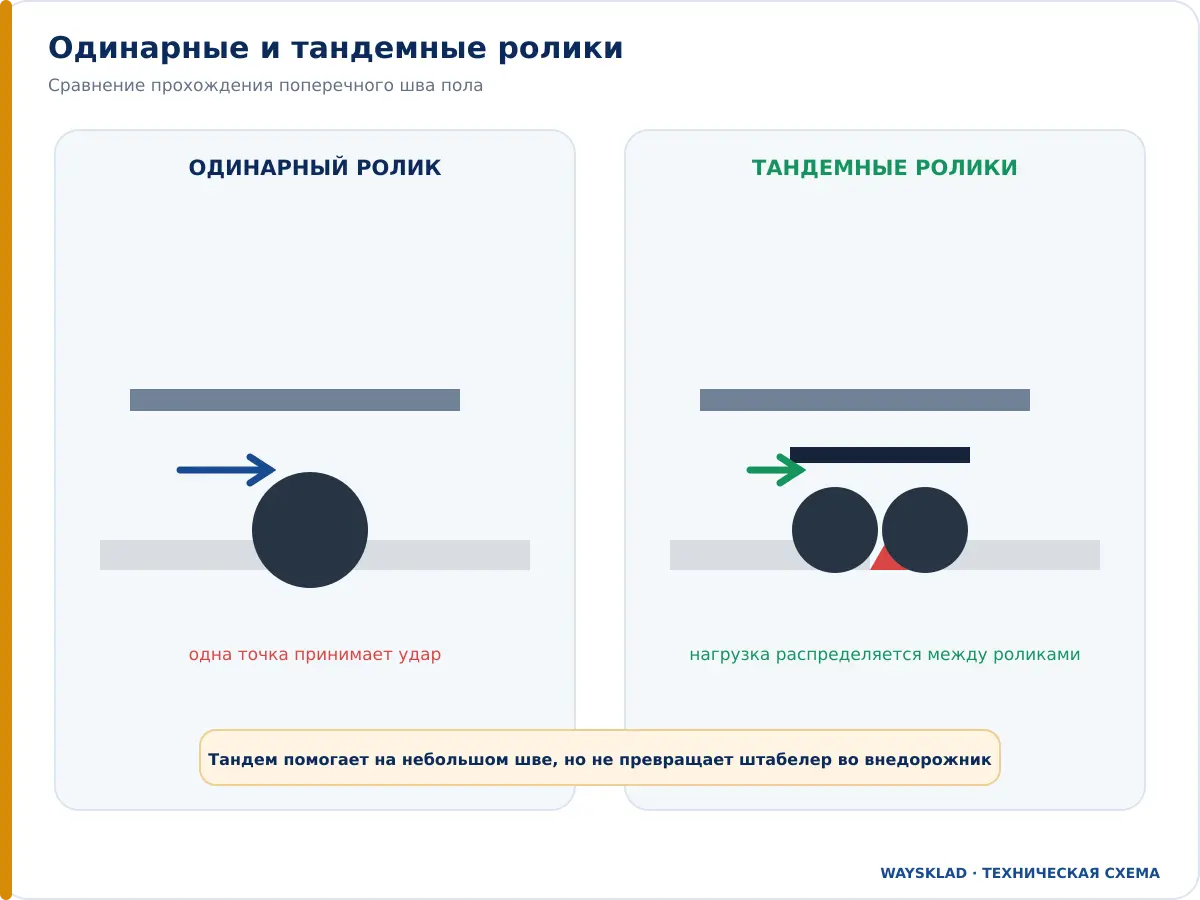

Колёса и ролики: что меняется на швах и неровностях

Для компактных складских штабелеров полиуретан — распространённый материал колёс. На твёрдом гладком покрытии он обеспечивает малое сопротивление качению, точное управление и сравнительно низкий шум. Но выбор материала нельзя отделять от диаметра, ширины, конструкции роликов и состояния пола.

Решение	Где помогает	Ограничение
Одинарные подвилочные ролики	Гладкий пол, простая конструкция	Сильнее реагируют на поперечные швы и локальные кромки
Тандемные ролики	Частые небольшие стыки и швы; нагрузка распределяется между несколькими точками	Не превращают складскую машину в внедорожную и не разрешают высокие пороги
Базовый подъём опор	Рампы, неровные переходы и транспортирование, если функция предусмотрена моделью	Нужно учитывать отдельную грузоподъёмность опор и правила производителя
Ведущее колесо для влажных полов	Помогает улучшить сцепление в подтверждённых условиях	Не заменяет уборку воды, масла, льда и загрязнений
Крупные пневматические колёса техники другого класса	Грубый асфальт, щебень и наружные площадки	Увеличивают габариты и могут потребовать другой тип машины

Linde и Toyota предлагают отдельные исполнения штабелеров с начальным или базовым подъёмом опор именно для рамп и неровных полов. Это важный сигнал: способность работать на сложном переходе определяется конструкцией модели, а не только мощностью двигателя.

Сравнение паспортных данных двух штабелеров на 1,5 т

Одинаковая номинальная грузоподъёмность не означает одинаковую пригодность для маршрута. Ниже приведены открытые характеристики двух сопровождаемых моделей. Перед заказом их нужно сверить с паспортом конкретного артикула и высоты мачты.

Модель	Номинальная грузоподъёмность	Дорожный просвет	Уклон с грузом / без груза	Материал колёс
REM CQDA1530	1500 кг	26 мм	3/10%	Полиуретан
OXLIFT PSE15L 2900 / базовая платформа PSE15L-C	1500 кг при указанном центре нагрузки	27 мм в опубликованной спецификации PSE15L	5/10%	Полиуретан

Разница показательна. Клиренс отличается всего на 1 мм, а заявленный уклон с грузом — 3% против 5%. Значит, выбирать модель для рампы только по m2 нельзя. Необходимо отдельно сравнивать тягу, торможение, массу, колёсную схему и условия, в которых получены паспортные значения.

Для REM CQDA1530 центр нагрузки в открытой карточке указан 500 мм, а для PSE15L производитель приводит свои условия номинальной нагрузки. Поэтому таблица не доказывает, что обе машины пройдут одну рампу с одной и той же паллетой: фактический центр тяжести, остаточная грузоподъёмность и состояние пола нужно проверить отдельно.

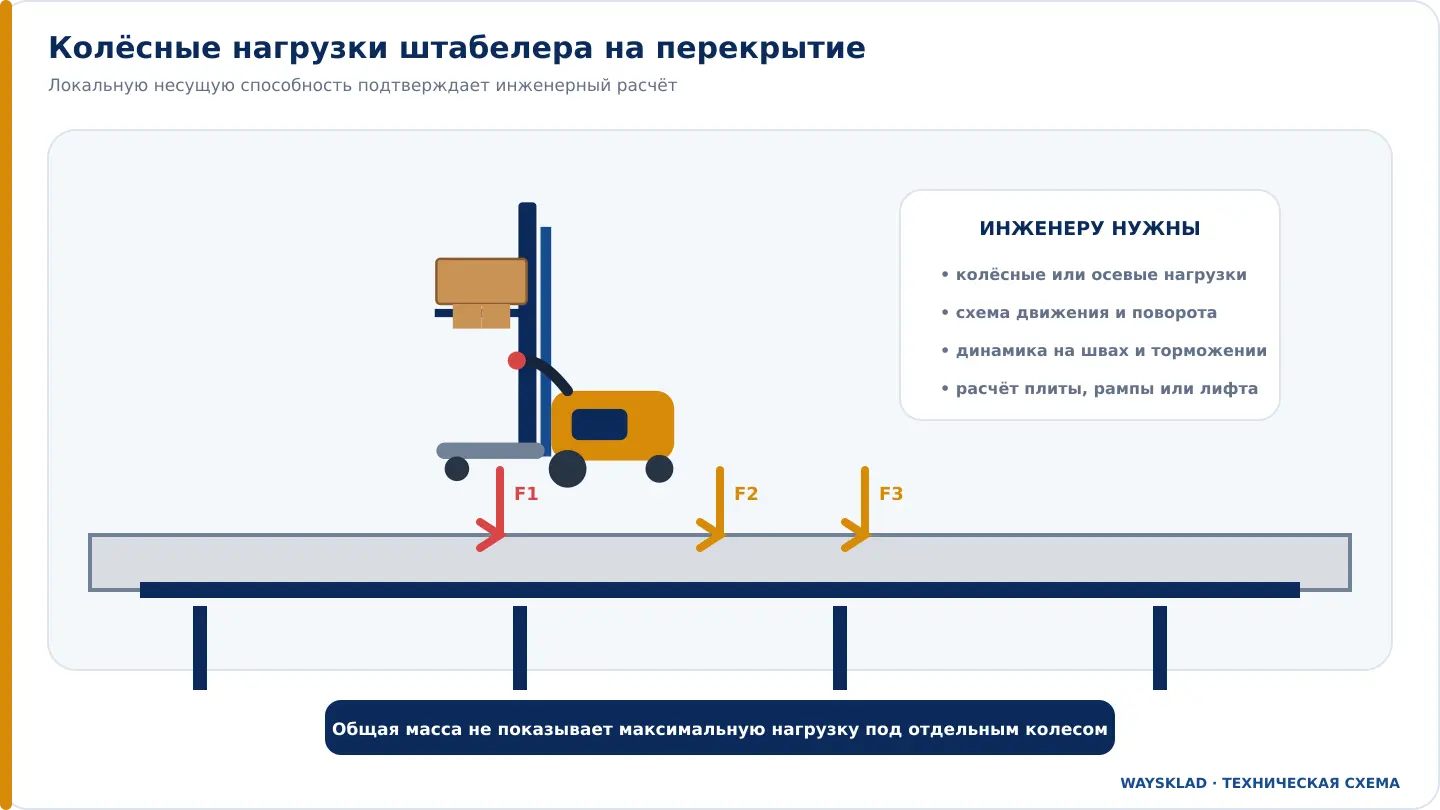

Как проверить несущую способность пола, антресоли и лифта

Для грубой первичной оценки складывают служебную массу штабелера, массу аккумулятора, если она не включена производителем, груз, оператора на платформенной модели и навесное оборудование. Но это не окончательный расчёт.

Пол воспринимает нагрузку через колёса, поэтому инженеру нужны не только суммарные килограммы, но и:

• максимальные осевые или колёсные нагрузки с грузом и без него;
• размер пятна контакта и материал колёс;
• положение груза и мачты;
• схема движения и поворота;
• динамический коэффициент для швов, торможений и разгонов;
• характеристики плиты, перекрытия, рампы, лифта или доклевеллера.

Если рассматривается штабелер с платформой или без неё, в расчёт также включают оператора и рабочий габарит. Для грузового лифта дополнительно проверяют паспортную грузоподъёмность кабины, размеры дверей и кабины, пороги, зазор у шахты, фиксацию техники и допустимость такого способа транспортировки. Для антресоли или старого перекрытия заключение должен дать ответственный инженер на основе расчётных данных, а не продавец техники по фотографии.

Сумма «масса штабелера + груз» нужна для первого фильтра, но не заменяет расчёт локальной нагрузки на колесо и проверку несущей конструкции.

Можно ли использовать самоходный штабелер на улице

Перед наружным маршрутом отдельно проверьте материал GEL или Li-ion аккумулятор для штабелера. Обычный компактный складской штабелер с небольшими полиуретановыми колёсами нельзя автоматически считать уличной машиной. Даже ровный на вид асфальт имеет швы, выбоины, песок, воду, снег и температурные перепады. Кроме проходимости, нужно проверить защиту электрооборудования, температурный диапазон, аккумулятор, торможение и разрешение производителя.

Короткий сухой участок между воротами и кузовом может быть допустим для конкретной модели, если маршрут ровный и это подтверждено руководством. Постоянная работа по грубому асфальту, щебню, грунту или снегу — другой сценарий. Для него рассматривают технику с подходящими колёсами, дорожным просветом и конструкцией, а иногда вилочный погрузчик или специальную внедорожную модель.

Если наружный участок неизбежен, в техническое задание включают:

• минимальную и максимальную температуру;
• осадки и возможность образования льда;
• фотографии и профиль покрытия;
• длину маршрута и число циклов;
• максимальный груз и его центр тяжести;
• место хранения и зарядки техники.

Пошаговое обследование маршрута до покупки

1. Нарисуйте полный путь. Отметьте разгрузку, приёмку, стеллажи, производственные зоны, лифт, зарядную и стоянку.
2. Найдите худшие точки. Пороги, рампы, разбитые швы, решётки, люки, мокрые участки и резкие повороты.
3. Измерьте уклоны. Для каждого участка запишите перепад, горизонтальную длину, процент и поперечный наклон.
4. Измерьте локальные препятствия. Рядом проверьте ширину прохода Ast; измерьте высоту, ширину и форму кромки; приложите фотографию с масштабом.
5. Проверьте покрытие. Материал, запылённость, воду, масло, лёд и регулярность уборки.
6. Соберите данные о грузе. Максимальная масса, размеры, центр тяжести, высота и способ фиксации на поддоне.
7. Получите паспорт техники. Нужны значения с грузом и без груза, m2, колёсная схема, условия эксплуатации и правила движения по склонам.
8. Проверьте несущие конструкции. Передайте инженеру колёсные или осевые нагрузки для перекрытий, рамп и лифта.
9. Устраните устранимое. Часто ремонт одного порога или шва дешевле, чем постоянный износ и выбор более крупной машины.
10. Проведите контролируемое испытание. Сначала без груза, затем с рабочим грузом — только в рамках руководства, под надзором ответственного специалиста и без посторонних в зоне проверки.

Рекомендация WaySklad. В коммерческом запросе прикладывайте не только «уклон 5%», но и профиль перехода сверху и снизу. Именно короткий перелом или порог часто становится причиной контакта рамы с полом, хотя основной участок формально соответствует паспорту.

Матрица решений по состоянию пола

Сценарий	Что проверить	Предварительное решение
Гладкий бетон или полимерное покрытие, маршрут без перепадов	Несущую способность, загрязнения и швы	Обычный компактный самоходный штабелер может подойти после проверки остальных параметров
Частые узкие деформационные швы	Ширину, глубину, направление пересечения и диаметр роликов	Ремонт швов или тандемные ролики, если они доступны и подтверждены для модели
Дверной порог с вертикальной кромкой	Высоту, обе стороны, место для плавного перехода и расчётную нагрузку	Убрать ступень или применить рассчитанную закреплённую плиту; не ориентироваться только на клиренс
Регулярная рампа	Уклон с грузом, переломы, сцепление, торможение и правила движения	Модель с подтверждённой работой на уклоне; при необходимости — базовый подъём опор
Мокрый производственный пол	Источник жидкости, уборку, материал ведущего колеса и тормозной путь	Сначала устранить скользкие загрязнения; затем согласовать специальное колесо или исполнение
Грубый асфальт, выбоины, щебень или грунт	Весь наружный режим и климат	Обычный складской штабелер часто не подходит; нужен другой класс или специальное исполнение

Частые ошибки

1. Сравнивают порог только с клиренсом. Малый ролик упирается в кромку раньше, чем рама касается пола. Нужно оценивать всю геометрию и форму перехода.
2. Путают проценты и градусы. Уклон 5° — это около 8,7%, а не 5%. Записывайте перепад и длину, чтобы исходные данные можно было перепроверить.
3. Берут значение без груза. Число после косой черты не относится к загруженной машине. Сверяйте порядок значений в паспорте.
4. Измеряют только середину рампы. Нижний и верхний переломы могут оказаться критичнее основного уклона. Нужен профиль всего перехода.
5. Игнорируют воду, пыль и масло. Формально ровный пол становится скользким. Убирайте источник загрязнения и проверяйте сцепление.
6. Считают тандемные ролики внедорожной опцией. Они сглаживают небольшие стыки, но не делают допустимыми ямы, бордюры и щебень.
7. Проверяют только пустой штабелер. Под нагрузкой меняются тяга, торможение, деформация колёс и поведение на переломе. Испытание должно охватывать рабочий режим в пределах инструкции.
8. Не запрашивают нагрузку на колёса. Суммарная масса не подтверждает пригодность перекрытия, лифта или рампы. Нужны данные производителя и инженерный расчёт.

Что отправить специалисту WaySklad

• план маршрута с длиной каждого участка;
• фотографии и размеры порогов, швов, решёток и выбоин;
• перепад и горизонтальную длину каждой рампы;
• сведения о воде, масле, пыли, температуре и наружных участках;
• максимальную массу, размер и центр тяжести груза, а также тип и ориентацию паллеты;
• требуемую высоту подъёма и мачту;
• данные о перекрытиях, лифте и доклевеллере;
• число циклов за смену и направление движения по рампе.

После этого можно предметно запросить клиренс, колёсную схему, уклон с грузом, базовый подъём и допустимые условия эксплуатации конкретной модели.

FAQ

Какой пол считается подходящим для самоходного штабелера?

Твёрдый, несущий, чистый и нескользкий, без выбоин, опасных щелей и резких перепадов. Допустимые уклоны и неровности определяют по паспорту конкретной модели, а не по универсальной цифре.

Можно ли штабелеру переезжать металлический порог?

Только если геометрия перехода, сцепление и несущая способность подтверждены для конкретной машины. Высота порога меньше клиренса сама по себе ничего не гарантирует. Предпочтительно убрать ступень или сделать рассчитанный плавный переход.

Что значит преодолеваемый уклон 5/10%?

Обычно это максимальный уклон с грузом и без груза соответственно, но порядок нужно сверить по заголовку таблицы. Пять процентов — подъём 5 см на 1 м горизонтали, примерно 2,9°.

Можно ли поднимать паллету на рампе?

Штабелирование следует выполнять на ровной площадке, если руководство конкретной модели прямо не предусматривает иной режим. На уклоне уменьшается запас устойчивости и сложнее контролировать груз.

Какие ролики лучше для пола со швами?

Тандемные ролики часто мягче проходят небольшие поперечные стыки и распределяют нагрузку. Но решение зависит от ширины и глубины шва, направления движения и доступных опций модели; дефектный шов лучше отремонтировать.

Подойдёт ли полиуретановое колесо для мокрого пола?

Стандартное колесо нельзя автоматически считать подходящим для влажного или замасленного покрытия. Сначала устраняют загрязнение, затем проверяют рекомендации производителя; у некоторых марок доступны специальные колёса с повышенным сцеплением.

Можно ли ездить штабелером по асфальту?

Только если производитель разрешает конкретные наружные условия, а покрытие соответствует требованиям. Грубый, мокрый, снежный или разбитый асфальт часто выходит за назначение компактного складского штабелера.

Нужно ли учитывать массу самого штабелера?

Да. Для пола, рампы и лифта учитывают технику, аккумулятор, груз, оператора на платформе и оборудование. Для окончательной проверки нужны колёсные или осевые нагрузки и расчёт несущей конструкции.

Итог

Для самоходного штабелера нужен не абстрактно «ровный пол», а подтверждённый рабочий маршрут. Измерьте уклоны, пороги, швы, решётки и скользкие зоны; проверьте несущую способность; затем сопоставьте данные с паспортными параметрами конкретной модификации. Уклон с грузом, уклон без груза и дорожный просвет отвечают на разные вопросы и не заменяют анализ геометрии переходов.

Для подбора отправьте специалистам WaySklad план маршрута, фотографии проблемных точек, расчёт уклонов, массу и размеры груза. Телефон: 8 800 550-60-95. Почта: zakaz@waysklad.ru. Окончательную пригодность модели следует подтвердить руководством по эксплуатации, данными производителя и контролируемой проверкой на объекте.
