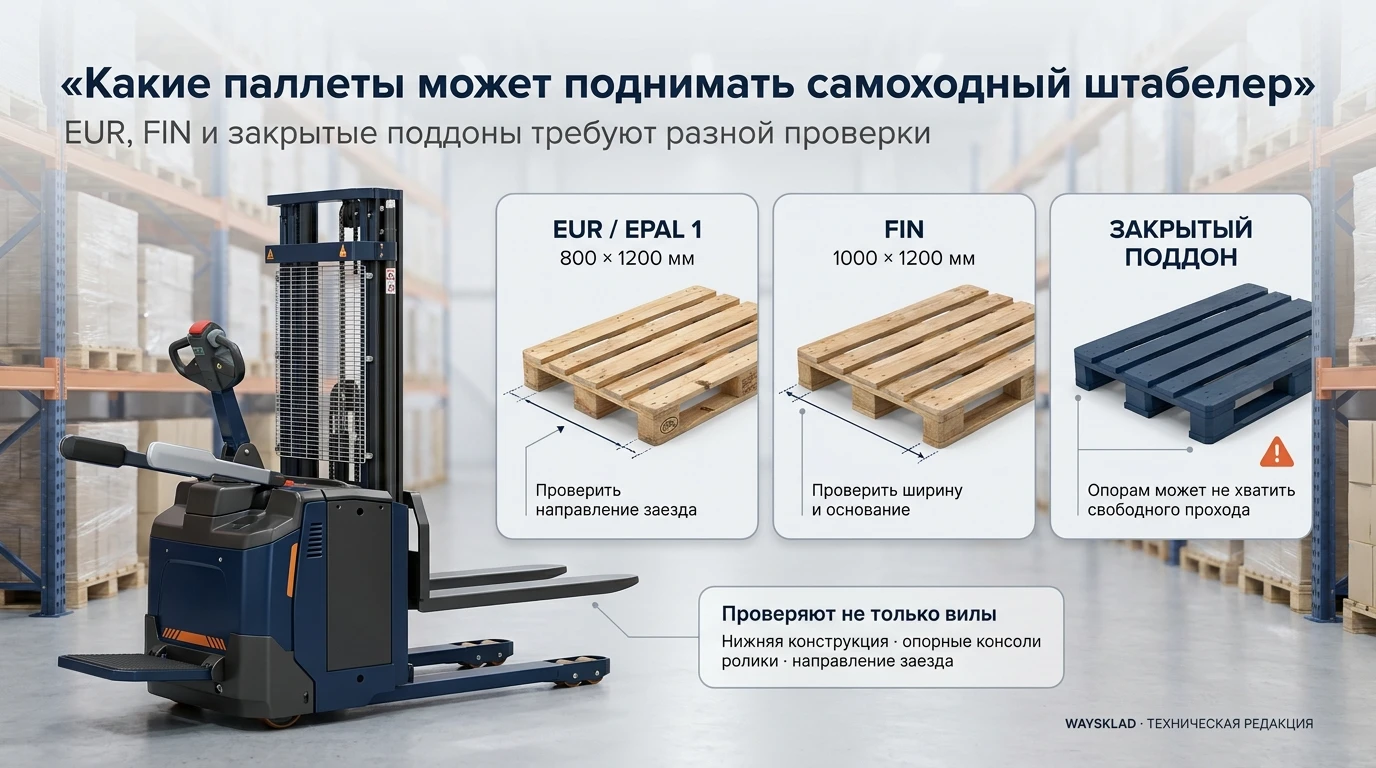

Какие паллеты может поднимать штабелер: EUR, FIN и закрытые поддоны
Кратко
Материал
Стандартный штабелер с фиксированными опорными консолями обычно подбирают для открытых снизу поддонов, в которые одновременно входят вилы и опоры с роликами. Но надпись «вилы 1150 × 550 мм» ещё не гарантирует совместимость даже с поддоном 800 × 1200 мм. Нужно знать направление заезда, высоту и ширину проёмов, расположение нижних досок или полозьев, размеры опорных консолей и фактический центр нагрузки. Для закрытых поддонов могут потребоваться разнесённые опоры, самонесущие вилы, выдвижная каретка или противовесная конструкция. Надёжный способ проверки — сопоставить чертежи техники и поддона, а затем выполнить пробный захват реального образца без груза и с рабочим грузом. Остальные критерии подбора собраны в руководстве какой штабелер выбрать для склада.
Подходящие модели можно предварительно сравнить в разделе самоходные штабелеры, но окончательную совместимость подтверждают только по полной геометрии.
Главная причина ошибок проста: клиент сообщает только длину и ширину поддона, а продавец смотрит только на длину и наружную ширину вил. Между ними остаётся невидимая до поставки часть — нижняя конструкция поддона и ход опорных консолей штабелера.
Почему двух размеров поддона недостаточно
Поддоны с одинаковым пятном 1200 × 1000 мм могут иметь разную высоту, число досок, расположение блоков, рамное основание, сплошную нижнюю поверхность или отдельные полозья. Поэтому габарит сверху не отвечает на вопрос, сможет ли штабелер войти под груз.

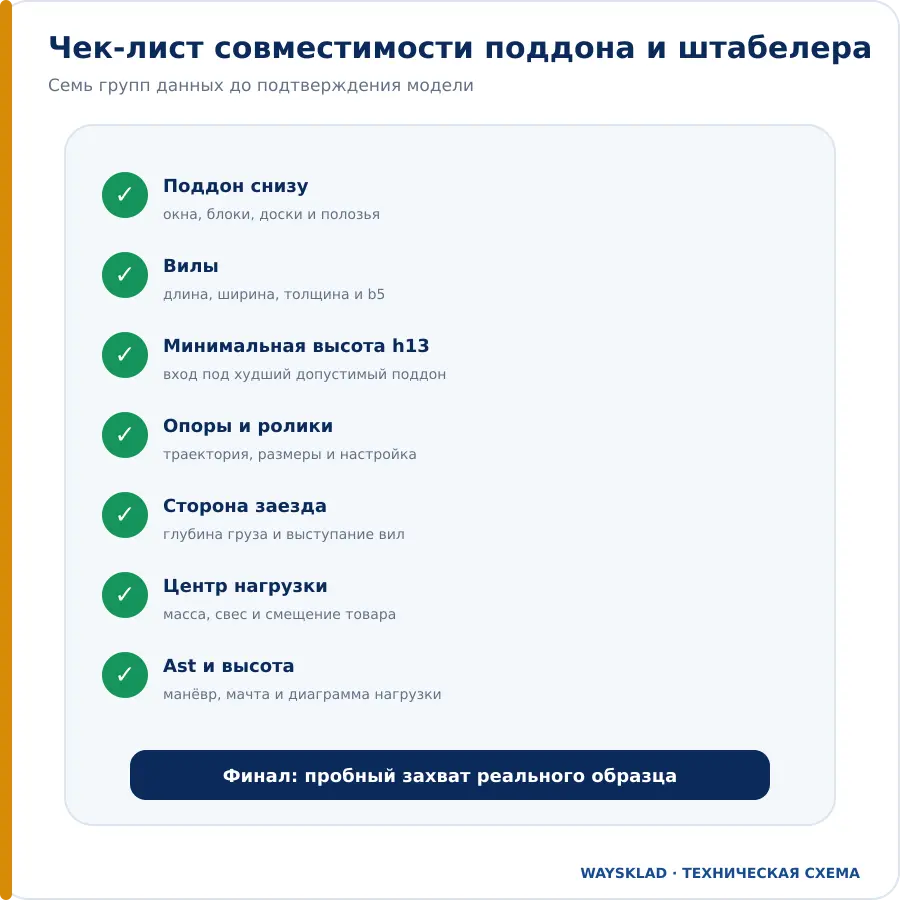

Для совместимости нужно проверить пять групп параметров:
- Пятно поддона. Длина и ширина, например 800 × 1200 или 1000 × 1200 мм.
- Нижняя конструкция. Открытые окна, блоки, доски, полозья и сплошные участки.
- Направление заезда. Со стороны 800, 1000 или 1200 мм.
- Геометрия техники. Вилы, опорные консоли, ролики и минимальная высота.
- Груз. Масса, распределение и расстояние центра тяжести от спинки вил.
Совместимость определяет не название «европаллета» и не один размер вил, а свободная траектория вил, опор и роликов внутри или снаружи нижней части поддона.

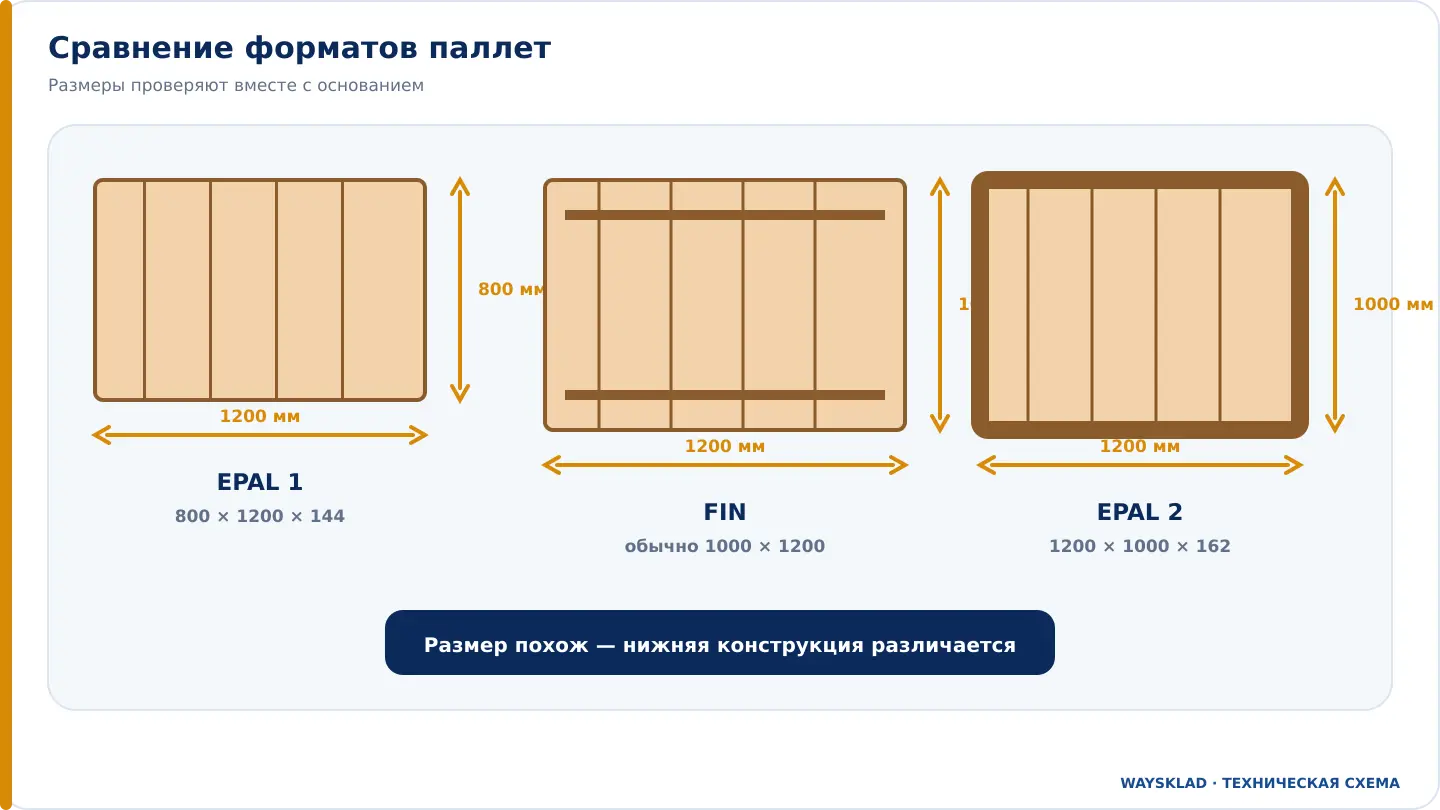

Основные форматы паллет: EUR, FIN и другие
Размеры в таблице нужны для первичного отбора. Они не заменяют осмотр нижней части конкретного поддона.
| Тип поддона | Номинальный размер | Что важно для штабелера |
|---|---|---|
| EPAL 1, стандартная европаллета | 800 × 1200 × 144 мм | Блочная конструкция и доступ с четырёх сторон для подходящей техники; направление заезда всё равно влияет на вилы и опоры |
| FIN-поддон | Обычно 1000 × 1200 × 147 мм | Шире европаллеты; нужно сверить окна, нижние доски и расстояние между блоками |
| EPAL 2 | 1200 × 1000 × 162 мм | Имеет рамное основание; одинаковое с FIN пятно не означает одинаковую нижнюю конструкцию |
| EPAL 6, полупаллета | 800 × 600 × 144 мм | Стандартные вилы 1150 мм могут далеко выступать за короткий поддон |
| Одноразовый деревянный поддон | Размеры и конструкция различаются | Нужны фактические замеры; обозначение «евроразмер» не подтверждает стандарт EPAL |
| Пластиковый закрытый или полозный поддон | Зависит от модели | Определяющими становятся входные окна, сплошное дно и расположение полозьев |
Официальная спецификация EPAL указывает для EPAL 1 размер 800 × 1200 × 144 мм, 11 досок и 9 блоков. Для EPAL 2 при пятне 1200 × 1000 мм высота составляет 162 мм, а конструкция включает 17 досок. Уже это показывает, почему поддоны одинакового или близкого формата нельзя автоматически считать взаимозаменяемыми для штабелера.

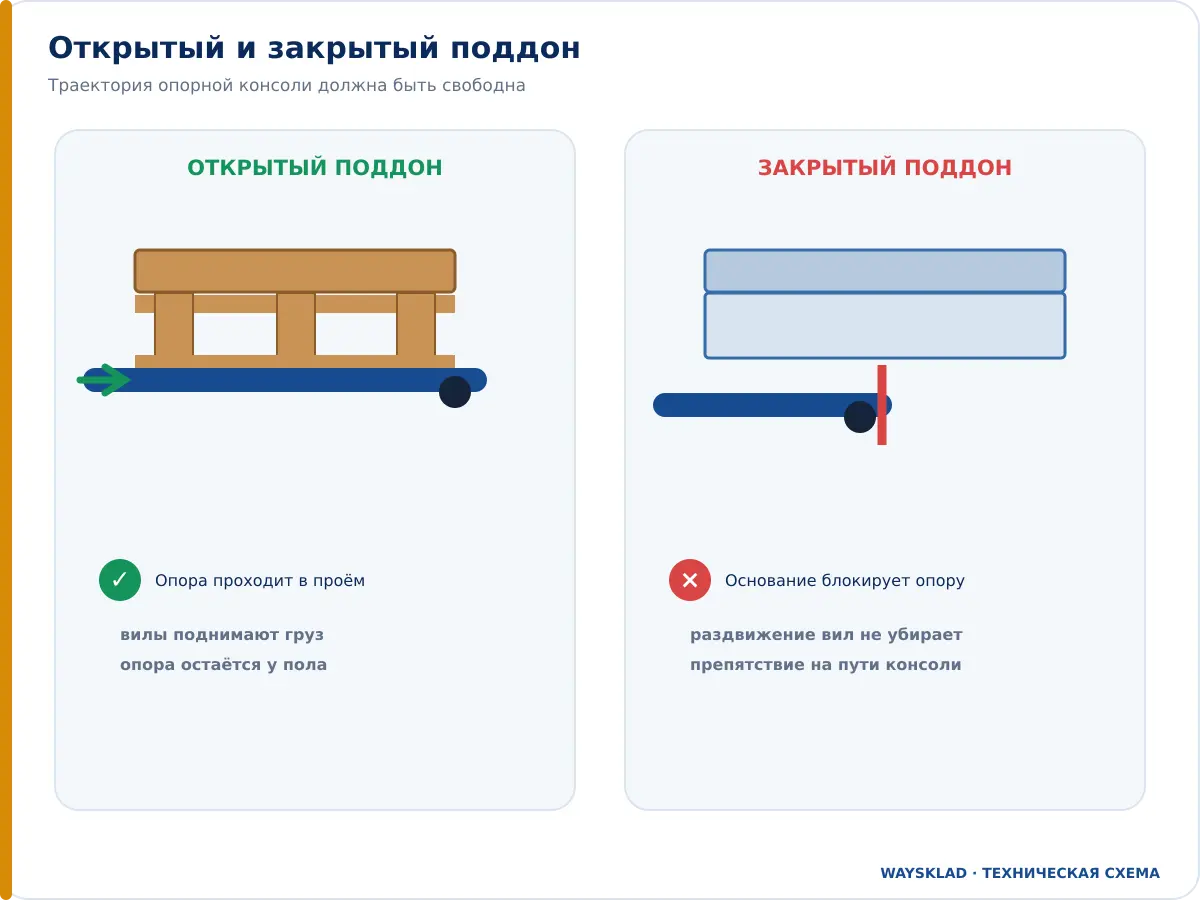

Открытый и закрытый поддон: что именно мешает штабелеру
У обычного поводкового штабелера под вилами расположены длинные опорные консоли с грузовыми роликами. Они нужны для устойчивости машины. При захвате паллеты вилы поднимают груз, а опоры остаются у пола и заходят под поддон либо проходят через предусмотренные проёмы.
Если снизу есть доска, сплошной полоз, рамное основание или пластиковая поверхность на пути опоры, стандартная конструкция может упереться в поддон. Увеличить подъём вил в этот момент недостаточно: препятствие находится на траектории опорной консоли.

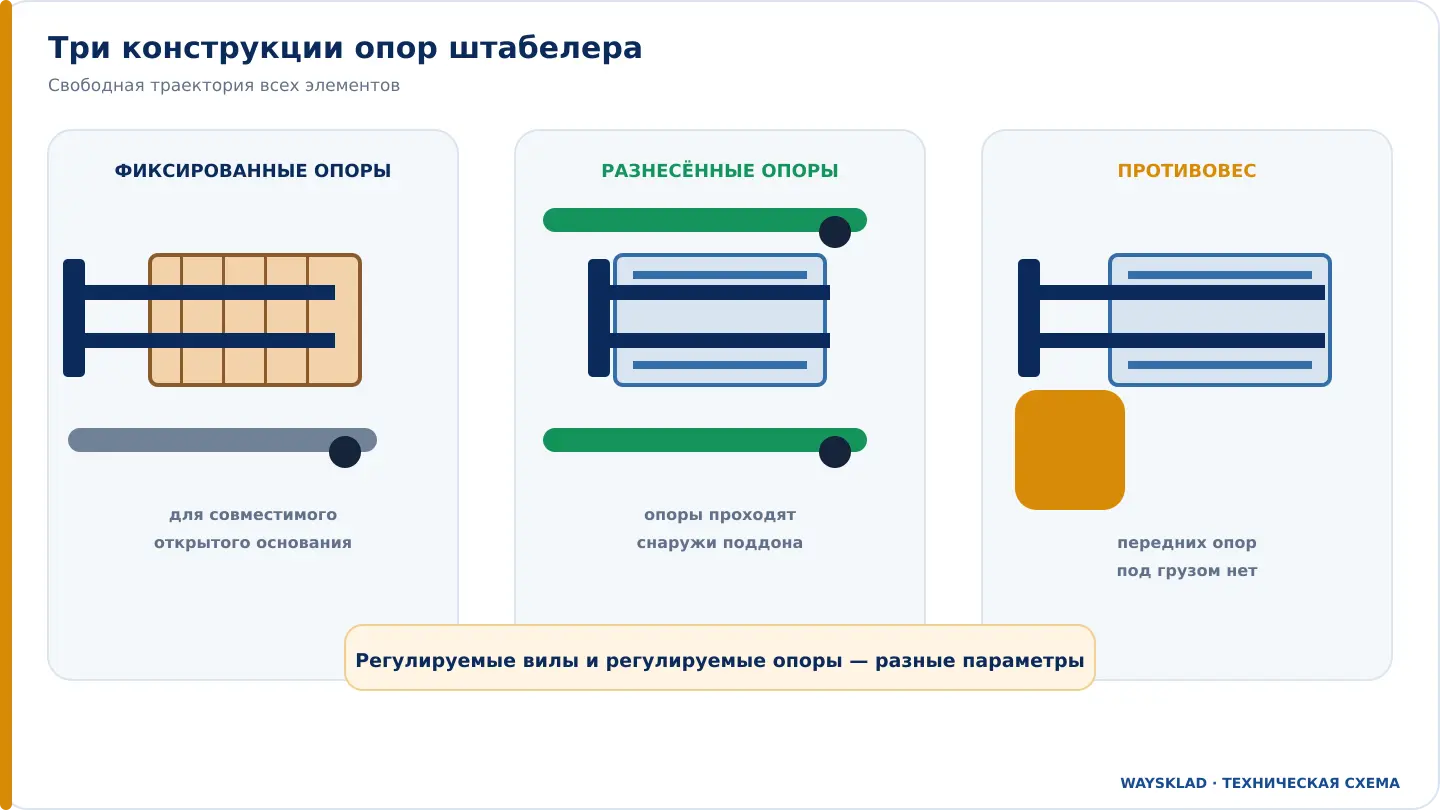

| Конструкция штабелера | Как расположены опоры | Типичная область применения |
|---|---|---|
| Фиксированные опорные консоли под вилами | Входят в нижние проёмы поддона вместе с вилочной зоной | Открытые поддоны с совместимой геометрией |
| Разнесённые опоры, straddle | Проходят снаружи поддона; вилы работают между ними | Закрытые и разные по ширине поддоны при подходящем диапазоне регулировки |
| Самонесущие вилы с противовесом | Перед вилами нет длинных опорных консолей | Закрытые поддоны, станции и зоны, куда опоры не входят |
| Выдвижные вилы или каретка | Вилы выдвигаются относительно опорной части | Зависит от хода механизма и конкретного грузоносителя |
Toyota и Linde прямо указывают, что штабелеры с разнесёнными регулируемыми опорами предназначены в том числе для закрытых поддонов и грузоносителей разной ширины. Противовесная схема решает ту же геометрическую проблему другим способом: отсутствие передних опор освобождает пространство под грузом, но меняет габариты, массу и требуемый проход техники.
Раздвижные вилы не равны разнесённым опорам
Это два разных параметра, которые часто смешивают.
- Раздвижные вилы меняют расстояние между самими вилами и помогают совместить их с окнами поддона или шириной груза.
- Разнесённые опоры меняют положение несущих консолей относительно поддона, чтобы они проходили снаружи или по разрешённым каналам.
Если вилы раздвигаются, а опорные консоли остаются на пути сплошной нижней доски, проблема закрытого поддона сохраняется. И наоборот: широкие опоры снаружи поддона не помогут, если вилы нельзя выставить под точки опирания груза.
Примеры таких машин представлены среди ручных штабелеров с раздвижными вилами. В карточке ручного PROLIFT MS 1516 на WaySklad указана регулируемая ширина вил 280–860 мм. Это полезная характеристика, но для подтверждения совместимости с закрытым поддоном дополнительно нужны внутренняя ширина между опорами, их наружный габарит, высота, длина и схема поддона.

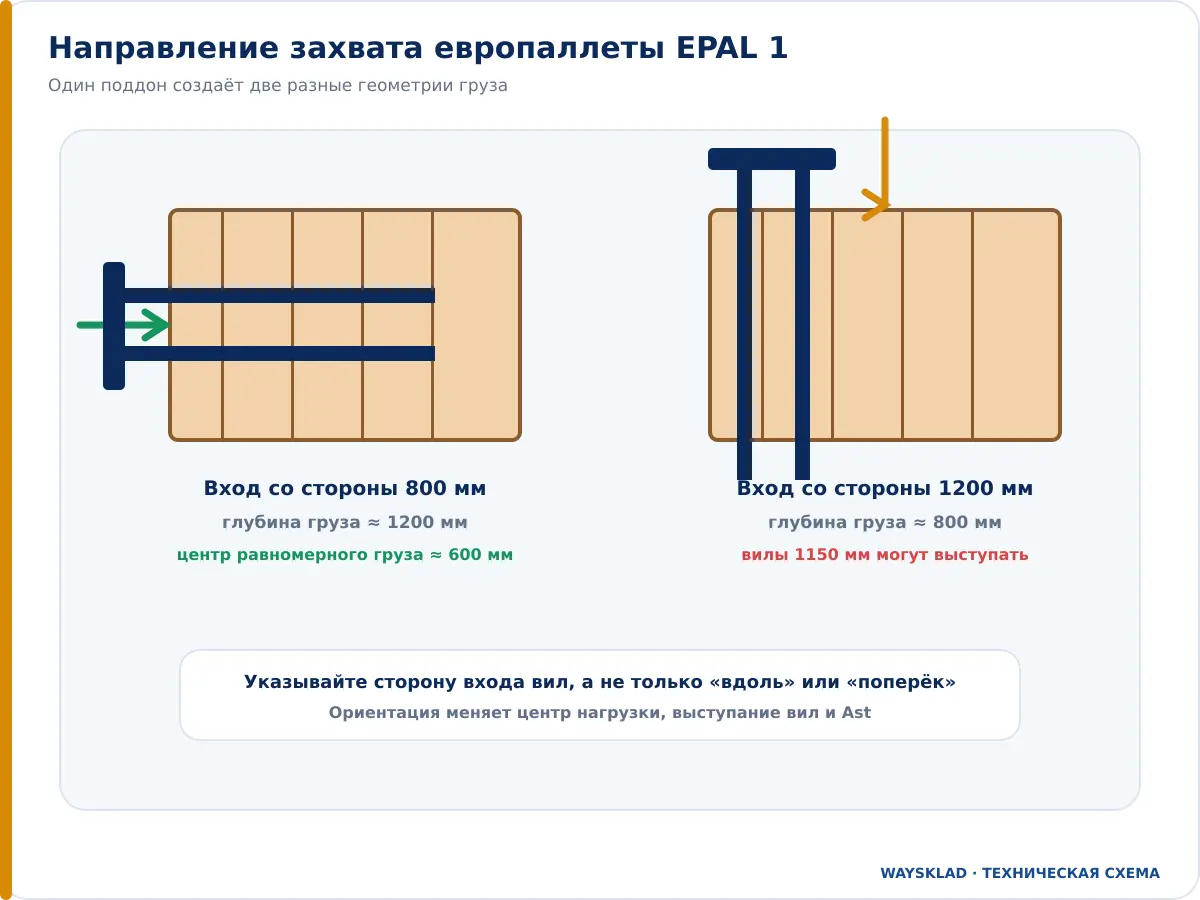

Как направление заезда меняет результат
Фразы «взять вдоль» и «взять поперёк» понимают по-разному. В техническом задании лучше писать сторону, с которой входят вилы.
| Поддон | Сторона входа вил | Глубина груза вдоль вил | Что проверить |
|---|---|---|---|
| 800 × 1200 мм | Со стороны 800 мм | Около 1200 мм | Вилы 1150 мм, окна для опор, центр нагрузки около 600 мм при равномерном грузе |
| 800 × 1200 мм | Со стороны 1200 мм | Около 800 мм | Выступание длинных вил, нижние доски, положение опор и пространство за поддоном |
| 1000 × 1200 мм | Со стороны 1000 мм | Около 1200 мм | Ширину окон, расстановку блоков и совместимость опор |
| 1000 × 1200 мм | Со стороны 1200 мм | Около 1000 мм | Выступание вил, основание и допустимую ориентацию на стеллаже |
У EPAL 1 конструктивно предусмотрен четырёхсторонний доступ для подходящей техники. Но это не означает, что любой стандартный штабелер может безопасно работать с поддоном во всех четырёх направлениях. Вилочный погрузчик не имеет под вилами длинных опорных консолей, а у штабелера они есть. Кроме того, при входе со стороны 1200 мм вилы длиной 1150 мм оказываются длиннее глубины поддона 800 мм и могут выступать с обратной стороны.
Длина вил: почему 1150 мм подходит не ко всему
Вилы длиной 1150 мм широко применяются для работы с поддоном глубиной 1200 мм: они поддерживают большую часть основания и обычно не выступают за его дальний край. Но слово «стандартные» не означает «универсальные».
Слишком длинные вилы могут:
- выйти за короткий поддон и повредить груз или поддон за ним;
- упереться в балку, стену, кузов или соседнюю паллету;
- увеличить рабочий проход и затруднить манёвр;
- создать ошибочное ощущение правильной опоры, если груз расположен неравномерно.
Слишком короткие вилы могут не дать достаточной опоры основанию и изменить распределение нагрузки. Допустимую длину и положение груза определяют по паспорту техники, конструкции тары и схеме опирания. Универсальный процент без данных груза здесь ненадёжен.
Ширина, толщина и высота опущенных вил
Наружная ширина вил b5, например 550 или 570 мм, показывает расстояние по внешним краям двух вил. Для реальной проверки нужны ещё три размера:
- ширина одной вилы;
- просвет между вилами;
- толщина вилы и минимальная высота h13.
Вилы могут подходить по наружной ширине, но не проходить по высоте в деформированный или низкий вход. На бывших в употреблении поддонах доски прогибаются, блоки смещаются, а крепёж выступает. Поэтому испытание выполняют не только на новом идеальном образце, но и на худшем поддоне из реального оборота, который ещё допущен предприятием к работе.

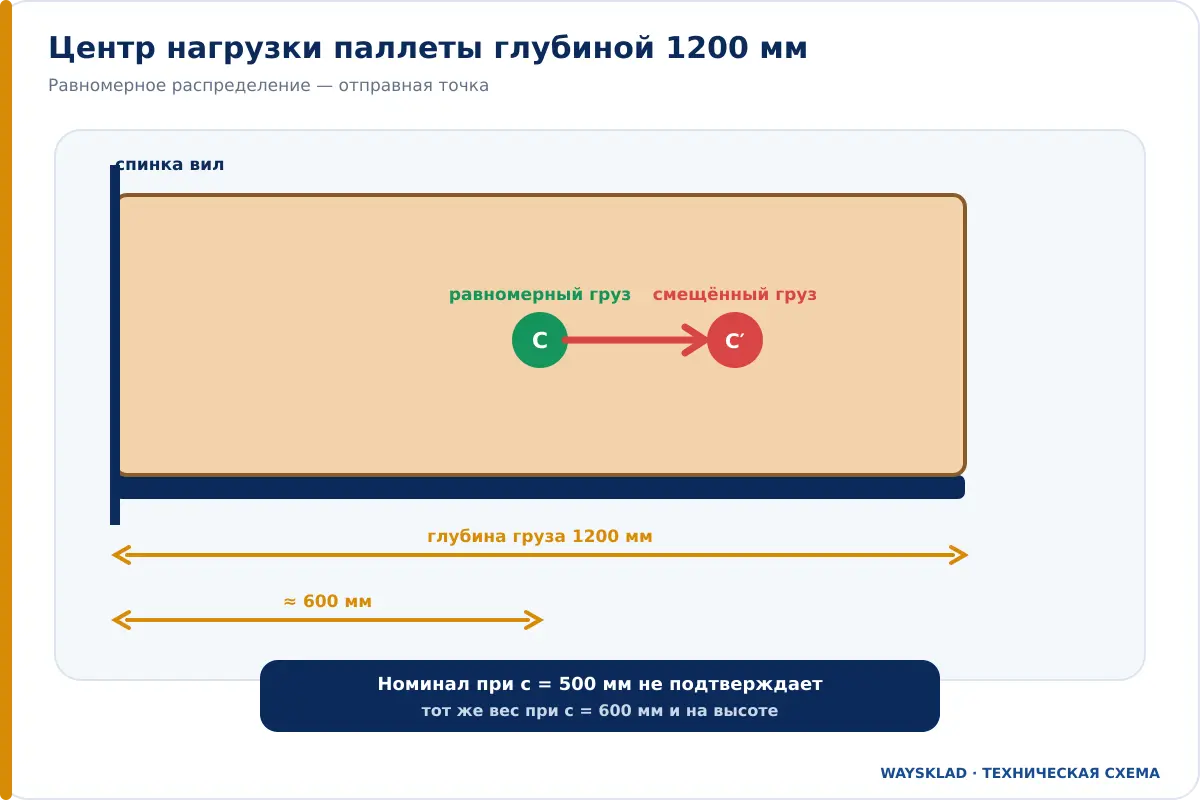

Центр нагрузки зависит от ориентации паллеты
Для равномерно распределённого груза приблизительное расстояние центра тяжести от спинки вил равно половине глубины груза вдоль вил:
Фактический центр нагрузки ≈ глубина груза вдоль вил / 2, с поправкой на смещение товара и свес.
Если поддон глубиной 1200 мм берут со стороны короткого торца, геометрический центр равномерного груза находится примерно на 600 мм от спинки вил. При неравномерной укладке он может сместиться дальше. Поэтому модель с номинальной грузоподъёмностью при центре 500 мм нельзя автоматически считать способной поднять тот же вес при 600 мм.
Например, в карточке REM CQDA1530 на WaySklad указаны вилы 1150 мм, наружная ширина 550 мм и центр нагрузки 500 мм. Для равномерного груза глубиной 1200 мм нужно отдельно запросить допустимую массу при фактическом центре около 600 мм и нужной высоте. Решение принимает не размер вил, а диаграмма остаточной грузоподъёмности штабелера.
Матрица выбора по типу поддона
| Ситуация | Что рассматривать | Что обязательно подтвердить |
|---|---|---|
| Только EPAL 1, вход со стороны 800 мм | Стандартный штабелер с совместимыми фиксированными опорами | Вилы, окна, опоры, h13, центр нагрузки и высотную грузоподъёмность |
| EPAL 1 нужно брать с разных сторон | Модель, проверенная в обеих ориентациях, либо разнесённые опоры | Выступание вил, нижние доски, траекторию роликов и место у стеллажа |
| FIN и другие 1000 × 1200 мм | Фиксированная или регулируемая конструкция после замеров | Не только пятно, но и фактическое основание каждого типа поддона |
| Закрытый поддон или сплошные полозья | Разнесённые опоры, самонесущие вилы, противовесный или выдвижной штабелер | Внутреннюю и наружную ширину опор, устойчивость, Ast и паспортную грузоподъёмность |
| Полупаллета или короткая тара | Укороченные вилы или специально согласованная модель | Отсутствие опасного выступания и правильное опирание груза |
| Несколько форматов и нестандартная тара | Регулируемые вилы и опоры либо противовесная машина | Каждый формат отдельно, включая худшее состояние и максимальный груз |

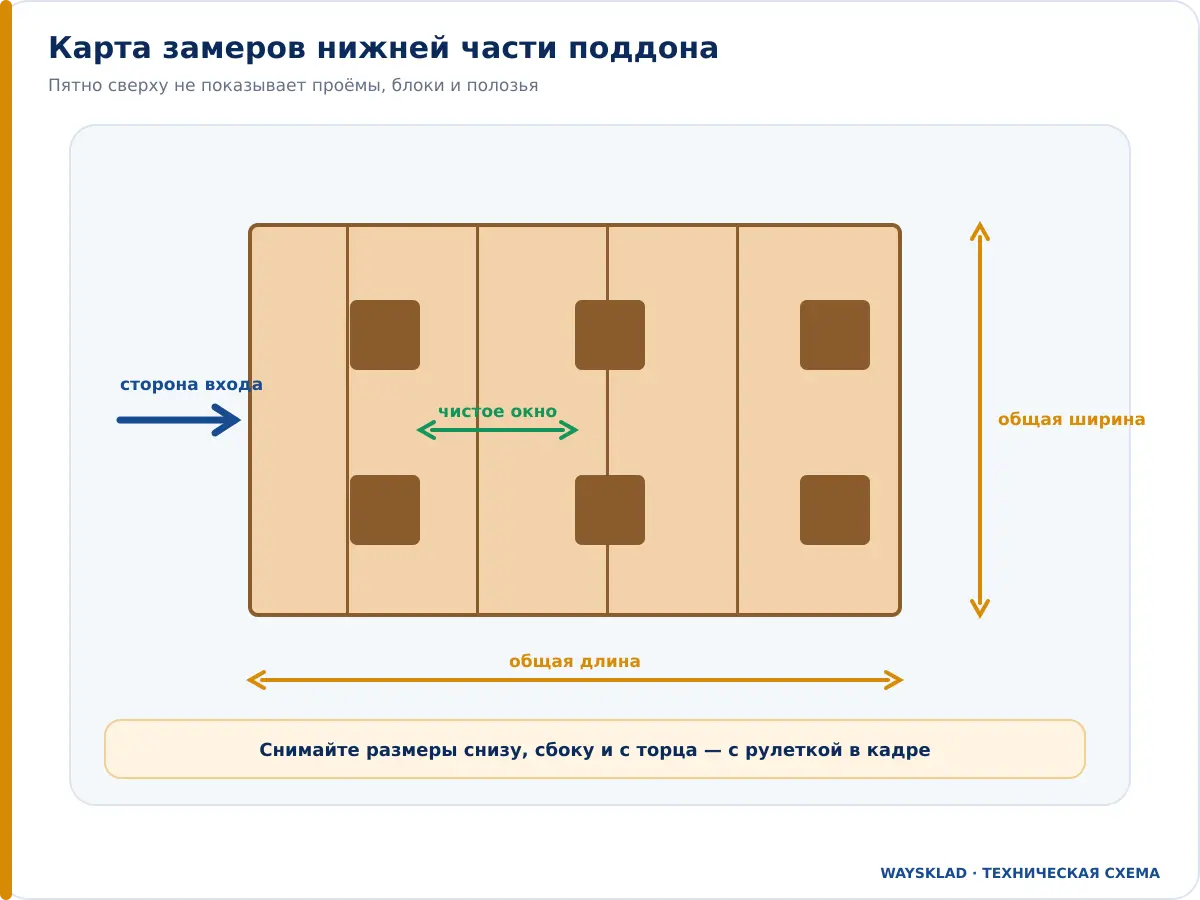

Какие размеры снять с поддона
Лучший исходный материал для подбора — не название из накладной, а фотографии и схема реального поддона. Подготовьте:
- общую длину, ширину и высоту;
- стороны, с которых фактически должен выполняться захват;
- чистую высоту и ширину каждого входного окна;
- расстояния между блоками, досками и полозьями;
- расположение нижних элементов на виде снизу;
- максимальную массу поддона вместе с грузом;
- размер груза, свес и смещение относительно поддона;
- ориентацию поддона на стеллаже, в кузове и на полу; для работы у кузова отдельно проверьте материал можно ли разгружать фуру штабелером;
- состояние наиболее изношенных поддонов, которые ещё используются.
Положите рядом рулетку и сделайте фотографии снизу, с торца и сбоку. Для нестандартной тары полезен простой чертёж с размерами. Фотография сверху почти бесполезна для проверки опорных консолей.
Какие параметры запросить у продавца
- длину вил l;
- размер одной вилы s × e × l;
- наружную ширину вил b5 и диапазон регулировки;
- высоту вил в нижнем положении h13;
- длину, высоту и расстояние между опорными консолями;
- наружную ширину разнесённых опор и варианты настройки;
- положение грузовых роликов;
- паспортный центр нагрузки c;
- диаграмму остаточной грузоподъёмности и параметры высоты подъёма и мачты;
- Ast для фактического поддона и выбранной ориентации.
Рекомендация WaySklad. Для нестандартного или закрытого поддона пришлите фото нижней части с рулеткой, размеры входных окон, массу груза и сторону заезда. Просьба «нужны вилы 1150 мм» описывает только одну часть задачи и не подтверждает, что опоры штабелера пройдут под поддоном.
Как провести пробную проверку совместимости
Финальную проверку выполняют по инструкции конкретной техники на ровной площадке, без людей в опасной зоне.
- Осмотрите поддон и исключите повреждённый образец, непригодный к работе.
- На пустом поддоне медленно совместите вилы и опорные консоли с проёмами.
- Убедитесь, что ни вилы, ни ролики, ни опоры не давят на доски, блоки или полозья.
- Проверьте глубину входа и отсутствие опасного выступания вил.
- Поднимите поддон на минимальную высоту и убедитесь в равномерной опоре и устойчивости.
- Повторите проверку с типовым грузом в пределах подтверждённой диаграммы грузоподъёмности.
- Воспроизведите реальный поворот и установку на нижний рабочий ярус.
- Высотную операцию выполняйте только после подтверждения массы, центра нагрузки и паспорта.
Поддон нельзя заталкивать силой, поднимать за одну доску или использовать как таран для опор. Если геометрия не сходится свободно, требуется другая настройка или конструкция техники.
Частые ошибки
- Считать любой поддон 800 × 1200 европаллетой. Одноразовая тара того же формата может иметь другую высоту и основание.
- Считать четырёхзаходный поддон совместимым с любым штабелером с четырёх сторон. Вилочный погрузчик и штабелер имеют разную ходовую геометрию.
- Проверять только вилы 1150 × 550 мм. Опоры и ролики могут упереться в нижние элементы.
- Путать раздвижные вилы с разнесёнными опорами. Регулировка вил не перемещает консоли автоматически.
- Не указывать сторону заезда. Один поддон образует разную глубину груза и разное выступание вил.
- Считать FIN и EPAL 2 одинаковыми из-за пятна 1200 × 1000 мм. Их конструкции и высота различаются.
- Игнорировать центр нагрузки. Номинал при 500 мм не равен допустимой массе при 600 мм.
- Проверять только новый пустой поддон. Рабочая партия может быть деформирована, а груз — смещён.
- Использовать длинные вилы для полупаллеты без проверки. Выступающие концы создают риск повреждения соседнего груза.
FAQ: совместимость штабелера и паллет
Подходит ли штабелер с вилами 1150 × 550 мм для европаллеты?
Часто такая геометрия используется с EPAL 1 при входе со стороны 800 мм. Но необходимо проверить h13, размеры окон, опорные консоли, ролики, центр нагрузки и состояние реального поддона.
Можно ли брать европаллету со стороны 1200 мм?
EPAL 1 имеет четырёхсторонний доступ для подходящей техники, но конкретный штабелер нужно проверить отдельно. Вилы 1150 мм будут длиннее глубины поддона 800 мм, а опоры могут пересечь нижние доски.
Поднимет ли тот же штабелер FIN-паллету?
Не обязательно. FIN имеет другое пятно и собственную нижнюю геометрию. Нужны размеры входных окон, блоков и опор техники, а также проверка центра нагрузки и массы.
Что называют закрытым поддоном?
В коммерческой речи термин используют неодинаково: он может означать сплошную верхнюю поверхность, сплошное основание или полозья снизу. Для штабелера важна именно нижняя часть и траектория опор.
Раздвижные вилы позволяют работать с закрытым поддоном?
Только если одновременно совместимы опорные консоли. Раздвижение вил само по себе не освобождает путь опорам и роликам.
Какой штабелер нужен для закрытых паллет?
Обычно рассматривают модели с разнесёнными опорами, самонесущими вилами, выдвижным механизмом или противовесной конструкцией. Выбор зависит от ширины поддона, прохода, высоты и груза.
Поможет ли начальный подъём опорных консолей?
Начальный подъём полезен для рамп, неровностей и отдельных транспортных операций, но не является универсальным решением для закрытого поддона. Траекторию опор и допустимый способ захвата проверяют по паспорту.
Как направление заезда влияет на грузоподъёмность?
Оно меняет глубину груза вдоль вил и положение центра тяжести. Для равномерного груза глубиной 1200 мм центр находится примерно на 600 мм, а при смещении товара может быть дальше.
Можно ли заказать вилы длиннее 1150 мм?
У некоторых моделей доступны другие вилы или навесные решения. Нужно заново проверить центр нагрузки, остаточную грузоподъёмность, Ast, устойчивость и допустимость изменения по паспорту.
Достаточно ли фотографии поддона?
Для первичного отбора полезны фотографии снизу, сбоку и с торца вместе с рулеткой. Для окончательного подтверждения нужны точные размеры и, желательно, пробный захват реального образца.
Итог
Стандартный открытый поддон, закрытая пластиковая паллета и FIN одного номинального размера могут требовать разных штабелеров. Сначала определите нижнюю конструкцию и обязательную сторону заезда, затем сравните вилы, h13, опорные консоли и ролики. После геометрии проверьте центр нагрузки, остаточную грузоподъёмность, высоту и рабочий проход.
Для подбора отправьте специалистам WaySklad фотографии поддона снизу и с торцов, схему с размерами, массу и высоту груза, сторону заезда и параметры стеллажа. Телефон: 8 800 550-60-95. Почта: zakaz@waysklad.ru. Совместимость, допустимую массу и способ работы необходимо подтвердить паспортом конкретной модели и пробной проверкой.
