Штабелер с платформой или без: что выбрать для склада

Платформа снижает объём ходьбы, но увеличивает стоимость и может менять рабочий габарит техники. Показываем, как выбрать вариант по маршрутам, числу циклов, проходам, скорости и расчёту окупаемости.

Штабелер без платформы разумнее выбирать для коротких маршрутов, частого точного маневрирования и ограниченных проходов: оператор идёт рядом и управляет техникой поводковой рукояткой. Платформа полезна, когда значительная часть смены уходит на перевозку паллет между удалёнными зонами и оператор проходит вместе со штабелером несколько километров. Но платформа не гарантирует более высокую скорость или производительность: нужно сравнить паспортные скорости, Ast, радиус разворота, габариты в сложенном и рабочем положениях, батарею и защиту оператора. Лучший способ выбора — посчитать полные циклы и расстояние за смену, а затем провести хронометраж двух подходящих моделей на реальном маршруте.

Таким образом, вопрос не сводится к размеру склада. Даже в большом помещении штабелер может работать только в одном коротком межстеллажном проходе. И наоборот: на компактном объекте маршрут между приёмкой, буферной зоной и производством может повторяться сотни раз. Решение определяет профиль операции, а не площадь в договоре аренды.

Если вы ещё выбираете сам тип привода, начните с руководства какой штабелер выбрать для склада.

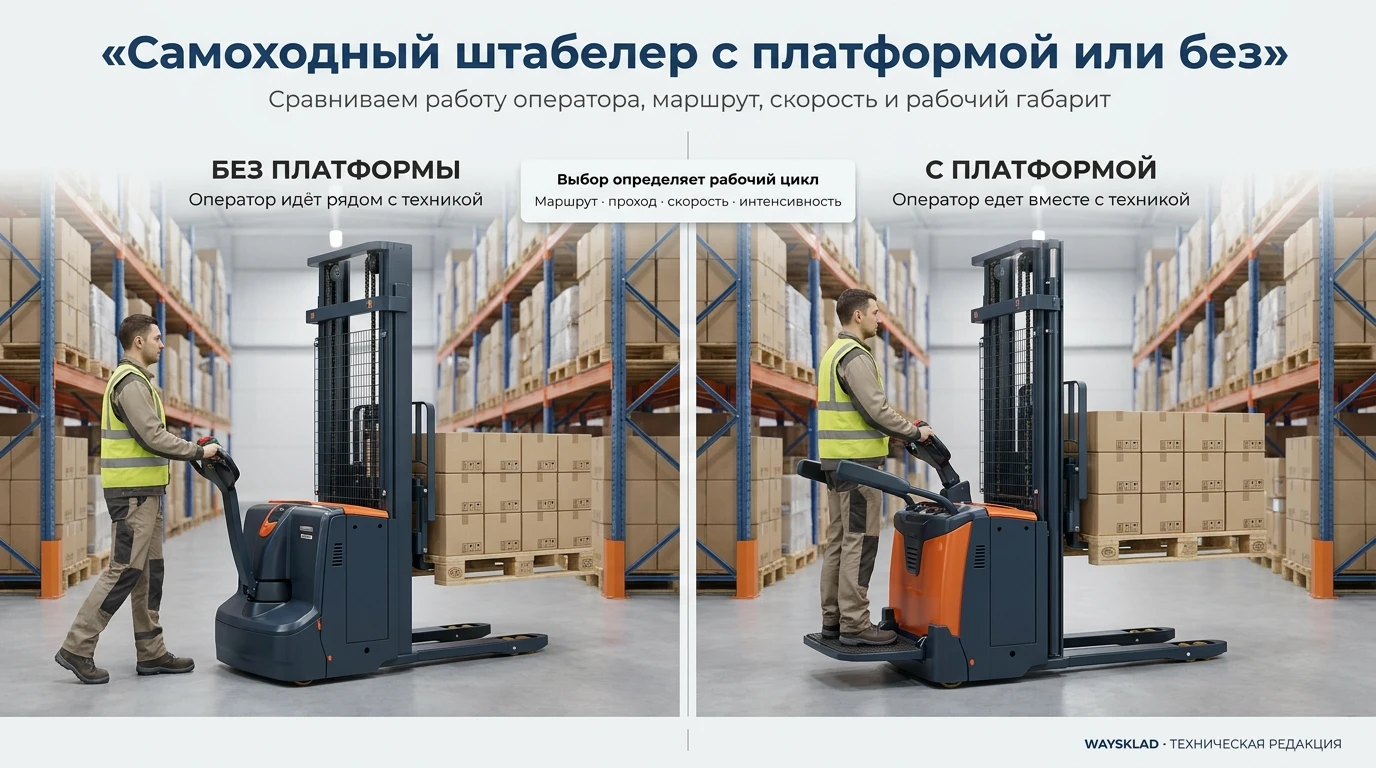

Чем отличаются штабелеры с платформой и без неё

Обе машины могут иметь полностью электрические привод движения и подъём. Различается способ перемещения оператора.

Критерий	Сопровождаемый штабелер без платформы	Штабелер с платформой оператора
Положение оператора	Идёт рядом или позади техники	Едет на откидной либо стационарной платформе
Основная сильная сторона	Компактность и удобство точного маневрирования на коротком маршруте	Меньше ходьбы при повторяющихся перемещениях на средние и большие расстояния
Рабочий контур	Обычно короче, но проверяется по l1, Wa и Ast	Может увеличиваться при разложенной платформе и ограждениях
Скорость	Ограничена паспортом конкретной модели и пешим режимом	Может быть выше, но это не следует из наличия платформы автоматически
Масса и батарея	Часто легче и с меньшей батареей	Часто тяжелее; для интенсивной работы может устанавливаться более ёмкая АКБ
Цена владения	Ниже цена входа, но оператор больше ходит	Выше цена покупки; экономический смысл зависит от реально сэкономленного времени

Формулировки «обычно» и «может» здесь принципиальны. На рынке есть компактные модели со складной платформой и тяжёлые сопровождаемые штабелеры. Сравнивать нужно конкретные спецификации в одинаковой комплектации по мачте, батарее и вилам.

Главный критерий — не площадь, а путь оператора за смену

Платформа решает прежде всего транспортную задачу: оператору не приходится идти вслед за машиной. Поэтому сначала составляют карту полного цикла — от получения паллеты до установки и возвращения за следующим грузом.

Для каждого типового задания запишите:

• расстояние движения с грузом;
• расстояние обратного пути;
• число таких циклов за смену;
• время захвата, подъёма, установки и ожидания;
• долю маршрута, где оператор действительно может ехать на платформе;
• участки, на которых платформу приходится складывать или сходить с неё.

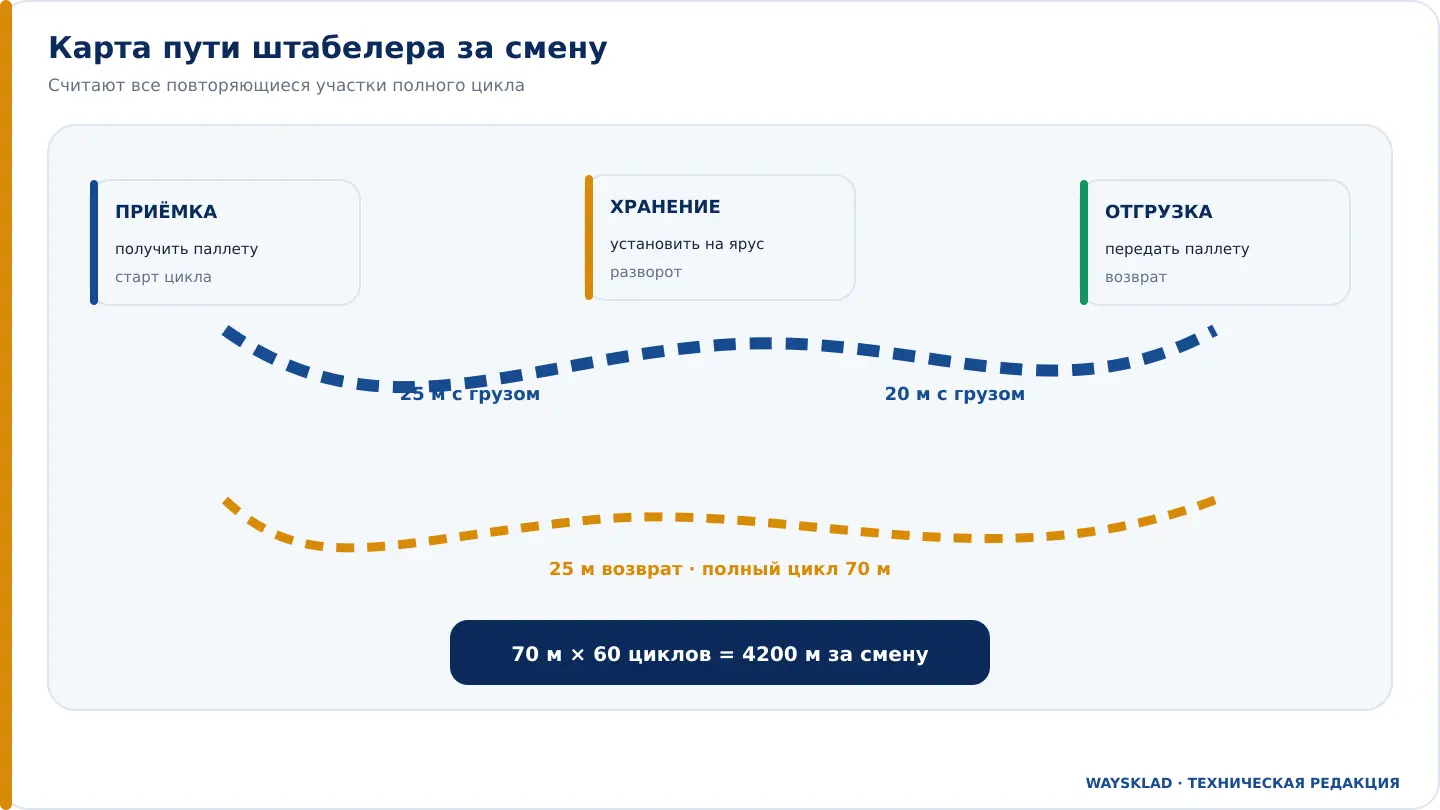

Суммарный путь за смену можно рассчитать так:

Путь за смену = сумма длин всех полных маршрутов каждого типа × количество повторений.

Если один полный цикл, включая возврат, составляет 70 м, а за смену выполняется 60 циклов, оператор сопровождаемой модели проходит вместе с техникой 4200 м. Это уже более информативно, чем слова «небольшой склад». Но и 4,2 км сами по себе не являются автоматическим приказом покупать платформу: нужно понять, сколько времени она действительно сэкономит с учётом поворотов, ворот, ожидания и укладки.

Когда сопровождаемая модель без платформы практичнее

Поводковый штабелер обычно лучше соответствует задаче, если основное время занимает не перевозка, а точная работа в одной компактной зоне.

• Маршруты короткие, а стеллажи находятся рядом с зоной получения паллеты.
• Оператор часто меняет направление, подходит к грузу, сканирует товар или выполняет смежные операции.
• В проходах критичны общая длина, Ast и радиус разворота.
• Техника периодически используется в магазине, небольшой кладовой или производственном участке.
• Грузооборот нерегулярный, и возможная экономия минут не покрывает разницу в стоимости.
• Штабелер перевозят в лифте или по перекрытию с ограничением по массе — после инженерной проверки допустимой нагрузки.

Сравнить компактные исполнения можно в разделе самоходные штабелеры.

Отсутствие платформы не означает ручное передвижение. У самоходной сопровождаемой модели и ход, и подъём выполняются электроприводами; оператор только идёт рядом и управляет рукояткой. Это важное отличие от штабелера с электроподъёмом, который приходится перемещать вручную.

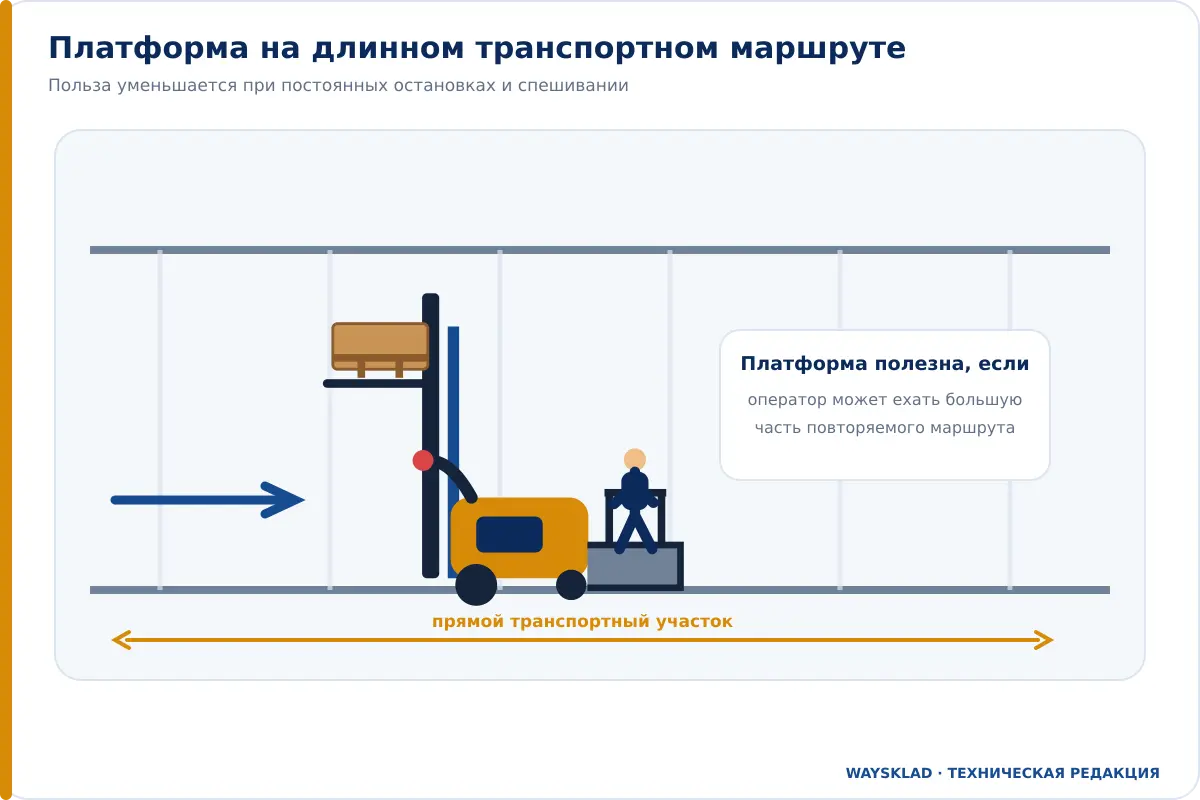

Когда платформа действительно даёт преимущество

Платформа становится полезной, когда в цикле велика доля повторяющегося горизонтального перемещения. Производители складской техники позиционируют платформенные исполнения именно для более интенсивной работы и средних или длинных транспортных маршрутов.

• Зоны приёмки, хранения, производства и отгрузки разнесены.
• Один оператор выполняет много однотипных циклов в течение смены.
• Расстояние проходится техникой без постоянных остановок и спешивания.
• Паспортная скорость в платформенном режиме действительно выше или сохраняется дольше под нагрузкой.
• Батарея рассчитана на требуемую продолжительность и интенсивность работы.
• Рабочий проход и перекрёстки позволяют безопасно маневрировать с разложенной платформой.

Подходящие исполнения собраны в категории штабелеры с платформой оператора.

Складная платформа даёт гибкость: на транспортном участке оператор едет, а в тесной зоне может сложить платформу и перейти в пеший режим, если это предусмотрено конструкцией и паспортом. Однако частое складывание, раскладывание и сход с платформы тоже занимает время. Поэтому гибкость нужно проверять в реальном цикле, а не оценивать по фотографии.

Платформа не всегда означает более высокую скорость

Некоторые платформенные машины действительно значительно быстрее сопровождаемых. Например, официальный материал Linde для одной серии указывает скорость до 10 км/ч у исполнения со складной платформой. Но это характеристика конкретной серии, а не всего класса.

У других моделей скорости в карточках могут быть близкими к пешеходным. Поэтому сравните:

1. скорость с номинальным грузом и без него;
2. отдельные скорости в пешем и платформенном режимах;
3. автоматическое снижение скорости в повороте и при поднятых вилах;
4. разгон, торможение и способность сохранять темп на реальном маршруте;
5. ограничения при сложенных ограждениях или поднятой платформе.

Максимальная скорость из паспорта не равна средней скорости цикла. В узком проходе время определяют позиционирование вил, повороты, открывание ворот, ожидание и безопасное торможение. Если из пяти минут цикла четыре минуты занимает установка паллеты, повышение транспортной скорости даст небольшой эффект.

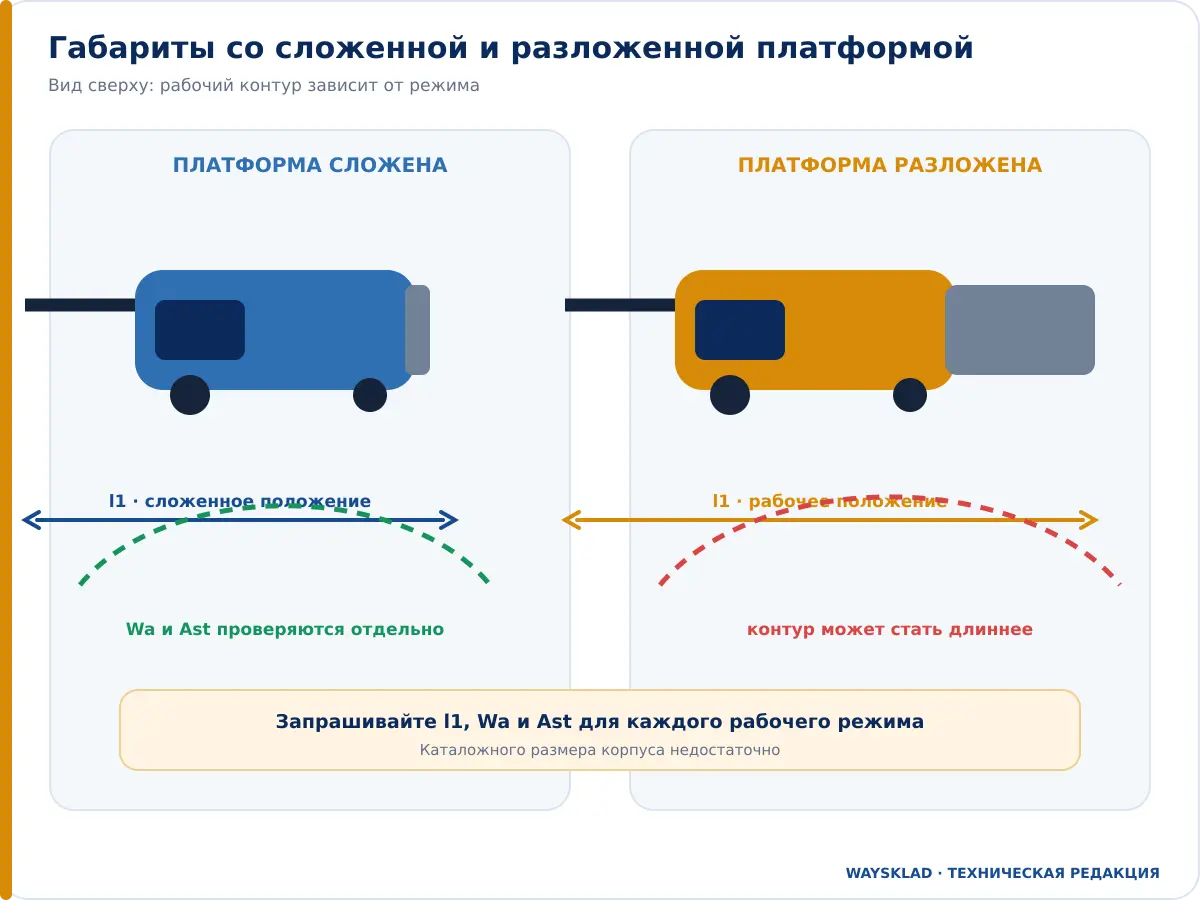

Как платформа влияет на манёвренность

Порядок замера и проверки подробно разобран в материале как рассчитать ширину рабочего прохода Ast.

В карточках техники важно различать габариты корпуса и полный рабочий контур с оператором. Для подбора запросите значения в каждом допустимом режиме.

Параметр	Что проверить	Почему это важно
l1 — общая длина	Платформа сложена и разложена	Влияет на разворот, лифт, тамбур и хранение техники
Wa — радиус разворота	Для обоих режимов управления	Определяет возможность повернуть перед стеллажом
Ast	Для фактической паллеты и рабочей конфигурации	Показывает необходимую ширину прохода для манёвра
b1 — ширина корпуса	Вместе с боковыми ограждениями	Нужна для проёмов, лифта и безопасного бокового зазора
Положение оператора	Выступает ли оператор за контур техники	Каталожный размер корпуса не всегда описывает весь рабочий габарит

Особенно опасна логика «платформа складная, значит габариты те же». В сложенном состоянии машина может стать компактнее, но для поездки платформа снова раскладывается. Если платформенный режим нельзя использовать в межстеллажном проходе, его преимущество на этом участке исчезает.

Пример характеристик OXLIFT: почему нужно читать таблицу, а не название

На сайте OXLIFT опубликованы характеристики сопровождаемого PSE15L с подъёмом 2600 мм и PSE15 с платформой и подъёмом 3600 мм. Это не прямые аналоги из-за разной мачты, поэтому по ним нельзя делать вывод, какая модель «лучше». Но пример показывает, какие параметры нужно запросить до сравнения.

Параметр	PSE15L, пеший, 2600 мм	PSE15 с платформой, 3600 мм
Номинальная грузоподъёмность	1500 кг	1500 кг
Собственная масса с АКБ	564 кг	760 кг
Общая длина	1779 мм	1867 мм
Ast с паллетой 800 × 1200 мм	2269 мм	2275 мм
Скорость с грузом / без груза	4,0 / 4,4 км/ч	4,0 / 4,2 км/ч
АКБ	2 × 12 В / 75 А·ч	2 × 12 В / 106 А·ч

Из таблицы видно, что само слово «платформа» не подтверждает преимущество по максимальной скорости именно у этой пары. Различаются мачта, масса и батарея, а в открытой таблице платформенной версии не разделены размеры и скорость для сложенного и разложенного положений. Перед коммерческим выводом требуется паспорт точной комплектации.

На WaySklad представлены как компактные сопровождаемые модели, например REM CQDA1530 и OXLIFT PSE15L, так и отдельная категория штабелеров с платформой оператора. Это позволяет подбирать не абстрактный тип техники, а конкретную конфигурацию под маршрут, груз и стеллаж.

Как рассчитать, окупится ли платформа

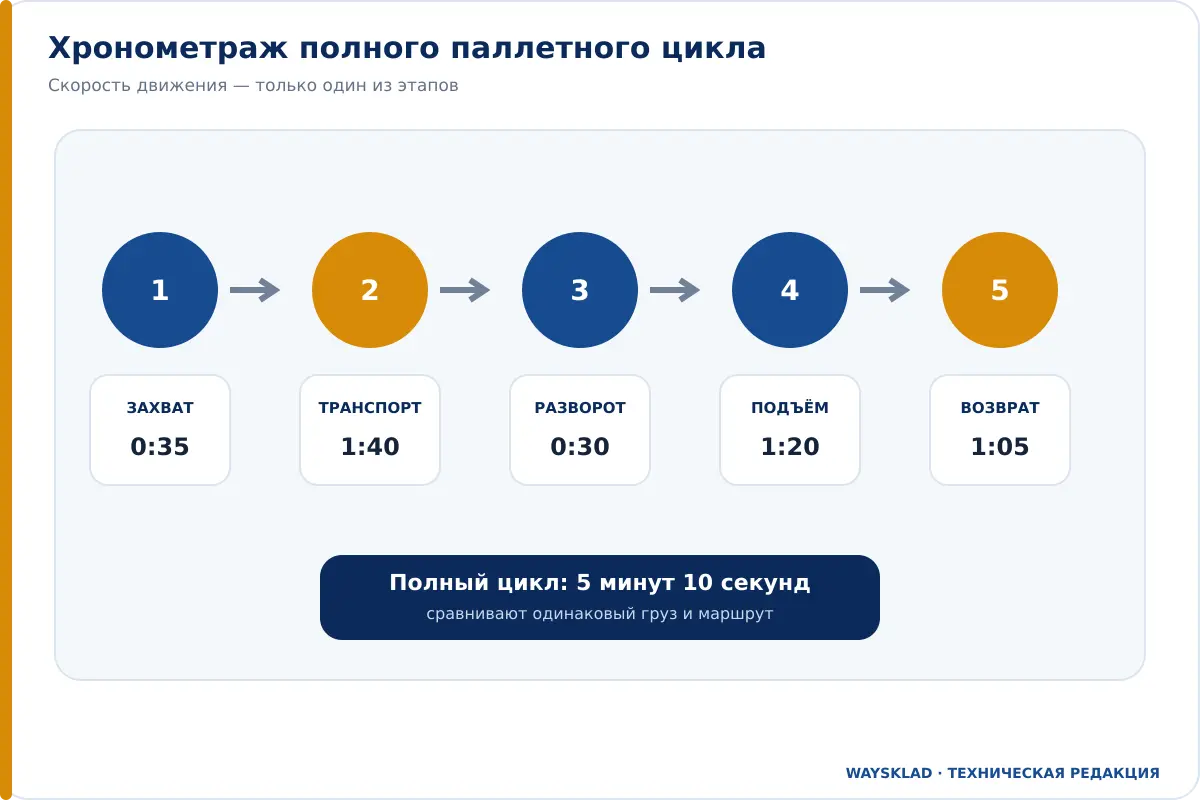

Точный расчёт строится не на обещании «ускоряет работу», а на хронометраже. Выберите одинаковое задание и измерьте полный цикл для двух подходящих машин. Проведите несколько повторов с одним подготовленным оператором, одинаковым грузом и без искусственного форсирования.

Расчёт простой экономии времени:

Экономия за смену = разница времени одного полного цикла × число циклов за смену.

Оценка простой окупаемости:

Срок окупаемости = разница в цене покупки / ежемесячный измеримый эффект.

В ежемесячный эффект можно включить стоимость реально высвобождённого рабочего времени или дополнительную маржу от увеличенного объёма обработки. Из него вычитают разницу в энергии, обслуживании и других подтверждённых расходах. Если сэкономленные минуты не позволяют сократить оплачиваемое время или обработать дополнительные паллеты, записывать их как денежную выгоду нельзя.

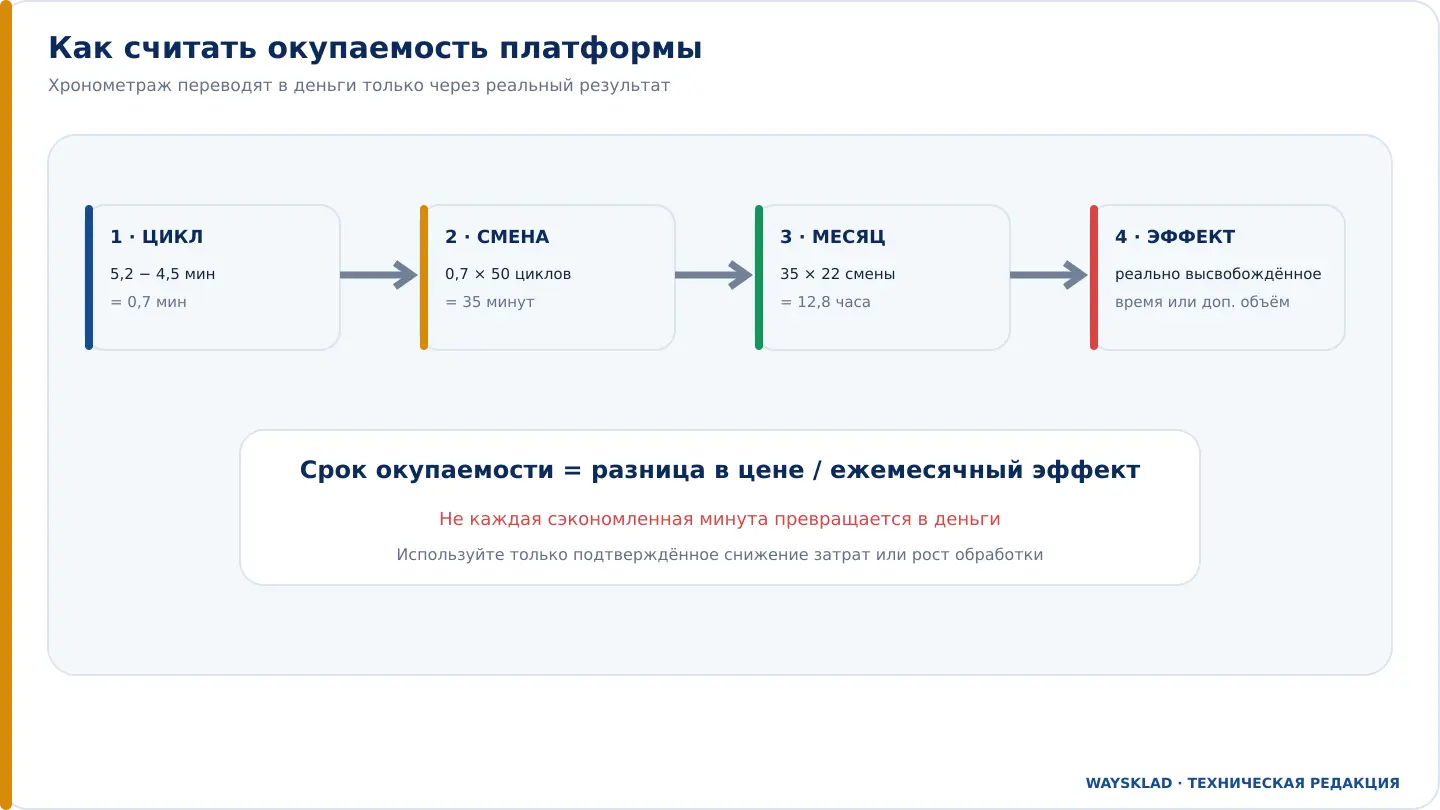

Иллюстративный пример

Допустим, пробный хронометраж показал 5,2 минуты на цикл у сопровождаемой модели и 4,5 минуты у платформенной. За смену выполняется 50 одинаковых циклов.

Показатель	Расчёт	Результат
Экономия на одном цикле	5,2 − 4,5 минуты	0,7 минуты
Экономия за смену	0,7 × 50	35 минут
Экономия за 22 смены	35 × 22	770 минут, или около 12,8 часа

Дальше предприятие подставляет свою разницу в цене и стоимость часа. Пример показывает метод, а не обещает конкретную окупаемость: на другом маршруте выигрыш может оказаться как больше, так и практически нулевым.

Батарея и режим зарядки

Различия энергетических систем и зарядных сценариев собраны в статье GEL или Li-ion для штабелера.

Если платформа увеличила потенциальную производительность, батарея должна поддерживать этот режим. Сравнивать только ампер-часы недостаточно: учитываются напряжение, тип АКБ, энергопотребление машины, температура, интенсивность подъёма, состояние пола, масса грузов и допустимый производителем режим зарядки.

Перед заказом уточните:

• ожидаемое рабочее время по профилю вашего цикла;
• встроенное или внешнее зарядное устройство;
• длительность полной зарядки и допустимость промежуточной;
• возможность быстрой замены батареи, если она предусмотрена;
• наличие подходящего места и электропитания для зарядки;
• снижается ли производительность при низком заряде.

Требования к зарядке, температуре и обслуживанию всегда сверяют с паспортом выбранной батареи и инструкцией производителя.

Безопасность платформенного режима

Платформа меняет положение оператора: он перемещается вместе с машиной, а не идёт рядом. Поэтому нужно оценивать не только удобство, но и защиту человека в полном рабочем контуре.

• Наличие и конструкция боковых ограждений.
• Нескользящая поверхность и амортизация платформы.
• Условия, при которых движение блокируется или ограничивается.
• Работа аварийной кнопки, тормоза и защиты от прижатия.
• Автоматическое снижение скорости в повороте и при подъёме, если предусмотрено.
• Обзор груза, вил, перекрёстков и пешеходных зон.
• Допустимые уклоны и запреты на эксплуатацию по конкретному паспорту.

Оператор должен быть обучен работе именно на выбранной машине, а маршруты — организованы с учётом людей, ворот и слепых пересечений. Общая статья не заменяет инструкцию производителя, оценку рисков на объекте и действующие требования охраны труда.

Когда одного штабелера с платформой недостаточно

Иногда проблема сформулирована неверно. Если паллеты нужно долго перевозить по магистральному маршруту, а штабелирование выполняется редко в одной зоне, универсальная машина может уступать связке из транспортировщика паллет и компактного штабелера.

Рассмотрите разделение операций, если:

• горизонтальный путь намного длиннее участка штабелирования;
• транспортировка и установка паллет могут выполняться параллельно;
• для маршрута нужна скорость и ёмкая батарея, а для стеллажа — минимальный Ast;
• одна универсальная машина создаёт очередь между зонами;
• поток позволяет загрузить две единицы техники.

Такое решение дороже по количеству машин и требует отдельного расчёта загрузки, зато устраняет компромисс между дальним транспортом и манёвром в узком проходе.

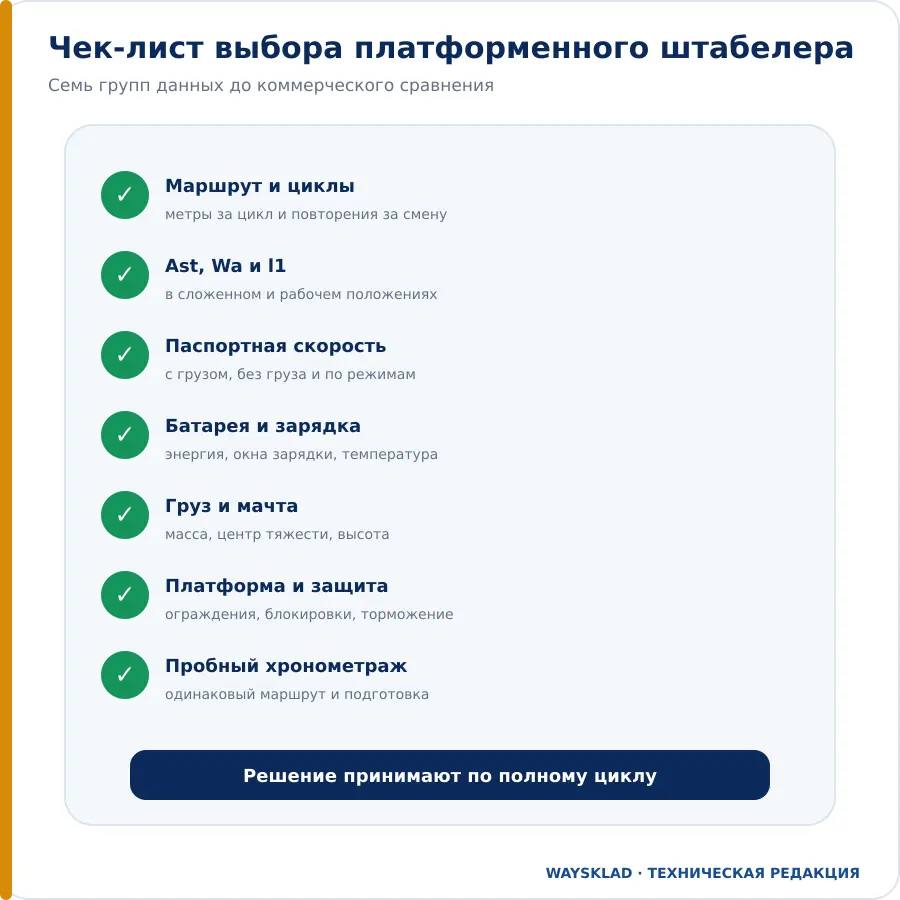

Пошаговый алгоритм выбора

1. Зафиксируйте груз. Максимальная масса, размеры паллеты, высота подъёма и фактический центр тяжести.
2. Нарисуйте цикл. Маршрут с грузом, возврат, повороты, ворота, ожидание и точка установки.
3. Посчитайте расстояние. Для каждого типа задания умножьте длину полного маршрута на число циклов.
4. Определите долю транспорта. Сколько времени машина едет и сколько позиционирует, поднимает или ждёт.
5. Проверьте проход. Сопоставьте Ast, Wa и полную длину с платформой в каждом рабочем положении.
6. Сравните паспорта. Скорость с грузом, батарея, остаточная грузоподъёмность, масса, уклоны и защитные функции.
7. Проведите тест. Сделайте серию одинаковых циклов на реальном или точно воспроизведённом маршруте.
8. Посчитайте эффект. Переведите подтверждённую экономию времени в деньги только при наличии реального операционного результата.
9. Зафиксируйте комплектацию. Проверьте высоту подъёма и мачту; мачта, АКБ, зарядное устройство, платформа, ограждения и паспортные характеристики должны войти в спецификацию.

Рекомендация WaySklad. Не выбирайте платформу по одному признаку «склад большой». Передайте специалисту длину полного цикла, число паллет за смену, ширину проходов, высоту подъёма, массу груза и ограничения по воротам. Для спорного случая полезнее сравнить две модели хронометражем, чем угадывать окупаемость по каталогу.

Частые ошибки

• Считать площадь склада главным критерием. Важны маршрут и повторяемость цикла.
• Принимать платформу за гарантию высокой скорости. Скорость подтверждает паспорт конкретного режима.
• Сравнивать модели с разными мачтами и батареями как прямые аналоги. Разница может быть вызвана не платформой.
• Смотреть только на длину корпуса. Нужен рабочий контур с разложенной платформой, ограждениями и оператором.
• Игнорировать Ast и радиус разворота. Платформа не поможет, если машина не выполняет манёвр у стеллажа.
• Считать все сэкономленные минуты прибылью. Время имеет денежный эффект только при реальном снижении затрат или росте объёма.
• Не проверять батарею. Более быстрый поток бесполезен, если техника не выдерживает нужный период работы.
• Забывать про пол, пороги и рампы. Допуски берут из паспорта и проверяют по объекту.
• Покупать без пробного маршрута. Эргономика, обзор и манёвренность лучше всего проявляются в полном цикле.

FAQ: штабелеры с платформой и без

Чем сопровождаемый штабелер отличается от ручного?

У самоходной сопровождаемой модели электрический двигатель перемещает технику, а электропривод поднимает вилы. Оператор идёт рядом и управляет поводковой рукояткой. Ручной штабелер оператор перемещает собственным усилием, а подъём выполняется ручной гидравликой.

Для какого расстояния обязательно нужна платформа?

Универсальной границы в метрах нет. Оценивают суммарный путь за смену, число циклов, долю непрерывного движения, утомляемость и измеренную разницу времени между подходящими моделями.

Складная платформа мешает в узком проходе?

Зависит от конструкции. Запросите общую длину, Ast и Wa при сложенной и разложенной платформе. В некоторых моделях пеший режим помогает маневрировать в тесной зоне, но это должно быть предусмотрено производителем.

Штабелер с платформой всегда быстрее?

Нет. У производительных платформенных серий скорость может быть выше, но у отдельных моделей паспортные значения близки к сопровождаемым. Сравнивайте скорости с грузом и без груза в каждом режиме.

Платформа снижает физическую нагрузку?

Она уменьшает объём ходьбы на участках, где оператор может ехать. При частом сходе, комплектовании и коротких манёврах преимущество сокращается. Эргономику оценивают по всему циклу.

Как понять, хватит ли батареи на смену?

Нужно передать поставщику профиль работы: число циклов, длину маршрутов, массу грузов, высоту и частоту подъёма, перерывы и температуру. Ответ подтверждают паспортом батареи и условиями зарядки.

Что важнее: скорость или Ast?

Сначала техника должна безопасно выполнить манёвр в доступном проходе. Если Ast не подходит, преимущество скорости не имеет значения. После геометрической проверки сравнивают производительность.

Можно ли использовать платформенный штабелер в пешем режиме?

Только если это предусмотрено конструкцией и инструкцией конкретной модели. Для складной платформы нужно уточнить допустимые положения, блокировки и ограничения скорости.

Когда лучше купить транспортировщик паллет отдельно?

Когда основная задача — длинное горизонтальное перемещение, а подъём на стеллаж выполняется редко или в отдельной зоне. Решение проверяют расчётом загрузки двух машин и возможностью параллельной работы.

Итог

Сопровождаемый штабелер выигрывает там, где важны компактность, короткие маршруты и точная работа в ограниченной зоне. Платформенная модель оправдана, когда оператор многократно проходит вместе с техникой значительное расстояние, а проходы и организация движения позволяют использовать платформу большую часть цикла.

До покупки посчитайте километры и циклы за смену, проверьте Ast и Wa в рабочих положениях, сравните паспортные скорости и батареи, а затем измерьте полный цикл. Для подбора можно отправить специалистам WaySklad схему маршрута, размеры проходов, массу груза, высоту подъёма и плановый поток паллет. Телефон: 8 800 550-60-95. Почта: zakaz@waysklad.ru. Эксплуатационные ограничения и требования безопасности сверяйте с паспортом конкретной модели.
