Что измерить перед покупкой подъёмника: чек-лист из 20 пунктов

Короткий ответ. До покупки подъёмника нужно измерить не только высоту рабочей точки. Зафиксируйте место разгрузки, весь маршрут машины, чистые размеры ворот и дверей, повороты, пороги, уклоны, параметры грузового лифта, состояние и несущую способность пола, свободную рабочую зону, питание для зарядки и место хранения. Затем сравните эти данные с транспортными габаритами, массой, траекторией движения, рабочей диаграммой и паспортными ограничениями конкретной модели.

Большинство дорогих ошибок происходит не на максимальной высоте, а по дороге к ней. Подъёмник может быть уже дверного проёма и всё равно не пройти: помешают доводчик, поворот сразу за дверью или выступающая секция ограждения. Машина может помещаться в кабину грузового лифта, но превышать его грузоподъёмность или допустимую нагрузку на пол. А способность подняться по рампе со сложенной платформой ничего не говорит о возможности работать на таком уклоне.

Ниже — маршрутный чек-лист из 20 пунктов. Его удобнее заполнять на объекте вместе с планом помещения, фотографиями и отметками точек замера. Он не заменяет руководство по эксплуатации и инженерную оценку, зато превращает расплывчатое «вроде должен пройти» в проверяемые исходные данные.

Перед выездом на объект полезно сверить общую логику материала «Как выбрать подъёмник для работ на высоте» и заранее определить, какая траектория требуется: в этом поможет сравнение ножничных, мачтовых и стреловых подъёмников.

Что взять на обследование: рулетку и лазерный дальномер, уровень или откалиброванный уклономер, план объекта, телефон для фото и видео, мел или малярную ленту для разметки. Заранее запросите документы на грузовой лифт и перекрытие, а также назначьте сотрудника, который знает режим движения, ограничения помещений и расположение электросетей.

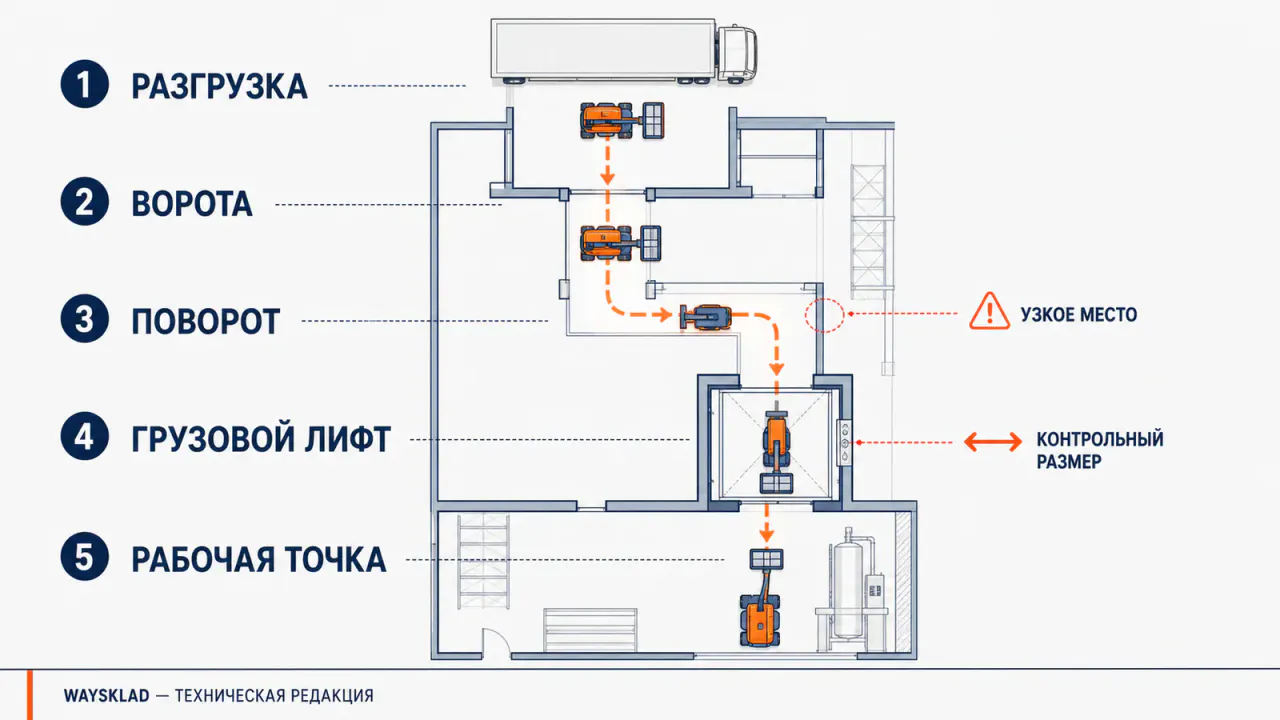

Начните с конечной рабочей точки и пройдите будущий маршрут в обратном направлении до места разгрузки. Так быстрее обнаруживаются участки, которые делают всю схему невозможной: например, узкий последний поворот перед стеллажом или лифт, в который машина входит только без возможности закрыть двери.

Для каждого участка фиксируйте четыре вещи:

• фактический размер — в миллиметрах, килограммах, градусах или процентах, а не «широкий проём»;
• точку и способ измерения — между какими поверхностями снято значение;
• фотографию с масштабом — рулетка или отметка должны попадать в кадр;
• изменяемость условия — снимается ли дверь с доводчика, можно ли временно убрать палеты, кто перекрывает проход.

Измеряйте каждый проём и узкий участок самостоятельно. Значение из проекта здания может отличаться от чистого размера после установки коробки, ворот, кабель-канала или защиты колонн. Для маршрута определяющим будет минимальное фактическое значение, а не самый удобный замер.

Не назначайте запас «на глаз». Универсального правила вроде «к ширине добавить 100 мм» для всех машин и маршрутов нет. Требуемый зазор зависит от управляемости, шин, свесов, уклона, состояния пола и манёвра. Сначала строят траекторию конкретной модели, затем закладывают запас, принятый ответственным за объект и условия эксплуатации.

Определите, от какой поверхности будет стоять подъёмник и где именно должны находиться руки оператора. Измерьте вертикальное расстояние от этой поверхности до рабочей точки: светильника, воздуховода, кабельной трассы, фасадного узла или зоны обслуживания оборудования. Если пол имеет перепад, фиксируйте высоту от худшей предполагаемой позиции машины.

Не подбирайте модель только по привычной формуле «высота платформы плюс два метра». Рабочая высота у производителей является расчётным параметром, а рост оператора, положение тела и характер операции различаются. В запросе лучше передать обе величины: отметку рабочей точки и требуемое положение платформы. О разнице параметров подробно рассказано в статье «Рабочая высота, высота платформы и вылет подъёмника».

Если подъёмник нельзя поставить строго под рабочей точкой, измерьте горизонтальное расстояние от ближайшей допустимой позиции машины до цели. Для стеллажа, козырька, конвейера или клумбы дополнительно нужны высота, глубина и ширина препятствия. Именно эти координаты показывают, достаточно ли вертикального ножничного подъёма или потребуется стреловая машина.

Для коленчатого или телескопического подъёмника одной максимальной дальности стрелы недостаточно. Точка должна попадать в рабочую диаграмму при требуемой нагрузке платформы, а вся траектория стрелы и люльки — обходить препятствие. Сравнение этих конструкций есть в материале «Коленчатый или телескопический подъёмник».

Измерьте высоту до потолка, балок, ферм, труб, спринклеров, светильников, кабельных лотков и других элементов рядом с траекторией подъёма. Отдельно отметьте объекты, которые трудно заметить снизу: растяжки, вывески, шинопровод и автоматические ворота. Для стреловой машины учитывают движение башни, противовеса, стрелы и платформы; для ножничной — контур раскрывающегося пакета ножниц и выдвижной секции.

Результат — не одна «высота потолка», а схема рабочей зоны с координатами препятствий. На месте также должна оставаться зона для управления с земли, аварийного опускания и действий по принятому на объекте плану спасения.

Запишите максимальное число работников и фактическую массу каждого вместе со средствами индивидуальной защиты. Добавьте инструмент, крепёж, кабель, светильники, панели и всё, что поднимется на платформе. Укажите не только массу, но и габариты длинномерных или объёмных предметов.

Сумма должна укладываться в допустимую нагрузку платформы, но это лишь первая проверка. В руководстве могут отдельно ограничиваться число людей, нагрузка выдвижной секции или грузоподъёмность в части рабочей диаграммы. Формула и примеры приведены в статье «Грузоподъёмность платформы подъёмника».

Измерьте ширину и длину площадки для автомобиля, высоту въезда, ширину ворот, радиус заезда и расстояние до проводов, навесов и ветвей. Зафиксируйте покрытие, продольный и поперечный уклон, возможность перекрыть движение и место, где машина окажется после схода с платформы. Отдельно выясните, есть ли рампа, док, кран, погрузчик или потребуется иной согласованный способ.

Способ разгрузки нельзя придумывать после прибытия автомобиля. Масса подъёмника, точки строповки, возможность движения по аппарелям и предельный уклон берутся из руководства конкретной модели. Транспорт, аппарели, лебёдка и грузоподъёмное оборудование должны иметь подтверждённую достаточную грузоподъёмность, а работами занимаются подготовленные специалисты.

Пройдите весь наружный участок и измерьте минимальную ширину, высотные ограничения, уклоны и радиусы поворотов. На схеме отметьте бордюры, люки, ливневые решётки, ямы, щебень, мягкий грунт, траншеи, временные настилы и края площадок. Уточните, меняется ли состояние покрытия после дождя, снега или проезда тяжёлого транспорта.

Для каждого сомнительного места нужна не оценка «вроде бетон», а решение ответственного за площадку: выдержит ли основание массу и локальные реакции машины, можно ли организовать объезд или подготовить путь. Маршрут проверяют в том состоянии, в котором техника реально будет перемещаться.

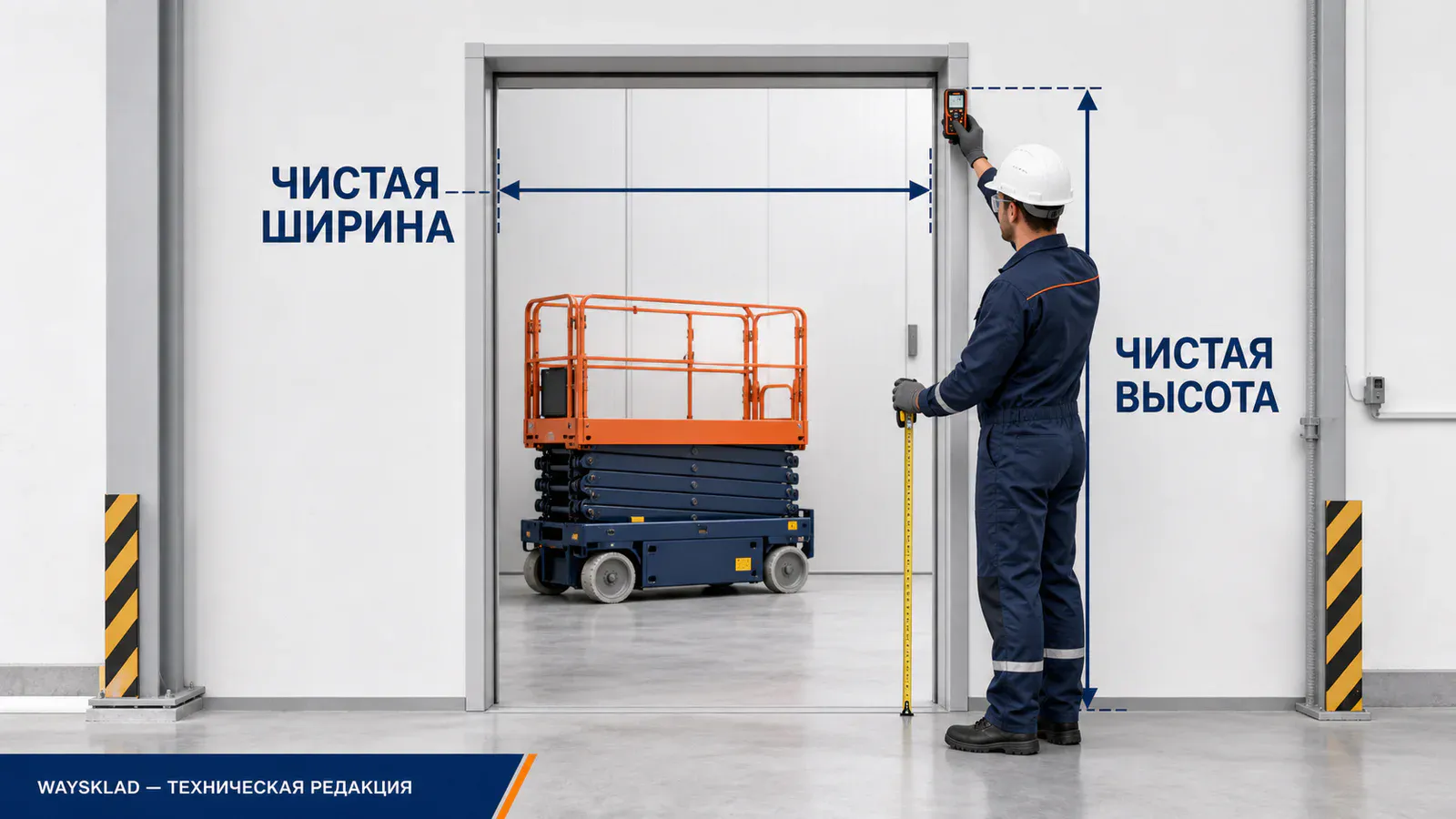

Измерьте проём в полностью открытом рабочем положении. Ширину снимите внизу, посередине и сверху; высоту — в нескольких точках, особенно если пол имеет уклон. Учитывайте створки, направляющие, ручки, доводчики, фотоэлементы, порог, воздушную завесу и выступающие элементы защиты.

Сравнивать проём нужно с транспортной конфигурацией конкретной машины. У одних моделей складываются ограждения, у других меняется высота при снятии платформенного пульта или иных элементов, но любые такие операции допустимы только по руководству. В таблицу вносите минимальные чистые размеры и прикладывайте фото проёма с обеих сторон.

Высота ворот не гарантирует свободный путь внутри. Измерьте нижнюю точку потолка на каждом участке и отметьте балки, ворота в открытом положении, светильники, указатели, пожарные трубопроводы, воздуховоды и кабельные трассы. Проверьте также участок въезда на рампу: при переломе профиля верхняя точка машины может приблизиться к перекрытию сильнее, чем на ровном полу.

Если для прохода планируется сложить ограждение, зафиксируйте, где это будет сделано, кто выполняет операцию и можно ли безопасно вернуть ограждение в рабочее положение до подъёма. Движение или подъём с неправильно установленными защитными элементами недопустимы.

Для каждого препятствия измерьте высоту, ширину, форму кромки и длину подхода. Зафиксируйте расстояние от порога до двери или поворота: машине может хватить дорожного просвета на прямом участке, но не хватить места для правильного захода. Отдельно отметьте щели, рельсы, деформационные швы и края пандусов.

Нельзя автоматически считать порог проходимым по одному значению клиренса. Важны колёсная база, диаметр колёс, свесы, распределение массы, тяга и указания производителя. Самодельные настилы и пандусы требуют расчёта несущей способности, фиксации и согласования на объекте.

Измерьте ширину каждого коридора на уровне пола, корпуса и ограждения машины. Учтите защиту колонн, радиаторы, стеллажные отбойники, открывающиеся двери, временно хранимые палеты и зоны выступающего товара. Если движение двустороннее или рядом работают люди, отметьте действующий порядок разделения потоков.

Ограничивающей является минимальная чистая ширина на всём маршруте. Но даже она не даёт окончательного ответа: паспортная ширина подъёмника описывает статический габарит, а реальному движению нужны управляемость и согласованный боковой запас. Поэтому прямые участки оценивают вместе с поворотами и состоянием пола.

Измерьте ширину обоих коридоров, длину свободного участка до и после угла, диагональ зоны поворота и положение колонн, дверей или стеллажей. Нарисуйте манёвр на плане и укажите, можно ли делать несколько перестановок. Тупиковый проход проверяйте дважды: машина должна не только войти, но и выйти либо безопасно развернуться.

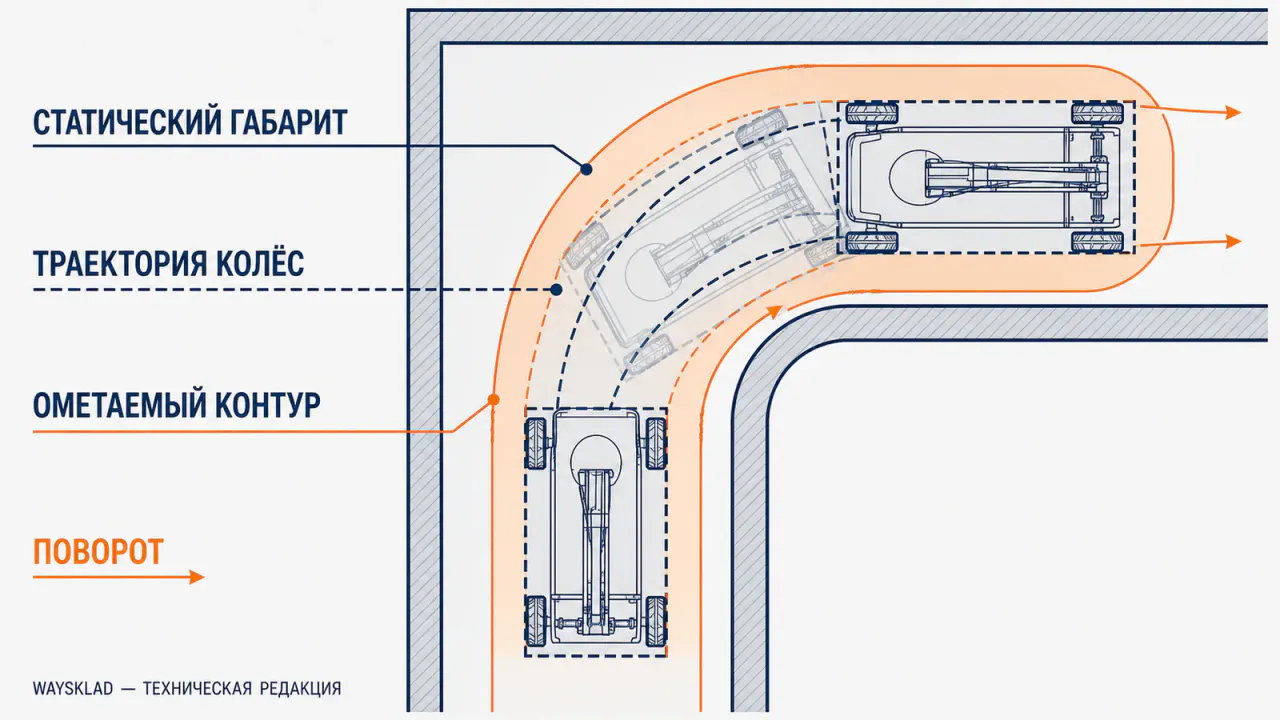

Одного радиуса поворота из карточки недостаточно. При манёвре важен весь ометаемый контур: колёса, корпус, площадка, противовес и возможный задний свес идут по разным траекториям. Надёжная проверка — схема движения по точным габаритам модели, а для сложного объекта ещё и согласованный пробный проезд без подъёма платформы.

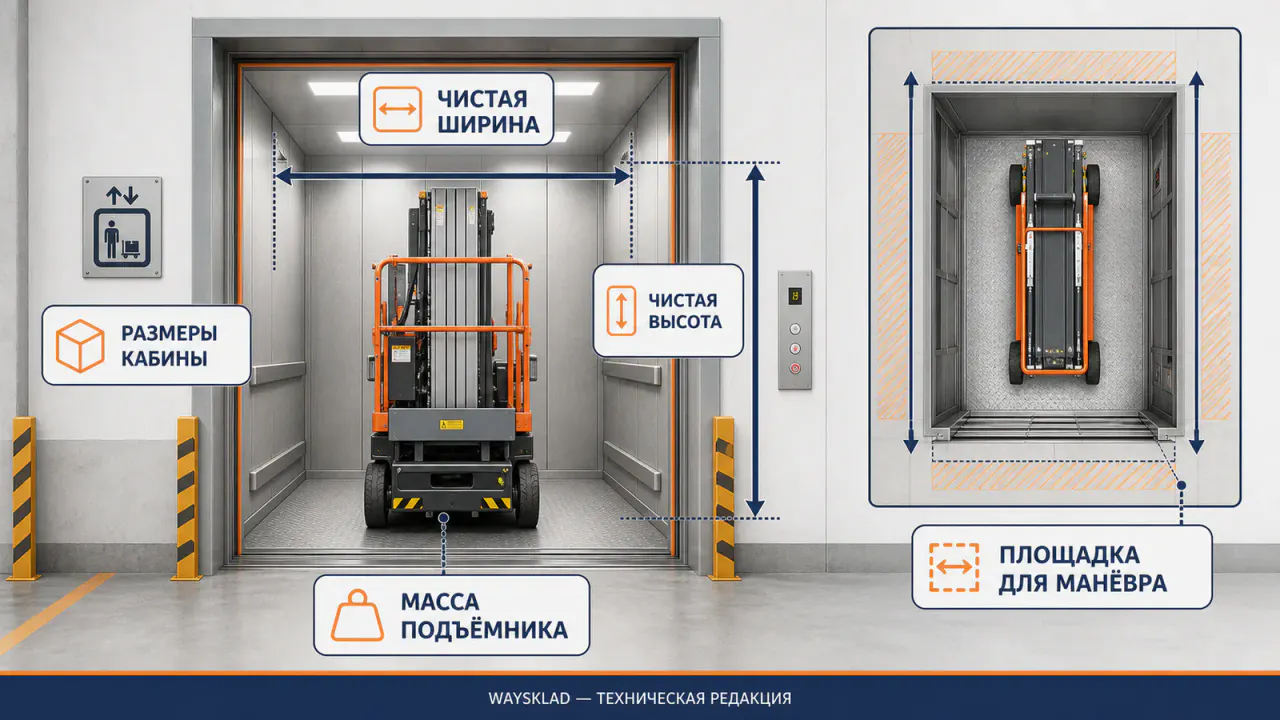

Запишите чистые размеры дверного проёма и кабины, высоту, паспортную грузоподъёмность, размеры пола, положение поручней и панели управления. Измерьте площадки перед дверьми на обоих этажах и проверьте, сможет ли подъёмник выровняться относительно входа. Учитывайте порог, зазор между этажом и кабиной, точность остановки лифта и закрывание дверей.

Собственная масса машины должна сравниваться с допустимой нагрузкой лифта в фактической транспортной конфигурации. Но надписи «лифт 3000 кг» всё равно недостаточно: владелец объекта должен подтвердить допустимость локальных реакций колёс, распределение нагрузки по полу кабины и сам режим перевозки техники. Оператору лифта также нужны сведения о массе людей и любого дополнительного груза.

Осмотрите весь путь и рабочую площадку. На плане отметьте трещины, выбоины, масляные пятна, воду, пыль, мусор, решётки, люки, каналы, края перекрытия и участки свежей засыпки. Проверьте подвальные помещения, подземные коммуникации и технологические пустоты под предполагаемыми позициями колёс или аутригеров.

Внешне ровная плита не подтверждает её несущую способность. Если документы отсутствуют, конструкция повреждена или рядом есть траншеи и пустоты, требуется оценка компетентного специалиста объекта. До подтверждения такую зону нельзя считать подходящей только потому, что по ней уже ездит другая техника.

Измерьте уклон на каждом пандусе, рампе и рабочей позиции, причём отдельно по ходу и поперёк движения. В процентах уклон рассчитывается так:

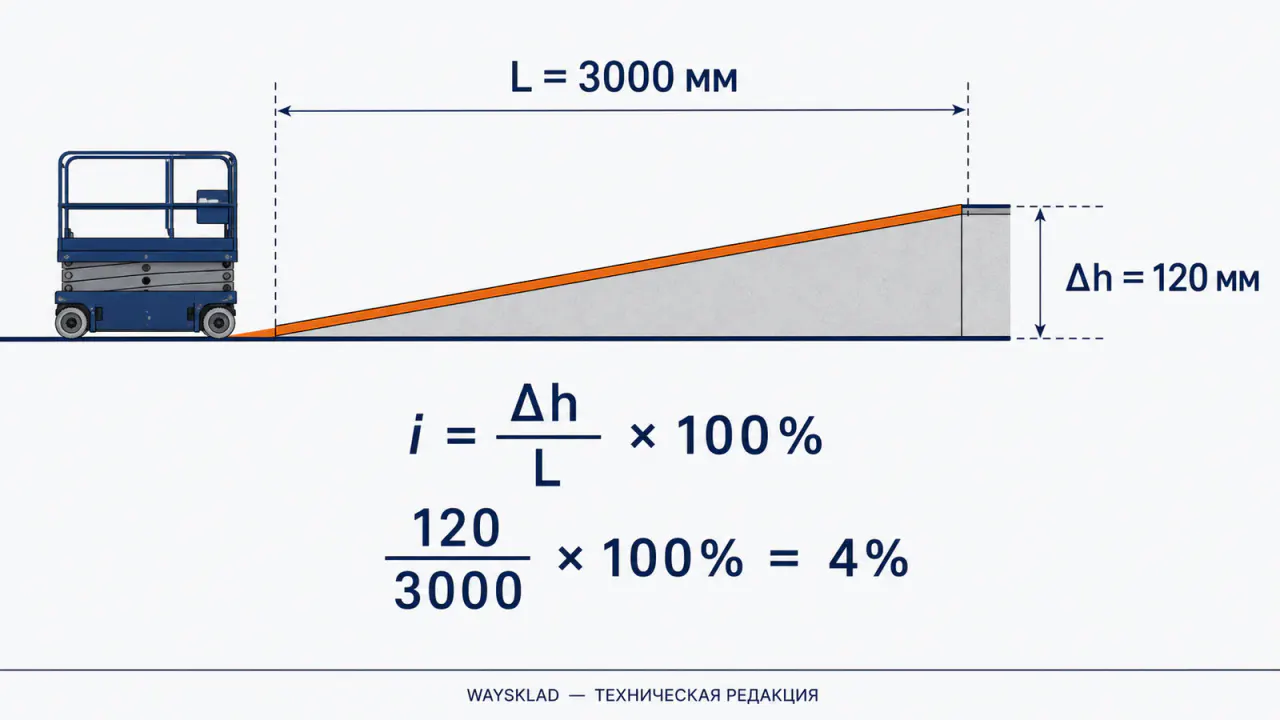

i, % = Δh / L × 100,

где Δh — перепад высоты, а L — горизонтальная длина измеренного участка в тех же единицах. Например, перепад 120 мм на горизонтальной длине 3000 мм соответствует уклону 4%. Не подменяйте горизонтальную длину длиной наклонной поверхности, если нужен точный расчёт.

Сравнивайте результат с руководством конкретной модели и конкретным режимом. Паспортная преодолеваемая крутизна обычно относится к движению машины в транспортном положении и зависит от сцепления. Разрешение поднимать платформу определяется другими ограничениями системы контроля наклона. Подробно разобрано, где подъёмник может ехать, а где работать на уклоне и как проверять аутригеры.

Запросите у владельца здания сведения о допустимых нагрузках на плиту, перекрытие, рампу и пол грузового лифта. От поставщика или производителя нужны не только собственная масса и средняя нагрузка, но и максимальная реакция отдельного колеса или аутригера, площадь контакта и данные для рабочей конфигурации.

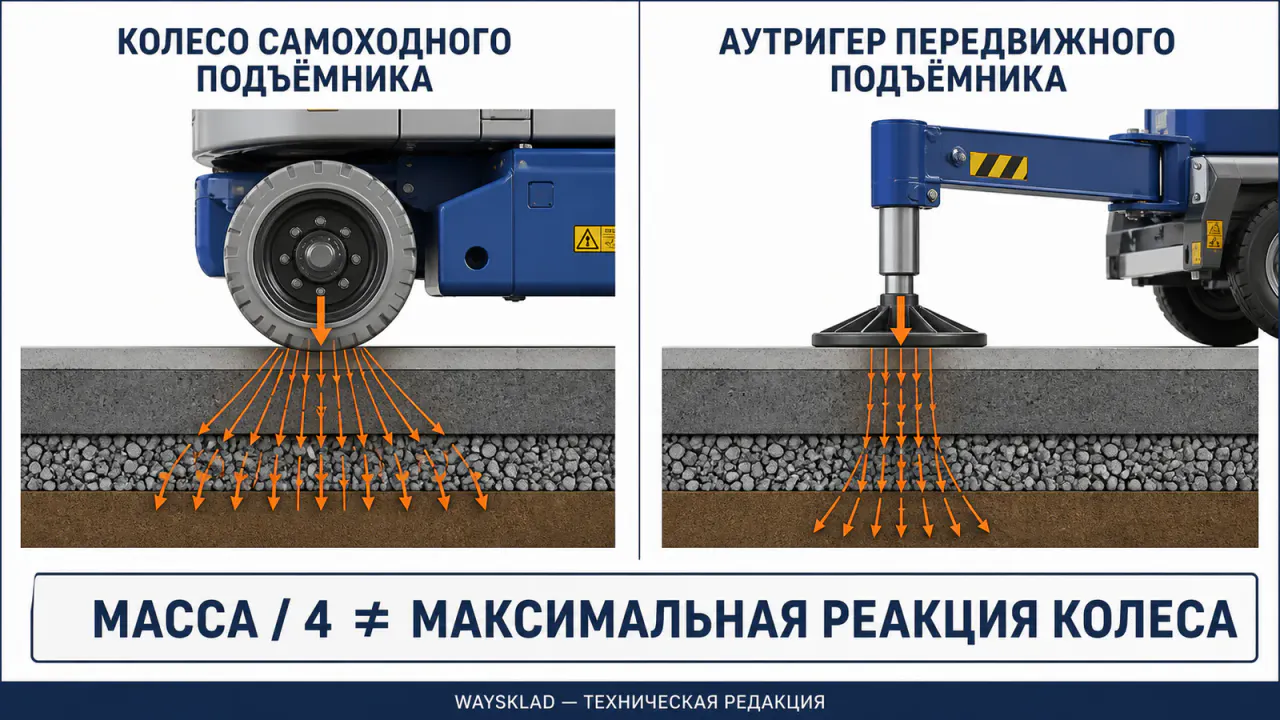

Делить общую массу подъёмника на четыре колеса нельзя: при движении, повороте, подъёме и работе на уклоне нагрузка распределяется неравномерно. Инженер объекта должен сопоставить паспортные реакции с конструкцией основания и возможными скрытыми зонами. Порядок проверки разобран в статье «Выдержит ли пол ножничный подъёмник».

Разметьте на полу не только корпус машины, но и полный рабочий контур. Для передвижного ножничного подъёмника нужны размеры опорного контура с разложенными аутригерами. Для стрелового — зона поворота башни и противовеса. Для любой конструкции учитывают открывание входа на платформу, выдвижную секцию и доступ к наземному пульту.

Добавьте место для ограждения рабочей зоны, прохода ответственного персонала и аварийного доступа. Если рядом движутся погрузчики, автомобили или посетители, определите, чем и на каком расстоянии будет отделена техника. Нельзя считать свободным пространство, которое одновременно служит эвакуационным выходом или обязательным проездом.

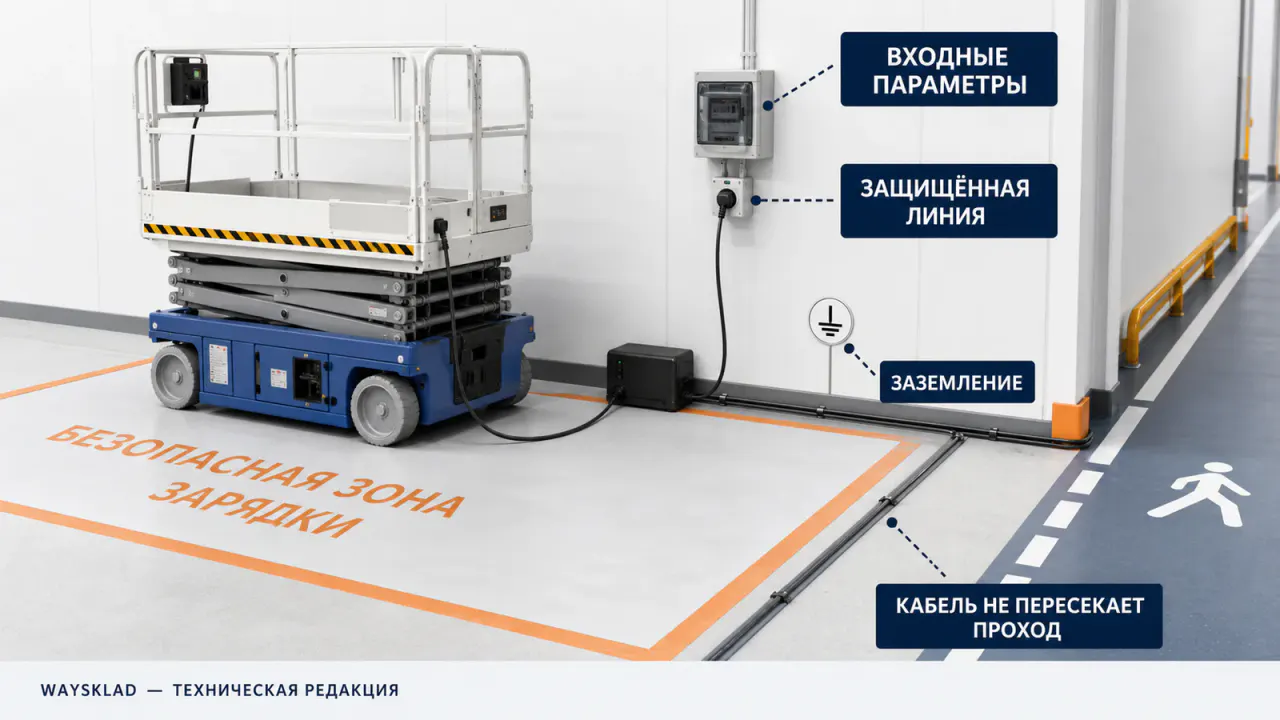

Для электрической модели узнайте входные параметры штатного зарядного устройства: напряжение, фазность, ток, тип разъёма и требования к заземлению. Сверьте их с выделенной линией, защитой и правилами объекта. Измерьте расстояние до точки подключения и убедитесь, что кабель не окажется в проезде, воде или зоне, где его могут повредить.

Не пишите в заявке просто «есть 220 В». Конкретной машине может требоваться иное питание либо отдельные условия зарядки. Зафиксируйте доступное окно между сменами, температуру и вентиляцию помещения, возможность ограничить доступ и порядок действий после зарядки. Для длительной эксплуатации важны также место проверки батареи и доступ сервисного специалиста.

Запишите, где будет работать машина: только внутри, только снаружи или на смешанном маршруте. Для помещения уточните ограничения по шуму, выхлопу, загрязнению шин, пыли, влажности и режиму работы вентиляции. Для улицы — температуру, осадки, ветер, состояние покрытия и сезонные изменения маршрута.

Если есть взрывоопасные зоны, агрессивные вещества, сильное электромагнитное поле или иные специальные условия, их нужно назвать до выбора модели: стандартная комплектация может быть непригодна. Допустимые температура, скорость ветра и условия применения берутся только из действующего руководства конкретного подъёмника, а не из усреднённой таблицы в интернете.

Нанесите на план маршруты сотрудников, посетителей, автомобилей, погрузчиков и автоматизированной техники. Зафиксируйте часы максимальной загрузки, слепые зоны, двери и перекрёстки. Решите, можно ли полностью перекрыть участок на время проезда и работы либо потребуется отдельная схема организации движения.

Отметьте расположение наземных органов управления и доступ к ним в каждой рабочей позиции. На объекте должен действовать план на случай неисправности или недомогания человека на платформе; одной фразы «опустим вручную» недостаточно. Маршрут спасения и роли персонала согласуют до начала работ.

Измерьте место хранения: оно должно вмещать машину в предусмотренной конфигурации и оставлять доступ к точкам ежедневного осмотра. Проверьте ровность и несущую способность пола, защиту от движения транспорта, осадков и несанкционированного использования. Для аккумуляторной модели совместите эту схему с требованиями к зарядке, для топливной — с принятым на объекте порядком заправки.

Продумайте доставку техники к месту обслуживания: ширину прохода, открывание крышек и возможность безопасно работать специалисту. Если подъёмник после каждой смены приходится оставлять в рабочем коридоре или перевозить через занятый цех, это уже эксплуатационное ограничение и его нужно учитывать при выборе.

Удобнее вести один файл с планом, таблицей и фотографиями. Для каждого ограничения оставьте одинаковый набор полей:

Карточка товара помогает отсеять явно неподходящие варианты, но не заменяет руководство. Ниже — пример того, как разные конструкции требуют разных замеров. Характеристики приведены по опубликованным карточкам WaySklad на момент подготовки материала; перед заказом их нужно подтвердить в актуальной документации и комплектации.

Таблица не означает, что перечисленные модели подходят любому объекту с похожими размерами. Например, статическая ширина 760 мм не подтверждает поворот в коридоре шириной 800 мм, а собственная масса 390 кг не подтверждает допустимость движения по конкретному лифту или перекрытию. Для финального решения нужны маршрут, паспортные данные и согласование ограничений объекта.

Посмотреть доступные конструкции можно в каталоге подъёмников и в разделе самоходных ножничных подъёмников.

Хороший запрос помещается не в одну строку, а в короткий технический пакет. Передайте:

• план маршрута от места разгрузки до каждой рабочей точки;
• таблицу всех замеров с единицами и минимальными значениями;
• фото и видео ворот, поворотов, порогов, лифта, пола и рабочей зоны;
• высоту и координаты цели, геометрию препятствий и нужную траекторию;
• число людей, суммарную массу и размеры инструмента или материалов;
• документы по лифту, перекрытию и допустимым нагрузкам;
• измеренные уклоны и описание состояния покрытия;
• условия помещения или улицы, график работ и ограничения по шуму или выбросам;
• доступные параметры электросети и окно зарядки;
• сценарий разгрузки, парковки и обслуживания.

Попросите поставщика ответить по тем же пунктам: какая конфигурация машины используется для проезда, каков её полный ометаемый контур, какие реакции колёс или опор нужно передать инженеру, какие требования предъявляются к зарядке и какой способ разгрузки предусмотрен изготовителем. Если ответ сводится к двум цифрам — высоте и ширине, — обследование объекта ещё не закончено.

1. Измерять только высоту. Машина достигает точки, но не проходит ворота, не поворачивает или не помещается в рабочей зоне.
2. Брать размеры из плана здания. Чистый проём после монтажа коробки, доводчика и защиты часто меньше проектного.
3. Сравнивать дверь только с шириной корпуса. На повороте важны база, управляемые колёса, свесы и весь ометаемый контур.
4. Считать грузовой лифт подходящим по одной грузоподъёмности. Остаются размеры кабины, манёвр у дверей и локальные нагрузки на пол.
5. Делить массу машины на число колёс. Максимальная реакция одного колеса или опоры может заметно отличаться от средней.
6. Приравнивать преодолеваемый уклон к рабочему. Возможность ехать со сложенной платформой не разрешает подъём на той же поверхности.
7. Считать любую розетку готовой зарядной точкой. Нужно проверить входные параметры зарядного устройства, линию, защиту, заземление и режим зарядки.
8. Забывать обратный путь и место хранения. После работы технике ещё нужно опуститься, развернуться, покинуть участок, зарядиться и пройти осмотр.

Сначала выделите жёсткие ограничения — те, которые нельзя разумно изменить: несущую способность перекрытия, размеры грузового лифта, высоту несъёмной балки, положение рабочей точки. Затем отметьте управляемые условия: временно убрать палеты, снять разрешённый элемент двери, перекрыть коридор, подготовить площадку или организовать иную разгрузку.

После этого сравните несколько моделей по одинаковой схеме. Подходящая машина должна одновременно:

• достигать рабочей точки по допустимой рабочей диаграмме;
• перевозить людей, инструмент и материалы в пределах всех ограничений;
• проходить весь маршрут с согласованным запасом и манёвром;
• не превышать подтверждённые нагрузки лифта, пола и основания;
• работать в допустимых условиях среды и на подготовленной поверхности;
• иметь подходящую инфраструктуру зарядки, хранения и обслуживания.

Если хотя бы один жёсткий пункт не подтверждён, это не «небольшой риск», а открытый вопрос выбора. Иногда правильным решением становится более компактная машина с дополнительной перестановкой, иногда — стреловой подъёмник, который работает из другой точки, а иногда сначала нужно изменить маршрут или подготовить основание. Каталог начинается после измерений, а не вместо них.

Нужна проверка модели по вашему объекту? Отправьте специалисту WaySklad заполненный маршрутный лист, фотографии и документы по лифту или перекрытию. Мы сопоставим задачу с характеристиками доступных подъёмников и отдельно обозначим данные, которые нужно подтвердить по руководству производителя.

Перейти в каталог подъёмников

Итог: хороший замер — это не одна цифра, а воспроизводимый маршрут с документами, фото и ответственными лицами. Такой пакет экономит время при подборе и позволяет увидеть ограничение до доставки машины, когда исправить его обычно проще и дешевле.
