Коленчатый или телескопический подъёмник: как сравнить вылет и обход препятствий

Два подъёмника одинаковой высоты могут по-разному достигать одной точки. Разбираем прямой вылет, доступ «вверх и через», высоту перегиба, нагрузочные зоны, задний свес и проверку рабочей диаграммы.

Коленчатый подъёмник выбирают, когда люльку нужно провести вверх, над препятствием и затем к рабочей точке. Телескопический стреловой подъёмник чаще рационален, когда между шасси и точкой есть открытая прямая траектория и требуется большой горизонтальный вылет. Это предварительное правило, а не готовый подбор: окончательное решение принимают по рабочей диаграмме конкретной модели, фактической нагрузке в люльке и свободному пространству для всей машины.

Сравнение только максимальной рабочей высоты почти бесполезно. Машина с заявленными 20 м может не достать точку на высоте 12 м, если та находится далеко в стороне, за высокой установкой или слишком близко к шасси. И наоборот, модель с меньшим максимальным вылетом может выполнить задачу благодаря подходящей высоте перегиба и подвижному гуську.

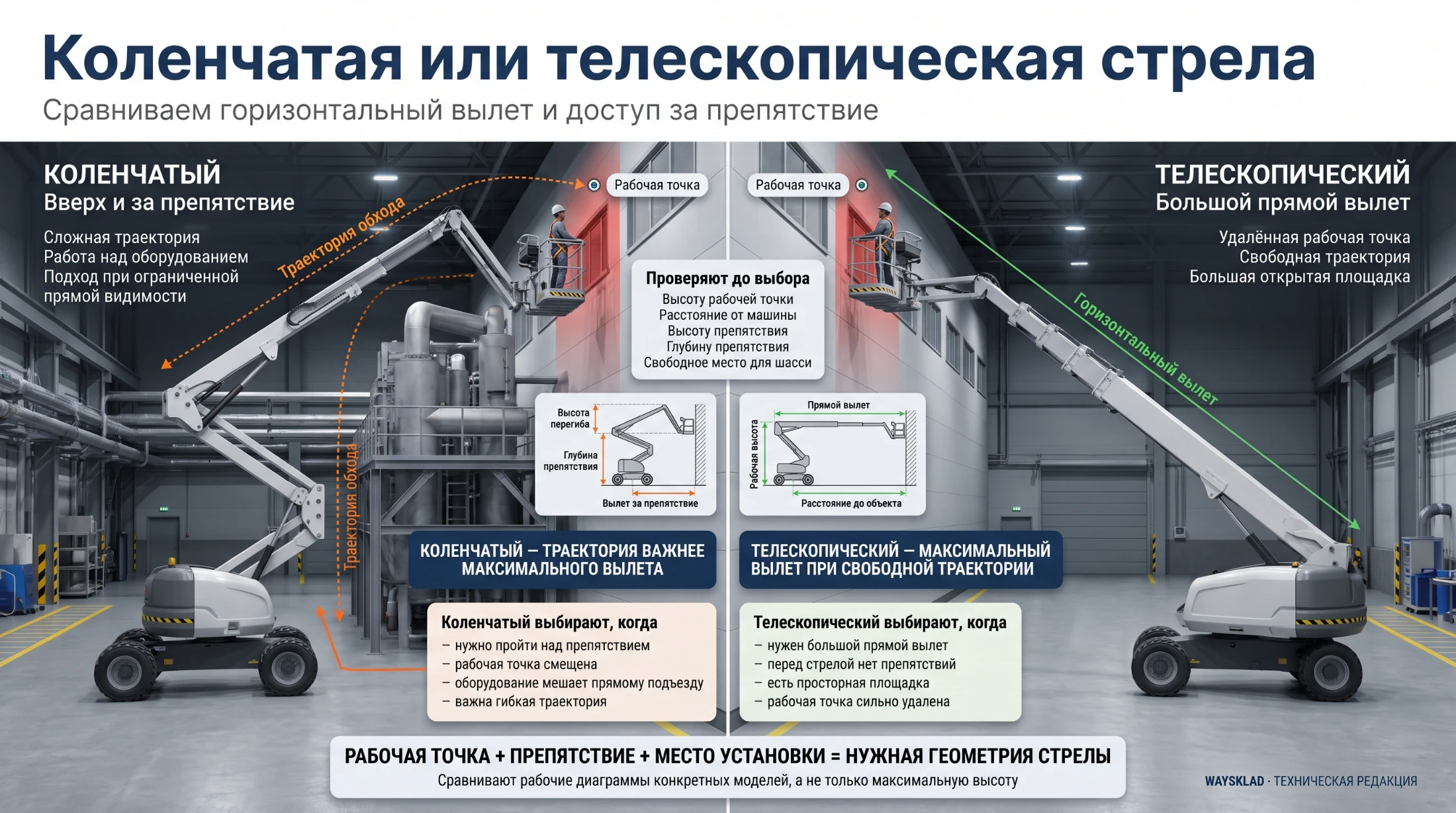

Главное различие: прямая дальность или доступ вверх и через

Условие задачи	Первый кандидат	Почему	Что проверить
Открытый фасад, шасси можно поставить на удалении	Телескопический	Прямая стрела обычно даёт большой горизонтальный диапазон	Точку на диаграмме, нагрузочную зону, место для длинного шасси
Работа за оборудованием, кровлей или трубопроводом	Коленчатый	Шарнирные секции позволяют идти вверх и над препятствием	Высоту перегиба, глубину препятствия и траекторию люльки
Высокая удалённая точка без препятствий	Телескопический	Меньше изменений геометрии для прямого доступа	Совпадение высоты и вылета одновременно
Несколько точек вокруг сложной установки	Коленчатый	Больше вариантов позиционирования секций	Динамический контур, поворот башни и риск защемления
Точка ниже уровня шасси	Не определяется типом	Нижний доступ есть не у каждой модели	Отрицательную часть рабочей диаграммы
Большая нагрузка на максимальном удалении	Не определяется типом	Грузоподъёмность может зависеть от зоны	Диаграмму именно для фактической массы в люльке

Если тип стрелы ещё не определён, сначала прочитайте сравнение ножничного, мачтового, коленчатого и телескопического подъёмников.

Официальные материалы JLG описывают коленчатую конструкцию как средство доступа вверх и через препятствие, а прямую телескопическую — как решение с большим горизонтальным вылетом при сопоставимой высоте. Но производители выпускают модели с гуськами, телескопическими элементами и разными алгоритмами ограничения рабочей зоны. Название типа помогает выбрать кандидата, паспорт выбирает машину.

Пять координат, без которых нельзя выбирать стрелу

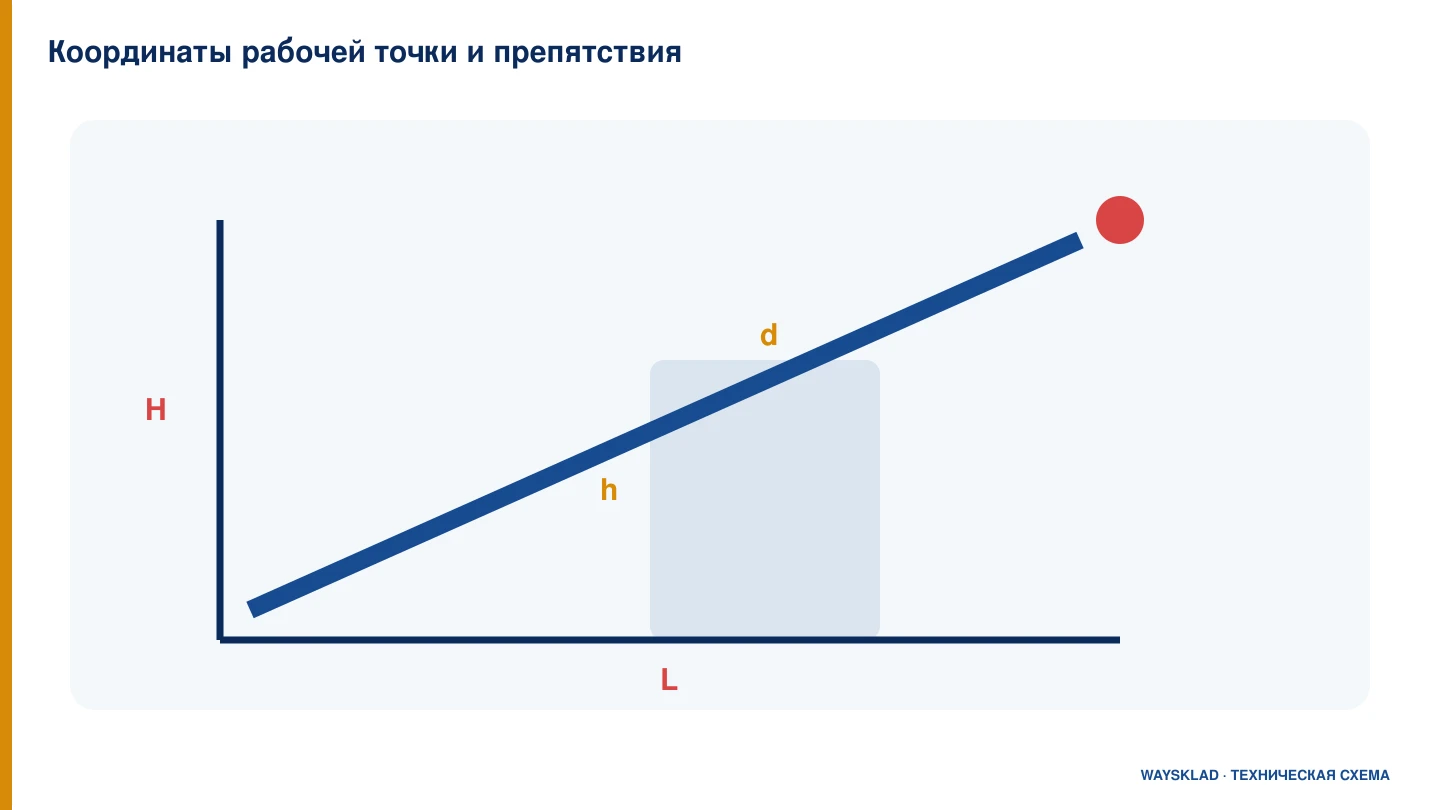

Рабочую задачу нужно перевести из фотографии в размеры. На боковом разрезе объекта отметьте возможную точку установки шасси, препятствие и место, куда должна попасть люлька.

1. Высота рабочей точки H. Измеряется от уровня, на котором стоят колёса, до зоны рук или инструмента.
2. Горизонтальное расстояние L. Считайте от той точки машины, которая принята производителем на диаграмме, а не автоматически от ближайшего колеса.
3. Высота препятствия h. Учитывайте ограждение, трубопровод, кровлю, оборудование и требуемый безопасный зазор.
4. Глубина препятствия d. Это расстояние от его ближнего до дальнего края по направлению доступа.
5. Высота самой рабочей зоны. Для фасада это диапазон, а не одна точка: верх и низ участка могут требовать разных положений стрелы.

Дополнительно нанесите места, куда не может входить ни стрела, ни люлька: действующие коммуникации, элементы конструкции, зоны движения крана и оборудования. Рабочая диаграмма показывает возможности машины в идеализированной плоскости, но не знает, какие реальные объекты находятся по пути.

Рекомендация WaySklad. Отправляйте поставщику не фразу «нужно достать на 18 м», а схему с H, L, h и d, фотографиями и возможной позицией шасси. Четыре размера экономят больше времени, чем длинная переписка о максимальной высоте.

Как читать рабочую диаграмму подъёмника

Рабочая диаграмма показывает сочетания высоты и горизонтального вылета, доступные платформе в предусмотренных изготовителем конфигурациях. По вертикали обычно отложена высота, по горизонтали — вылет. Однако точка отсчёта, единицы измерения и смысл линии могут различаться, поэтому сначала прочитайте примечания и легенду.

Порядок проверки:

1. убедитесь, что диаграмма относится к точной модели, модификации и версии документа;
2. найдите, откуда изготовитель измеряет высоту и горизонтальный вылет;
3. нанесите координату рабочей точки H × L;
4. проверьте, находится ли она внутри разрешённой зоны, а не на рекламной картинке рядом;
5. нанесите верхние углы препятствия и оцените траекторию подхода;
6. выберите нагрузочную зону для фактической массы людей, инструмента и материалов;
7. проверьте положения гуська и поворот люльки, если они участвуют в доступе;
8. оставьте рабочий запас, чтобы задача не выполнялась постоянной работой на геометрическом пределе.

Производитель Haulotte отдельно отмечает, что диаграмма может содержать критичную информацию о максимальной массе в люльке. У некоторых машин повышенная грузоподъёмность доступна только в ограниченной области. Поэтому точка, достижимая с одним оператором и лёгким инструментом, может оказаться недоступной при большей фактической нагрузке.

Учебный пример: одна высота, два разных решения

Предположим, рабочая точка расположена на высоте 14 м и на 8 м по горизонтали от возможной позиции шасси. Между ними находится установка высотой 7 м и глубиной 5 м. В люльке должны находиться два работника, инструмент и материалы общей фактической массой 260 кг.

Для телескопической машины нельзя проверить только значения «14 м по высоте» и «8 м по вылету». Прямая линия стрелы может пересечь верхний угол установки. Тогда даже достаточные максимальные параметры не решают задачу. Нужно найти другое положение шасси либо перейти к конструкции с подходящей траекторией.

Для коленчатого подъёмника сначала проверяют, поднимается ли сочленение выше препятствия, затем — хватает ли оставшегося вылета за его дальним краем. После этого точку сверяют с нагрузочной зоной для 260 кг. Если на требуемом вылете разрешено меньше, модель не подходит, хотя пустая люлька геометрически достигает точки.

Пример не выбирает конкретную машину и не заменяет паспорт. Он показывает правильную последовательность: конечная координата, препятствие, траектория, нагрузка и только затем коммерческое сравнение.

Высота перегиба: ключевой параметр коленчатой стрелы

Высота перегиба показывает, насколько высоко машина способна поднять сочленение, чтобы провести следующие секции над препятствием. В англоязычной документации встречается термин up-and-over height. Максимальная рабочая высота не заменяет этот параметр.

Даже если высота перегиба превышает высоту объекта, нужно проверить глубину обхода. После подъёма над ближним краем стреле должен хватить горизонтального диапазона до рабочей точки. Важен и безопасный зазор: проход ровно по верхней грани не является рабочим планом, поскольку на площадке возможны погрешности установки, движение конструкции и ограничения системы управления.

Некоторые коленчатые модели оснащаются гуськом — короткой конечной секцией между основной стрелой и люлькой. Он помогает точнее позиционировать площадку, но его длина, вертикальный диапазон и возможность бокового поворота зависят от модели. Гусёк не следует считать универсальным способом обойти препятствие любой формы.

Почему максимальный вылет телескопической стрелы доступен не на любой высоте

Максимальный горизонтальный вылет — одна крайняя точка рабочего контура, а не прямоугольник доступности. При изменении угла стрелы допустимое сочетание высоты и расстояния меняется. Точка с максимальным вылетом может находиться существенно ниже максимальной рабочей высоты.

На открытом фасаде телескопическая машина может быть эффективнее: шасси остаётся на подготовленной площадке, а прямая стрела достигает удалённого участка. Однако для близкой высокой точки геометрия может оказаться неудобной: длинной стреле требуется определённый угол, а основанию — пространство. Именно поэтому нельзя делать вывод «телескопический достаёт дальше, значит достанет всё».

Проверьте и положение противовеса. При повороте башни задняя часть может выходить за контур шасси. На тесной площадке максимальный вылет к фасаду бесполезен, если противовес сталкивается со стеной, ограждением или движущейся техникой.

Платформа, нагрузка и ограниченная рабочая зона

Фактическая нагрузка складывается из массы всех людей, инструмента, материалов и разрешённых принадлежностей.

Нагрузка платформы = люди + инструмент + материалы + разрешённое оснащение.

Учебный расчёт: два работника по 85 кг, 35 кг инструмента и 55 кг материалов дают 260 кг. Это не характеристика модели, а исходное значение для выбора нужной зоны на диаграмме.

В документации могут быть указаны неограниченная и ограниченная грузоподъёмность. Первая доступна во всей обозначенной зоне, вторая — только в её части. Формулировки и границы сверяют по руководству конкретной машины. Нельзя брать максимальную цифру из карточки и предполагать, что она действует при максимальном вылете.

Имеют значение число операторов, размер люльки и способ размещения материалов. Габаритный предмет может укладываться в лимит по массе, но мешать закрытию входа, обзору или работе органов управления. Стреловой подъёмник предназначен для позиционирования людей и разрешённой нагрузки, а не для подъёма подвешенного груза, если изготовитель прямо не предусмотрел иной режим.

Рабочая зона на земле: шасси тоже движется

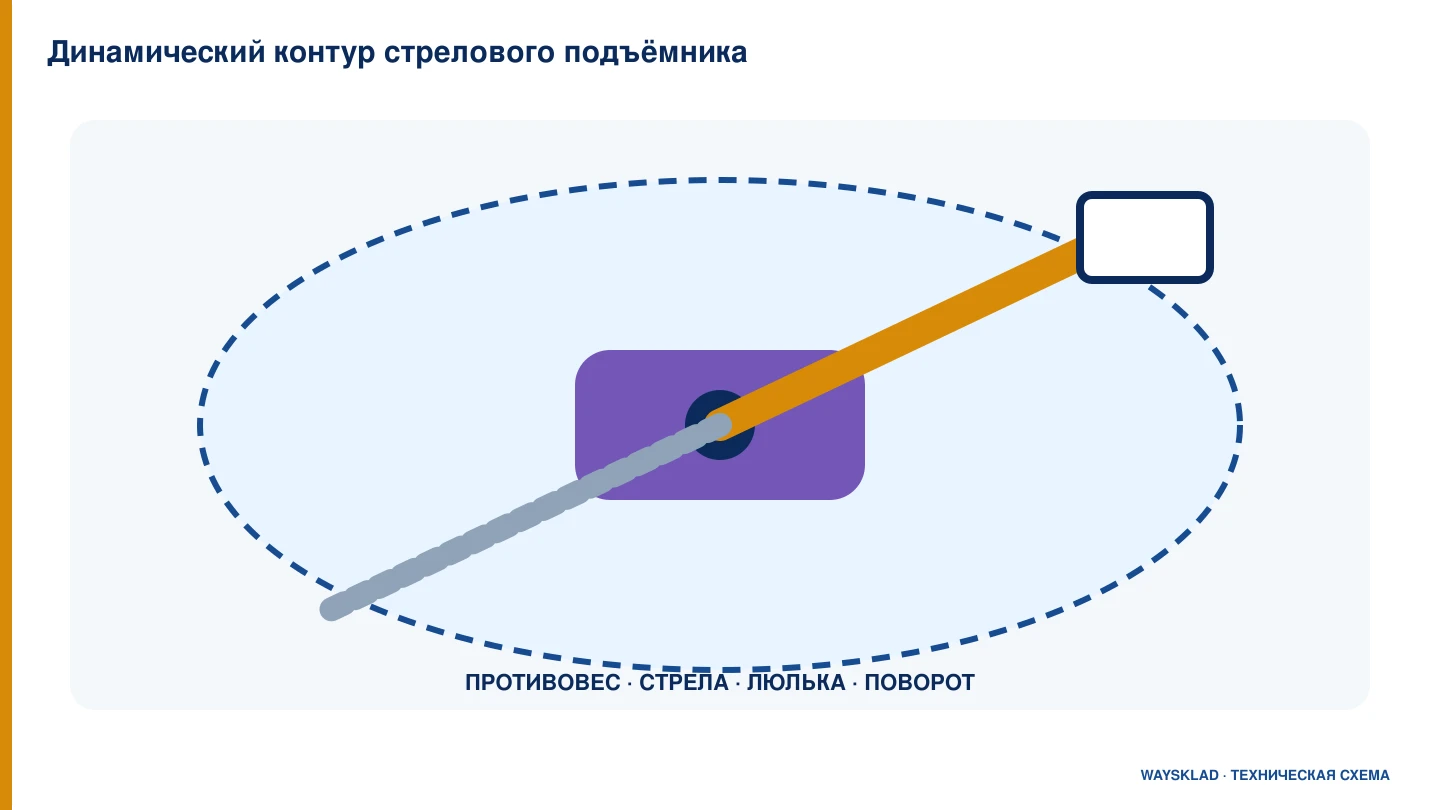

Рабочий контур стреловой машины шире статического прямоугольника её колёс. При повороте учитывают башню, противовес, стрелу и люльку. У машин с выдвижными осями транспортная ширина может отличаться от рабочей конфигурации.

На плане площадки отметьте:

• контур шасси и положение колёс;
• радиус поворота при движении;
• задний свес башни во всём диапазоне вращения;
• зону прохождения стрелы на малой высоте;
• путь люльки и возможные точки защемления;
• ограждённую зону от людей и транспорта;
• края плит, откосы, люки, траншеи и перепады;
• воздушные линии и другие источники опасности сверху.

Коленчатая машина может точнее позиционировать люльку вокруг препятствия, но это не делает всё шасси компактным. Телескопическая может иметь понятную прямую траекторию стрелы, но требовать длинной свободной зоны для манёвра. Сравнивайте транспортный путь, рабочую позицию и динамический контур отдельно.

Основание, уклон, привод и условия площадки

Геометрически подходящая стрела не подходит, если основание не выдерживает машину или уклон выходит за паспортное ограничение. До подбора нужны тип поверхности, несущая способность, продольный и поперечный уклоны, препятствия под колёсами и состояние маршрута.

Электрический привод часто рассматривают для зон, чувствительных к шуму и локальным выбросам. Дизельное или внедорожное исполнение — для наружных площадок, где необходимы соответствующие тяга и проходимость. Но привод не определяет геометрию: и среди коленчатых, и среди телескопических машин встречаются разные варианты. Пригодность для помещения, улицы, ветра и конкретной поверхности подтверждается документацией.

Заявленная преодолеваемость уклона обычно относится к транспортному режиму и не разрешает подъём платформы на таком же склоне. Не выравнивайте машину случайными подкладками и не переносите возможности одной специальной системы самовыравнивания на весь класс.

Матрица выбора по десяти рабочим сценариям

Сценарий	Первый кандидат	Ключевая проверка	Что может изменить выбор
Высокий открытый фасад	Телескопический	Точка H × L на диаграмме	Недостаток места под длинное шасси
Фасад за козырьком	Коленчатый	Высота перегиба и глубина козырька	Подходящая альтернативная позиция шасси
Работа над производственной линией	Коленчатый	Траектория всех секций и люльки	Ограничение поворота внутри цеха
Удалённая точка на открытой стройплощадке	Телескопический	Вылет с фактической нагрузкой	Препятствие на прямой траектории
Несколько точек вокруг резервуара	Коленчатый	Рабочий контур и возможные позиции шасси	Требуемый вылет на дальней стороне
Работа ниже края моста или площадки	По диаграмме модели	Нижний доступ и положение гуська	Не каждая машина имеет нужную отрицательную зону
Два оператора с тяжёлым оснащением	По нагрузочной диаграмме	Разрешённая масса в требуемой точке	Ограниченная зона повышенной грузоподъёмности
Тесный двор между зданиями	Компактный коленчатый как кандидат	Задний свес, поворот и длина шасси	Открытая прямая позиция для телескопической стрелы
Протяжённая работа вдоль стены	Телескопический как кандидат	Перестановки и зона движения	Выступающие конструкции на фасаде
Один парк техники для разных объектов	После карты задач	Доля задач, доступных без предельных положений	Покупка одного типа и аренда второго для редких работ

Восемь ошибок при сравнении стреловых подъёмников

1. Сравнить только максимальную рабочую высоту. Нужная точка определяется сочетанием высоты и вылета.
2. Принять максимальный вылет за доступный на любой высоте. Рабочая зона имеет криволинейную границу.
3. Проверить конечную точку, но не траекторию. Стрела или люлька может встретить препятствие по пути.
4. Забыть о высоте перегиба. Коленчатая машина не обойдёт высокий объект, если сочленение не поднимается над ним с запасом.
5. Использовать максимальную грузоподъёмность во всей диаграмме. Повышенная нагрузка может сокращать доступную зону.
6. Считать ширину шасси полным рабочим контуром. Противовес и башня выходят за него при вращении у некоторых моделей.
7. Перенести транспортный уклон в рабочий режим. Подъём платформы регулируется отдельными ограничениями.
8. Выбрать тип без проверки основания и маршрута. Подходящая стрела бесполезна, если машина не проходит или площадка не выдерживает нагрузку.

Что отправить поставщику для расчёта

• боковой разрез с координатами H, L, h и d;
• план возможных позиций шасси;
• фотографии рабочей зоны с нескольких сторон;
• максимальную массу людей, инструмента и материалов;
• диапазон высот, а не только верхнюю точку;
• требование к доступу ниже уровня установки, если оно есть;
• минимальные проёмы, повороты, уклоны и размеры площадки;
• тип и допустимую нагрузку основания;
• условия внутри или снаружи, ограничения по шуму и выбросам;
• режим работы и количество перестановок за смену.

Полный аудит маршрута, основания и режима работы собран в статье как выбрать подъёмник по 25 параметрам.

В ответ запросите рабочую диаграмму точной модификации с выделенной требуемой точкой, подтверждением нагрузочной зоны и пояснением точки отсчёта. Отдельно нужны габаритный чертёж, масса, максимальная нагрузка на колесо, задний свес и разрешённые условия площадки.

Частые вопросы

Какой подъёмник имеет больший горизонтальный вылет?

При сопоставимой высоте прямой телескопический подъёмник обычно выбирают ради большего горизонтального вылета. Но точное значение и доступная на нём нагрузка определяются диаграммой конкретной модели.

Коленчатый подъёмник всегда может обойти препятствие?

Нет. Высота перегиба должна быть достаточной, а после обхода должен оставаться нужный вылет. Геометрию препятствия накладывают на рабочую диаграмму.

Можно ли выбрать машину по двум цифрам: высоте и вылету?

Нет, это только начало проверки. Нужны траектория, нагрузочная зона, положение гуська, свободный контур поворота, основание и ограничения эксплуатации.

Что такое высота перегиба коленчатого подъёмника?

Это высота, на которой конструкция способна провести сочленение и последующие секции над препятствием. Определение и точку измерения сверяют по документации производителя.

Почему грузоподъёмность меняется в рабочей зоне?

У некоторых моделей система ограничивает сочетание нагрузки, вылета и положения стрелы для сохранения предусмотренной устойчивости. Поэтому повышенная грузоподъёмность может быть доступна лишь в части диаграммы.

Как учесть задний свес?

Нужно нанести на план крайнее положение противовеса при полном требуемом повороте башни. Нулевой или малый задний свес нельзя предполагать без паспорта конкретной модели.

Какой тип лучше для работы внутри цеха?

При препятствиях первым кандидатом часто становится электрический коленчатый подъёмник подходящих размеров. Но решение зависит от дверей, пола, поворота, высоты, вентиляции, шин и рабочего контура; тип двигателя и стрелы проверяют раздельно.

Можно ли работать ниже уровня установки машины?

Только если диаграмма конкретной модели показывает необходимый нижний доступ и руководство разрешает эту конфигурацию. Само слово «коленчатый» или «телескопический» такой возможности не гарантирует.

Итог: решение принимают по точке и траектории

Для открытой удалённой точки первым кандидатом обычно становится телескопическая стрела; для доступа вверх и через препятствие — коленчатая. Затем выбор проверяют по координатам H × L, высоте и глубине препятствия, нагрузочной зоне, положению гуська и динамическому контуру машины. Если модель достигает точки только на границе диаграммы или не имеет запаса по траектории, ищите другую позицию шасси либо другую машину.
