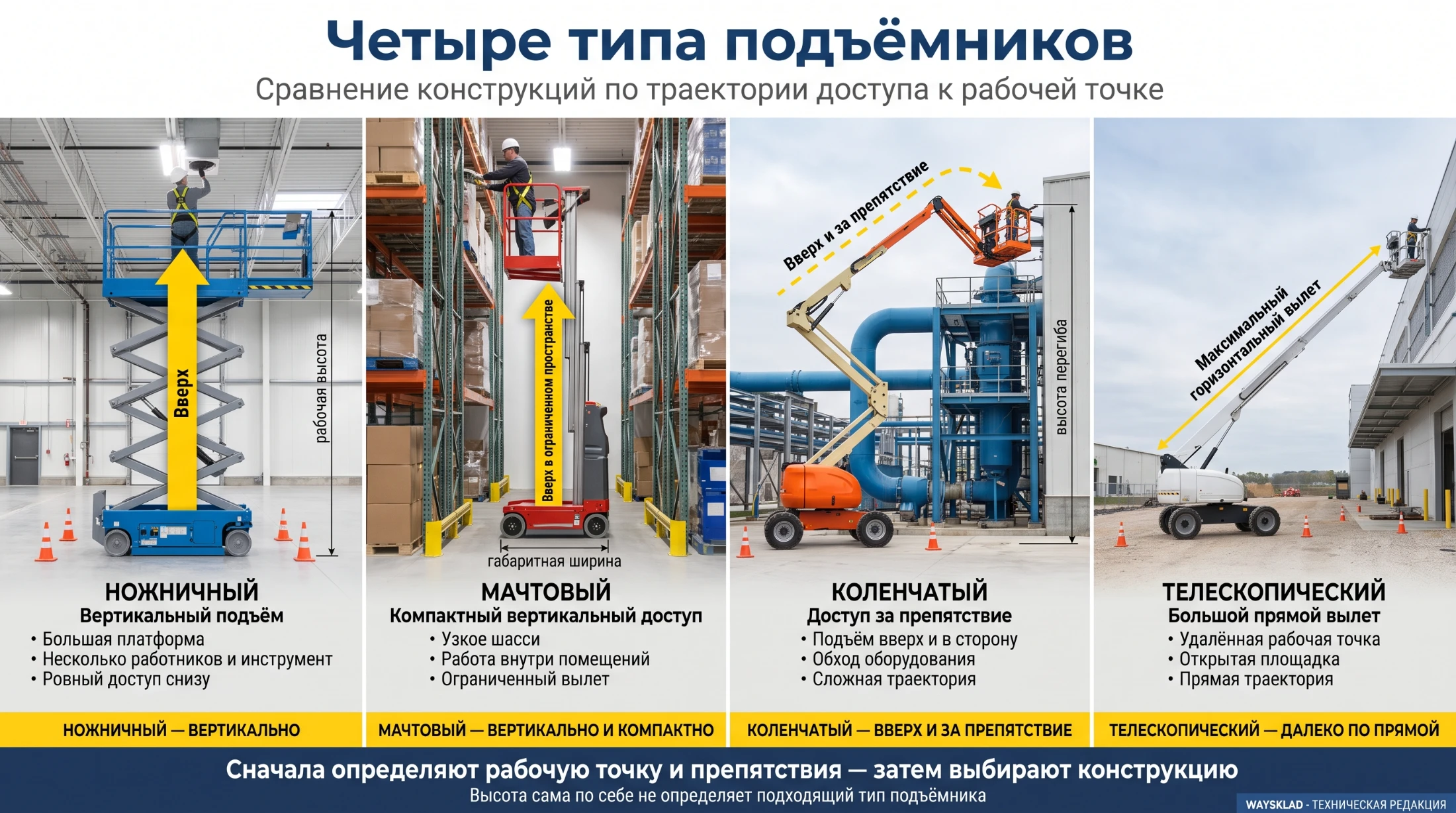

Ножничный, мачтовый, коленчатый или телескопический подъёмник: что выбрать

Четыре конструкции могут иметь похожую рабочую высоту, но доставляют платформу к точке по разным траекториям. Сравниваем вертикальный подъём, компактную мачту, обход препятствий и прямой вылет стрелы.

Ножничный подъёмник выбирают для преимущественно вертикальной работы с просторной платформы, вертикально-мачтовый — для компактного доступа в помещении, коленчатый — чтобы пройти вверх и через препятствие, телескопический стреловой — когда нужен большой прямой вылет. Выбирать тип только по рабочей высоте нельзя: четыре машины с похожей высотой могут иметь совершенно разные рабочие зоны, массу, габариты и вместимость платформы.

Начните со схемы: отметьте место установки основания, координаты рабочей точки и всё, что находится между ними. Затем проверьте, подходит ли траектория платформы, и только после этого сравнивайте конкретные модели по паспорту и рабочей диаграмме.

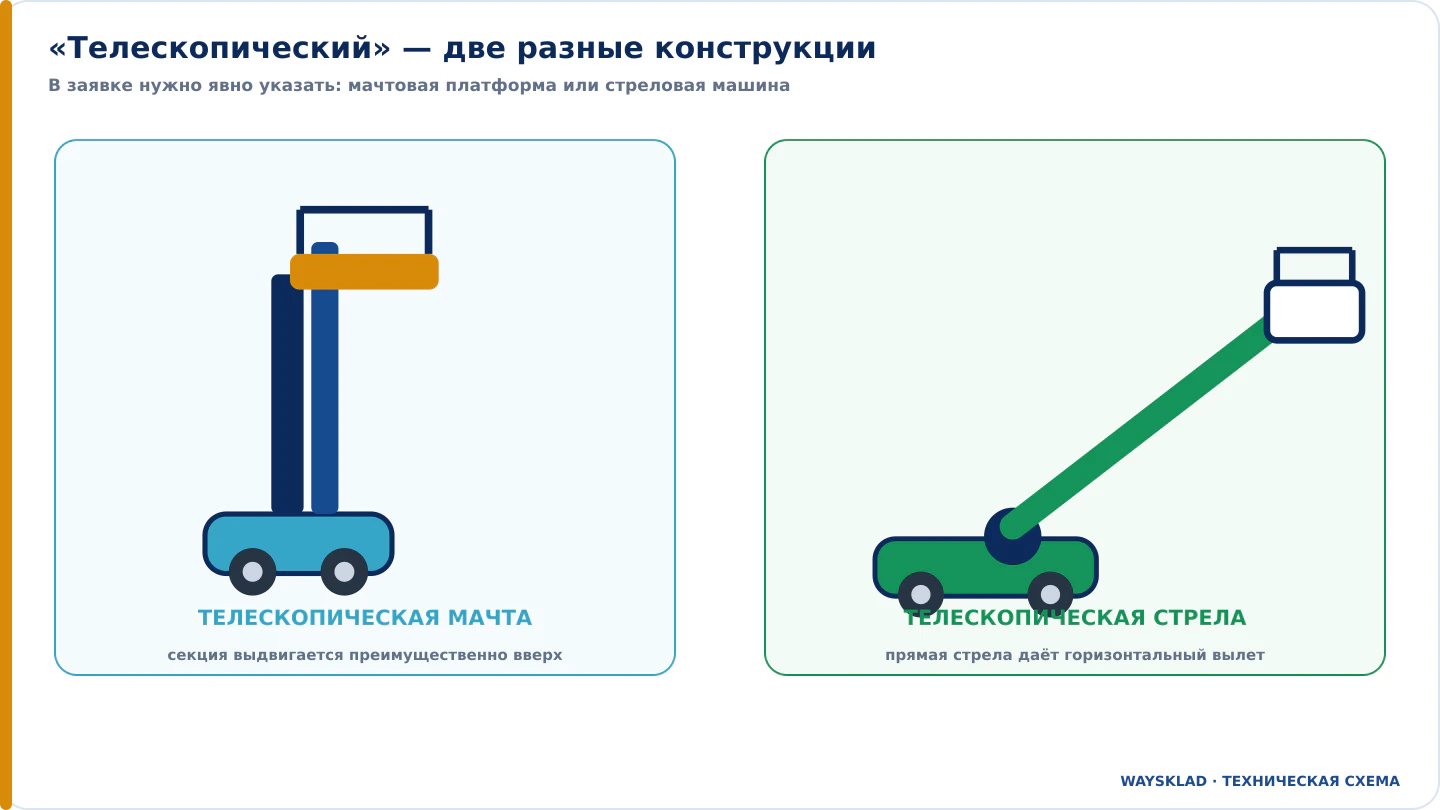

Сначала разберёмся со словом «телескопический»

В каталогах телескопическими называют две разные конструкции. Первая — компактный мачтовый подъёмник, в котором секции алюминиевой мачты последовательно выдвигаются вверх. Вторая — стреловая самоходная машина с прямой телескопической стрелой, способной давать большой горизонтальный вылет.

Формулировка	Что обычно имеется в виду	Основное движение	Что написать поставщику
Мачтовый телескопический подъёмник	Одна или несколько выдвижных вертикальных мачт на компактном основании	Преимущественно вверх	«Нужна вертикально-мачтовая рабочая платформа»
Телескопический стреловой подъёмник	Поворотная база и прямая выдвижная стрела с люлькой	Вверх и далеко в сторону по рабочей диаграмме	«Нужна самоходная платформа с прямой телескопической стрелой»

Разница принципиальна. Мачтовая машина может пройти через узкий проём и работать рядом с точкой, тогда как стреловая требует пространства для основания, поворота и выдвижения стрелы. Если в заявке написано только «телескопический подъёмник 12 метров», поставщик сначала должен уточнить конструкцию.

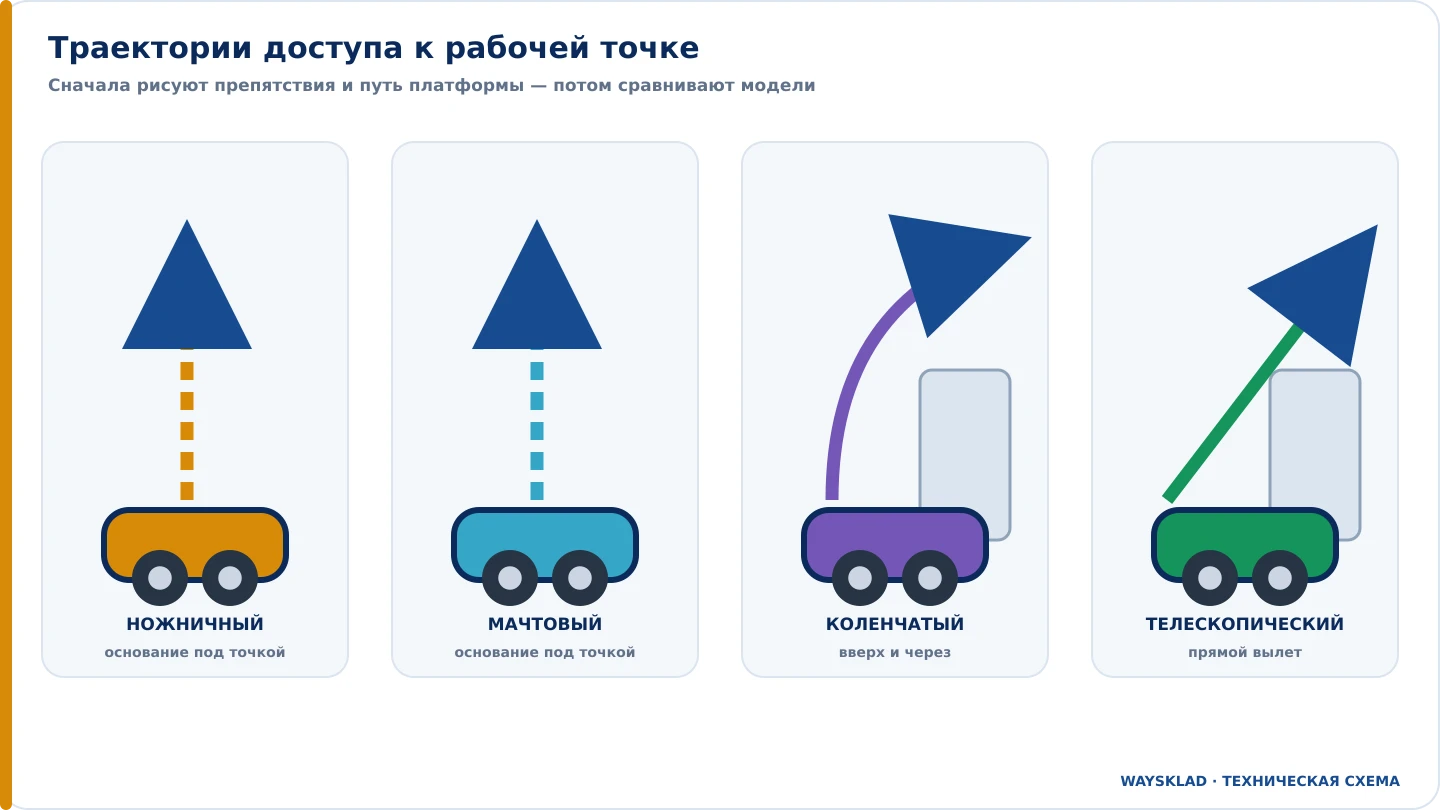

Сравнение четырёх типов по рабочей геометрии

Параметр	Ножничный	Вертикально-мачтовый	Коленчатый стреловой	Телескопический стреловой
Основная траектория	Вертикально	Вертикально	Вверх, через препятствие и в сторону	Прямое выдвижение стрелы вверх и в сторону
Горизонтальный доступ	Ограничен выдвижной секцией, если она есть	Обычно отсутствует или невелик; зависит от конструкции	Гибкий доступ по сложной траектории	Большой прямой вылет
Рабочая площадка	Часто просторнее	Обычно компактнее	Люлька меньшего размера, параметры зависят от модели	Люлька и допустимая нагрузка зависят от режима
Положение основания	Близко к рабочей точке	Близко к рабочей точке	Можно поставить за препятствием при попадании точки в диаграмму	Нужна подходящая линия прямого вылета
Тесное помещение	Подходит компактная модификация при допустимой массе	Один из основных сценариев	Возможны узкие электрические модели, но проверяют поворот	Чаще требуется больше свободного пространства
Работа с материалами	Преимущество большой платформы, но действует паспортная нагрузка	Ограничена размером и грузоподъёмностью площадки	Проверяют размер люльки и рабочую зону	Возможны зональные ограничения нагрузки на вылете
Главный документ	Паспорт и ограничения платформы/выдвижной секции	Паспорт, схема опор и транспортные габариты	Рабочая диаграмма, высота обхода и задний свес	Рабочая диаграмма и ограниченная/неограниченная нагрузка

После выбора конструкции проверьте конкретную модель по 25 параметрам объекта и задачи: маршруту, основанию, нагрузке, питанию и условиям эксплуатации.

Таблица показывает общий принцип, а не универсальные характеристики. Компактный ножничный подъёмник может оказаться легче другой мачтовой модели, а электрическая коленчатая машина — работать внутри помещения. Решение всегда подтверждают данными конкретной модификации.

Быстрый выбор по четырём вопросам

1. Можно ли поставить основание непосредственно под рабочей точкой? Если да, сначала сравнивайте ножничную и мачтовую платформы. Если нет, потребуется горизонтальный доступ.
2. Есть ли высокое или глубокое препятствие? Для движения вверх и через него первым кандидатом становится коленчатая стрела. При открытой прямой траектории рассматривают телескопическую.
3. Насколько тесен маршрут? При дверях, лифте и узких проходах проверяйте мачтовую либо компактную ножничную машину до перехода к более крупной стреловой.
4. Сколько места и нагрузки требуется на платформе? Для нескольких работников и объёмных материалов может быть полезна ножничная площадка, но только если её основание можно правильно установить.

Этот алгоритм определяет тип-кандидат, но не выбирает модель. Одинаковую задачу иногда решают две конструкции: например, небольшой боковой зазор закрывает выдвижная секция ножничной платформы, а более глубокое препятствие уже требует стрелы. Границу проводят по фактическим размерам и паспорту.

Ножничный подъёмник: когда основание можно поставить под работой

Ножничный тип рационален, если платформа должна подняться почти вертикально, а под рабочей зоной есть место для машины. Его сильная сторона — полезная площадь платформы: на ней можно разместить разрешённое число операторов, инструмент и материалы в пределах паспортной грузоподъёмности.

Типовые задачи — обслуживание потолочного освещения, вентиляции и инженерных сетей, монтаж вдоль стены, внутренняя отделка и работы с протяжённой поверхности. Подтверждённые модели собраны в разделе самоходных ножничных подъёмников. Выдвижная секция помогает приблизиться к точке, когда основанию мешает небольшой объект, однако она не превращает ножничную машину в стреловую.

Перед выбором проверьте:

• влезает ли основание непосредственно под рабочую зону;
• хватает ли размера платформы людям и материалам;
• какая нагрузка допускается на выдвижной секции;
• можно ли двигаться при поднятой платформе;
• подходит ли полная масса и нагрузка на колёса для пола;
• разрешена ли работа внутри или снаружи помещения;
• соответствуют ли шины и привод покрытию.

Когда ножничный не подходит: рабочая точка находится далеко за оборудованием, козырьком или другой конструкцией; основание нельзя поставить рядом; маршрут требует слишком компактной или лёгкой машины; нужен большой горизонтальный диапазон.

Мачтовый подъёмник: когда важны компактность и малая рабочая зона

Вертикально-мачтовая платформа полезна там, где машина должна пройти через тесный маршрут и занять минимум места рядом с рабочей точкой. Мачтовые конструкции бывают передвижными вручную, с сопровождающим управлением или полностью самоходными; наличие привода нельзя определять только по слову «мачтовый».

Одномачтовые и двухмачтовые передвижные модели также могут требовать установки аутригеров перед подъёмом. Поэтому сравнивают не только сложенную ширину основания, но и рабочий контур с разложенными опорами. Компактная машина, прошедшая в дверь, может потребовать больше свободного места на рабочей позиции.

Мачтовый тип рассматривают для магазинов, складских проходов, театров, залов, торговых центров и обслуживания инженерных систем. Он особенно полезен при небольшом числе операторов и умеренном количестве оснащения. Если нужна большая бригада, длинномерные материалы или просторная площадка, ножничная конструкция может быть практичнее.

Рекомендация WaySklad. Для мачтовой модели запросите два набора размеров: транспортные и рабочие. Отдельно отметьте контур аутригеров, вход на платформу и способ перемещения. Иначе компактность в каталоге может закончиться сразу после раскладывания опор.

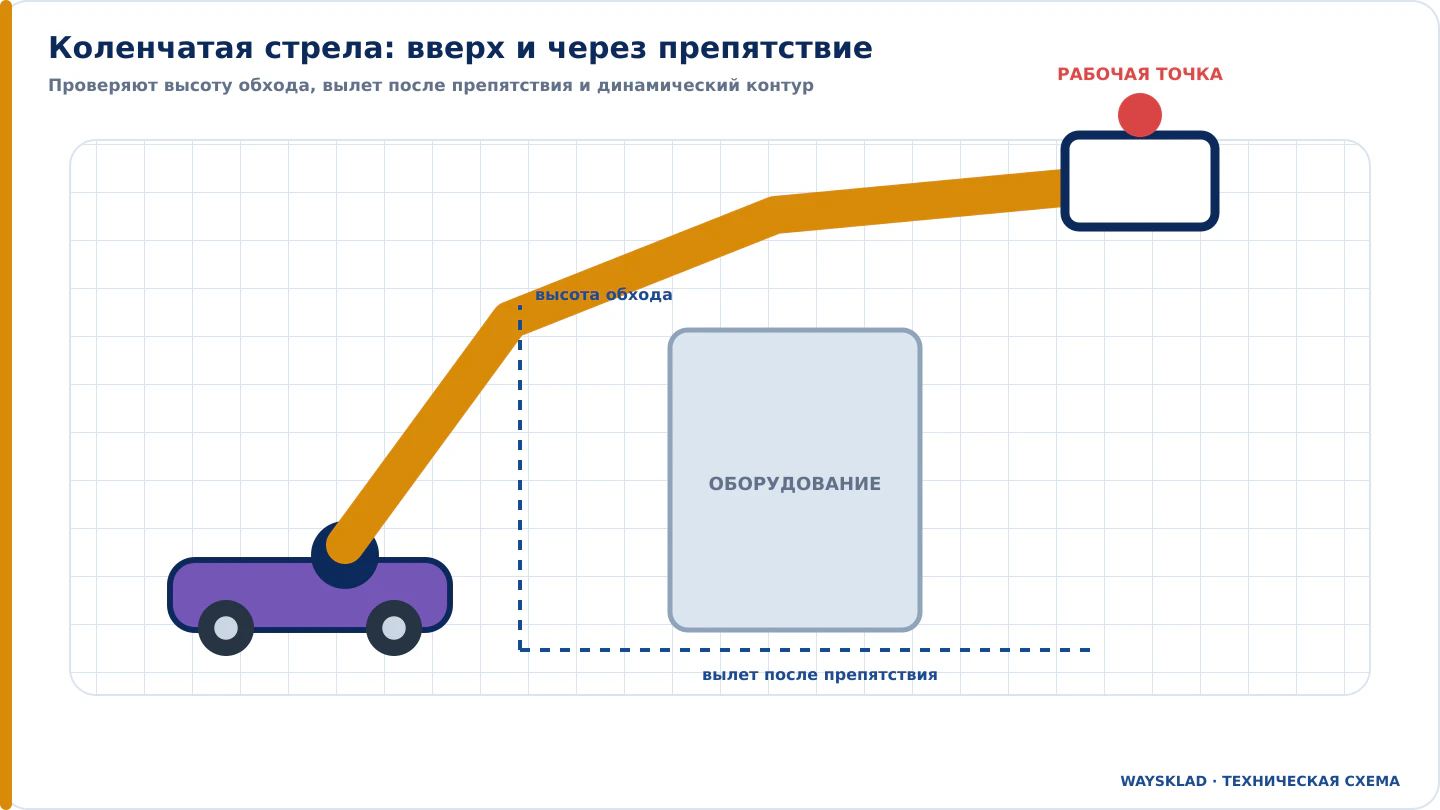

Коленчатый подъёмник: когда нужно пройти вверх и через препятствие

Коленчатая стрела нужна, когда между основанием и рабочей точкой находится оборудование, стеллаж, кровля, трубопровод, козырёк или другая конструкция. Несколько шарнирных секций позволяют менять траекторию и позиционировать люльку «вверх, через и в сторону».

Для выбора недостаточно максимальной высоты и вылета. На рабочей диаграмме проверяют:

• попадает ли нужная точка внутрь доступной зоны;
• на какой высоте стрела может пройти над препятствием;
• достаточен ли вылет после подъёма над препятствием;
• какая нагрузка разрешена в этой зоне;
• сколько места требуется для поворота башни и шасси;
• выходит ли задняя часть машины за контур шасси при вращении;
• не возникает ли риск контакта люльки или стрелы с конструкциями.

Коленчатая машина не является автоматически компактной. Узкие модели существуют, но длина, масса, радиус поворота и задний свес могут быть существенно больше, чем у вертикальной платформы. На загруженном объекте важна вся динамическая зона, а не только место, где стоят колёса.

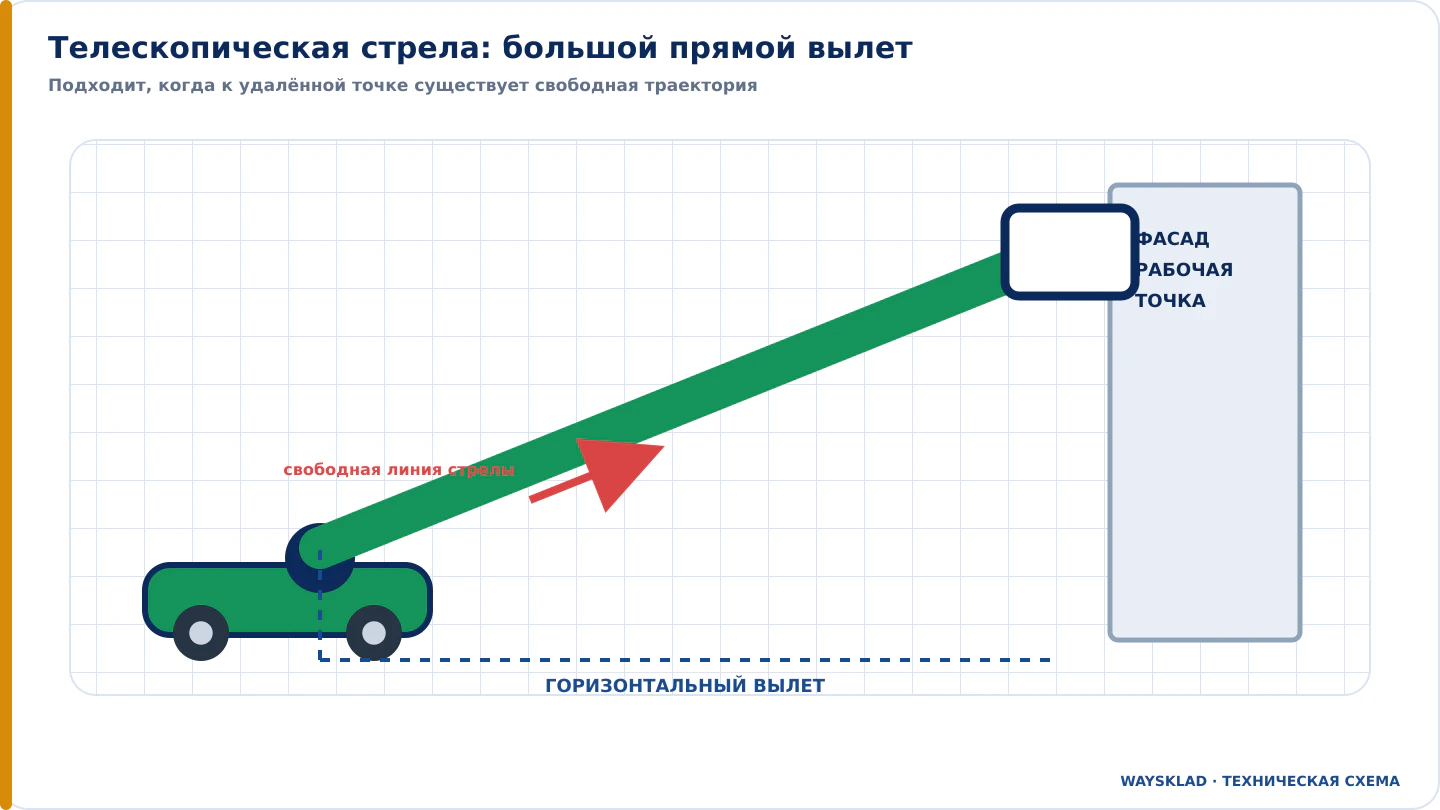

Телескопический стреловой подъёмник: когда нужен большой прямой вылет

Телескопическая стрела эффективна, когда рабочая точка удалена от возможной позиции шасси и к ней существует подходящая прямая траектория. Секции выдвигаются последовательно, формируя большой горизонтальный и вертикальный диапазон.

Такая конструкция подходит для открытых строительных площадок, протяжённых фасадов, высоких сооружений и случаев, когда к объекту нельзя подъехать вплотную. Но большой максимальный вылет не означает, что машина достанет любую точку. Близкое высокое препятствие может перекрыть прямую линию стрелы, тогда как коленчатая конструкция сможет пройти над ним.

Дополнительно проверяют рабочий диапазон с фактической нагрузкой. У некоторых стреловых машин повышенная грузоподъёмность доступна только в ограниченной части диаграммы. Сравнивать нужно не максимальную цифру на первой странице буклета, а нагрузку в конкретной точке.

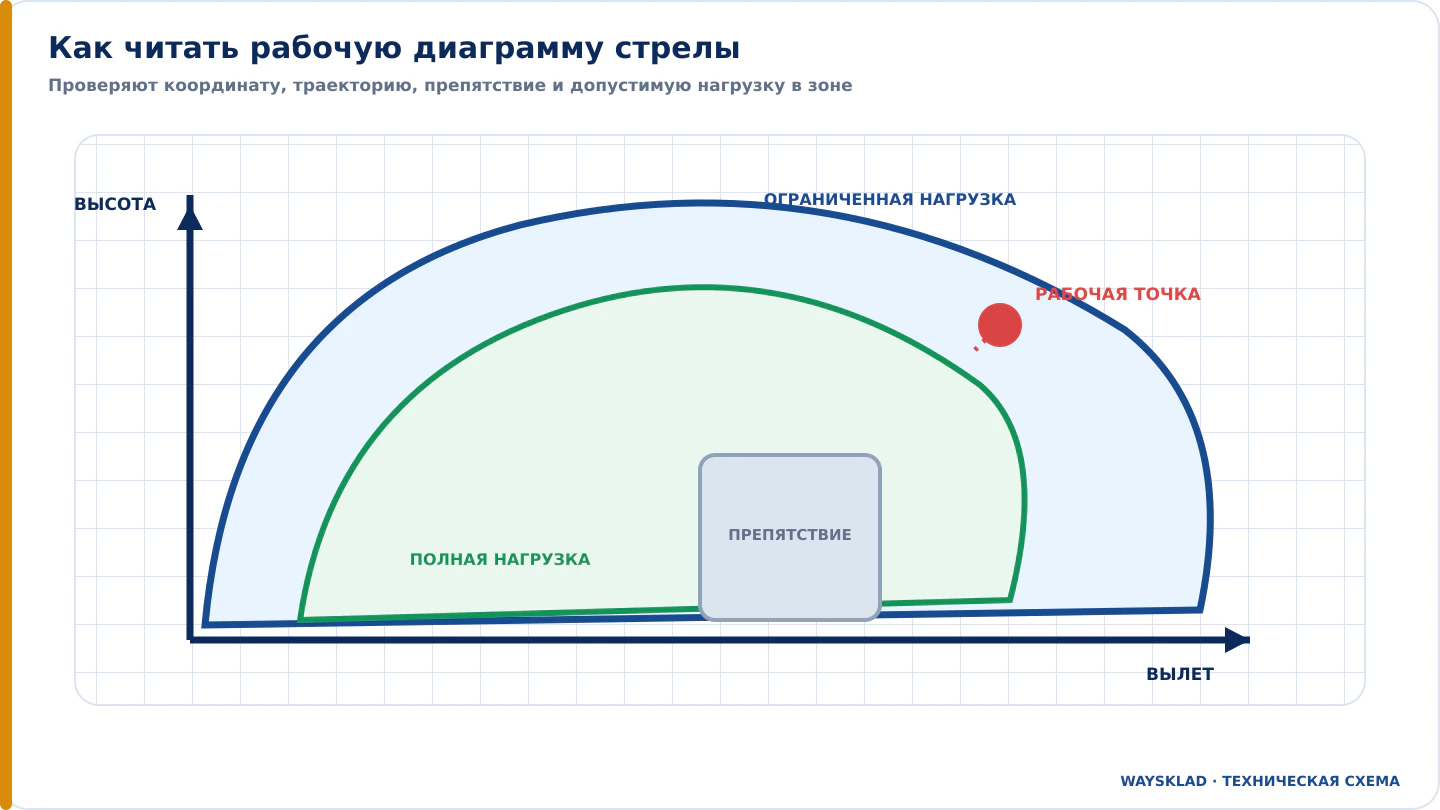

Рабочая диаграмма: главный документ для стреловой машины

Рабочая диаграмма показывает область пространства, куда может попасть платформа. По вертикальной оси обычно откладывается высота, по горизонтальной — вылет относительно принятой изготовителем точки. Внутри могут быть отдельные зоны для разных допустимых нагрузок.

Порядок проверки:

1. определите возможную позицию шасси на плане объекта;
2. измерьте высоту рабочей точки;
3. измерьте горизонтальное расстояние до неё;
4. нанесите высоту и глубину препятствия;
5. найдите точку на диаграмме конкретной модели;
6. проверьте траекторию подхода, а не только конечную координату;
7. сверьте допустимую нагрузку, число операторов и конфигурацию стрелы.

Учебный пример: рабочая точка находится на высоте 10,5 м и на 4 м в стороне от ближайшей позиции шасси. Между ними установлено оборудование высотой 4 м и глубиной 3 м. Ножничный или прямой мачтовый подъёмник не решает горизонтальную часть задачи. Для коленчатой или телескопической стрелы нужно наложить все координаты на рабочую диаграмму. По одним максимальным 12 м высоты выбрать машину нельзя.

Матрица выбора по 12 сценариям

Сценарий	Первый кандидат	Почему	Что может изменить выбор
Обслуживание светильников над свободным ровным полом	Ножничный	Вертикальная траектория и рабочая площадка	Очень узкий маршрут или малая несущая способность пола
Один оператор в узком проходе магазина	Мачтовый	Компактное основание и небольшая платформа	Необходимость поднять крупный материал
Работа над действующей линией оборудования	Коленчатый	Доступ вверх и через препятствие	Недостаток места для поворота шасси
Удалённая точка на открытом фасаде	Телескопический стреловой	Большой прямой вылет	Близкое высокое препятствие перед фасадом
Два оператора с объёмным инструментом	Ножничный	Потенциально более просторная платформа	Паспортная нагрузка и маршрут
Работа в грузовом лифте и на этажах	Мачтовый или компактный ножничный	Нужны малая масса и сложенные габариты	Грузоподъёмность лифта и локальная нагрузка
Монтаж за козырьком	Коленчатый	Важна высота обхода препятствия	Геометрия диаграммы конкретной модели
Работа вдоль длинной стены без препятствий	Ножничный или телескопический	Выбор зависит от близости маршрута к стене	Высота, покрытие и необходимость частых перестановок
Редкие работы в нескольких фиксированных точках	Передвижной ножничный или мачтовый	Самоходность может не окупить усложнение	Расстояния и способ безопасного перемещения
Работа снаружи на неподготовленной площадке	Внедорожное исполнение подходящего типа	Конструкция определяется траекторией, исполнение — поверхностью	Основание, уклон, ветер и паспорт модели
Точка почти под машиной, но ниже уровня установки	Стреловой с подтверждённым нижним доступом	Нужна специальная часть рабочей диаграммы	Не каждая модель работает ниже уровня шасси
Частые работы в разных геометриях	Несколько типов или универсальная модель после расчёта	Одна машина не обязана эффективно закрывать все задачи	Загрузка, доставка, аренда и стоимость простоя

Если подходят два типа: семь критериев финального выбора

1. Рабочая зона. Какая машина достигает всех точек без предельного положения?
2. Платформа. Помещаются ли люди, инструмент и материалы при допустимой нагрузке?
3. Маршрут. Какая техника проходит двери, повороты, лифты и рампы?
4. Основание. Какая полная и локальная нагрузка действует на пол или грунт?
5. Среда. Соответствуют ли привод, шины, шум, выбросы, ветер и температура?
6. Производительность. Сколько потребуется перестановок, подготовки опор и времени движения?
7. Экономика. Что входит в покупку, доставку, обслуживание, хранение и возможный простой?

Более универсальная стреловая машина не всегда выгоднее. Если большинство операций выполняется строго над ровным складским полом, лишняя рабочая зона может означать большую массу, сложный маршрут и переплату. Обратная ошибка — купить компактную вертикальную платформу, а затем пытаться дотянуться до точки за препятствием.

Восемь частых ошибок сравнения

1. Сравнивают одинаковую рабочую высоту. Она не показывает горизонтальный доступ и форму рабочей зоны. Нанесите точку на схему.
2. Пишут в запросе только «телескопический». Поставщик может понять мачту или прямую стрелу. Укажите конструкцию полностью.
3. Считают выдвижную секцию полноценной стрелой. Её ход и нагрузка ограничены. Проверьте паспорт платформы.
4. Выбирают коленчатый по максимальному вылету. Важны высота обхода и вся траектория до точки.
5. Выбирают телескопический по самой большой цифре. Прямая стрела может не пройти за близким препятствием. Нужен план объекта.
6. Считают мачтовый компактным в любом положении. Разложенные опоры могут увеличить рабочий контур. Запросите оба набора габаритов.
7. Приписывают типу универсальную грузоподъёмность. Она зависит от модели, зоны вылета, числа операторов и платформы.
8. Покупают одну машину для всех задач. Универсальность может увеличить массу и затраты. Сравните парк, аренду и реальную частоту операций.

FAQ: сравнение типов подъёмников

Какой подъёмник лучше — ножничный или мачтовый?

Ножничный чаще выигрывает размером платформы, мачтовый — компактностью. Выбор определяют люди, материалы, маршрут, масса, рабочий контур опор и необходимая высота.

Может ли ножничный подъёмник работать сбоку от основания?

Только в пределах конструкции конкретной модели. Выдвижная секция даёт ограниченное приближение к точке, но не обеспечивает рабочую зону полноценной стрелы.

Чем коленчатый подъёмник отличается от телескопического стрелового?

Коленчатая стрела меняет направление в шарнирах и обходит препятствия, телескопическая выдвигается преимущественно по прямой. У каждой модели своя диаграмма и ограничения нагрузки.

Мачтовый телескопический и телескопический стреловой — это одно?

Нет. В первом случае телескопически раздвигается вертикальная мачта, во втором — длинная поворотная стрела. В заявке нужно указывать конструкцию полностью.

Какой тип подходит для работы в помещении?

В помещении часто рассматривают электрические ножничные и мачтовые модели, а для обхода препятствий — подходящие электрические коленчатые. Проверяют габариты, массу, шины, выбросы, шум и разрешённую среду конкретной машины.

Можно ли выбрать стреловой подъёмник без рабочей диаграммы?

Надёжно подтвердить доступ к точке нельзя. Максимальные высота и вылет не показывают все промежуточные положения, высоту обхода и зоны допустимой нагрузки.

Какой подъёмник лучше для двух человек с материалами?

Сначала считают полный вес и размеры оснащения. Ножничная платформа часто удобнее по площади, но решение зависит от паспортной нагрузки, рабочей траектории и маршрута.

Нужно ли брать стреловой подъёмник с запасом вылета?

Запас должен подтверждаться схемой и рабочей диаграммой. Избыточная машина может быть тяжелее и крупнее. Нельзя заменять точные замеры максимальной моделью «на всякий случай».

Итог: выбирайте траекторию, а не название

Если основание можно поставить под рабочей точкой, сначала рассматривайте ножничную или мачтовую конструкцию. Если нужно подняться над препятствием и пройти за него — коленчатую стрелу. Если точка далеко, путь относительно прямой и на площадке есть место — телескопическую стреловую машину.

Перед заявкой можно открыть каталог подъёмников, а также проверить условия доставки и оплаты и гарантии и сервиса.

Для подбора отправьте WaySklad высоту и горизонтальное положение рабочей точки, размеры препятствия, массу людей и оснащения, маршрут и данные основания. Специалист сравнит задачу с подтверждёнными моделями. Наличие, цена, гарантия, комплектация и срок поставки уточняются отдельно. ООО «ВайСклад» работает с НДС. Телефон 8 800 550-60-95, почта zakaz@waysklad.ru.
