Как выбрать подъёмник для работ на высоте: 25 параметров объекта и задачи

Максимальной высоты недостаточно для правильного выбора подъёмника. Нужно проверить траекторию доступа, платформу, маршрут, пол, уклон, питание и ещё 19 параметров — собрали их в практическое техническое задание.

Подъёмник выбирают не по максимальной высоте, а по всей задаче: где находится рабочая точка, есть ли препятствие между машиной и этой точкой, сколько весят люди и оснащение, как техника попадёт на объект и выдержит ли её основание. Для вертикальной работы на подготовленной площадке часто рассматривают ножничную платформу. В тесном помещении — компактный мачтовый подъёмник. Для доступа вверх и через препятствие — коленчатую стрелу, а для большого прямого вылета — телескопическую.

После выбора конструкции проверяют ещё четыре группы параметров: габариты маршрута, пол и уклоны, привод и питание, эксплуатацию и стоимость владения. Значения берут из паспорта конкретной модификации. Название серии, фотография или одна строка «рабочая высота» не заменяют техническое задание.

Сначала уточните, какой именно подъёмник вам нужен

Словом «подъёмник» называют разное оборудование. Эта статья посвящена мобильным машинам с рабочей платформой, которые поднимают людей с инструментом и разрешёнными материалами для выполнения работ на высоте.

Не смешивайте их с грузовыми платформами, автомобильными подъёмниками, фасадными люльками, строительными грузопассажирскими подъёмниками и телескопическими погрузчиками. У этих машин разные назначение, конструкция, документы и правила эксплуатации. Если задача состоит только в перемещении груза между уровнями, персональная рабочая платформа может быть неправильным типом оборудования.

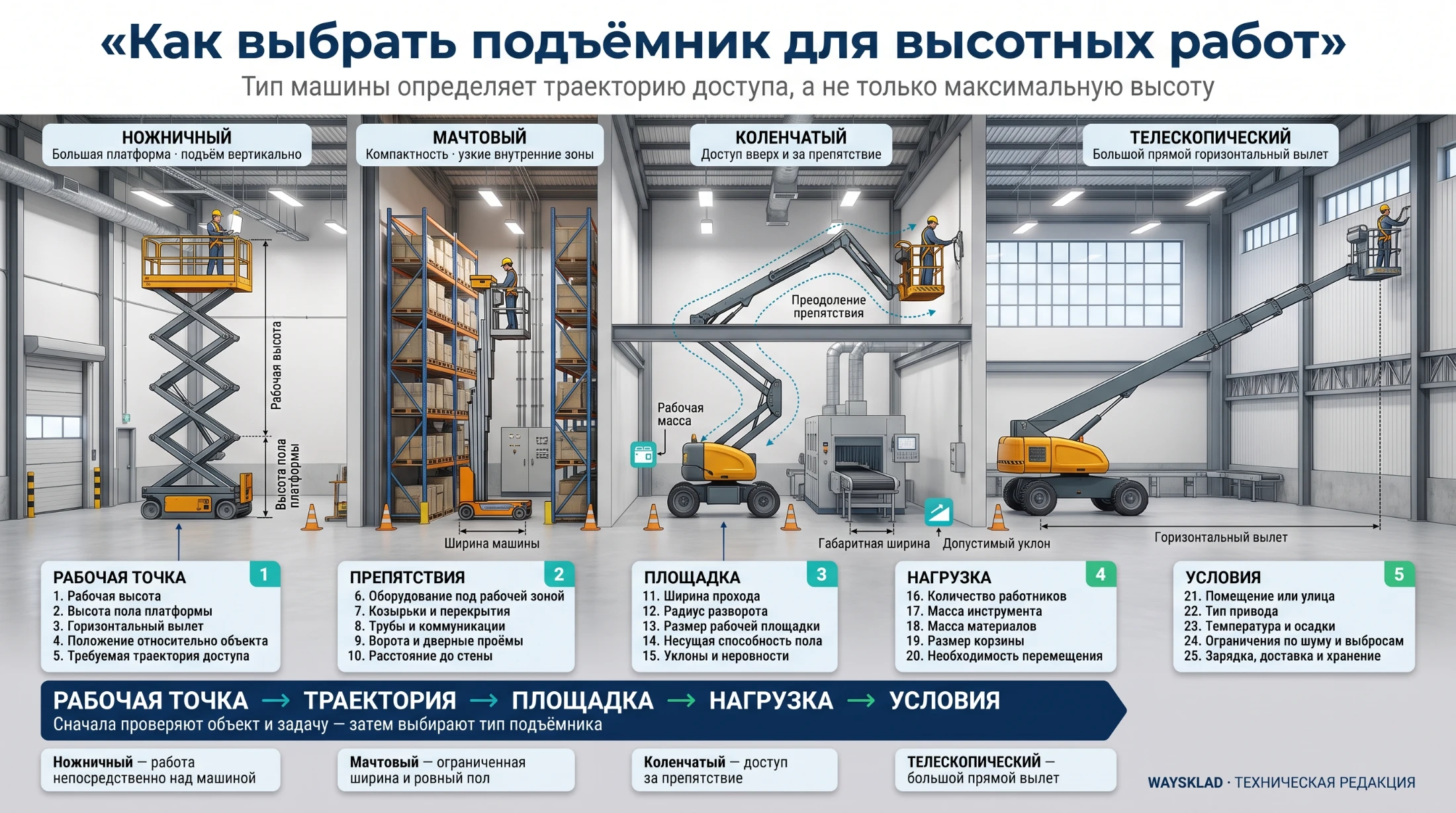

Какой тип подъёмника выбрать: короткая матрица

Главный вопрос — по какой траектории платформа должна попасть к рабочей точке. Только после этого сравнивают высоту и грузоподъёмность.

Тип	Траектория платформы	Сильная сторона	Главное ограничение	Типичные задачи
Ножничный	В основном вертикально; возможна выдвижная секция платформы	Просторная рабочая площадка и место для людей, инструмента и материалов	Основание машины должно находиться близко к рабочей зоне; нет полноценного обхода препятствия стрелой	Потолки, освещение, инженерные сети, монтаж вдоль стены
Вертикально-мачтовый	Вертикально; у отдельных конструкций есть небольшой вылет	Компактность, малая рабочая зона основания, удобство в тесных помещениях	Обычно меньше платформа и допустимая нагрузка, чем у крупных ножничных машин	Складские проходы, магазины, ТЦ, сервис внутри зданий
Коленчатый стреловой	Вверх, в сторону и через препятствие	Гибкое позиционирование и доступ к точкам со сложной геометрией	Нужно проверить всю рабочую диаграмму, задний свес и пространство для поворота	Фасады, оборудование, конструкции, трубы и перекрытия
Телескопический стреловой	Большой прямой вылет стрелы	Доступ к удалённой рабочей точке при подходящей позиции основания	Для манёвра и развёртывания обычно требуется больше пространства; прямой вылет не всегда обходит близкое препятствие	Открытые площадки, высокие конструкции, протяжённые фасады
Передвижной или с сопровождающим управлением	Зависит от подъёмного механизма	Может быть рационален при редких перестановках и меньшей площади объекта	Способ перемещения и наличие привода нужно уточнять отдельно; термин не описывает рабочую траекторию	Периодическое обслуживание нескольких фиксированных зон

В каталоге подъёмников тип конструкции и способ перемещения указаны отдельно. Для вертикальных работ на подготовленном основании можно также посмотреть самоходные ножничные подъёмники.

«Самоходный», «передвижной» и «поводковый» описывают способ перемещения и управления, но не заменяют слова «ножничный», «мачтовый» или «стреловой». Уточняйте, может ли машина двигаться с оператором на платформе, где расположены органы управления и разрешено ли движение при поднятой платформе. Ответ зависит от конкретной модели и режима.

Алгоритм выбора: от рабочей точки к конкретной модели

1. Нарисуйте рабочую точку. Укажите высоту, горизонтальное смещение и препятствия между машиной и местом работы.
2. Определите нагрузку. Посчитайте операторов, инструмент, материалы, принадлежности и всё, что находится на платформе.

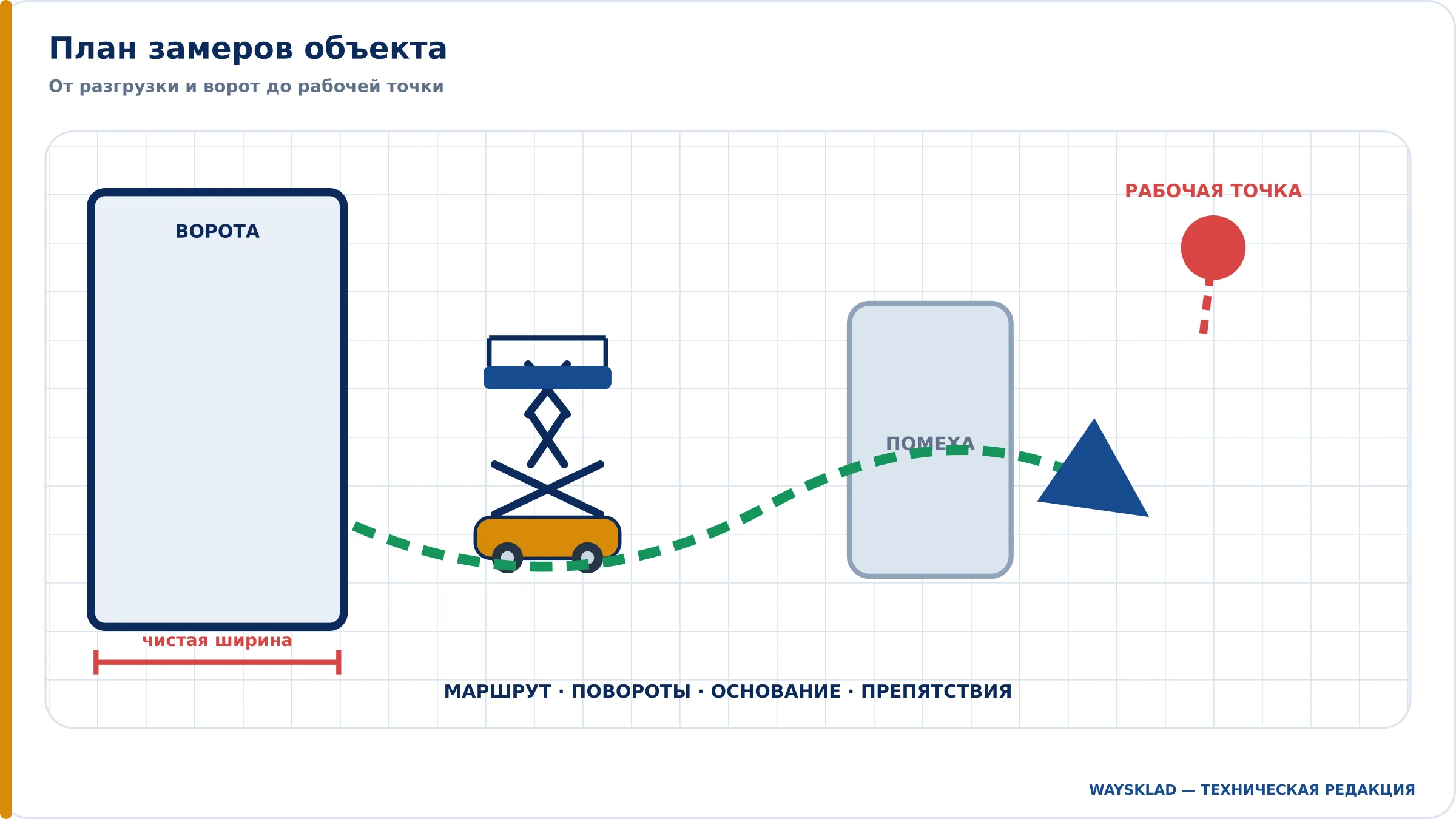

3. Проложите маршрут. Проверьте транспорт, разгрузку, ворота, двери, повороты, лифты, пандусы и место установки.
4. Проверьте основание и среду. Нужны данные по полу, грунту, уклонам, ветру, температуре, шуму и выбросам.
5. Сверьте эксплуатацию. Уточните питание, зарядку, сменность, оператора, обслуживание, хранение и экономику покупки.

Рекомендация WaySklad. Не начинайте запрос поставщику словами «нужен подъёмник 12 метров». Отправьте схему рабочей точки, массу оснащения, размеры самого узкого участка маршрута и данные по основанию. Эти четыре приложения отсеивают больше ошибок, чем длинный список желаемых опций.

Чек-лист выбора подъёмника: 25 параметров

В таблице каждый параметр связан с проверяемым результатом. Если значения нет, его не заменяют предположением: запрашивают паспорт, рабочую диаграмму, расчёт основания или осмотр объекта.

№	Параметр	Что измерить или установить	Риск ошибки
1	Максимальная рабочая точка	Высота рук или инструмента относительно уровня установки машины	Платформа поднимется, но оператор не выполнит работу
2	Горизонтальное смещение	Расстояние от возможной позиции основания до точки работы	Вертикальный подъёмник окажется слишком далеко
3	Препятствия и траектория	Высота и глубина стеллажа, оборудования, козырька, трубы или перекрытия	Стрела или платформа не пройдёт к точке
4	Количество операторов	Одновременное число людей и ограничения модели для выбранной среды	Превышение разрешённой загрузки или числа мест
5	Рабочее оснащение	Масса и габариты инструмента, материалов, кабелей и принадлежностей	Перегрузка или нехватка места на платформе
6	Габариты в сложенном состоянии	Длина, ширина и высота машины со всеми неснятыми элементами	Техника не попадёт внутрь объекта
7	Самый узкий проём	Чистая ширина и высота ворот, дверей и рам с учётом створок и фурнитуры	Паспортная ширина меньше проёма, но выступающая деталь мешает проезду
8	Повороты и манёвры	Ширина коридоров, углы, радиус разворота, задний свес и зона поворота стрелы	Машина проходит прямо, но не поворачивает
9	Лифт, рампа и пандус	Размер кабины, двери, грузоподъёмность, переходные кромки и уклоны	Маршрут обрывается между этажами
10	Рабочее пространство наверху	Балки, светильники, коммуникации, конструкции и безопасное место для платформы	Возникает риск контакта или защемления
11	Полная масса машины	Масса фактической комплектации по шильде или документам	Перегрузка транспорта, лифта или перекрытия
12	Нагрузка на колесо и основание	Максимальная локальная нагрузка и требования инженера объекта	Средняя нагрузка выглядит допустимой, но локальная превышена
13	Состояние покрытия	Материал, ровность, прочность, швы, пороги, отверстия, решётки и загрязнения	Потеря устойчивости, сцепления или повреждение пола
14	Уклон маршрута и площадки	Отдельно уклон движения в сложенном состоянии и наклон в рабочей позиции	Преодолеваемый подъём ошибочно принимают за разрешение поднимать платформу
15	Улица, ветер и погода	Ветровое исполнение, допустимые условия, температура, осадки и видимость	Внутренняя модель используется в неподтверждённой среде
16	Шум и выхлоп	Ограничения помещения, людей, технологического процесса и смены	ДВС нельзя использовать в предполагаемой зоне
17	Источник энергии	Электрический, дизельный или гибридный привод под фактический режим	Техника либо не допускается внутрь, либо не справляется с площадкой
18	АКБ и зарядка	Технология, напряжение, зарядное окно, сеть, место и режим работы	Машина простаивает или зарядка невозможна на объекте
19	Шины и тяга	Тип шин, следообразование, сцепление, привод колёс и требования покрытия	Следы на полу, пробуксовка или плохая проходимость
20	Способ движения и управления	Самоходность, управление с платформы или снизу, движение на высоте	Производительность ниже ожидаемой или операция запрещена инструкцией
21	Грузоподъёмность платформы	Полная и, если применимо, ограниченная нагрузка в разных зонах рабочего диапазона	Номинальная цифра недоступна при нужном вылете
22	Платформа и выдвижная секция	Полезные размеры, вход, ограждение, допустимая нагрузка секции	Материал не помещается либо перегружает отдельную часть
23	Доставка и разгрузка	Транспортные размеры, масса, крепление, площадка и безопасный способ снятия	Подъёмник куплен, но его нельзя доставить или разгрузить
24	Оператор, документы и сервис	Допуск, руководство, осмотры, обслуживание, запчасти и ответственные лица	Техника простаивает или используется без подготовленного процесса
25	Интенсивность и экономика	Рабочие дни, перестановки, смены, простой, доставка, сервис и срок проекта	Дорогая машина недогружена либо аренда обходится дороже владения

Рабочая высота — не единственная координата

Для ножничной или мачтовой машины обычно важна высота пола платформы, а для стреловой — вся рабочая диаграмма. Рабочая высота часто рассчитывается производителем как высота платформы плюс условная досягаемость человека. Это не гарантирует, что конкретный оператор сможет безопасно держать тяжёлый инструмент в любой точке над головой.

Запишите реальную высоту поверхности, с которой работает инструмент. Если работа выполняется сбоку, добавьте горизонтальное расстояние от возможной позиции машины. Для коленчатого подъёмника учитывают высоту обхода препятствия, для телескопического — направление прямого вылета, а для обеих конструкций — форму рабочей зоны, ограниченные и неограниченные режимы платформы.

Как пример чтения карточки конкретной модификации можно открыть TOR AMSL1012 DC. Значения из карточки нельзя переносить на другую модель.

Не создавайте «запас высоты» автоматически. Более высокая машина обычно тяжелее, крупнее и дороже в перевозке; она может не пройти по маршруту или превысить допустимую нагрузку на пол. Запас должен решать конкретную задачу, а не заменять замеры.

Как посчитать нагрузку на платформу

Нагрузка включает всё, что поднимается вместе с платформой. Базовая формула для технического задания:

Требуемая нагрузка = масса операторов + инструмента + материалов + принадлежностей.

Учебный пример: два оператора по 85 кг, инструмент 35 кг, материалы 40 кг и принадлежности 15 кг. Расчётная сумма равна 260 кг. Платформа с допустимой нагрузкой 250 кг не подходит. Модель с большей номинальной грузоподъёмностью рассматривают дальше, но ещё проверяют допустимое число операторов, нагрузку выдвижной секции и ограничения рабочего диапазона.

Не назначайте универсальный процент запаса. Для выбора полезно не работать на пределе расчёта, однако допустимая нагрузка определяется изготовителем, а фактические веса должны быть известны. Если часть материалов можно подавать отдельно, зафиксируйте это в технологии работ, а не предполагайте, что оператор «возьмёт немного меньше».

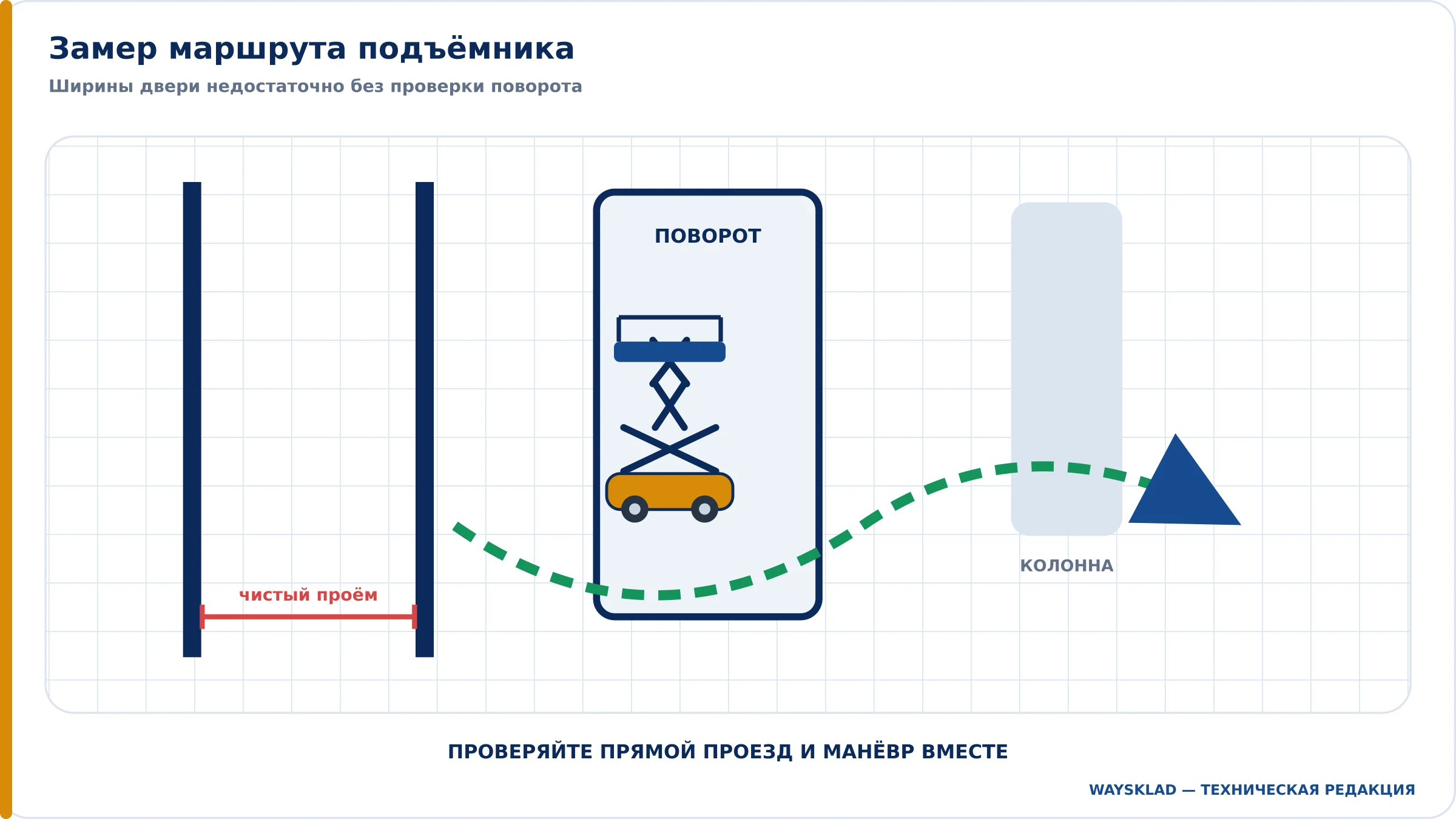

Как проверить маршрут, а не только дверной проём

Самая узкая дверь — лишь один элемент маршрута. Машина должна пройти путь от транспортного средства до каждой рабочей позиции.

• измерьте чистый проём при полностью открытых створках;
• проверьте высоту с учётом доводчиков, труб и светильников;
• нанесите на схему повороты, тупики и места встречного движения;
• учтите пороги, рампы, кабельные каналы, решётки и перепады;
• для лифта проверьте дверь, кабину, грузоподъёмность и точечные воздействия;
• сравните транспортные габариты с рабочими, включая сложенные ограждения;
• для стреловой машины добавьте зону поворота платформы, башни и заднего свеса.

Нельзя назначить один универсальный зазор между машиной и стеной: он зависит от маршрута, управления, скорости, видимости и внутренних правил объекта. Проверку выполняют по плану, паспортным радиусам или пробному проезду в безопасных условиях.

Выдержит ли пол подъёмник

Сравнить массу машины с площадью её прямоугольного контура недостаточно. Нагрузка передаётся через колёса или опоры и меняется в разных положениях подъёмного механизма. Средняя величина не показывает максимальное локальное воздействие.

Поставщик должен предоставить полную массу фактической комплектации и доступные данные о нагрузках на колёса или основание. Владелец объекта — сведения о допустимой нагрузке перекрытия и ограничениях покрытия. Решение для перекрытия, рампы, плиты или слабого грунта принимает компетентный специалист, учитывая конструкцию, состояние и распределение усилий.

Защитные листы или маты могут распределять воздействие и защищать отделку, но их эффективность нельзя назначать на глаз. Они также способны изменить сцепление, высоту порога и устойчивость. Схему применения подтверждают расчётом или утверждённой технологией.

Рекомендация WaySklad. При работе на перекрытии запросите у производителя не только собственный вес, но и максимальную нагрузку на колесо или опору в применимой конфигурации. Передайте эти данные инженеру объекта. Фраза «пол рассчитан на несколько тонн» без площади и схемы нагрузки не является проверкой.

Уклон для движения и наклон для работы — разные параметры

Преодолеваемый уклон обычно описывает способность машины двигаться в заданной конфигурации, а не разрешение поднимать платформу на таком наклоне. Для работы проверяют отдельный предел, датчики наклона, состояние основания и требования руководства.

Даже полноприводная внедорожная модель может требовать твёрдой и выровненной позиции перед подъёмом. Аутригеры также бывают разными: одни повышают устойчивость, другие способны выравнивать машину только в пределах, установленных изготовителем. Не подкладывайте случайные материалы и не отключайте сигнализацию наклона.

Для улицы дополнительно проверяют ветровой рейтинг конкретной машины и конфигурации. Универсальная скорость ветра для всего рынка отсутствует: внутренние и наружные исполнения, площадь материалов на платформе и руководство модели могут задавать разные ограничения.

Передвижное исполнение можно сравнить на примере OXLIFT QX-050-070, но фактическую возможность перемещения, режим работы и параметры платформы подтверждают документами выбранной комплектации.

Электрический, дизельный или гибридный привод

Исполнение	Когда рассматривать	Что проверить	Ограничение
Электрическое	Помещения, ограничения по выхлопу и шуму, подготовленные покрытия	Тип АКБ, зарядное окно, сеть, шины, наружный допуск	Автономность и тяга зависят от режима и модели
Дизельное	Открытые площадки, интенсивные перемещения, сложное покрытие при подходящей машине	Привод колёс, шины, топливо, выхлоп, шум, температура	Не является автоматическим выбором для помещения
Гибридное	Объекты, где одной машине нужны разные режимы работы	Как именно реализованы режимы, зарядка, обслуживание и фактические ограничения	Более сложное оснащение должно давать пользу в реальном цикле

Одинаковая технология питания не означает одинаковую автономность. Расход энергии меняют число подъёмов, расстояние движения, масса платформы, температура и состояние батареи. Для сменной работы собирают цикл: сколько минут машина едет, сколько поднимается, сколько стоит наверху и когда доступна зарядка.

Восемь частых ошибок выбора

1. Выбирают только по максимальной высоте. Машина не достаёт точку сбоку или не обходит препятствие. Нужны координаты и траектория.
2. Путают рабочую высоту с высотой платформы. В результате покупатель сравнивает разные величины. Сверяйте определение в документации каждого производителя.
3. Проверяют только ширину двери. Подъёмник застревает на повороте, пороге или перед лифтом. Нужна схема всего маршрута.
4. Считают только массу операторов. Инструмент, материалы и принадлежности перегружают платформу. Взвешивайте весь комплект.
5. Делят массу машины на её площадь. Среднее значение скрывает локальную нагрузку от колёс. Запрашивайте данные производителя и проверку основания.
6. Принимают преодолеваемый уклон за рабочий. Машина способна заехать, но подъём платформы на этом месте не разрешён. Сверяйте отдельные ограничения.
7. Считают любой электрический подъёмник уличным. Возможность работать снаружи, ветер, осадки и покрытие зависят от исполнения.
8. Берут максимальный запас «на будущее». Лишняя высота увеличивает массу, габариты и стоимость. Запас должен быть подтверждён будущей задачей.

FAQ: выбор подъёмника для работ на высоте

Какой подъёмник лучше для склада: ножничный или мачтовый?

Ножничный обычно выбирают, когда нужна более просторная платформа и вертикальная работа, мачтовый — когда критичны компактность и манёвренность. Окончательное решение принимают по маршруту, рабочей высоте, нагрузке и паспорту модели.

На сколько рабочая высота больше высоты платформы?

Это определяет производитель. Часто используется условная досягаемость человека над полом платформы, но нельзя автоматически переносить одну прибавку на все бренды, рынки и задачи. Сравнивайте одинаковые показатели.

Когда нужен коленчатый, а когда телескопический подъёмник?

Коленчатая стрела полезна для обхода препятствия, телескопическая — для большого прямого вылета. Выбор подтверждают рабочей диаграммой, доступным местом для основания и зоной поворота.

Можно ли использовать электрический подъёмник на улице?

Только если наружная эксплуатация разрешена документацией конкретной модели и соблюдены ограничения. Электропривод сам по себе не подтверждает ветровое исполнение, допустимость осадков или работу на неподготовленном покрытии.

Можно ли передвигать подъёмник с поднятой платформой?

Возможность и допустимая высота движения зависят от конструкции и режима. Некоторые самоходные модели рассчитаны на движение на высоте, другие требуют полного опускания. Проверяйте руководство, а не только наличие привода.

Какой запас грузоподъёмности нужен?

Сначала точно сложите массу людей, инструмента, материалов и принадлежностей. Универсального процента нет. Выбранная конфигурация не должна превышать ни общую, ни зональную допустимую нагрузку.

Как понять, выдержит ли перекрытие?

Передайте инженеру объекта массу фактической машины и данные о максимальных нагрузках на колёса или опоры. Решение по одной общей массе или фотографии пола недостоверно.

Когда выгоднее купить, а не арендовать подъёмник?

Покупка становится рациональнее при регулярной предсказуемой загрузке и дорогом ожидании арендной техники. Сравнивают не только ставки, но и доставки, простой, обслуживание, хранение, финансирование и остаточную стоимость.

Готовое техническое задание поставщику

Отправьте поставщику схему рабочей точки, минимальную и максимальную высоту, горизонтальное смещение, препятствия, число операторов, массу оснащения, размеры материалов и частоту перестановок. Приложите маршрут с проёмами, поворотами, лифтами и уклонами, данные по полу, условия улицы или помещения, сменность и доступную электросеть. До заказа проверьте доставку и оплату, а также условия гарантии и сервиса.

В ответе запросите конкретную модель и модификацию, паспортные габариты и массу, рабочую диаграмму, допустимую нагрузку во всех режимах, данные по колёсам или опорам, ограничения уклона и ветра, тип АКБ и зарядки, транспортную схему, комплектацию, гарантию и обслуживание.

Итог: правильный подъёмник начинается не с каталога

Сначала опишите работу в координатах, килограммах, миллиметрах, уклонах и часах. Затем выберите конструкцию, проверьте маршрут и основание, после чего сравнивайте модели. Такой порядок защищает от самой дорогой ошибки: исправная техника куплена, но не может попасть к рабочей точке или безопасно работать на объекте.

Перейти в каталог подъёмников стоит после того, как заполнены параметры рабочей точки, маршрута, основания и режима эксплуатации.

Специалистам WaySklad можно отправить заполненные 25 параметров для подбора подъёмника из подтверждённого ассортимента. Наличие, цена, гарантия, комплектация и срок поставки фиксируются отдельно по конкретной модели. ООО «ВайСклад» работает с НДС. Телефон 8 800 550-60-95, почта zakaz@waysklad.ru.
