Уклон, преодолеваемый подъём и аутригеры: где подъёмник может ехать, а где работать

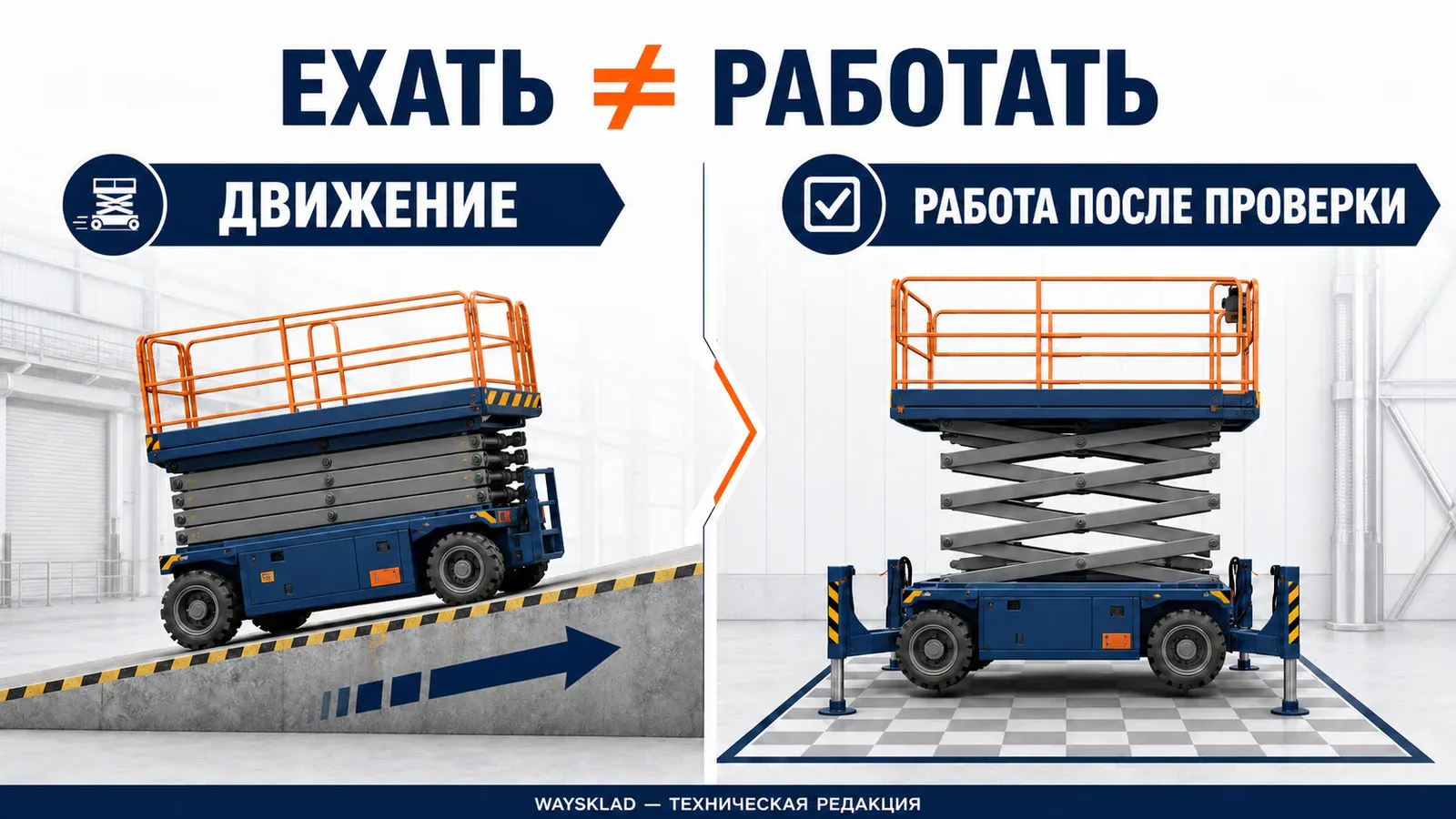

Короткий ответ. Преодолеваемый уклон показывает, по какому склону подъёмник способен двигаться в предусмотренной изготовителем транспортной конфигурации. Рабочий уклон показывает, при каком наклоне шасси разрешён подъём или нахождение платформы на высоте. Аутригеры могут выровнять только специально рассчитанную на это модель и только в указанном диапазоне. Ни одна из этих характеристик не отменяет проверку сцепления, основания, поперечного наклона и максимальной реакции колеса или опоры.

Главная ловушка выглядит невинно: в карточке написано «преодолеваемый подъём 25%», а рядом — «максимальный рабочий уклон 1,5/3°». Покупатель видит четыре числа и пытается выбрать самое большое. Но сравниваются разные единицы и разные состояния машины. Двадцать пять процентов — это примерно 14°, однако эта цифра обычно относится к движению со сложенной платформой. Рабочие 1,5° или 3° описывают совсем другую задачу.

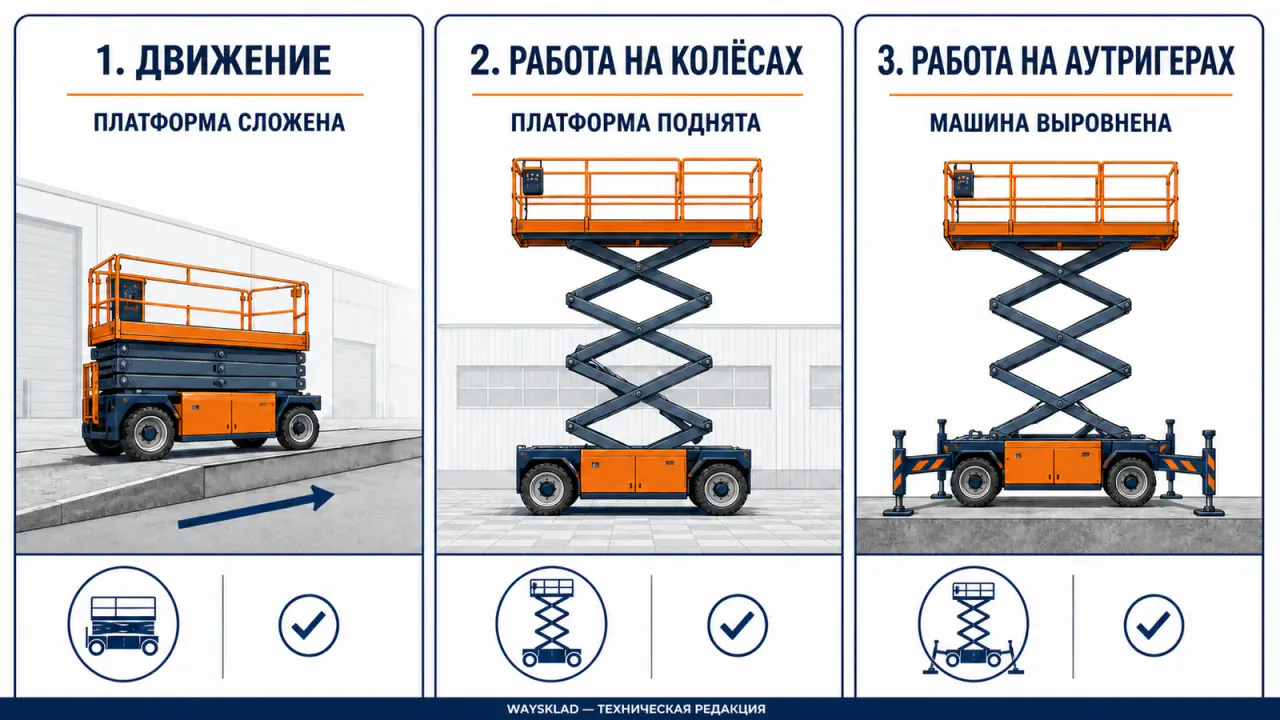

Правильный вопрос звучит не «какой уклон берёт подъёмник?», а «что он должен делать на каждом участке: проехать, остановиться, поднять платформу, перемещаться на высоте или выровняться на опорах?». После этого для каждого режима проверяют свой параметр в руководстве конкретной модели.

В документации производителей показатель gradeability или «преодолеваемый подъём» обычно относится к машине со сложенной платформой. Он показывает тяговую способность на наклонной поверхности при оговорённых условиях. Фактический проезд зависит от направления машины, её массы и комплектации, состояния шин, заряда или мощности привода, покрытия и доступного сцепления.

Даже когда значение укладывается в паспортный предел, отдельно проверяют боковой уклон, торможение, длину рампы и переходы в её начале и конце. Машина может иметь достаточную тягу, но задеть поверхностью шасси перелом профиля. Для этого в характеристиках некоторых моделей указывают угол продольной проходимости или breakover angle — его нельзя заменять одним процентом рампы.

При подъёме платформы центр массы системы перемещается выше, поэтому допустимый наклон рабочего положения обычно намного меньше транспортной проходимости. Машина контролирует продольный и поперечный наклон; при достижении порога может подать сигнал, ограничить движение или подъём. Конкретная логика зависит от модели и версии системы управления.

Нельзя использовать сигнализацию как измерительный прибор для поиска «края допуска»: её задача — предупредить о состоянии, а не заменить обследование площадки. Рабочую позицию заранее измеряют, очищают и проверяют. Если система блокирует функцию или подаёт предупреждение, причину устраняют по руководству, а не обходят защиту.

Различия между самоходными, поводковыми и передвижными подъёмниками особенно важны при смене рабочих точек. Некоторые самоходные модели допускают медленное перемещение на высоте, другие требуют полного опускания. Даже наличие скорости движения с поднятой платформой в карточке не превращает рампу в рабочий маршрут: продолжают действовать ограничения по наклону, поверхности, высоте, препятствиям и условиям изготовителя. Возможность ехать и возможность ехать именно здесь — две разные проверки.

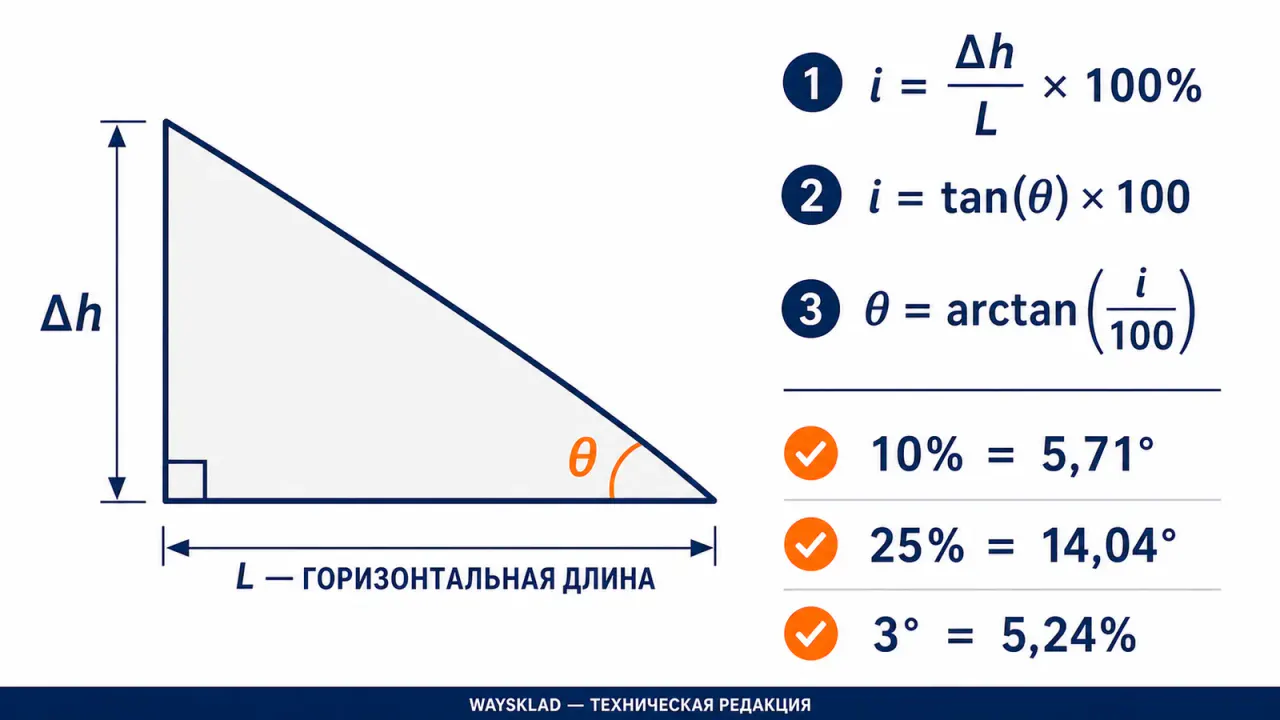

Процент уклона — отношение вертикального перепада к горизонтальной длине участка:

i, % = Δh / L × 100,

где Δh — перепад высоты, а L — горизонтальная проекция в тех же единицах. Если известен угол θ, перевод выполняют так:

i, % = tan(θ) × 100

θ = arctan(i / 100)

Из-за тангенса 10% не равны 10°, а 25% не равны 25°. Для предварительного сравнения пригодится таблица:

Таблица математическая, а не разрешающая. Паспорт может округлять пару «проценты/градусы», задавать разные пределы для подъёма, спуска и бокового движения, а также менять их для комплектаций. Сравнивать нужно первичное значение и формулировку из руководства конкретной машины.

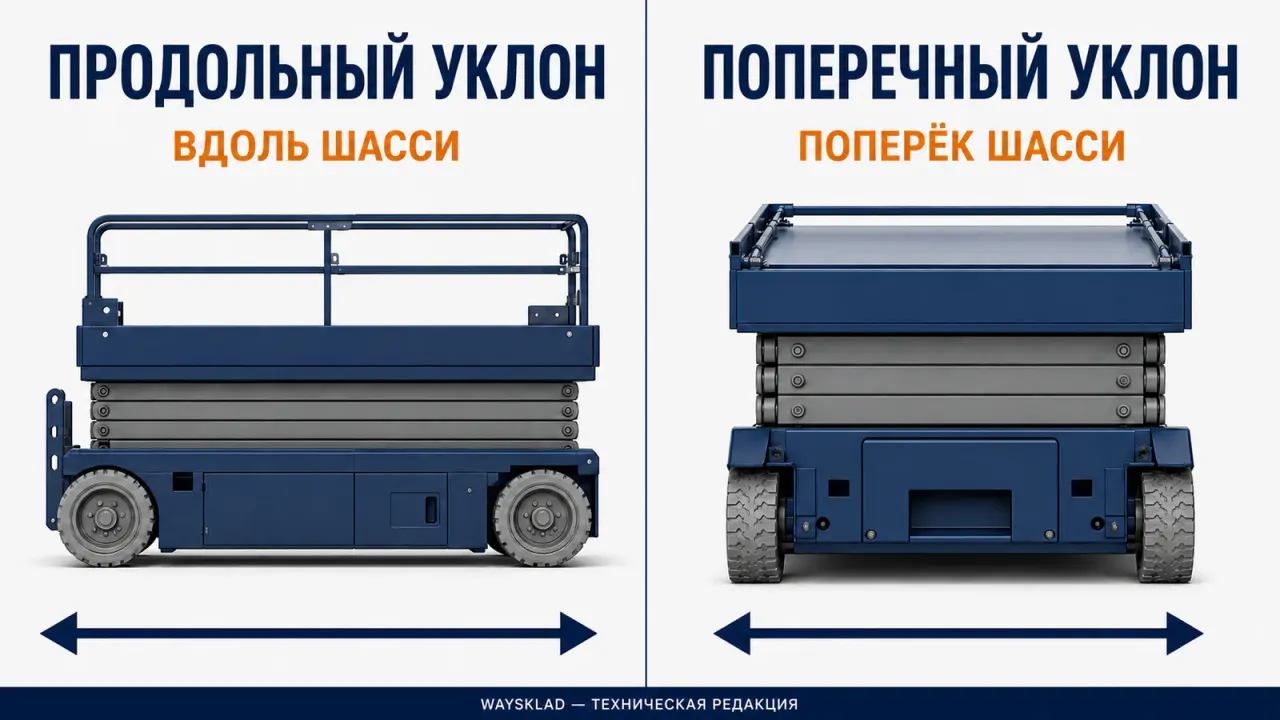

Продольный уклон направлен вдоль движения или продольной оси шасси. Поперечный — от одного борта к другому. Одна площадка одновременно может иметь оба компонента: например, рампа поднимается вперёд и одновременно уходит к водостоку. Проверка только «по центру рампы» не показывает положение всех четырёх колёс.

Запись «1,5/3°» без подписей неполна. В одной документации первым может идти боковой предел, во второй — продольный. Иногда значение зависит от высоты платформы, режима внутри или снаружи, положения опор либо алгоритма датчика. Поэтому поставщику задают прямой вопрос: какое число относится к какой оси и в каком состоянии машины оно действует.

Измеряйте площадку в предполагаемой ориентации шасси:

• вдоль продольной оси машины;
• поперёк шасси;
• по диагонали, если поверхность имеет сложный профиль;
• у каждого колеса или опоры, если есть локальные впадины и бугры.

Цифровой уклономер удобен, но прибор должен быть проверен и приложен к подходящей опорной рейке. Телефон годится для предварительного осмотра, а не как единственное основание для допуска. На коротком неровном участке полезнее измерить перепады длинной рейкой и построить профиль.

Аутригеры, выносные опоры или стабилизаторы увеличивают опорный контур и передают нагрузки на отдельные точки основания. У некоторых моделей гидравлическая система автоматически выравнивает шасси в пределах заданного диапазона. У передвижных ножничных подъёмников могут применяться винтовые опоры, которые устанавливают вручную. Название похоже, но порядок установки, допустимый уклон и контроль положения у этих конструкций различаются.

Наличие четырёх «лап» подтверждает только наличие опор. Оно не отвечает на пять ключевых вопросов:

1. На каком максимальном продольном и поперечном уклоне разрешено развернуть систему?
2. Должны ли опоры выдвигаться полностью или допустимы промежуточные положения?
3. Какая индикация подтверждает контакт и выравнивание?
4. Какова максимальная реакция каждой опоры и площадь опорной пяты?
5. Какие подкладки или распределительные плиты допускает изготовитель?

Ответы берут из руководства и таблиц конкретной модели. Нельзя переносить диапазон автоматического выравнивания одной машины на другую и считать его максимальным рабочим уклоном всего класса.

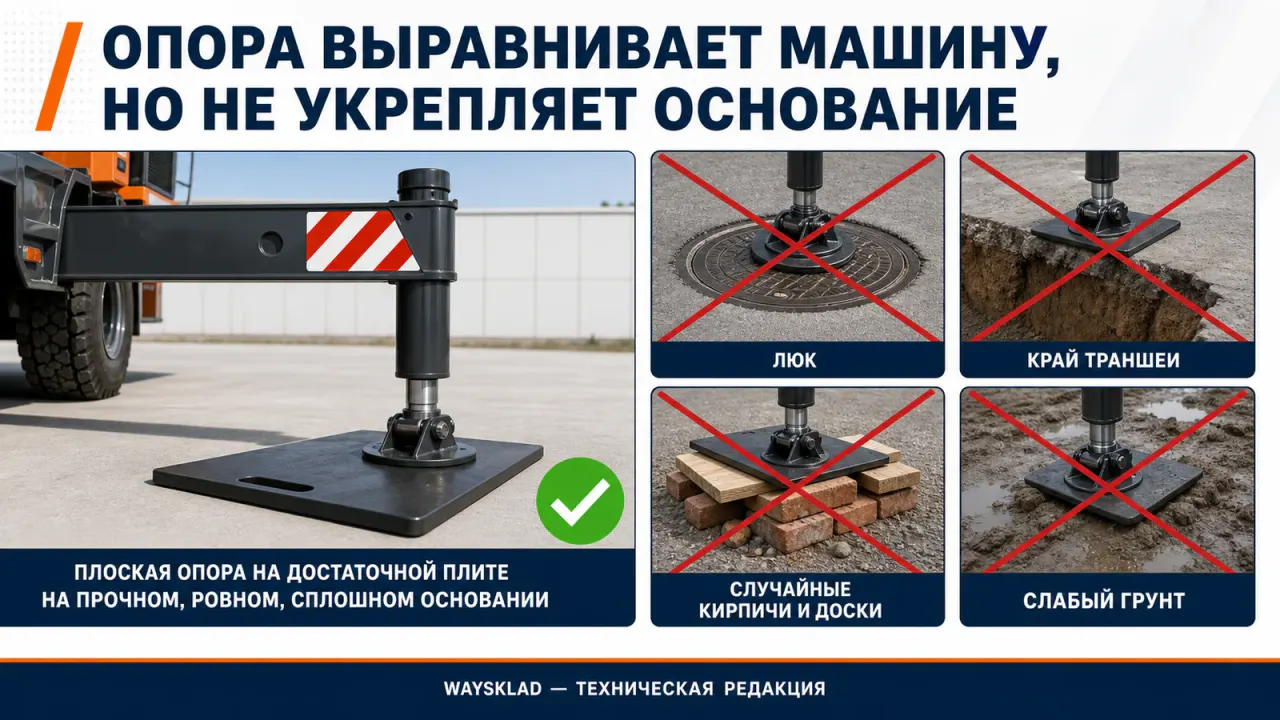

После установки аутригеров нагрузка концентрируется в опорных пятнах. Асфальт в жару, слабая засыпка, край траншеи, плитка над пустотой, крышка колодца или перекрытие могут не выдержать даже при идеально горизонтальном шасси. Основание оценивают по максимальной реакции опоры и допустимой нагрузке конкретной площадки.

Распределительная плита увеличивает площадь контакта и снижает среднее давление на поверхность, но не превращает слабое основание в прочное. Её материал, размеры и схема установки должны соответствовать реакции опоры и требованиям объекта. Подробный расчёт разобран в статье «Выдержит ли пол ножничный подъёмник».

Система может сама опускать опоры и выводить шасси в допустимое положение, но оператор до этого проверяет площадку, свободное пространство, основание и ограничения уклона. После установки нужно получить предусмотренное изготовителем подтверждение: индикацию контакта всех опор, сигнал уровня или иной результат функциональной проверки.

Если одна опора не достигает основания, система показывает ошибку или машина не выравнивается в пределах штатного хода, добавлять случайные доски, отключать датчик или продолжать подъём нельзя. Решение — сменить позицию, подготовить основание предусмотренным способом либо выбрать другую технику.

У одной конструкции колёса должны сохранять контакт с поверхностью, у другой часть массы полностью переходит на аутригеры. Аналогично различается допустимость частичного выдвижения, последовательность установки и возможность корректировать опоры с занятой платформой. Универсального правила нет — его задаёт изготовитель.

На плане отметьте участок разгрузки, рампы, повороты, переходы между покрытиями и каждую позицию подъёма. Уклон на маршруте сравнивают с параметрами движения в транспортном положении. Уклон рабочей точки — с допустимым наклоном поднятой машины или диапазоном штатного выравнивания.

Укажите положение платформы, выдвижной секции, аутригеров, осей и других изменяемых элементов. Запишите фактическую массу людей, инструмента и материалов. Один и тот же подъёмник в транспортной и рабочей конфигурации имеет разные геометрию, центр массы и ограничения.

Снимите продольный и поперечный уклон в каждой критической точке. Для рампы измерьте перепад и горизонтальную длину, а для рабочей площадки — локальный профиль под всем шасси или опорным контуром. Не усредняйте ровную половину участка с ямой под одним колесом.

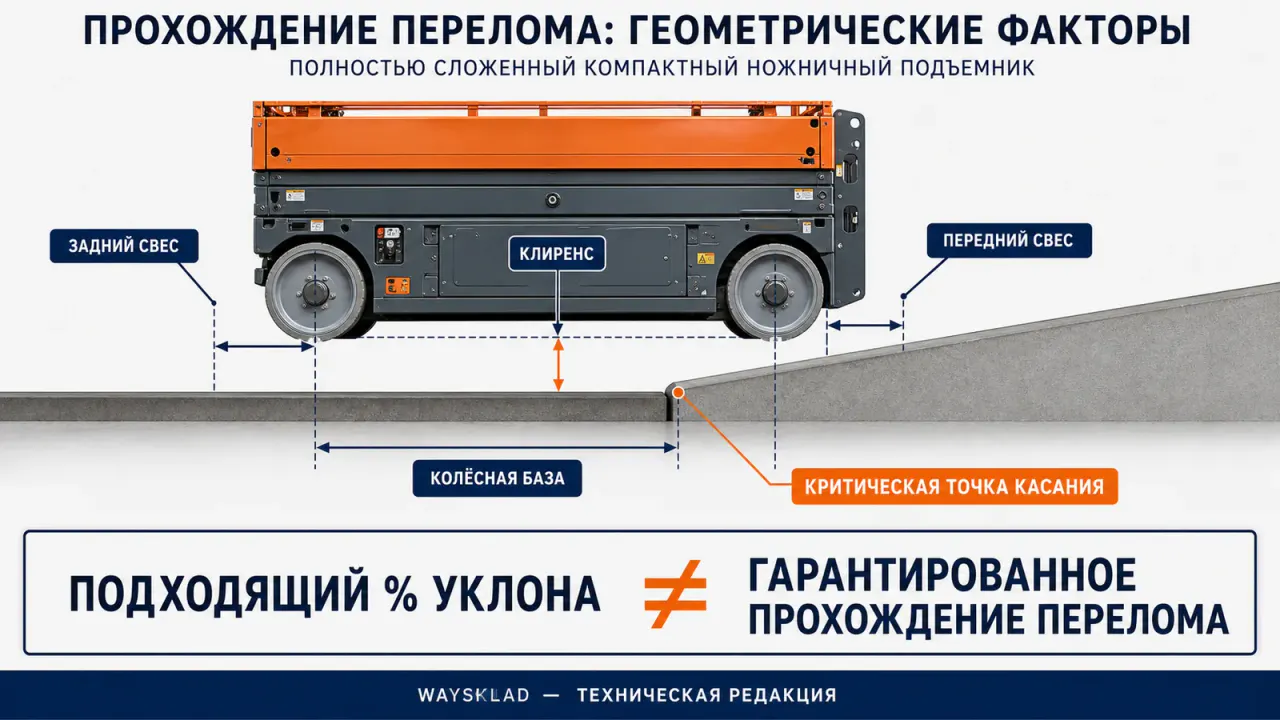

В начале и конце рампы измерьте изменение профиля. Помимо уклона нужны клиренс, колёсная база, передний и задний свесы, а при наличии — паспортный угол продольной проходимости. Бордюр или резкий порог не становится «коротким уклоном»: его проверяют как отдельное препятствие.

Запишите материал поверхности, влажность, загрязнение, рыхлость, повреждения и сезонные изменения. Показатель проходимости не обещает тягу на льду, масле, мокрой плитке или неуплотнённом грунте. Также проверьте возможность контролируемо остановиться и удержать машину.

Найдите люки, дренаж, подземные сети, пустоты, края плит, траншеи, засыпку и подвесные перекрытия. Сопоставьте максимальные реакции колёс или опор с документами объекта. При сомнении решение должен принять специалист, способный оценить основание, а не самая уверенная рулетка в бригаде.

Для серийного номера и комплектации запросите: максимальный подъём и спуск в транспортном положении, боковой уклон, рабочий предел по каждой оси, правила движения на высоте, диапазон выравнивания, реакции опор и требования к площадке. Если в карточке нет подписи осей или режима, не расшифровывайте их самостоятельно.

Перепад рампы равен 0,60 м, горизонтальная длина — 4,00 м:

0,60 / 4,00 × 100 = 15%

В градусах это примерно 8,53°. Если руководство конкретной машины допускает 25% в нужном направлении и только со сложенной платформой, 15% проходит первое числовое сравнение. Но разрешение ещё не получено: проверяют боковой уклон, сцепление, состояние шин, переходы рампы, торможение, массу и указания по движению.

Если рабочий предел машины составляет, например, 3°, рампа 8,53° не становится рабочей позицией. Платформу поднимают только после переезда на допустимую площадку либо после штатного выравнивания моделью, для которой такая процедура прямо предусмотрена.

Рабочая площадка выглядит почти ровной, но между предполагаемыми линиями колёс измерен перепад:

45 / 1500 × 100 = 3%

Это примерно 1,72°. Если карточка показывает «1,5/3°», по ней нельзя решить, допустима ли позиция: нужно знать, какое значение относится к поперечной оси, при какой высоте и в каком режиме оно действует. Кроме того, локальная просадка под одним колесом может увеличить фактический наклон после заезда.

Такой пример хорошо показывает, почему визуального «пол почти ровный» мало. Разница всего 45 мм по ширине машины уже сопоставима с рабочими ограничениями некоторых моделей.

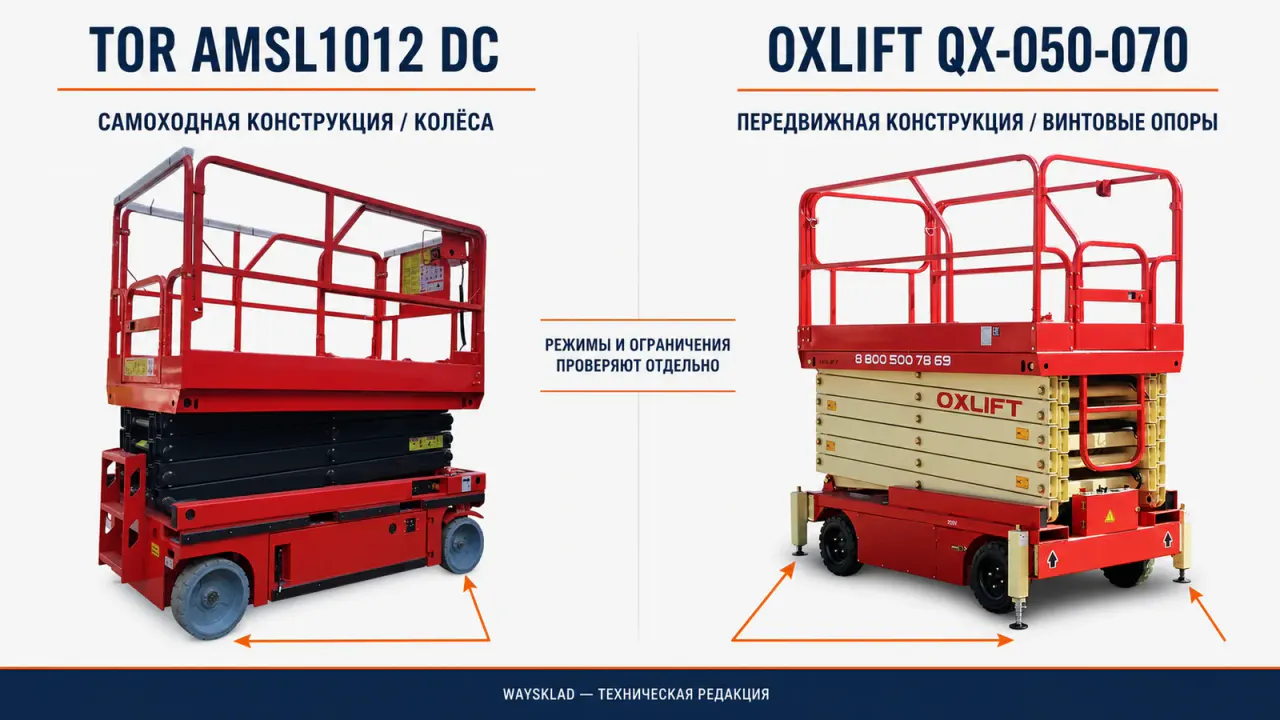

У TOR AMSL1012 DC в карточке указаны максимальный рабочий уклон 1,5/3°, скорость движения до 3,5 км/ч в сложенном положении и до 0,8 км/ч с поднятой платформой. Эти поля показывают, что режимы различаются, но не расшифровывают порядок осей и все условия эксплуатации. Для решения нужен паспорт поставляемой машины.

У передвижного OXLIFT QX-050-070 опубликованы наличие выдвижных винтовых опор и размер опорной площадки 2130 × 2890 мм. При этом диапазон компенсации уклона в карточке не указан. Значит, по одной карточке можно проверить требуемое место для опор, но нельзя обещать работу на конкретном склоне.

Это нормальная граница каталога: он помогает выбрать кандидатов, а руководство и обследование объекта подтверждают применение. Посмотреть модели можно в каталоге подъёмников и разделе самоходных ножничных подъёмников.

• точное определение «преодолеваемого уклона» и положение платформы при испытании;
• отдельные пределы движения вверх, вниз и поперёк склона;
• максимальный рабочий наклон по продольной и поперечной осям;
• допустимость и ограничения движения с поднятой платформой;
• угол продольной проходимости, клиренс и геометрию перехода рампы;
• диапазон и порядок автоматического или ручного выравнивания;
• допустимую схему полного или частичного выдвижения аутригеров;
• максимальную реакцию каждого колеса и каждой опоры;
• требования к опорным плитам, основанию, сцеплению и погоде;
• руководство именно для поставляемой комплектации и серийного диапазона.

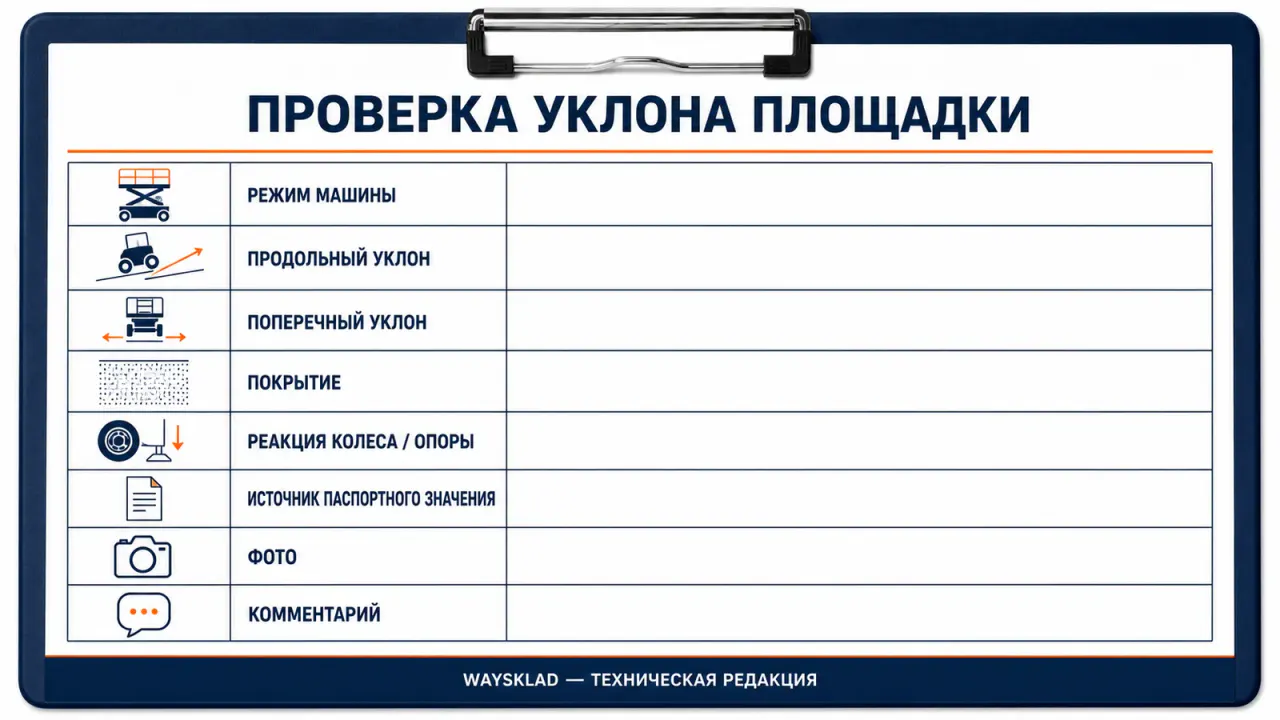

К запросу приложите замеры обеих осей, профиль рампы, фотографии покрытия и схему положения машины. Полный список исходных данных собран в материале «Что измерить перед покупкой подъёмника: чек-лист из 20 пунктов».

1. Сравнивать 25% и 25° как одно значение. Уклон 25% равен примерно 14°, а 25° — примерно 46,6%.
2. Поднимать платформу на предельной транспортной рампе. Преодолеваемость обычно относится к полностью сложенной машине.
3. Измерять только продольный уклон. Боковой наклон или локальная яма под колесом может оказаться ограничивающим фактором.
4. Считать аутригеры разрешением для любого склона. У системы есть паспортный диапазон, схема установки и требования к основанию.
5. Подкладывать случайные доски или кирпичи. Подкладка может разрушиться, сдвинуться или создать недопустимую точечную нагрузку.
6. Ставить опору на люк, край плиты или слабый грунт. Горизонтальное шасси не спасает от провала основания.
7. Ориентироваться только на сигнал датчика. Сигнализация не заменяет предварительный замер, обследование и устранение причины.
8. Игнорировать дождь, лёд и изменение грунта. Паспортная тяга не гарантирует сцепление, а опоры требуют повторной проверки при изменении основания.

Общую последовательность подбора описывает статья «Как выбрать подъёмник для работ на высоте». Сначала ответьте, нужно ли машине только проехать по уклону или выполнять там работу. Для проезда проверяйте транспортную проходимость, боковой предел, сцепление, торможение и переходы. Для подъёма платформы — рабочий наклон по обеим осям. Для модели с опорами — диапазон выравнивания, правильность установки и способность основания принять максимальные реакции.

Если этих данных нет, самая большая цифра в карточке не закрывает задачу. Она лишь красиво стоит в таблице — примерно как внедорожные шины на машине, которой не открыли ворота.

Итог: измерьте две оси, разделите движение и работу, а затем подтвердите каждый режим по руководству. Проценты отвечают на один вопрос, градусы — часто на другой, а аутригеры вообще требуют третьего набора исходных данных.
