Выдержит ли пол ножничный подъёмник: масса, нагрузка на колесо и перекрытие

Пол выдержит ножничный подъёмник только в том случае, если конструкция перекрытия допускает наиболее неблагоприятную реакцию колеса или аутригера, а верхние слои пола выдерживают местное контактное давление. Собственной массы машины и общей допустимой нагрузки в кг/м² для такого вывода недостаточно. Нужны паспортные данные точной модификации и проверка всего маршрута, а не только места подъёма платформы.

Не делите рабочую массу на четыре колеса. Центр тяжести не обязан находиться в геометрическом центре шасси, а реакции меняются из-за компоновки, груза, движения и рабочей конфигурации. У модели с выносными опорами отдельно запрашивают максимальную реакцию одного аутригера и контактное давление его пятки.

Окончательный допуск машины на междуэтажное перекрытие, мезонин, паркинг, фальшпол или в грузовой лифт должен подтвердить ответственный за сооружение специалист. Статья помогает собрать исходные данные и отсеять очевидно неподходящий вариант, но не заменяет расчёт конструкции и руководство изготовителя.

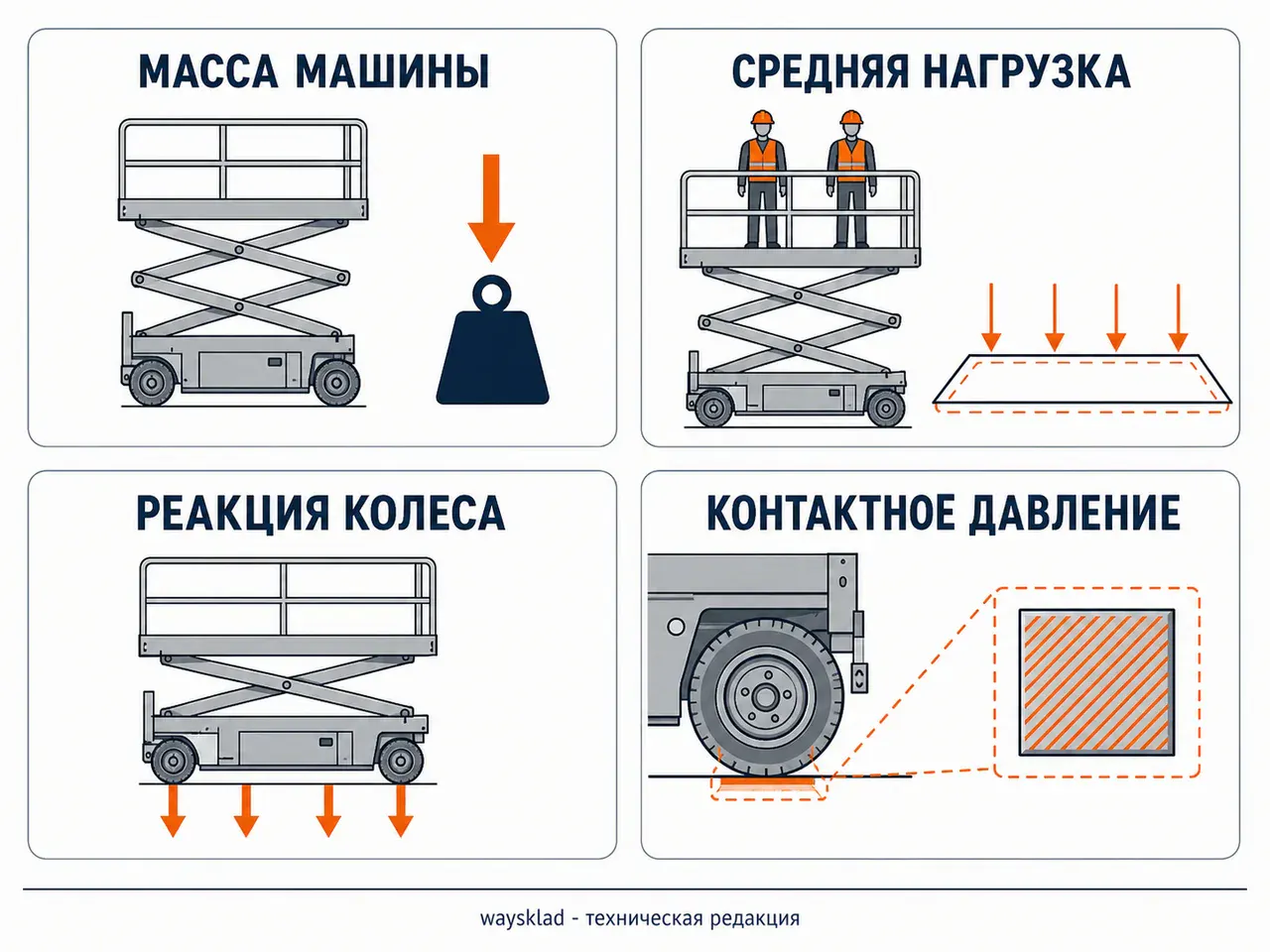

Масса, реакция колеса, контактное давление и средняя нагрузка на занимаемую площадь отвечают на разные вопросы. Два значения могут быть указаны в килограммах, другие — в кПа или кг/м², но это не делает их взаимозаменяемыми.

В документации зарубежных производителей встречаются термины maximum tire load, tire contact pressure, outrigger load и occupied floor pressure. Слово pressure переводится как «давление», но рядом всегда нужно смотреть методику и единицы измерения. Среднее давление по габаритной проекции машины и давление под одним колесом могут различаться во много раз.

Рекомендация WaySklad. Просите не «нагрузку на пол» одной строкой, а таблицу с максимальной массой, нагрузкой на одно колесо, контактным давлением и данными аутригеров. В запросе укажите точную модель, исполнение, тип шин, опции и серийный диапазон.

Для предварительного маршрутного расчёта полезно определить максимальную массу, которая фактически окажется на проверяемом участке:

M рабочая = M машины + M фактической загрузки платформы + M дополнительного оснащения, не учтённого в массе машины.

Сначала проверьте, что именно изготовитель включает в массу машины: аккумуляторы, рабочие жидкости, стандартную платформу, выдвижную секцию, аутригеры и заказанные опции. Если принадлежность уже входит в опубликованную массу конфигурации, повторно прибавлять её нельзя. Если масса в спецификации дана как приблизительная, расчёт по ней также остаётся предварительным.

Фактическая загрузка платформы включает операторов в рабочей одежде, СИЗ, инструмент, материалы, кабели, запасные аккумуляторы инструмента, тару и демонтированные детали. Она не может превышать паспортную грузоподъёмность и отдельные ограничения по числу людей или выдвижной секции.

Рабочая масса помогает проверить грузовой лифт, рампу и суммарное воздействие, но не заменяет максимальную реакцию колеса. Если изготовитель уже приводит максимальную нагрузку на колесо для машины с номинальной загрузкой, самостоятельно добавлять к ней четверть массы платформы также не нужно.

Состав рабочей массы платформы отдельно разобран в статье «как рассчитать грузоподъёмность платформы».

Расчёт «масса с грузом ÷ 4» описывает только вымышленное равномерное распределение. У реальной машины тяжёлые аккумуляторы, гидростанция, привод и механизм размещены несимметрично. Положение людей и материалов, выдвижение секции, уклон, поворот и разгон дополнительно меняют реакции.

Официальная спецификация Genie GS-1930 наглядно показывает масштаб ошибки. Для одной указанной конфигурации масса составляет 1456 кг, а максимальная нагрузка на одну шину — 662 кг. Простое деление массы на четыре дало бы 364 кг, то есть занизило бы паспортный максимум примерно в 1,8 раза. Это отраслевой пример принципа, а не характеристика модели из ассортимента WaySklad.

В той же спецификации среднее давление на занимаемую площадь указано как 13,6 кПа, а контактное давление шины — 1118 кПа. Сравнивать только среднее значение с прочностью плитки или стяжки опасно: локально колесо действует на гораздо меньшую площадь.

Максимальная паспортная реакция может быть связана с определённым положением машины и номинальной нагрузкой платформы. Поэтому для допуска нужен показатель изготовителя, а не результат взвешивания пустой машины на ровной площадке. Контрольное взвешивание колёс может быть дополнительной проверкой конкретного состояния, но его методику должен задавать компетентный специалист.

Сравнить модели с разной собственной массой можно в категории самоходные ножничные подъёмники.

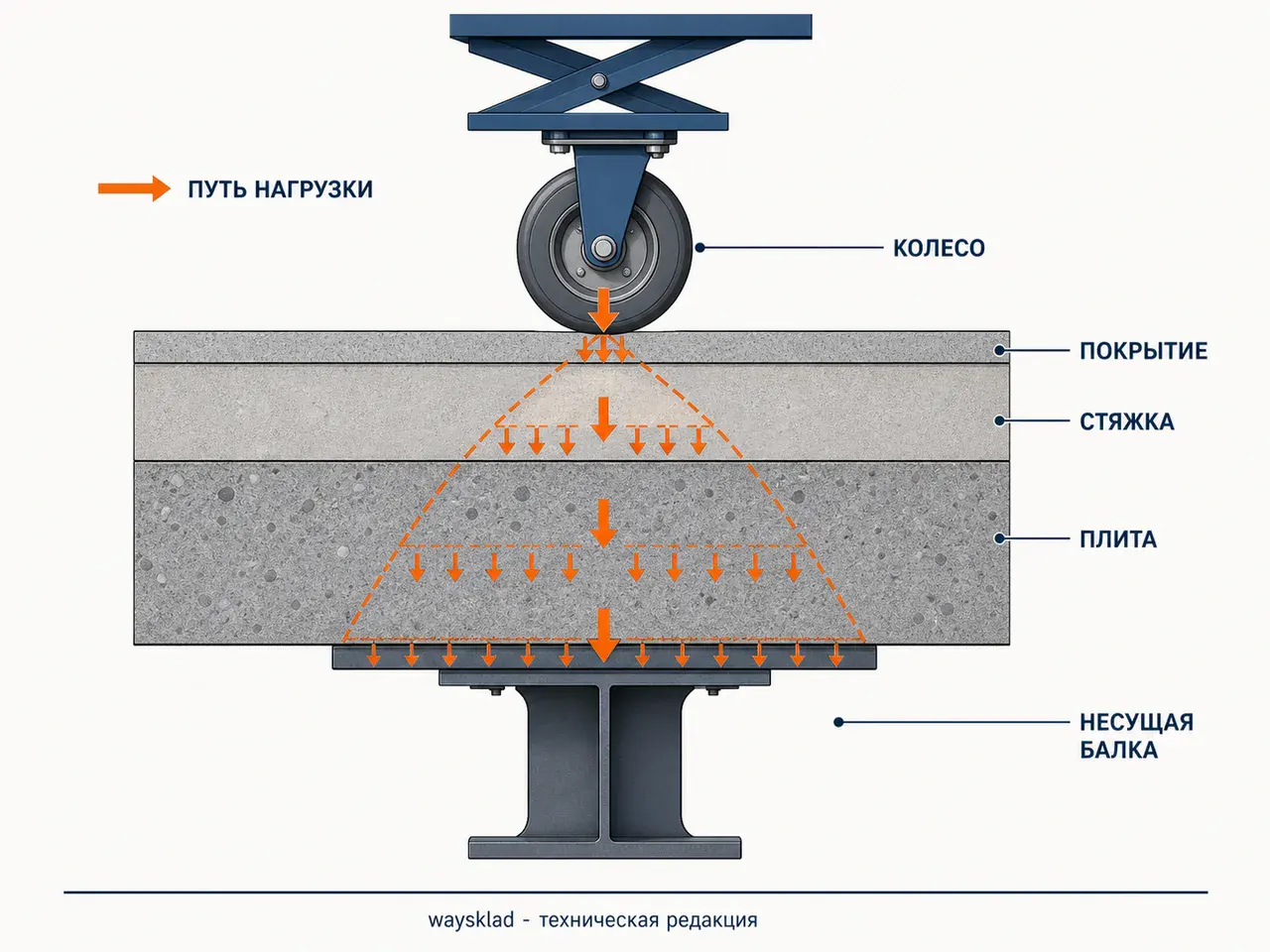

Прочный внешний слой не доказывает несущую способность перекрытия, а прочная плита не гарантирует сохранность стяжки или плитки. Нагрузочный путь проверяют от колеса либо пятки аутригера до несущих элементов здания.

Число «допустимо 500 кг/м²» часто относится к равномерно распределённой нагрузке на определённой площади. Колесо создаёт сосредоточенное воздействие, поэтому напрямую сравнить с этой цифрой 600 кг на колесо нельзя. Конструктор учитывает положение колёс, расстояние до опор и краёв, геометрию плиты, остальные нагрузки и расчётные коэффициенты.

Особая осторожность нужна на мезонинах, междуэтажных перекрытиях, кровлях паркингов и в реконструированных помещениях. Назначение помещения или уверенность, что «здесь ездит рохля», не заменяют документацию: у другой техники отличаются масса, колёсная база, материал шин и максимальная реакция.

Для предварительной проверки используют зависимость:

p = R / A, где p — среднее контактное давление, R — подтверждённая реакция одного колеса или аутригера, A — эффективная площадь контакта.

Если R выражена в ньютонах, а A — в м², результат получают в паскалях. Для ориентировочного перевода 1 тс/м² соответствует примерно 9,81 кПа, а 1 кгс/см² — примерно 98,1 кПа. В проектном расчёте единицы и коэффициенты должен привести к одной системе специалист.

Главная трудность — площадь A. Номинальные ширина и диаметр колеса не дают точную площадь пятна контакта. Для сплошной шины она зависит от профиля, деформации, износа и нагрузки. Для аутригера геометрическая площадь стальной пятки не всегда равна площади, через которую усилие реально распределяется по многослойному полу.

Условный пример показывает только арифметику. Если подтверждённая реакция опоры равна 1600 кгс, а разрешённая эффективная площадь распределения — 0,08 м², среднее давление составляет 20 000 кгс/м², или около 196 кПа. Из этого ещё нельзя сделать вывод о перекрытии: нужно проверить жёсткость распределительной плиты, продавливание, верхние слои и передачу усилия на несущую конструкцию.

Рекомендация WaySklad. Если в карточке нет максимальной нагрузки на колесо или аутригер, не восстанавливайте её из массы и габаритов. Запросите паспорт точной модификации; для ответственного объекта — письменные данные изготовителя или поставщика.

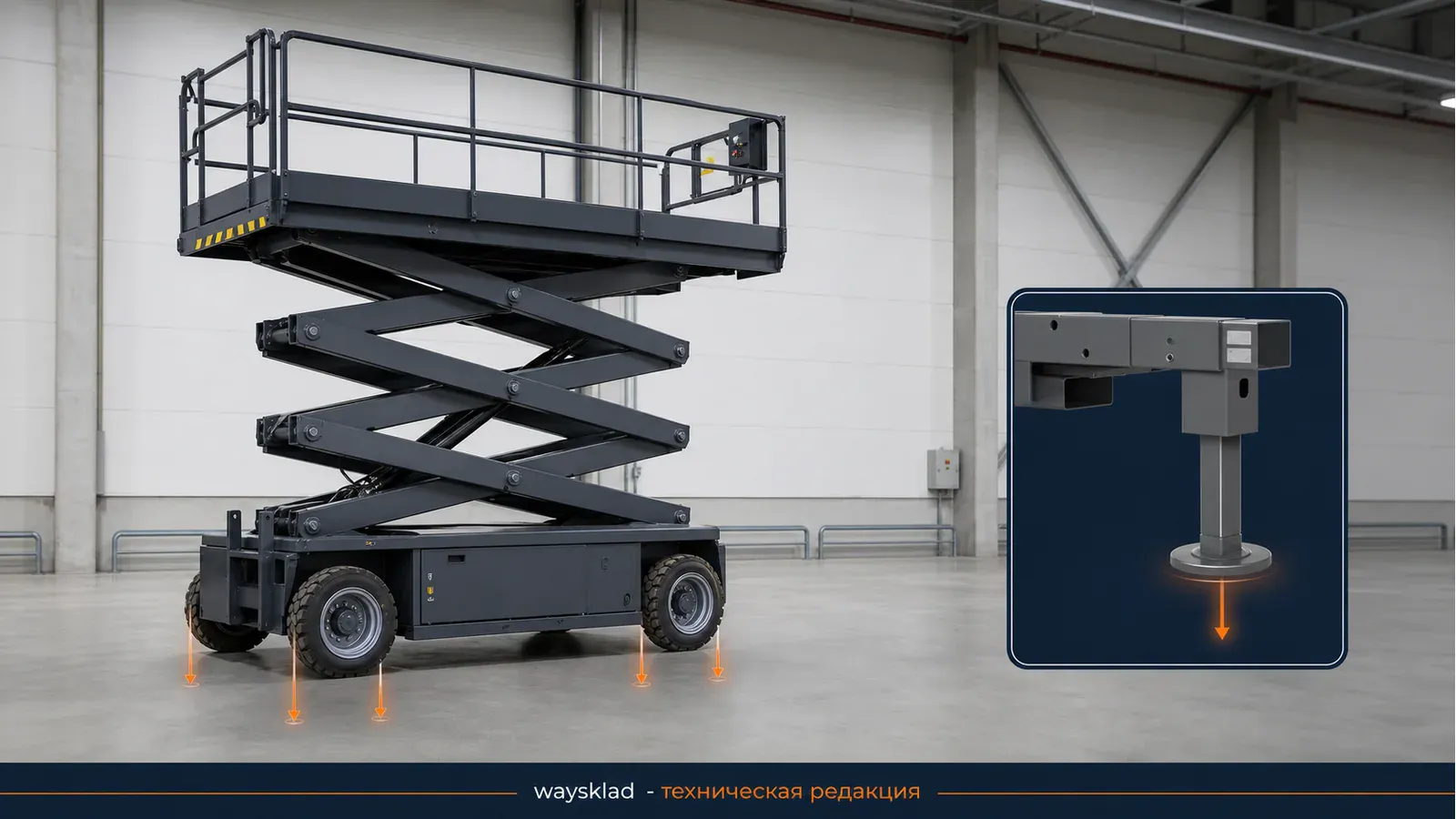

В транспортном положении пол нагружают колёса, а в рабочем положении значительная или вся нагрузка может перейти на выносные опоры. Эти два режима проверяют отдельно. Четыре аутригера не означают четыре равные реакции.

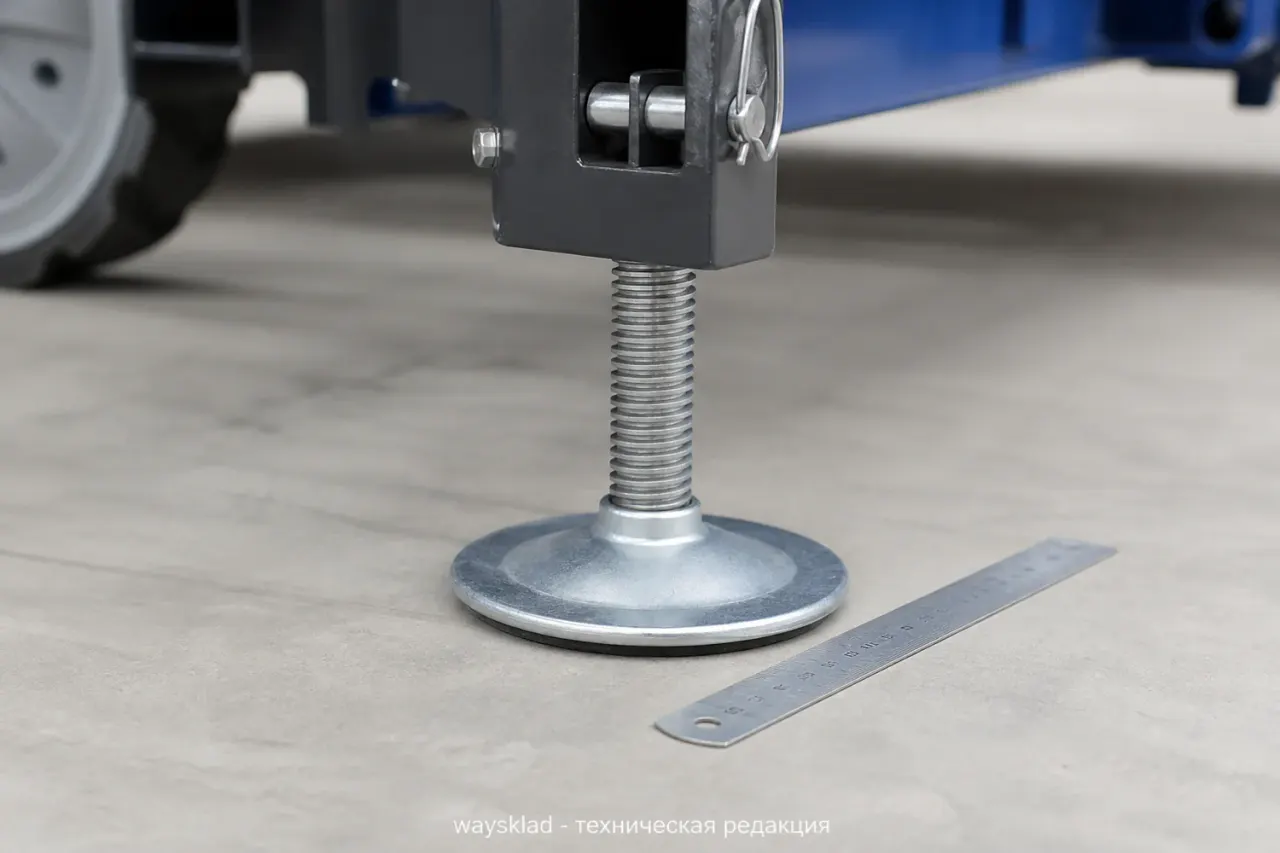

При установке опор учитывают вылет, положение платформы, фактическую загрузку, допустимый уклон и последовательность выравнивания. Для расчёта нужны максимальная реакция одной опоры и площадь её пятки либо разрешённой изготовителем подкладки. Размер опорного контура — расстояние между выдвинутыми опорами — описывает устойчивость, но не является площадью контакта с полом.

Карточка OXLIFT QX-050-070 на WaySklad указывает собственный вес 1260 кг, грузоподъёмность платформы 500 кг, наличие винтовых опор и размер опорной площадки 2130 × 2890 мм. При полной загрузке предварительная сумма массы машины и платформы составит 1760 кг, если паспорт подтверждает состав собственной массы. Однако делить 1760 кг на четыре опоры нельзя, а площадь прямоугольника 2130 × 2890 мм нельзя подставлять в формулу контактного давления. Для допуска по-прежнему нужны максимальная реакция аутригера и размер его пятки.

Самодельная подкладка из доски или случайного листа фанеры не превращает неизвестное основание в допустимое. Материал может треснуть, прогнуться, опереться на выступы или перенести нагрузку на слабую кромку. Применяют только разрешённую схему с подтверждёнными размерами, толщиной, жёсткостью и состоянием основания.

Пример исполнения с винтовыми опорами — OXLIFT QX-050-070 с винтовыми опорами. Реакцию отдельной пятки и допустимость основания подтверждают отдельно.

Для примера карточки самоходной модели используйте TOR AMSL1012 DC; опубликованные масса и габариты не заменяют расчёт реакции колеса.

Карточка TOR AMSL1012 DC на WaySklad указывает собственный вес 2600 кг и грузоподъёмность платформы 320 кг. Если на платформе фактически находятся 260 кг людей, инструмента и материалов, предварительная рабочая масса равна 2860 кг — при условии, что стандартная комплектация уже включена в собственный вес.

Ошибочный расчёт даст 2860 ÷ 4 = 715 кг на колесо. Это число нельзя использовать для допуска. Карточка подтверждает массу и размер колёс, но не публикует максимальную реакцию одного колеса и контактное давление. Их необходимо взять из руководства точной модификации или получить у поставщика.

Для сравнения моделей таблица должна содержать не только рабочую высоту, грузоподъёмность и ширину шасси. Добавьте максимальную массу заказанной комплектации, максимальную нагрузку на колесо, контактное давление, тип шин и данные для транспортного и рабочего положений. Более лёгкая машина не обязательно создаёт меньшее контактное давление, если у неё меньше пятно контакта.

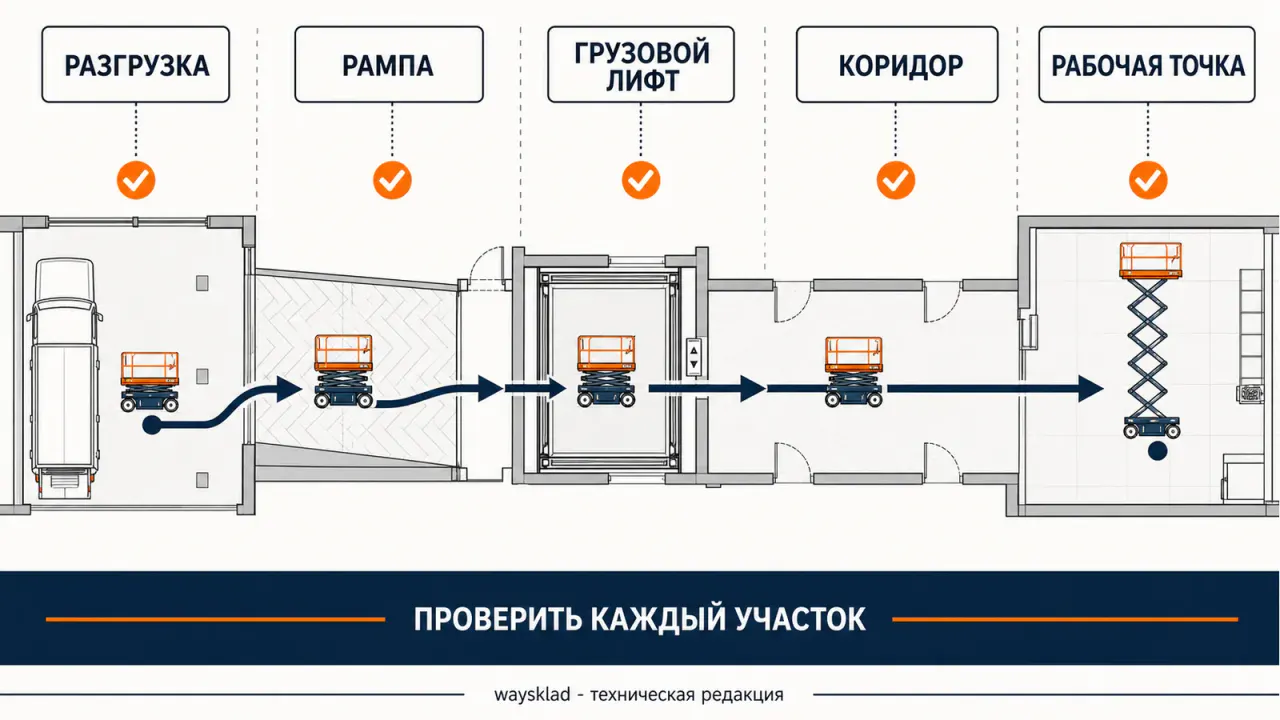

Слабое место может находиться между разгрузкой и местом работы. Маршрут проверяют для наиболее тяжёлой фактической конфигурации и для каждого режима, в котором машина проходит участок.

1. Отметьте место разгрузки и способ съезда с транспорта.
2. Проверьте наружное основание, пандус, рампу и переходные мостики.
3. Запишите ширину, высоту, уклон и состояние каждого проезда.
4. Нанесите на план швы, пороги, решётки, люки, каналы, траншеи и отверстия.
5. Проверьте несущую способность каждого перекрытия и мезонина.
6. Отдельно согласуйте грузовой лифт, его порог, кабину и площадки перед дверями.
7. Определите место разворота: при повороте колёса проходят по другой траектории и могут приблизиться к краю или шву.
8. Проверьте рабочий контур с опущенной, поднятой и выдвинутой платформой, если такие режимы разрешены изготовителем.
9. Оформите маршрут и ограничения так, чтобы оператор не выбирал путь заново во время работы.

Грузоподъёмность лифта в килограммах — только первый фильтр. Нужно подтвердить допустимую сосредоточенную нагрузку на пол кабины, положение колёс, въезд через порог, нагрузку на переходный участок, габариты, радиус разворота и правила перевозки техники. Иногда суммарная масса проходит, а пол кабины или порог не рассчитан на максимальную реакцию одного колеса.

Площадка перед лифтом также является частью маршрута. Машина может временно остановиться всеми колёсами на небольшой плите, крышке канала или у края проёма. На таких участках нельзя опираться на среднюю нагрузку по площади этажа.

Транспортировку, разгрузку и документы можно заранее согласовать на странице «доставка и оплата техники».

Распределительная плита помогает только тогда, когда она рассчитана как элемент передачи нагрузки и разрешена для выбранной машины и основания. Большая площадь листа сама по себе ничего не гарантирует: гибкий материал прогнётся и сохранит высокое давление под колесом.

Для решения нужны жёсткость и прочность плиты, размер опирания, расстояние до краёв, состояние пола и схема последовательного перемещения. Плита не должна скользить, качаться, создавать недопустимый уклон или мешать работе защитных устройств. Для движения требуется непрерывная и согласованная схема, а не один лист под стоящей машиной.

Подкладка под аутригер и дорожка под колёса решают разные задачи. Первая воспринимает расчётную реакцию неподвижной опоры. Вторая должна выдерживать движение, поворот и переход колеса с одного элемента на другой. Оба решения подтверждает специалист объекта с учётом указаний изготовителя подъёмника.

1. Зафиксируйте точную машину. Запишите модель, модификацию, серийный диапазон, тип шин и все опции.
2. Определите наиболее тяжёлую конфигурацию. Уточните максимальную массу машины и состав нагрузки платформы.
3. Получите паспортные реакции. Нужны максимальная нагрузка и контактное давление одного колеса; для аутригеров — максимальная реакция и давление опоры.
4. Разделите режимы. Проверьте транспортное положение, движение, разворот и рабочую установку на опорах.
5. Соберите данные пола. Нужны не только кг/м², но и допустимые сосредоточенные нагрузки, конструкция слоёв и план несущих элементов.
6. Нанесите маршрут. Включите рампы, лифты, пороги, швы, крышки каналов, фальшпол и края.
7. Передайте исходные данные конструктору. Он проверит несущую систему, местные эффекты и сочетание с существующими нагрузками.
8. Согласуйте защиту покрытия. Определите разрешённые маты или плиты, если они действительно нужны.
9. Закрепите условия допуска. Укажите маршрут, рабочие точки, загрузку, запретные зоны и действия оператора.

1. Сравнивают только собственную массу машины. Люди, материалы и часть опций увеличивают фактическое воздействие. Составьте ведомость загрузки и уточните максимальную массу конфигурации.
2. Делят массу на четыре колеса. Неравномерное распределение занижает наиболее нагруженное колесо. Используйте паспортный maximum tire load.
3. Сравнивают килограммы с кг/м². Это разные физические величины и разные схемы нагрузки. Передайте конструктору реакцию колеса, координаты и данные перекрытия.
4. Принимают среднее давление за контактное. Occupied floor pressure не показывает местное действие шины. Проверяйте оба показателя.
5. Считают опорный прямоугольник площадью аутригеров. Контакт создают отдельные пятки. Запросите реакцию и фактическую площадь одной опоры.
6. Проверяют плиту, но забывают стяжку, плитку или фальшпол. Верхний слой может разрушиться раньше несущей конструкции. Рассматривайте весь нагрузочный путь.
7. Согласуют только рабочую точку. Порог лифта, люк или рампа могут оказаться слабее. Подготовьте маршрутный лист от разгрузки.
8. Кладут фанеру без расчёта. Гибкая или повреждённая подкладка не обеспечивает заявленное распределение. Используйте только подтверждённую схему.

• Есть ли у выбранной модификации руководство с максимальной нагрузкой и давлением одного колеса?
• Какова максимальная масса именно заказанной комплектации?
• Для какого положения платформы и загрузки приведены реакции?
• Есть ли аутригеры и опубликована ли максимальная реакция одной опоры?
• Какие подкладки или защитные маты разрешает изготовитель?
• Разрешено ли движение с поднятой платформой и на каком уклоне?
• Какие документы можно передать конструктору объекта до покупки?

После инженерного допуска сравнить подходящие типы техники можно в каталоге подъёмников.

Проверка начинается не с деления массы на число колёс, а с паспорта точной модели. Для самоходной машины нужны максимальная масса, нагрузка на одно колесо, контактное и среднее давление; для модели на опорах — ещё реакция одного аутригера и данные его пятки. Затем отдельно проверяют несущую конструкцию, верхние слои пола и весь маршрут через рампы, пороги и грузовой лифт.

Для подбора отправьте специалистам WaySklad модель или требуемую рабочую высоту, фактическую загрузку платформы, схему маршрута, данные перекрытия и ограничения по колёсной или опорной нагрузке. ООО «ВайСклад» работает с НДС; связаться можно по телефону 8 800 550-60-95 или по почте zakaz@waysklad.ru. Окончательный допуск на конкретное перекрытие согласуйте с ответственным конструктором объекта и сверяйте с руководством изготовителя.
