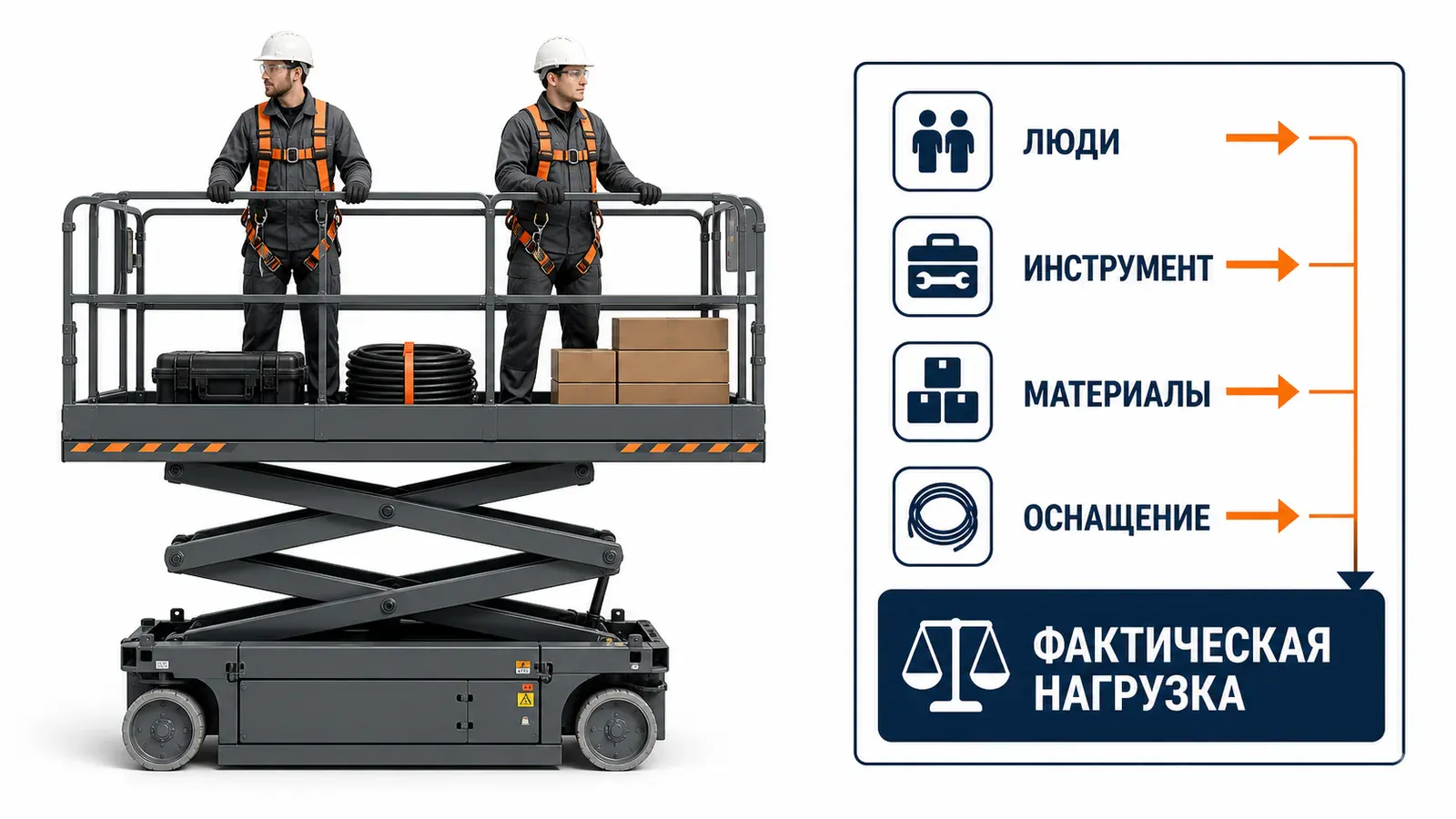

Фактическая нагрузка платформы равна сумме массы всех людей, инструмента, материалов и разрешённого оснащения, которое поднимается вместе с ними. Полученное значение должно укладываться в паспортный лимит именно для требуемой рабочей зоны и секции. Одновременно нельзя превышать допустимое число операторов — даже если по килограммам запас остаётся.
Для предварительного расчёта используйте фактические массы, а не условные «80 кг на человека». Затем проверьте четыре ограничения: общую грузоподъёмность, число людей, нагрузку выдвижной секции или зоны стрелы и возможность безопасно разместить предметы внутри предусмотренного контура. Если нарушено хотя бы одно условие, модель не подходит.

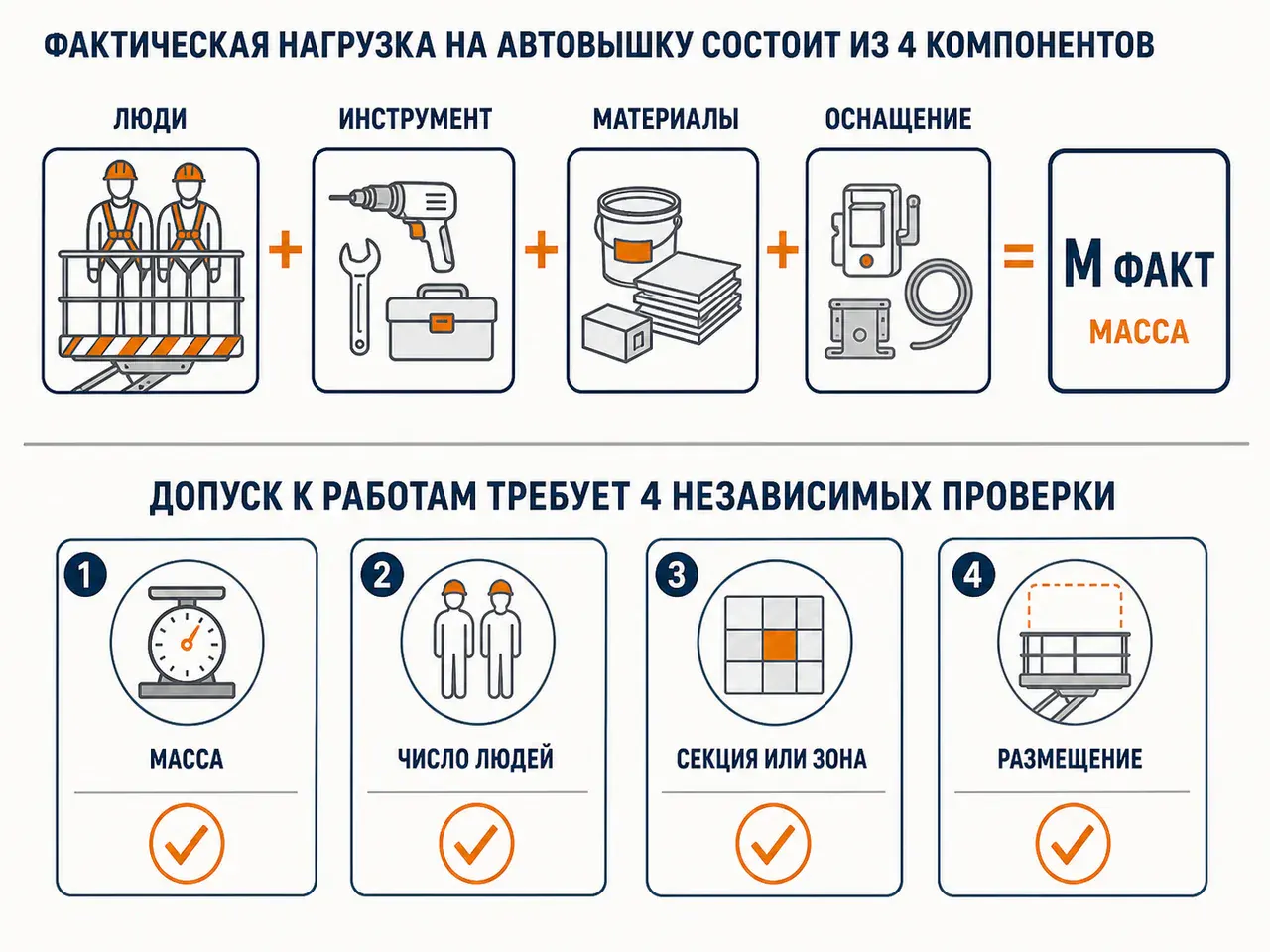

Формула нагрузки платформы
M факт = Σ M людей + M инструмента + M материалов + M разрешённых принадлежностей.
Для выбранной рабочей точки должны одновременно выполняться условия:
- M факт ≤ Q допустимая для модели, режима и рабочей зоны;
- N людей ≤ N допустимое по паспорту;
- нагрузка на выдвижной секции не превышает её отдельный предел;
- груз размещён и закреплён так, как разрешает изготовитель.
Q допустимая — не всегда одна цифра. У стрелового подъёмника она может зависеть от положения стрелы. У ножничной модели ограничения могут отличаться для основной и выдвижной частей, а число людей — для помещения и улицы. Поэтому сначала определяют рабочую конфигурацию, затем выбирают лимит.
Рекомендация WaySklad. Делайте ведомость загрузки отдельной таблицей и прикладывайте её к запросу модели. Формулировка «два человека с инструментом» скрывает слишком большой разброс массы и почти не помогает техническому подбору.
Подтверждённые параметры доступных моделей можно сравнить в каталоге подъёмников.
Что именно включать в расчёт
| Составляющая | Как определить массу | Что часто забывают | Что подтвердить |
|---|---|---|---|
| Операторы | Фактическая масса каждого человека в рабочей одежде | СИЗ, обувь и личное оснащение | Допустимое число людей |
| Ручной инструмент | Взвешивание набора или данные изготовителя | Запасные аккумуляторы, кейсы, удлинители | Безопасное размещение |
| Материалы | Масса количества, поднимаемого за один цикл | Крепёж, упаковка, тара и остатки | Разрешение на такой вид материала |
| Принадлежности | Паспортная масса стойки, держателя или ограждения | Собственный вес дополнительного комплекта | Как аксессуар уменьшает полезную нагрузку |
| Рабочее оборудование | Масса аппарата, кабелей и шлангов на платформе | Катушка, баллон, подающий механизм | Одобрение изготовителя |
| Временный груз | Максимум, который окажется наверху в любой момент | Демонтированные детали и мусор | План безопасного спуска |
Расчёт делают для наиболее тяжёлого момента цикла. При демонтаже старая деталь может добавиться к инструменту и новым материалам. Если груз постепенно расходуется, исходным считается максимальное количество, одновременно находящееся на платформе.
Неясность по встроенному или дополнительному оснащению решается паспортом. Иногда масса аксессуара уже учтена в конфигурации машины, иногда она уменьшает доступную полезную нагрузку. Самостоятельно вычитать или не вычитать её нельзя.
Почему количество операторов проверяют отдельно
Лимит по людям не получается делением грузоподъёмности на среднюю массу человека. Изготовитель отдельно задаёт максимальную занятость платформы для предусмотренных условий.
Например, свободные 120 кг после загрузки инструмента не означают автоматическое разрешение добавить ещё одного работника. Число людей связано не только с массой, но и с площадью, ограждением, управлением и расчётным режимом машины.
Внутренняя и наружная занятость также может различаться. Официальная карточка Genie GS-4655 указывает для конкретной модели три человека внутри и двух снаружи при одной заявленной грузоподъёмности платформы. Это не характеристика всего класса, а пример того, почему количество операторов нужно искать отдельной строкой.
Для мачтовых платформ встречаются одно- и двухместные исполнения. Подтверждённые документы WaySklad по OXLIFT ZX-1-100 и ZX-2-100 показывают разные грузоподъёмности, но число людей и фактическую загрузку всё равно нужно сверять с паспортом точной машины и не выводить только из названия «одномачтовый» или «двухмачтовый».
Три расчётных примера
Один оператор для обслуживания светильника
Оператор — 92 кг, рабочая одежда и СИЗ — 6 кг, инструмент в кейсе — 24 кг, запасной аккумулятор — 4 кг, светильник и крепёж — 18 кг.
M факт = 92 + 6 + 24 + 4 + 18 = 144 кг.
Далее проверяют: допускает ли модель одного оператора, составляет ли паспортная нагрузка требуемой конфигурации не менее 144 кг и помещаются ли кейс и светильник без блокировки входа и органов управления.

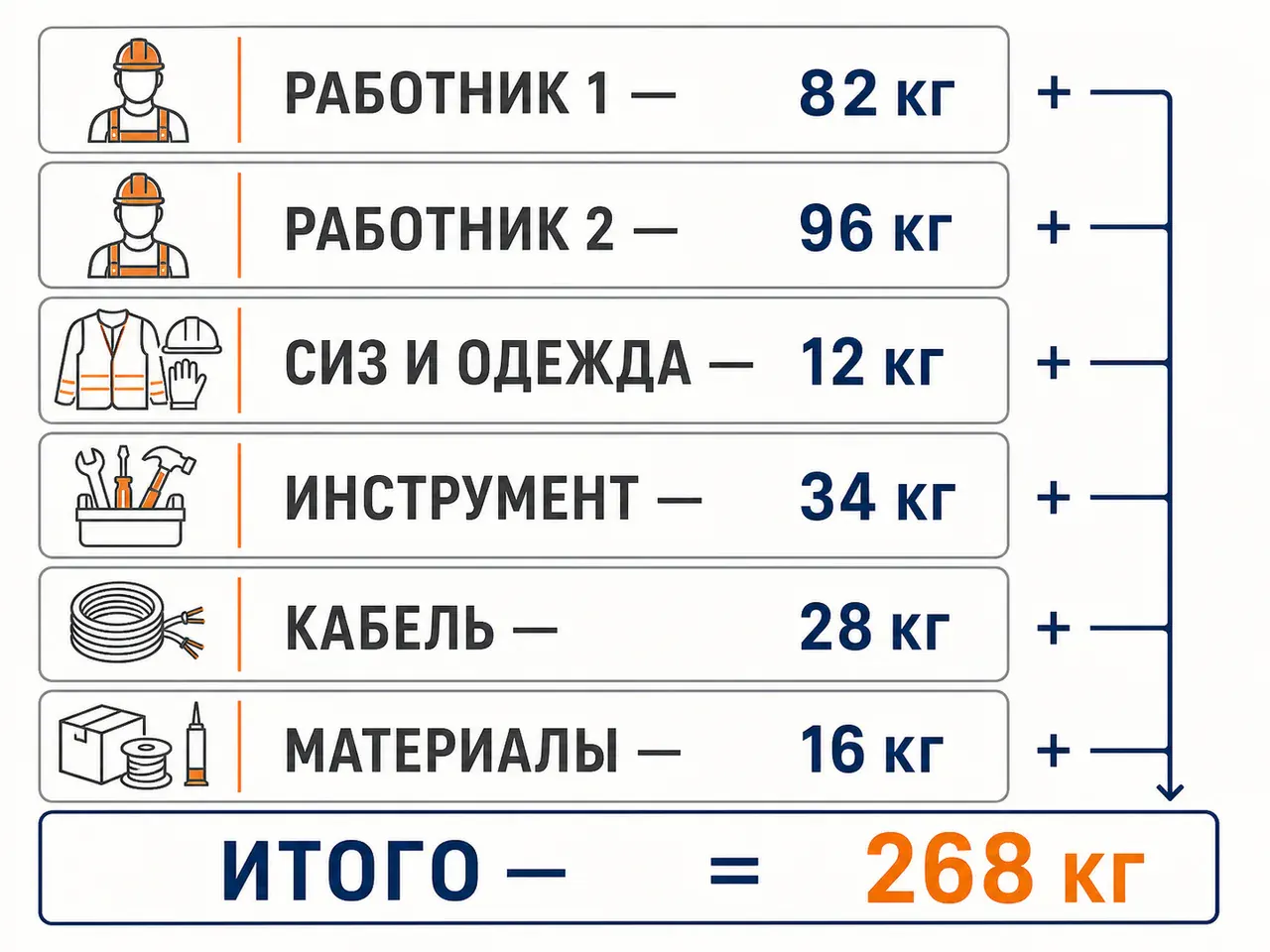

Два монтажника с материалами
Первый работник — 82 кг, второй — 96 кг, СИЗ и одежда вместе — 12 кг, инструмент — 34 кг, кабель — 28 кг, расходные материалы — 16 кг.
M факт = 82 + 96 + 12 + 34 + 28 + 16 = 268 кг.
Модель должна одновременно разрешать двух операторов и фактические 268 кг. Если часть груза размещается на выдвижной секции, дополнительно проверяют лимит секции и схему распределения.
Демонтаж детали на высоте
До начала работы на платформе находится 190 кг людей и оснащения. Демонтируемая деталь весит 55 кг и после снятия временно остаётся на площадке.
Максимальная нагрузка цикла = 190 + 55 = 245 кг.
Нельзя считать только исходные 190 кг. Нужно заранее предусмотреть безопасное место для детали и способ её спуска. Если изготовитель не разрешает перенос предмета такого размера или его размещение создаёт опасную внешнюю нагрузку, одних килограммов недостаточно.
Пример карточки с заявленной нагрузкой 320 кг — самоходный ножничный подъёмник TOR AMSL1012 DC. Ограничения точной конфигурации всё равно сверяют по паспорту.

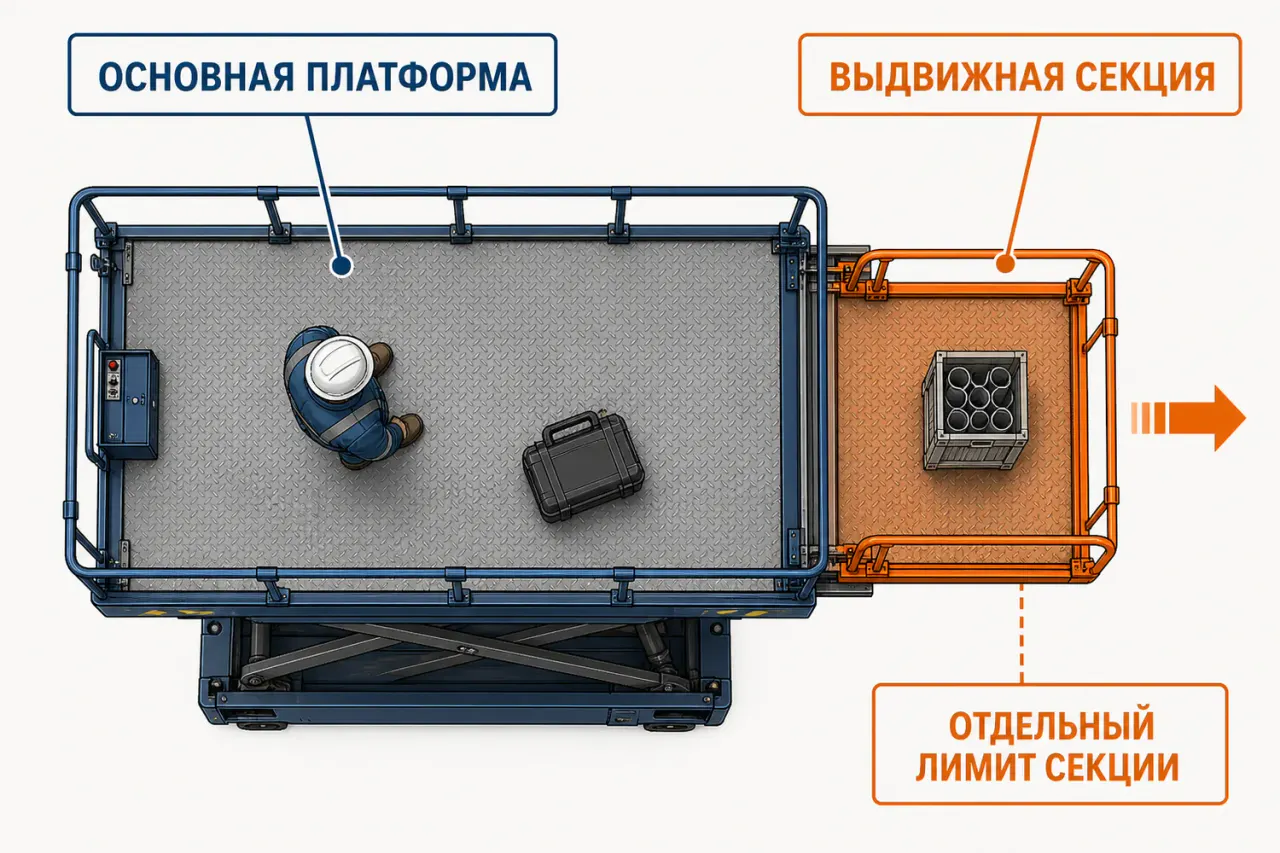

Ножничный подъёмник: общая платформа и выдвижная секция
Общая грузоподъёмность ножничной платформы не обязательно полностью доступна на её выдвижной части. Для секции может действовать отдельный предел по массе и числу людей.
Перед началом работы запросите:
- номинальную грузоподъёмность всей платформы;
- допустимую массу на выдвижной секции;
- число людей на основной и выдвижной частях;
- разрешённые положения секции при подъёме и движении;
- правила распределения материалов;
- внутренние размеры площадки и входа.
Переход человека на выдвижную секцию меняет распределение нагрузки, даже если общая масса платформы не изменилась. Нельзя складывать весь тяжёлый инструмент у внешнего края ради освобождения места. Следуйте схеме изготовителя.
Выдвижная секция также не предназначена для того, чтобы на неё опирали материал, выступающий далеко за ограждение, без одобренного держателя. Размер предмета, парусность и возможность зацепиться за конструкцию проверяются отдельно от массы.
Сравнить модели с разными площадками можно в категории самоходные ножничные подъёмники. Пример машины с большой площадкой — передвижной ножничный подъёмник OXLIFT QX-050-070; отдельный лимит секции нужно подтвердить по документации.

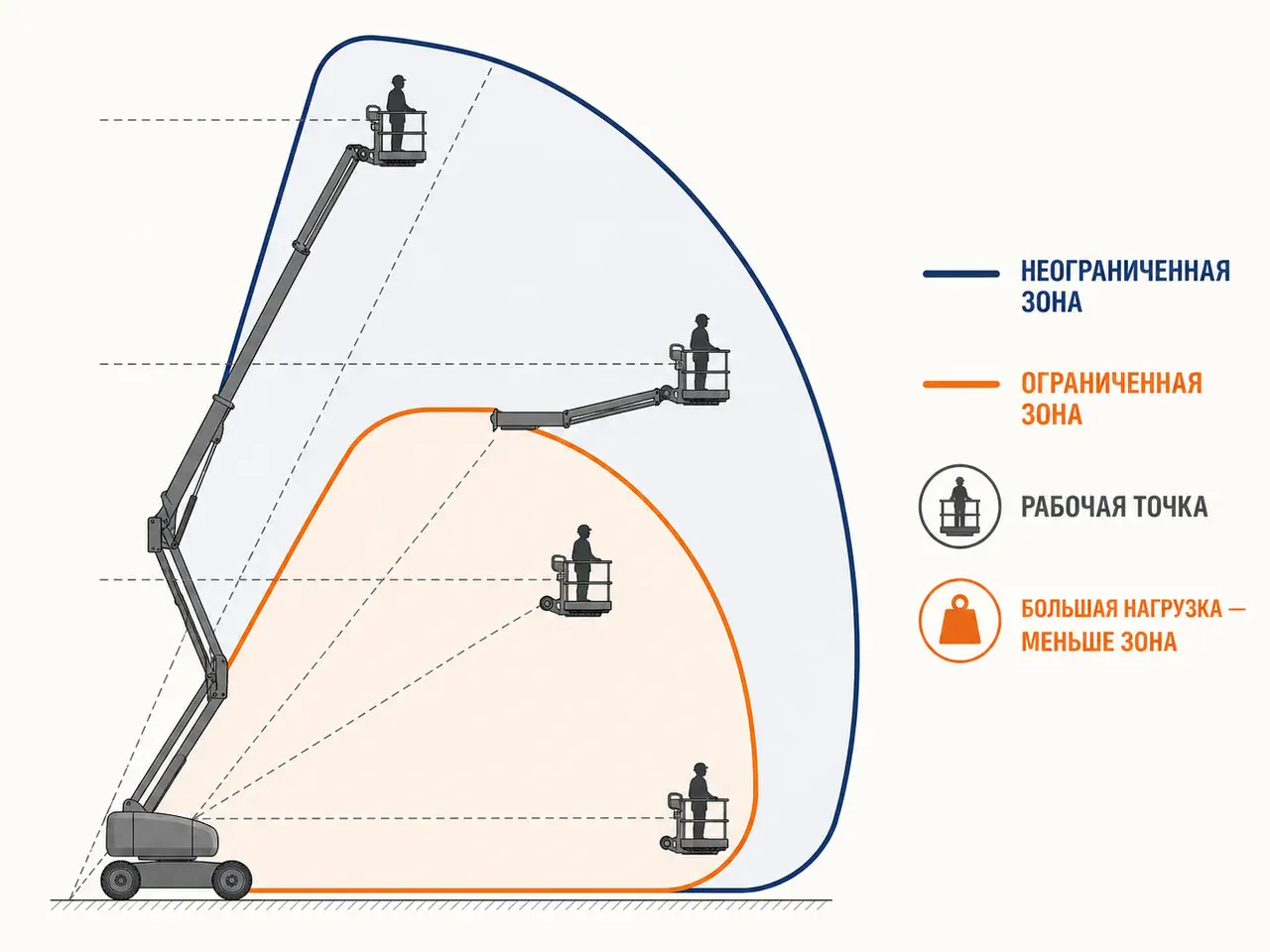

Стреловой подъёмник: restricted и unrestricted capacity
У стреловой машины повышенная грузоподъёмность может быть доступна только в ограниченной части рабочей диаграммы. Производители обозначают зоны как unrestricted — неограниченную для указанной нагрузки — и restricted — ограниченную по диапазону движения.
Официальная карточка Genie Z-45 XC, например, показывает для конкретной модели 300 кг в неограниченной и 454 кг в ограниченной зоне. Эти цифры нельзя переносить на другую машину. Они иллюстрируют принцип: с увеличенной нагрузкой доступная геометрия может уменьшиться.
Порядок проверки стреловой модели:
- рассчитайте M факт;
- нанесите высоту и горизонтальный вылет рабочей точки на диаграмму;
- выберите контур, соответствующий M факт;
- проверьте всю траекторию до точки;
- убедитесь, что гусёк и поворот люльки разрешены в нужной конфигурации;
- проверьте число операторов и условия применения.
Нельзя выбрать максимальную грузоподъёмность с первой страницы буклета и максимальный вылет с другой строки. Нужна одна точка внутри одной допустимой зоны.
Как нанести координату работы на диаграмму, разобрано в статье «рабочая высота и вылет подъёмника».
Масса проходит, но груз всё равно не помещается
Грузоподъёмность — обязательное, но не единственное условие. Длинная труба, лист, панель, воздуховод или катушка могут быть лёгкими, но мешать закрытию входа, обзору, доступу к пульту или устойчивому положению работников.
Материал должен находиться в разрешённом месте. Для труб, листов и панелей производители предлагают специальные принадлежности, но их применимость, масса и влияние на нагрузку проверяются по модели. Самодельное крепление к ограждению меняет расчётные условия.
Проверьте:
- внутренние размеры платформы;
- ширину и направление открытия входа;
- доступ к аварийным органам управления;
- разрешённые точки крепления;
- выступание материала за ограждение;
- влияние ветра и воздушных потоков на крупную поверхность;
- возможность безопасно загрузить и выгрузить предмет.
Вес — не единственная сила
Паспортная грузоподъёмность не разрешает использовать платформу как кран, точку тяги или упор. Натяжение кабеля, рывок застрявшего предмета, работа крупным инструментом, опирание на конструкцию и подвешивание груза за ограждение создают внешние и боковые силы.
JLG в официальных материалах отдельно указывает, что ножничные платформы предназначены для вертикального подъёма, а не для подтягивания, толкания или подъёма подвешенных грузов. Допустимые ручные усилия, специальные держатели и принадлежности определяются руководством.
Если задача включает подъём тяжёлой детали независимо от людей, нужен предусмотренный для груза способ. Нельзя компенсировать отсутствие крана «запасом» грузоподъёмности рабочей платформы.
Нужно ли закладывать запас по грузоподъёмности
Работать выше паспортного предела нельзя, а работать ровно на расчётной границе непрактично. Фактическая масса инструмента, расходников и демонтируемых деталей меняется. Поэтому при подборе полезно выбирать конфигурацию, в которой реальная ведомость не упирается в лимит.
Не существует одной универсальной надбавки в процентах для всех задач. Разумный запас определяется достоверностью исходных масс, характером материалов и паспортом модели. Он не позволяет увеличивать число людей, превышать предел секции или выходить за нагрузочную зону.
Если расчёт почти равен допустимой массе, взвесьте фактические комплекты и рассмотрите два решения: уменьшить разовую загрузку либо подобрать платформу с большей подтверждённой грузоподъёмностью в требуемой зоне.
Система контроля нагрузки не заменяет расчёт
Датчик перегруза — защитная система, а не весы для ежедневного комплектования платформы. Официальное описание JLG указывает, что система контроля учитывает людей, материалы и инструменты и при перегрузе ограничивает функции машины до устранения состояния.
Если сработала сигнализация, нужно прекратить попытки подъёма и убрать лишнюю массу по процедуре руководства. Нельзя отключать датчик, повторно запускать машину в надежде «продавить» ограничение или считать сигнал неисправностью без диагностики.
Правильная последовательность обратная: сначала ведомость и паспорт, затем загрузка, и только после этого система контроля остаётся резервным барьером.
Как оформить ведомость загрузки на одну задачу
Одна строка ведомости должна соответствовать одному предмету или однородной группе с понятным количеством. Запишите наименование, количество, массу единицы, суммарную массу и место размещения: основная площадка, выдвижная секция либо разрешённый держатель. Для людей укажите фактическую массу вместе с рабочей одеждой и СИЗ.
Составьте минимум две версии: начальную загрузку и самый тяжёлый момент цикла. Например, после монтажа часть расходников исчезает, зато при демонтаже появляется снятая деталь. Итоговая строка должна показывать не среднюю, а максимальную одновременную массу.
Поставьте рядом четыре отметки: общая масса подтверждена, число людей разрешено, лимит секции или зоны соблюдён, предметы физически размещаются. Такой лист удобно приложить к коммерческому запросу и затем использовать при подготовке работ. Если меняется бригада, инструмент или объём материалов, расчёт выполняют заново.
Матрица проверки перед выбором модели
| Проверка | Исходные данные | Паспортный лимит | Условие допуска |
|---|---|---|---|
| Общая масса | Люди + инструмент + материалы + оснащение | Q платформы для режима | M факт не выше Q |
| Количество людей | Фактическая бригада | N внутри/снаружи | N факт не выше N допустимого |
| Выдвижная секция | Люди и груз на секции | Лимит секции | Не превышены масса и занятость |
| Стреловая зона | H, L и M факт | Контур диаграммы | Точка и траектория внутри зоны |
| Габариты груза | Длина, ширина, форма | Платформа и принадлежность | Вход, пульт и ограждение свободны |
| Внешние силы | Тяга, упор, парусность | Разрешение изготовителя | Задача предусмотрена конструкцией |
| Изменение груза | Демонтаж и отходы | Максимум цикла | Учтён самый тяжёлый момент |
| Основание | Рабочая масса машины | Колесо/опора и пол | Отдельно подтверждена несущая способность |
Восемь ошибок при расчёте нагрузки
- Брать условные 80 кг на человека. Нужна фактическая масса с рабочей одеждой и СИЗ.
- Забывать кейсы, аккумуляторы и расходники. На высоту поднимается весь комплект.
- Определять число людей делением килограммов. Занятость ограничивается отдельно.
- Размещать всю нагрузку на выдвижной секции. Для неё может действовать меньший предел.
- Использовать повышенную грузоподъёмность во всей рабочей зоне. У стрелы она может быть ограниченной.
- Не учитывать демонтируемые детали. Они добавляются к исходной загрузке в середине цикла.
- Смотреть только на массу длинномерного груза. Размер и парусность могут сделать размещение недопустимым.
- Полагаться на датчик вместо расчёта. Система перегруза — последний барьер, а не способ комплектования.
Что отправить поставщику
- фактическую массу каждого оператора с СИЗ;
- ведомость инструмента, аккумуляторов, кабелей и шлангов;
- максимальную разовую массу материалов;
- массу деталей, появляющихся при демонтаже;
- размеры и форму длинномерных предметов;
- нужное число людей внутри и снаружи;
- расположение груза на основной и выдвижной секциях;
- высоту и горизонтальный вылет рабочей точки;
- перечень необходимых принадлежностей;
- фотографии и схему рабочей зоны.
В ответ запросите четыре подтверждения: общую грузоподъёмность, число операторов, лимит выдвижной секции или нагрузочную зону и разрешение на размещение конкретного материала. Для каждой цифры нужен паспорт точной модификации.
Полный перечень исходных данных приведён в материале «как выбрать подъёмник по 25 параметрам».
Часто задаваемые вопросы
Что входит в грузоподъёмность платформы?
В расчёт входят все люди, инструмент, материалы и разрешённое оснащение, поднимаемое платформой. Точный учёт принадлежностей проверяют по руководству модели.
Сколько килограммов считать на одного человека?
Используйте фактическую массу человека вместе с рабочей одеждой, СИЗ и личным оснащением. Универсальная условная цифра может занизить нагрузку.
Можно ли поднять трёх человек, если они укладываются в килограммы?
Только если паспорт разрешает трёх операторов в этом режиме. Лимит по людям действует независимо от общей массы.
Вся ли грузоподъёмность доступна на выдвижной секции?
Не обязательно. Для секции может быть установлен отдельный предел по массе и числу людей.
Что означает ограниченная грузоподъёмность стрелы?
Повышенная масса разрешена только в обозначенной части рабочей диаграммы. Точка с большим вылетом может находиться уже в другой нагрузочной зоне.
Нужно ли учитывать снятую на высоте деталь?
Да, если она хотя бы временно остаётся на платформе. Расчёт делают для самого тяжёлого момента рабочего цикла.
Можно ли поднять длинную трубу, если она лёгкая?
Только при разрешённом размещении и креплении. Кроме массы проверяют размеры, выступание, парусность и совместимость с одобренными держателями.
Что делать при сигнале перегруза?
Остановить операцию и удалить лишнюю массу по процедуре руководства. Датчики и блокировки нельзя отключать или обходить.
Итог: четыре допуска вместо одной цифры
Сначала сложите фактическую массу людей, инструмента, материалов и оснащения. Затем отдельно проверьте число операторов, лимит выдвижной секции или рабочей зоны и физическое размещение предметов. Расчёт должен охватывать самый тяжёлый момент, включая демонтированные детали. Датчик перегруза не исправляет неверно спланированную загрузку.
