Высота платформы — это максимальный уровень пола рабочей площадки относительно принятого изготовителем основания. Рабочая высота — условная высота, до которой может дотянуться оператор с этой площадки. Горизонтальный вылет показывает боковую досягаемость стреловой машины, но только в сочетании с конкретной высотой на рабочей диаграмме. Если в карточке указано просто «10 м», без названия параметра выбирать подъёмник нельзя.
На рынке часто используют ориентир: рабочая высота примерно на 2 м больше высоты платформы. У отдельных производителей и моделей значения действительно различаются на 2 м. Но это не универсальный расчёт реальной досягаемости конкретного человека. Рост оператора, положение тела, инструмент, ограждение и геометрия точки меняются, поэтому техническое решение принимают по паспортным определениям изготовителя и рабочей задаче.

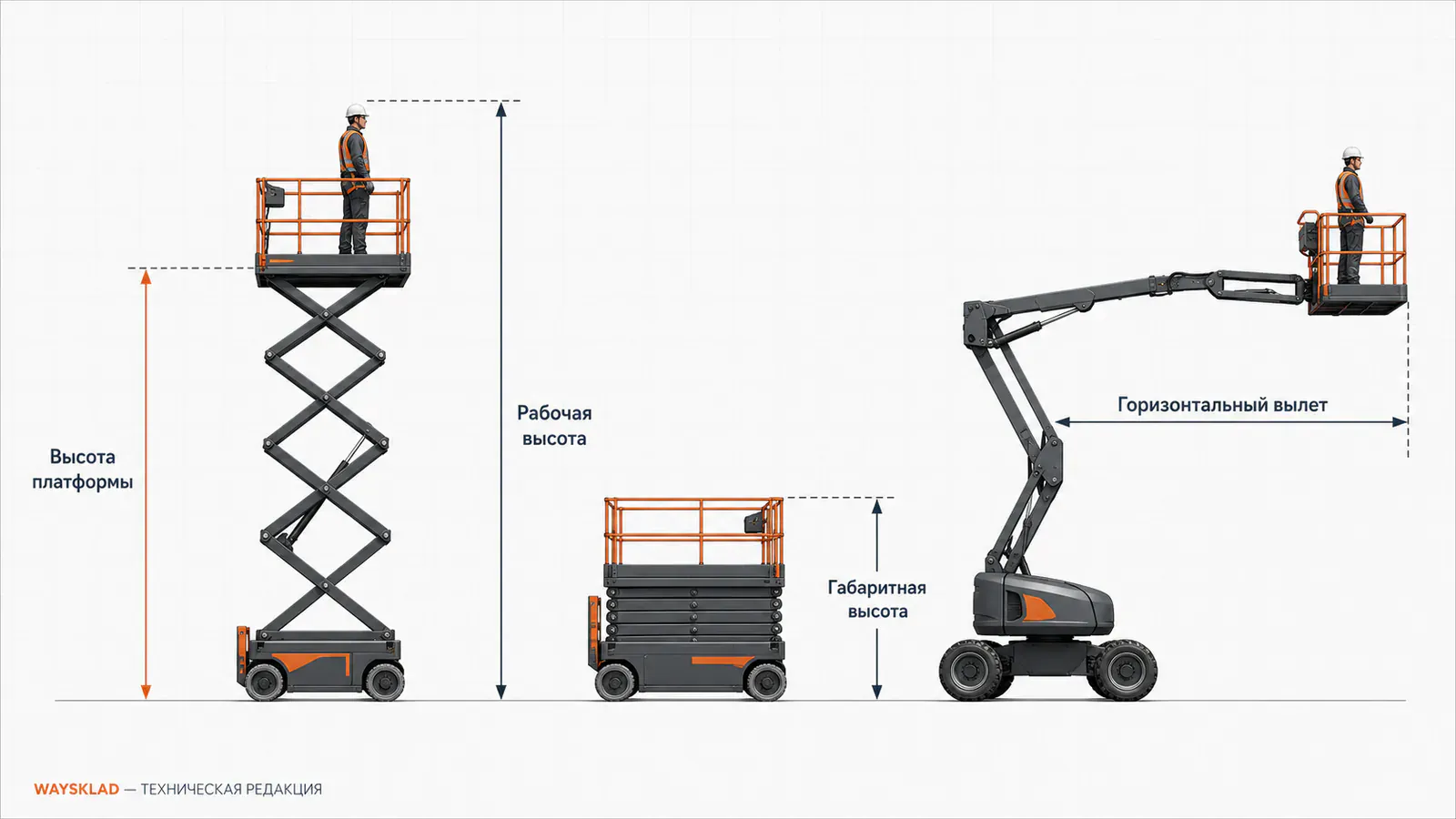

Восемь параметров, которые нельзя смешивать
| Параметр | Что означает | Для какой проверки нужен | Чего не доказывает |
|---|---|---|---|
| Рабочая высота | Условная верхняя зона досягаемости оператора по методике изготовителя | Предварительная проверка точки работы | Высоту пола площадки |
| Высота платформы | Уровень пола рабочей платформы в верхнем положении | Положение ног оператора и геометрию задания | Досягаемость рук конкретного человека |
| Высота подъёма | Неоднозначный рыночный термин | Требует расшифровки в паспорте | Автоматически ни рабочую высоту, ни высоту платформы |
| Габаритная высота | Полная высота сложенной машины | Проезд через дверь, ворота и перевозку | Рабочую досягаемость |
| Высота со сложенными ограждениями | Транспортный габарит в разрешённой конфигурации | Проезд и хранение | Разрешение работать со сложенным ограждением |
| Горизонтальный вылет | Боковая досягаемость люльки от точки отсчёта изготовителя | Доступ к удалённой точке | Тот же вылет на любой высоте |
| Высота перегиба | Возможность провести коленчатую стрелу над препятствием | Доступ вверх и через | Достаточный вылет за препятствием |
| Нижний доступ | Часть рабочей зоны ниже уровня установки шасси | Работу под мостом, краем площадки или пирсом | Наличие такой зоны у всего класса |
Каждая строка отвечает на отдельный вопрос. Рабочая высота не поможет провести сложенную машину через ворота. Габаритная высота не показывает, дотянется ли человек до потолочного лотка. Максимальный вылет бесполезен без высоты, на которой этот вылет доступен.
Сравнить реальные подписи характеристик можно в каталоге подъёмников, а выбрать подходящую геометрию поможет материал «ножничный, мачтовый или стреловой подъёмник».
Рабочая высота и высота платформы: прямое различие

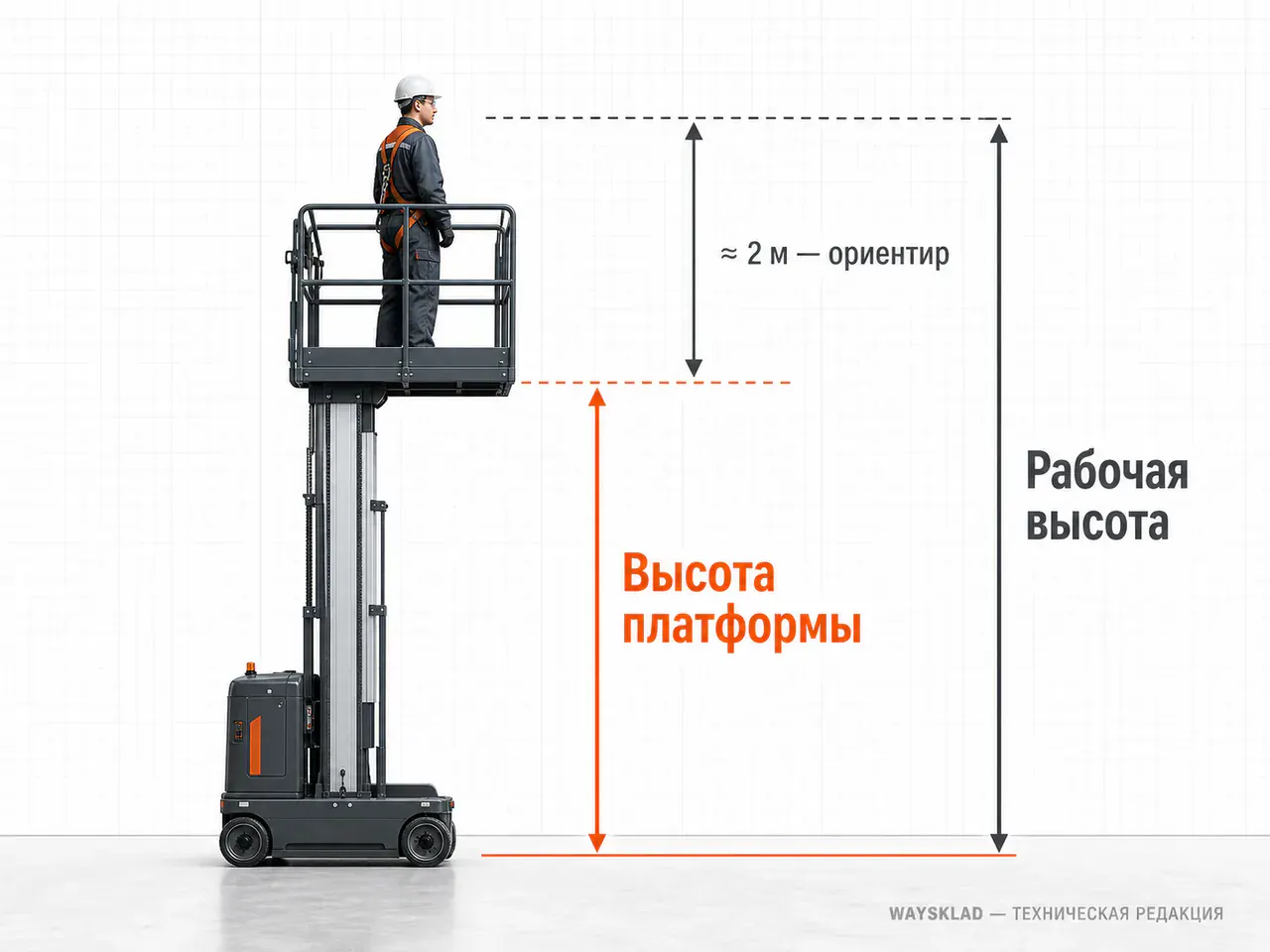

Высота платформы относится к машине, рабочая высота — к условной зоне выполнения работы человеком. В корректном техническом листе эти величины подписываются отдельно.
Официальная русскоязычная карточка Manitou 200 ATJ-X указывает рабочую высоту 20,28 м и высоту платформы 18,28 м. В подтверждённом коммерческом предложении WaySklad для OXLIFT ZX-1-100 указаны высота подъёма платформы 10 м и рабочая высота до 12 м. Оба примера показывают разницу 2 м, но не превращают её в универсальную характеристику всех подъёмников.
Рабочая высота полезна как быстрый ориентир для стандартной работы стоя. Она не гарантирует возможность выполнить конкретное действие. Если точка находится глубоко под потолком, за балкой или сбоку, вертикальная цифра может быть достаточной, а геометрия доступа — нет.
Рекомендация WaySklad. В заявке указывайте две величины: высоту рабочей точки и требуемый уровень пола платформы. Если второй параметр пока неизвестен, приложите разрез объекта и опишите инструмент и положение работы — поставщик сможет проверить задачу без угадывания.
Почему правило «высота платформы плюс 2 м» нельзя применять вслепую
Прибавка 2 м — распространённый условный ориентир изготовителей, а не измерение конкретного оператора. Реальная зона рук зависит от роста, положения тела, высоты предмета относительно ограждения и способа работы.
Опасны две противоположные ошибки. Первая — купить платформу на 2 м ниже точки, предполагая, что оператор обязательно дотянется. Тогда человеку приходится тянуться, наклоняться или пытаться подняться на ограждение, что недопустимо. Вторая — выбирать только по высоте платформы и покупать избыточную машину, хотя изготовитель уже отдельно указал рабочую высоту по своей методике.
Безопасный порядок:
- измерьте высоту фактической рабочей точки;
- определите положение инструмента и необходимую устойчивую позу;
- найдите в паспорте рабочую высоту и её определение;
- сверьте высоту пола платформы;
- проверьте препятствия между площадкой и точкой;
- оставьте разумный рабочий диапазон, а не постоянную работу на пределе.
Нельзя компенсировать нехватку высоты лестницей, ящиком или подставкой внутри платформы, если это не является специально одобренным изготовителем решением. Ограждение также не предназначено для того, чтобы на нём стояли.
Что означает «подъёмник 10 м» в названии товара
Без подписи параметра цифра в названии неоднозначна. У одного продавца «10 м» может означать высоту пола платформы, у другого — рабочую высоту, у третьего — округлённое коммерческое обозначение серии.
Проверьте минимум четыре места:
- название карточки;
- таблицу характеристик;
- официальный технический лист;
- руководство точной модификации.
Если значения конфликтуют, не выбирайте удобную цифру на глаз. Зафиксируйте расхождение и запросите у поставщика паспорт с идентификатором модели. Возможны ошибки переноса, смешение высоты платформы и рабочей высоты, а также объединение нескольких модификаций в одной карточке.
Для админки WaySklad полезно держать два отдельных поля: «Максимальная высота платформы, м» и «Максимальная рабочая высота, м». В названии товара нужно прямо писать, какая величина вынесена в заголовок. Тогда покупатель не решает технический ребус до звонка.
Пример такого названия и набора параметров — самоходный ножничный подъёмник TOR AMSL1012 DC.
Габаритная высота: параметр для маршрута, а не для работы
Габаритная высота показывает, пройдёт ли сложенная машина под воротами, дверью, балкой или в кузове транспорта. Она может указываться с поднятыми либо сложенными ограждениями.
Если ограждения складываются, проверьте, разрешена ли такая конфигурация для движения, погрузки и хранения и что именно нужно сделать перед восстановлением рабочего положения. Значение «без ограждения» нельзя использовать как обычный транспортный габарит, если демонтаж не предусмотрен изготовителем.
Отдельно измеряют высоту входа на платформу в нижнем положении. Она влияет на доступ оператора, но не равна общей высоте машины. Для маршрута также нужны ширина, длина, радиус поворота и положение выступающих элементов.
Горизонтальный вылет: всегда уточняйте точку отсчёта
Горизонтальный вылет — расстояние по горизонтали до платформы или принятой изготовителем точки, измеренное по правилам конкретной диаграммы. Максимальное значение не означает, что площадка достигает такого расстояния на любой высоте.

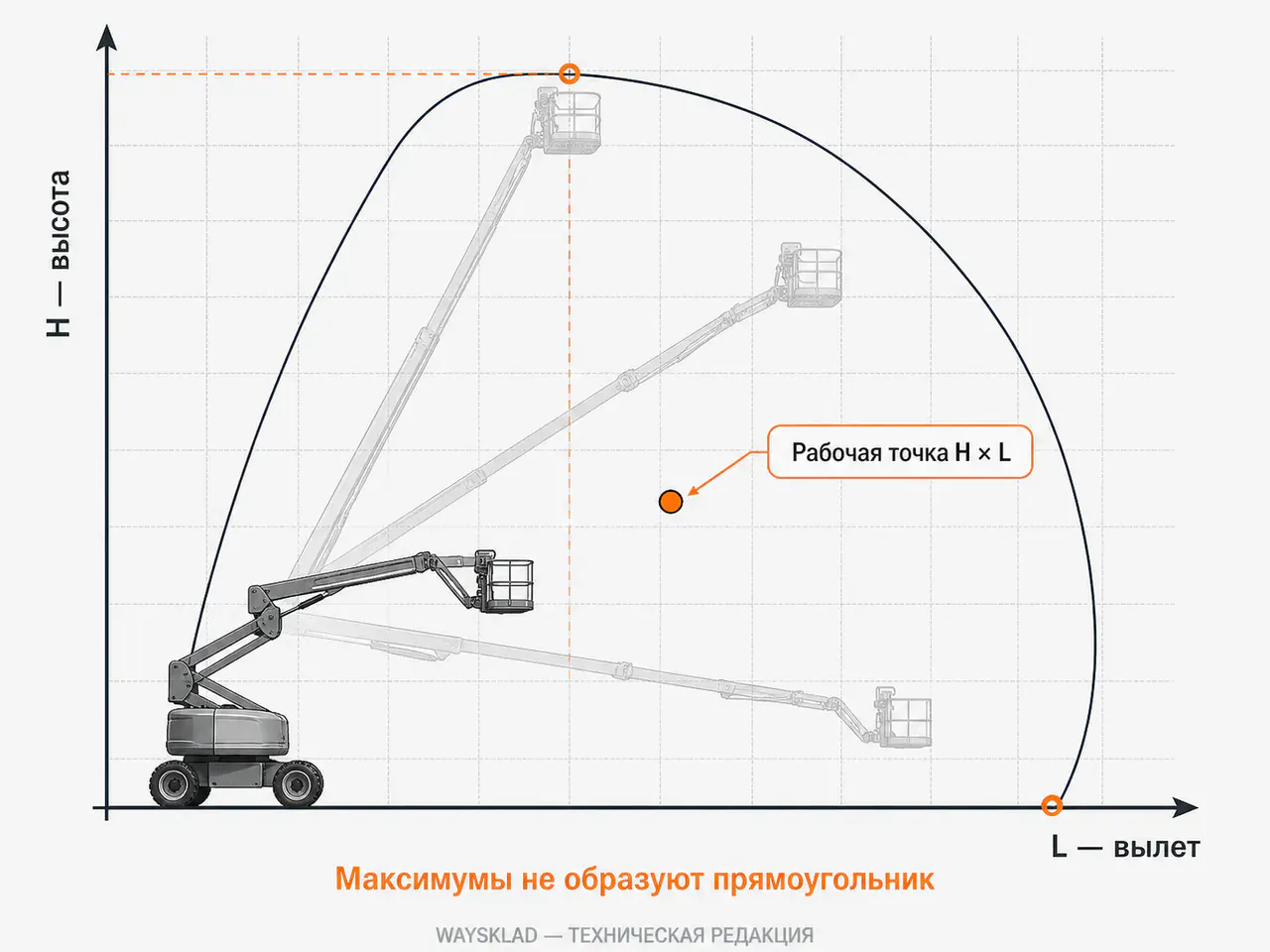

У стреловой машины рабочий диапазон имеет криволинейную форму. Максимальная рабочая высота и максимальный вылет являются разными крайними точками. Их нельзя сложить, перемножить или представить углами прямоугольника доступности.
Порядок проверки:
- определите возможную позицию шасси;
- измерьте высоту точки H;
- измерьте горизонтальное расстояние L;
- найдите точку отсчёта на диаграмме;
- нанесите H × L в рабочую зону;
- проверьте фактическую нагрузку платформы;
- проверьте всю траекторию, а не только конечную координату.
Для некоторых стреловых моделей на одной диаграмме показаны зоны разной грузоподъёмности. Точка может быть доступна с одним оператором и лёгким инструментом, но недоступна при полной заявленной нагрузке. Используйте зону для фактической массы.
Подробнее выбор рабочей зоны разобран в статье «коленчатый или телескопический подъёмник».
Выдвижная секция ножничной платформы — не горизонтальный вылет стрелы
Выдвижная секция увеличивает полезную длину ножничной площадки и позволяет приблизиться к рабочей зоне на ограниченное расстояние. Она остаётся частью платформы, которая поднимается преимущественно вертикально, и не создаёт рабочую диаграмму стреловой машины.
Для секции проверяют длину выдвижения, допустимую нагрузку, число людей и разрешённое положение. Номинальная грузоподъёмность всей платформы может не действовать полностью на выдвинутой части. Если рабочая точка находится за глубоким оборудованием или высоким козырьком, одной длины секции может быть недостаточно.
Не называйте длину расширения платформы «горизонтальным вылетом подъёмника» в карточке. Это создаёт ложное сравнение с коленчатой или телескопической стрелой.
Высота перегиба и доступ ниже уровня установки

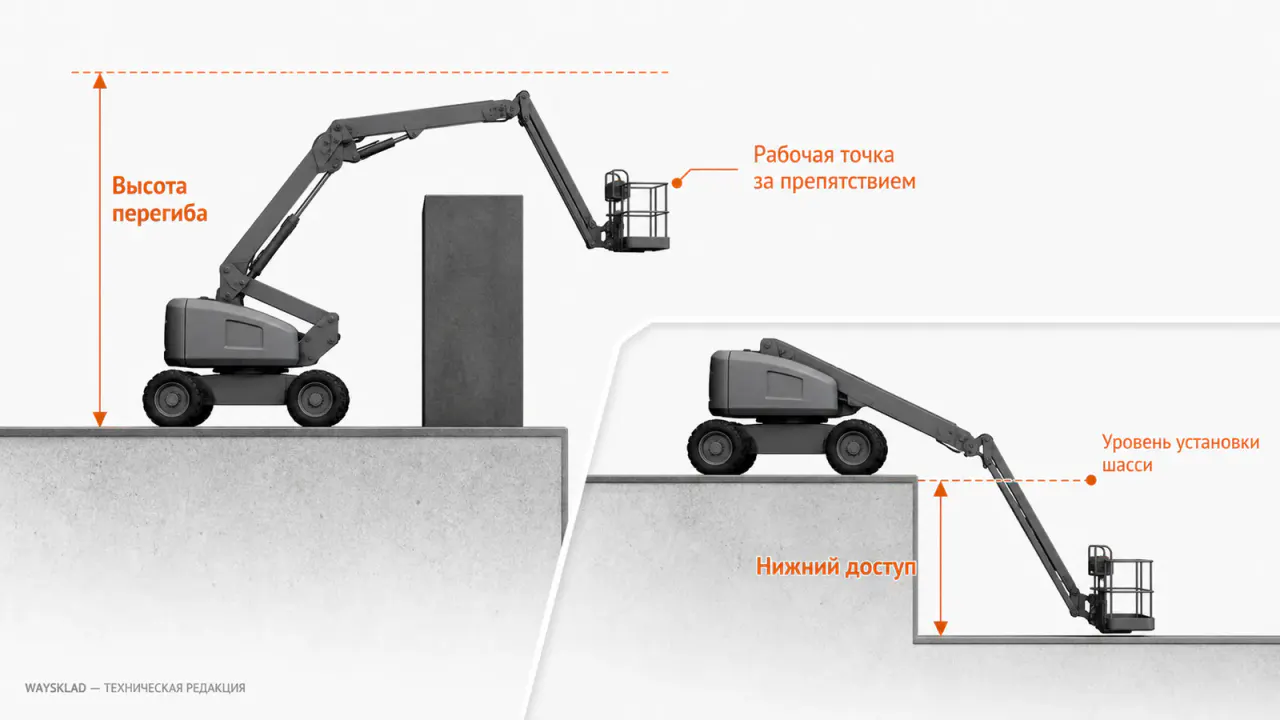

Высота перегиба нужна коленчатой стреле для доступа вверх и через препятствие. Она показывает, насколько высоко машина способна провести сочленение или следующую часть конструкции над объектом. После этого всё равно проверяют оставшийся горизонтальный диапазон.
Нижний доступ показывает возможность опустить люльку ниже уровня, на котором установлено шасси. Он нужен при работе под краем моста, площадки, причала или другого сооружения. Такой диапазон встречается у отдельных моделей и отображается в отрицательной части рабочей диаграммы.
Ни максимальная рабочая высота, ни слово «коленчатый» не подтверждают эти возможности. Нужны отдельные параметры и схема точной машины.
Внутренняя и наружная рабочая высота могут различаться
У одной модели допустимая рабочая высота, число операторов или режим подъёма могут зависеть от применения внутри или снаружи. Причиной могут быть требования к устойчивости и ветровому воздействию, заложенные изготовителем.
Официальные материалы Genie по отдельным ножничным моделям показывают разные пределы для внутреннего и наружного режима. Этот пример нельзя переносить на другую марку, но он доказывает, что одной максимальной цифры недостаточно. В паспорте ищите отдельные значения indoor/outdoor, число людей и допустимую скорость ветра.
Фраза «электрический подъёмник» тоже не означает автоматически одинаковую высоту в любом режиме. Тип питания и разрешённая рабочая зона — разные характеристики.
Учебные примеры проверки
Светильник на высоте 10 м над свободным полом
Не выбирайте автоматически платформу с полом на высоте 8 м. Сначала найдите паспортную рабочую высоту и оцените положение инструмента. Если светильник обслуживается снизу над головой, одна геометрия; если доступ нужен к боковой части корпуса, рабочее положение меняется. Проверьте, можно ли поставить основание непосредственно под точкой.
Рабочая точка на высоте 12 м и в 6 м от шасси
Максимальные параметры «14 м высоты» и «8 м вылета» ещё не подтверждают доступ. Нанесите координату 12 × 6 на рабочую диаграмму и выберите зону фактической нагрузки. Затем добавьте препятствия между шасси и точкой.
Проезд через ворота высотой 2 м
Рабочая и платформенная высоты здесь не нужны. Сравнивают чистую высоту ворот с габаритом машины в разрешённой транспортной конфигурации. Если для проезда складывают ограждения, после ворот их полностью восстанавливают до работы по процедуре изготовителя.
Таблица проверки карточки товара

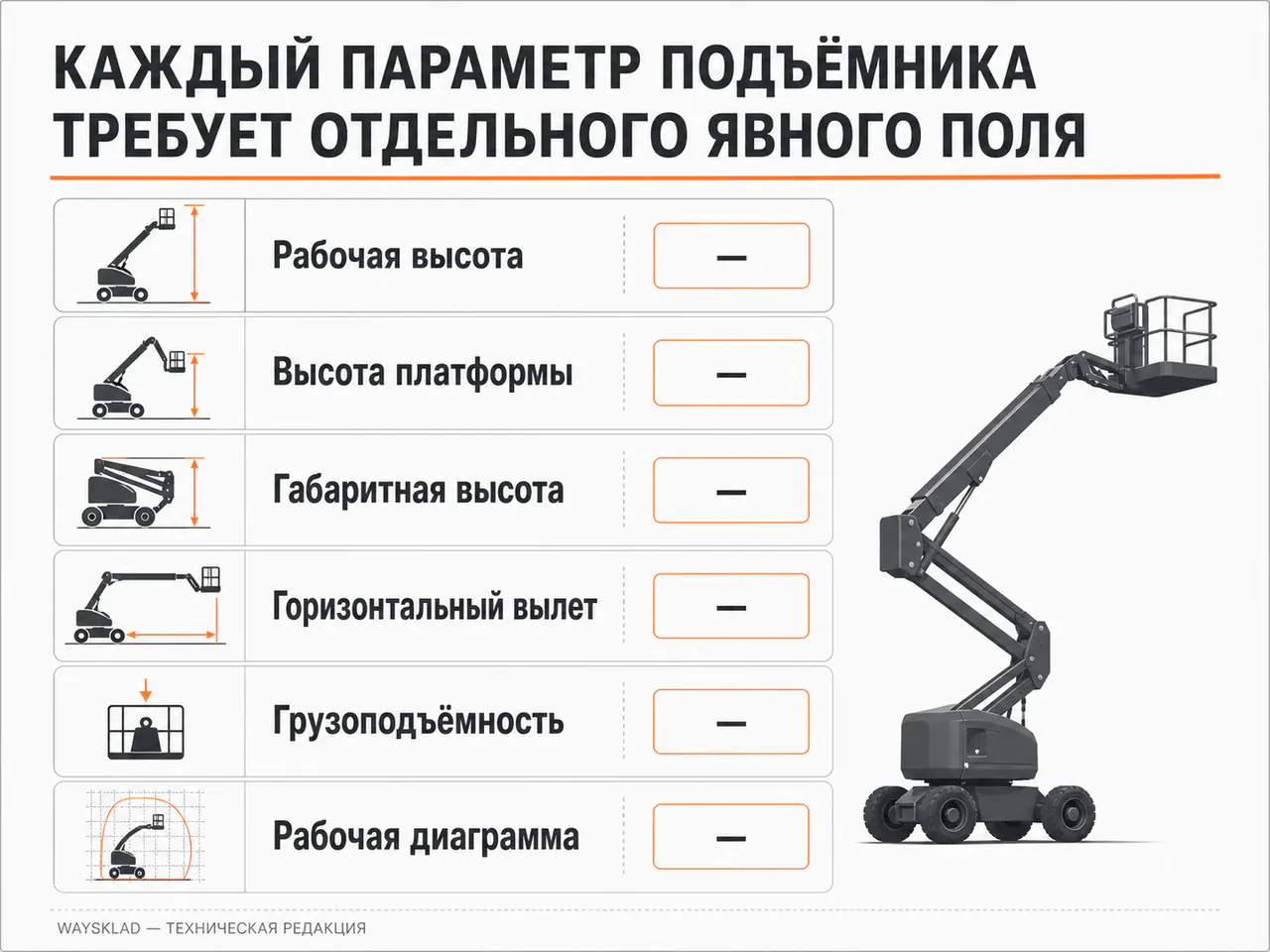

| Поле карточки | Как должно быть подписано | Что сверить | Красный флаг |
|---|---|---|---|
| Основная высота | Рабочая или платформенная — явно | Официальный техлист | Просто «высота подъёма» |
| Рабочая высота | Максимальная, м | Методику и режим indoor/outdoor | Получена продавцом без источника |
| Высота платформы | Максимальная высота пола, м | Одну точную модификацию | Смешана с рабочей высотой |
| Транспортная высота | С ограждениями и/или сложенная | Разрешённую конфигурацию | Не указано состояние ограждений |
| Вылет | Максимальный горизонтальный, м | Точку отсчёта и диаграмму | Подменён длиной платформы |
| Перегиб | Высота up-and-over, м | Глубину препятствия | Подменён максимальной высотой |
| Нижний доступ | Ниже уровня установки, м | Отрицательную часть диаграммы | Приписан всему типу |
| Грузоподъёмность | Номинальная и зональная | Число людей и рабочую зону | Одна максимальная цифра без условий |
Восемь ошибок при чтении характеристик
- Принять число в названии за рабочую высоту. Оно может обозначать высоту платформы или серию.
- Всегда прибавлять 2 м. Это условный ориентир, а не гарантированная досягаемость оператора.
- Смешать габаритную и рабочую высоту. Одна нужна для проезда, другая — для предварительной оценки работы.
- Сложить максимальную высоту и максимальный вылет. Эти крайние значения не достигаются как координаты прямоугольника.
- Назвать выдвижную секцию стрелой. Расширение ножничной платформы имеет другую геометрию и ограничения.
- Игнорировать точку отсчёта вылета. Разные схемы могут измерять расстояние от разных элементов машины.
- Не проверить наружный режим. Допустимая высота и число людей могут отличаться от внутреннего применения.
- Сравнивать карточки без паспорта. Ошибка переноса одной цифры меняет пригодность всей машины.
Что отправить поставщику
- высоту и координаты каждой рабочей точки;
- необходимое положение оператора и вид инструмента;
- высоту и глубину препятствий;
- возможные позиции основания или шасси;
- массу людей, инструмента и материалов;
- чистые размеры ворот, дверей и маршрута;
- условия внутри или снаружи;
- требование к доступу ниже уровня установки;
- фотографии и схему объекта;
- просьбу указать источник каждого высотного параметра.
В ответ запросите таблицу: параметр задачи, характеристика модели, запас и страница паспорта. Для стреловой машины нужна рабочая диаграмма с отмеченной точкой и нагрузочной зоной. Для ножничной или мачтовой — отдельные значения высоты пола платформы, рабочей и транспортной высоты.
Расширенный список исходных данных приведён в материале «как выбрать подъёмник по 25 параметрам».
Часто задаваемые вопросы
Чем рабочая высота отличается от высоты платформы?
Высота платформы показывает уровень её пола, а рабочая высота — условную верхнюю досягаемость оператора по методике изготовителя. В техническом листе они должны быть указаны отдельно.
Рабочая высота всегда на 2 м больше?
Нет, прибавка 2 м — распространённый ориентир, но не универсальная гарантия. Используйте паспортное значение и проверяйте конкретную рабочую позу и геометрию точки.
Что значит подъёмник на 10 м?
Без подписи параметра фраза неоднозначна. Запросите отдельно максимальную высоту пола платформы и рабочую высоту точной модели.
Что выбрать для потолка высотой 12 м?
Одной высоты потолка недостаточно. Нужны координаты точки, способ доступа к ней, место для основания и паспортные значения рабочей и платформенной высоты.
Можно ли сравнивать вылет двух подъёмников по одной цифре?
Нет. Нужно знать точку отсчёта, высоту требуемой точки, рабочую диаграмму и допустимую нагрузку в этой зоне.
Выдвижная секция ножничного подъёмника считается вылетом?
Её корректнее называть длиной выдвижения или расширения платформы. Она не создаёт рабочую зону стрелового подъёмника и имеет собственные ограничения нагрузки.
Что такое высота перегиба?
Это параметр доступа коленчатой стрелы вверх и над препятствием. Вместе с ним проверяют глубину объекта и оставшийся горизонтальный диапазон.
Зачем нужна высота в сложенном положении?
Она нужна для маршрута, перевозки и хранения. Значение должно указывать состояние ограждений и соответствовать разрешённой изготовителем транспортной конфигурации.
Итог: у каждой высоты своя задача
Для работы сравнивайте рабочую высоту и высоту пола платформы; для проезда — габаритную высоту; для удалённой точки — координату на рабочей диаграмме; для препятствия — высоту перегиба и оставшийся вылет. Не расшифровывайте число из названия товара самостоятельно и не превращайте условные 2 м в гарантированную досягаемость.
Для проверки направьте специалистам ООО «ВайСклад» высоту точки, схему препятствий, возможную позицию машины, параметры маршрута и нагрузку платформы. Связаться можно по телефону 8 800 550-60-95 или по почте zakaz@waysklad.ru. Компания работает с НДС; характеристики, наличие, цену, комплектацию, гарантию и срок поставки необходимо подтвердить для конкретной модификации.
