Сайдшифт, позиционер вил или захват: что выбрать для вилочного погрузчика

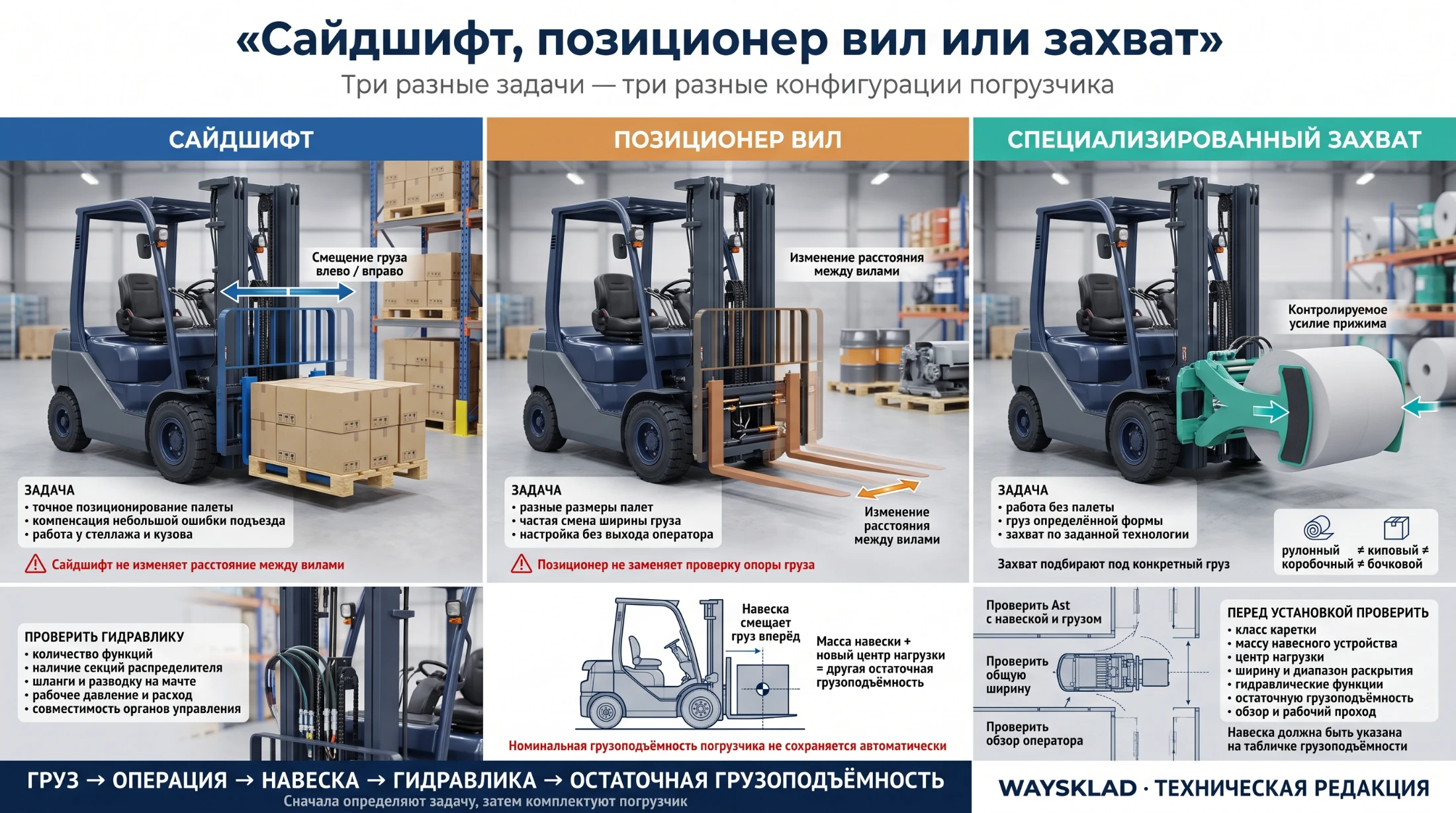

Сайдшифт смещает груз влево и вправо, позиционер меняет расстояние между вилами, а захват работает с непалетированным грузом. Разбираем остаточную грузоподъёмность, каретку, гидролинии, диапазон раскрытия и окупаемость.

Сайдшифт нужен, когда оператору приходится точно смещать палету влево или вправо без перестановки всего погрузчика. Позиционер вил выбирают, если в работе регулярно меняется ширина палет и грузов. Специализированный захват применяют, когда груз нельзя безопасно поднять обычными вилами: например, рулон, кипу, бочку, короб или груз на slip sheet. Комбинированный позиционер с боковым смещением закрывает обе первые задачи, но стоит дороже, тяжелее и требует проверки гидравлики.

Любая навеска становится частью грузовой конфигурации. Её масса и толщина выносят центр тяжести вперёд, поэтому допустимая масса груза может оказаться ниже номинала погрузчика. До заказа нужны не только модель навесного оборудования, но и официальный расчёт связки «погрузчик + мачта + каретка + навеска + груз».

Сайдшифт, позиционер или захват: короткий ответ

Рабочая задача	Стартовый вариант	Что подтвердить
Палеты одинаковые, но их нужно точно ставить в ячейку	Сайдшифт	Диапазон смещения, каретку, гидрофункцию и остаточную грузоподъёмность
Палеты и грузы разной ширины	Позиционер вил	Минимальный и максимальный развод, тип вил и гидравлику
Нужны и развод вил, и боковая коррекция	Позиционер с сайдшифтом	Независимость функций, число гидролиний, массу и потерянный центр нагрузки
Рулоны, кипы, бочки, коробки без палеты	Специализированный захват	Геометрию груза, силу зажима, накладки, вращение и остаточную грузоподъёмность
Груз на тонком листе slip sheet	Push-pull	Размер и качество листа, плиты, захват кромки и рабочий цикл
Одновременная перевозка двух палет	Мультипаллетный захват	Ширину проходов, массу двух грузов, транспортный габарит и официальную диаграмму

Рекомендация WaySklad. Начинайте не со списка оборудования, а с видео трёх самых медленных и трёх самых рискованных операций. Навеска должна устранять повторяющееся ограничение, а не превращать погрузчик в дорогой швейцарский нож, который режет ещё и остаточную грузоподъёмность.

Чем сайдшифт отличается от позиционера вил

Сайдшифт смещает каретку или рабочую пару вил влево и вправо, сохраняя расстояние между вилами. Он помогает совместить вилы с карманами палеты и точно поставить груз в стеллаж, фуру или контейнер. Оператор меньше корректирует положение всей машины, что может сократить цикл и число лишних манёвров.

Позиционер гидравлически изменяет расстояние между вилами. Он нужен, когда используются палеты, контейнеры или грузы разной ширины. Оператор регулирует вилы из рабочего места, не выходя для ручной перестановки.

Комбинированное устройство выполняет обе функции: разводит вилы и смещает их в сторону. Но слово «с сайдшифтом» не всегда означает одинаковую механику. Боковое смещение может быть встроенным или отдельным, зависеть от положения вил либо сохранять полный диапазон. Сравнивайте технические схемы точных моделей.

Позиционер вил не всегда является зажимом

Обычный позиционер предназначен для установки нужного расстояния между вилами, а не для сжатия груза боковым усилием. Если устройство и вилы не обозначены производителем как fork clamp и не рассчитаны на зажим, использовать их вместо захвата нельзя.

Для зажима нужны подтверждённая конструкция, допустимая сила, рабочие поверхности и схема контакта с грузом. Иначе можно повредить цилиндры, вилы, груз либо потерять его при движении. Название функции проверяют по паспорту, а не по тому, что вилы физически умеют сходиться.

Когда достаточно сайдшифта

Сайдшифт обычно даёт наибольшую пользу на складе с одинаковыми палетами и частым точным позиционированием. Он не меняет расстояние между вилами, но позволяет исправить небольшую ошибку подъезда без повторного манёвра.

Сайдшифт стоит рассматривать, если:

• палеты ставят в стеллажи с ограниченным боковым зазором;
• погрузчик регулярно загружает фуры и контейнеры;
• оператор теряет время на повторное выравнивание машины;
• стойки, товар или палеты повреждаются при неточном заходе;
• расстояние между вилами меняется редко и может регулироваться вне рабочего цикла.

Сайдшифт не исправляет неверный угол подъезда, слишком узкий Ast или недостаточный навык оператора. Боковое смещение имеет ограниченный диапазон, а движение груза в сторону меняет его положение относительно продольной оси. Рабочие ограничения берут из руководства.

Когда нужен позиционер вил

Позиционер оправдан, если ширина опоры меняется много раз за смену. Он сокращает выходы оператора и ручную перестановку тяжёлых вил. Это особенно полезно при смешанном парке палет, нестандартных контейнерах, широкой номенклатуре грузов и производственной логистике.

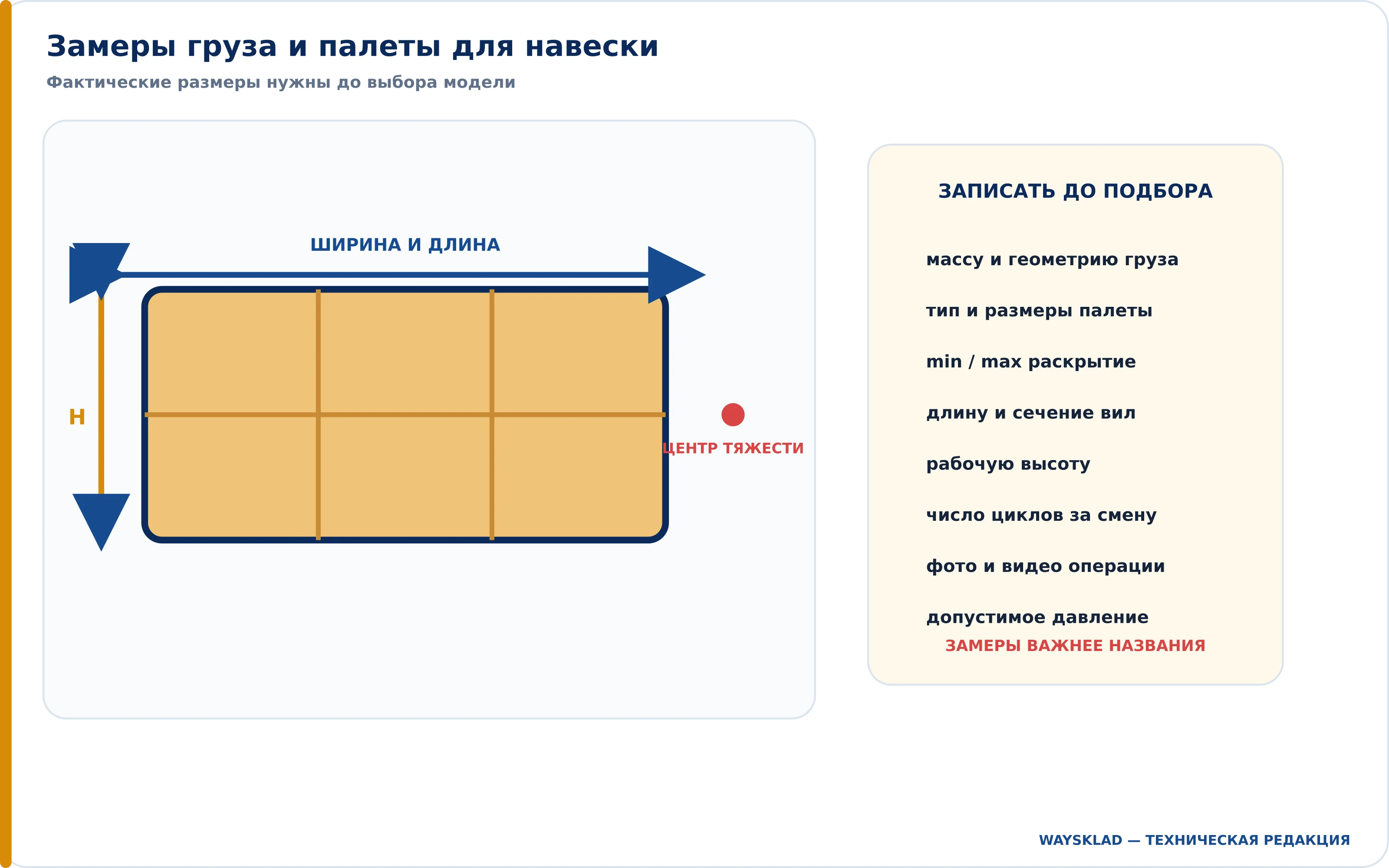

Перед выбором запишите не условные названия палет, а реальные размеры:

• минимальное и максимальное расстояние между внутренними поверхностями вил;
• минимальную и максимальную общую ширину по наружным краям;
• ширину карманов и опорных элементов поддона;
• длину, ширину и высоту самого груза;
• требуемую длину, ширину и толщину вил;
• положение центра тяжести;
• частоту изменения ширины за смену.

Диапазон раскрытия в каталоге нужно читать вместе со способом измерения. У одного производителя он может быть указан по внутренним поверхностям, у другого — по центрам или внешним краям. Если методика не обозначена, запросите чертёж.

Когда нужен специализированный захват

Захват подбирают под форму, жёсткость, поверхность и допустимое давление конкретного груза. Универсального «зажима на всё» нет.

Тип оборудования	Типовая задача	Ключевая проверка
Рулонный захват	Бумажные, плёночные и другие рулоны	Диаметр, масса, ориентация, материал поверхности и вращение
Киповый захват	Кипы целлюлозы, текстиля, вторсырья	Размер, плотность, сцепление накладок и допустимая сила
Картонный или appliance clamp	Крупная тара и бытовая техника без палеты	Распределение давления и отсутствие повреждения упаковки
Бочковой захват	Одна или несколько бочек	Материал, профиль бурта, диаметр, масса и возможность вращения
Ротатор	Переворот контейнера, тары или специального захвата	Угол, момент, фиксация груза и гидравлическая функция
Push-pull	Груз на slip sheet без обычного поддона	Качество листа, захват кромки, опорная плита и цикл загрузки
Телескопические вилы	Доступ ко второму ряду или загрузка с одной стороны	Вылет, прогиб, потерянный центр нагрузки и остаточная грузоподъёмность

Для зажима особенно важны давление в гидросистеме, площадь рабочих накладок и допустимая сила контакта. Слишком слабый зажим не удержит груз, слишком сильный повредит его. Настройку выполняют по данным изготовителя захвата и результатам испытания реального груза.

Почему навеска уменьшает допустимый груз

Навесное оборудование добавляет собственную массу и обычно выносит груз вперёд относительно штатной поверхности каретки. Оба фактора увеличивают опрокидывающий момент. Поэтому погрузчик номиналом 2500 кг не обязан поднимать 2500 кг после установки позиционера, зажима или ротатора.

Для расчёта производителю или поставщику нужны как минимум:

• модель погрузчика и мачты;
• номинальная грузоподъёмность и исходный центр загрузки;
• расстояния, используемые производителем в расчёте каретки;
• масса навесного оборудования;
• горизонтальный центр его тяжести;
• конструктивная толщина, или потерянный центр нагрузки;
• масса, размеры и центр тяжести груза;
• рабочая высота подъёма;
• положение функций: раскрытие, смещение, поворот или выдвижение.

Логика моментов выглядит так:

момент груза и навески = масса груза × фактическое плечо груза + масса навески × плечо её центра тяжести.

Эта запись объясняет направление изменения, но не является готовой формулой грузоподъёмности. Допустимый момент зависит от мачты, высоты, конструкции погрузчика и методики производителя. Окончательный результат берут из официального расчёта и отражают на табличке или диаграмме готовой конфигурации.

Условный пример без объявления грузоподъёмности

Позиционер весит больше штатной каретки и выносит переднюю поверхность вперёд. Даже если палета и её центр тяжести не изменились, у системы появились дополнительный момент самой навески и увеличенное плечо груза. Значит, ожидать сохранения исходного номинала без расчёта нельзя.

Нельзя просто вычесть массу навески из грузоподъёмности. Устройство массой 200 кг может уменьшить допустимый груз не на 200 кг, потому что важны оба плеча и высота. Простое вычитание удобно, но физика не подписывала этот договор.

Подробно влияние выноса и центра тяжести разбирается в статье про остаточную грузоподъёмность вилочного погрузчика.

Класс каретки и способ установки

Навеска должна соответствовать классу и геометрии каретки погрузчика. Проверяют верхние и нижние крюки, ширину, зазоры, фиксацию, упоры и допустимую массу. Одинаковое рекламное обозначение грузоподъёмности не гарантирует одинаковый класс крепления.

Навесное оборудование бывает навесным и интегрированным. Навесное устанавливается на штатную каретку и может быть удобнее для дооснащения, но добавляет толщину. Интегрированная конструкция заменяет каретку и иногда уменьшает потерянный центр нагрузки, однако требует заводского согласования и другой установки.

До заказа запросите габаритный чертёж. Проверьте, не контактируют ли элементы с мачтой, цилиндрами, шлангами и грузовой решёткой во всём диапазоне движения.

Связку каретки и мачты дополнительно проверьте по материалу Duplex, Triplex и свободный ход.

Гидролинии: сколько функций потребуется

Количество шлангов нельзя определять только по числу движений в рекламном описании. Одна двусторонняя гидравлическая функция обычно управляет парой направлений одного механизма, но комбинированные устройства могут использовать несколько функций, электрогидравлический переключатель, последовательный клапан или другой контур.

Функция	Что обычно требуется	Что уточнить у производителя
Боковое смещение	Одна двусторонняя гидрофункция	Давление, расход, диапазон и соединения
Развод вил	Одна двусторонняя гидрофункция	Синхронизацию и допустимость независимого движения
Позиционирование + сайдшифт	Часто две независимые функции либо согласованная схема переключения	Реальную гидросхему и органы управления
Зажим + поворот	Несколько функций	Регулирование силы, скорость вращения и защитные клапаны

Нужно сверить давление, расход, допустимое противодавление, диаметр шлангов, расположение роликов или направляющих на мачте, соединения и масло. Недостаточный расход замедлит цикл, а неподходящее давление может повредить оборудование или груз. Финальную схему формирует поставщик совместимого комплекта. После определения функций можно сравнить электрические вилочные погрузчики.

Как навеска влияет на Ast, обзор и габариты

Толстая навеска удлиняет связку и может увеличить требуемое рабочее пространство. Широкий позиционер или захват способен выступать за габарит машины, а шланги и рама — перекрывать часть обзора на концы вил и груз.

После выбора оборудования повторно проверьте:

• Ast с фактической палетой и новой длиной до передней поверхности;
• проходы, ворота, фуру и контейнер;
• общую ширину при максимальном раскрытии;
• обзор через мачту и раму навески;
• минимальную высоту подхвата;
• свободный ход и строительную высоту мачты;
• положение шлангов во всём диапазоне подъёма и наклона.

Если оборудование устанавливается после расчёта склада, ранее подходящий Ast нельзя считать действующим автоматически. Геометрию проверяют заново по методике из статьи как рассчитать Ast вилочного погрузчика.

Перед составлением задания пройдите общий алгоритм как выбрать вилочный погрузчик по 24 параметрам.

Техническое задание на подбор: 20 пунктов

1. Модель, серийное исполнение и год погрузчика.
2. Модель и высота мачты.
3. Номинальная и остаточная грузоподъёмность.
4. Класс и ширина каретки.
5. Число гидравлических функций.
6. Давление, расход и соединения.
7. Тип операции, которую нужно ускорить.
8. Число циклов за смену.
9. Минимальная, средняя и максимальная масса груза.
10. Длина, ширина и высота груза.
11. Фактический центр тяжести.
12. Тип, материал и состояние палеты.
13. Минимальная и максимальная ширина захвата.
14. Требуемая длина и сечение вил.
15. Допустимое давление на поверхность груза.
16. Нужны ли боковое смещение, поворот или выдвижение.
17. Рабочая высота подъёма.
18. Минимальный проход, ворота и транспортный габарит.
19. Температура, пыль, влага и интенсивность.
20. Фото и видео реальной операции.

Как проверить оборудование до покупки

Испытание проводят с согласованным погрузчиком, навеской и репрезентативным грузом. Нельзя тестировать пустой позиционер и считать, что проверена работа с тяжёлой палетой на верхнем ярусе.

1. Сверьте шильдики погрузчика и навесного оборудования.
2. Получите диаграмму или табличку для готовой конфигурации.
3. Проверьте крепление, фиксаторы, шланги и отсутствие утечек.
4. Выполните все движения без груза в безопасной зоне.
5. Возьмите самый лёгкий, типовой и самый тяжёлый регулярный груз.
6. Проверьте минимальное и максимальное раскрытие.
7. Выполните подъём, укладку, боковую коррекцию и движение по маршруту.
8. Оцените обзор, скорость функций и точность позиционирования.
9. Зафиксируйте время цикла и повреждения до и после.
10. Проверьте результат после серии повторов, а не одной красивой операции.

Для захватов отдельно проверяют удержание и отсутствие повреждения поверхности. Давление и клапаны настраивает компетентный специалист по данным производителя.

Как посчитать окупаемость

Навеска окупается только за счёт измеряемой экономии времени, снижения повреждений или отказа от отдельной операции. Сначала проведите хронометраж без оборудования и после теста.

Предварительный годовой эффект:

сэкономленное время = экономия секунд на цикл × число циклов за смену × число смен × рабочие дни.

К выгоде добавляют подтверждённое снижение повреждений товара, палет и стеллажей. Из неё вычитают стоимость навески, монтажа, гидролиний, обслуживания, обучения, дополнительного расхода энергии или топлива и возможную потерю производительности из-за меньшей остаточной грузоподъёмности.

Если сайдшифт экономит несколько секунд на редкой операции, он может не окупиться. Если позиционер исключает десятки ручных перестановок вил за смену, эффект обычно заметнее — но его всё равно нужно посчитать.

Типичные ошибки

1. Заказывать позиционер вместо комбинированного устройства

Позиционер меняет расстояние между вилами, но не обязан смещать их в сторону. Функции проверяют по спецификации.

2. Использовать позиционер как зажим

Если оборудование не рассчитано на зажим груза, боковое сжатие может повредить устройство и создать риск падения.

3. Вычитать массу навески из номинала

Остаточная грузоподъёмность зависит не только от массы, но и от толщины, центров тяжести, мачты и высоты.

4. Не измерять диапазон раскрытия

Каталожное число без точки измерения может не совпасть с фактическими карманами палеты.

5. Покупать по классу каретки без чертежа

Нужно проверить крюки, ширину, зазоры, фиксаторы, вилы и контакты во всём диапазоне движения.

6. Забывать про гидролинии

Дополнительная функция требует согласованного контура, управления, давления и расхода.

7. Не пересчитывать Ast

Толщина навески выносит груз вперёд и способна увеличить рабочий проход.

8. Считать захват универсальным

Рулон, короб, кипа и бочка требуют разных рабочих поверхностей, сил и геометрии.

Частые вопросы

Что лучше: сайдшифт или позиционер вил?

Сайдшифт выбирают для боковой коррекции одинаковых палет, позиционер — для регулярного изменения расстояния между вилами. Если нужны обе функции, рассматривают комбинированное устройство.

Позиционер вил умеет делать сайдшифт?

Не любой. Боковое смещение должно быть прямо указано в спецификации; у комбинированных моделей проверяют диапазон и независимость функций.

Можно ли зажимать груз вилами позиционера?

Только если точная модель официально рассчитана как вилочный зажим. Обычный позиционер предназначен для регулировки расстояния, а не для удержания груза сжатием.

Насколько навеска уменьшит грузоподъёмность?

Универсального процента нет. Нужен расчёт по массе и центру тяжести навески, её толщине, грузу, мачте и высоте подъёма.

Сколько гидролиний нужно для позиционера с сайдшифтом?

Зависит от гидросхемы устройства. Часто нужны две независимые функции либо одна функция с согласованным переключением. Точный ответ даёт производитель комплекта.

Можно ли поставить сайдшифт на старый погрузчик?

Можно после проверки совместимости и одобрения изменения. Нужны каретка, гидравлика, крепление, расчёт грузоподъёмности и обновлённые эксплуатационные данные.

Когда нужен захват вместо вил?

Когда груз нельзя безопасно подхватить на палете или его рабочий цикл требует удержания, поворота либо работы без поддона. Захват выбирают под точную форму и поверхность груза.

Увеличивает ли сайдшифт производительность?

Может увеличить, если повторные манёвры действительно занимают заметную часть цикла. Эффект подтверждают хронометражем, а не рекламным обещанием.

Вывод

Сайдшифт решает боковую коррекцию, позиционер — изменение расстояния между вилами, а специализированный захват — работу с конкретным непалетированным грузом. Комбинированная навеска полезна только тогда, когда обе функции регулярно используются.

Перед заказом измерьте груз и палеты, подтвердите класс каретки и гидравлику, запросите массу, центр тяжести и толщину навески. Затем получите официальную грузовую диаграмму, повторно проверьте Ast и проведите тестовый цикл. После этого можно перейти в каталог вилочных погрузчиков WaySklad и подобрать машину сразу в рабочей комплектации, а не собирать несовместимый конструктор после покупки.
