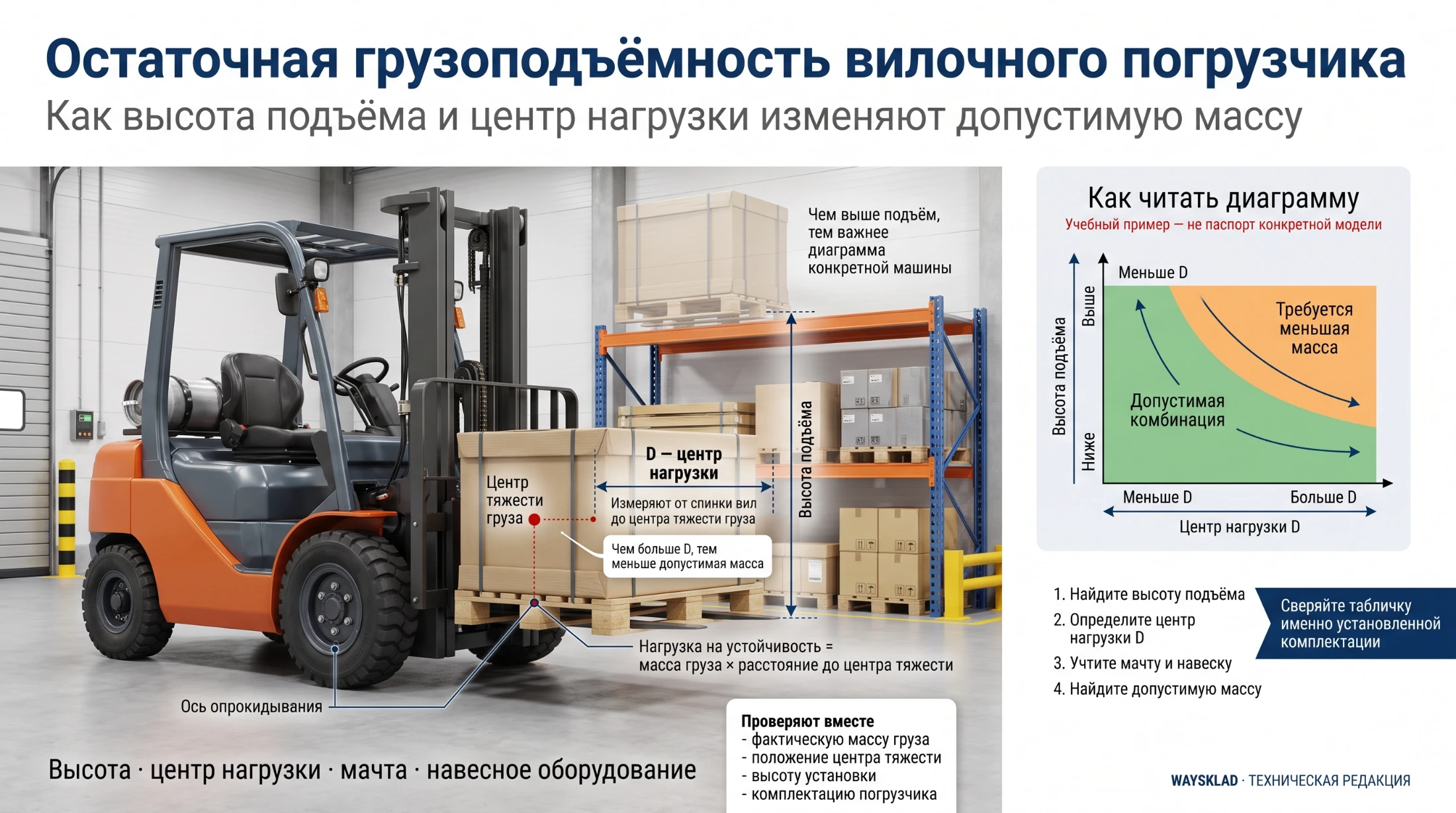

Остаточная грузоподъёмность вилочного погрузчика: как читать диаграмму и учитывать центр тяжести
Кратко
Материал
Остаточная грузоподъёмность вилочного погрузчика — это допустимая масса груза при заданных условиях: фактическом центре тяжести, высоте подъёма, типе мачты, вилах, каретке и навесном оборудовании. Она может быть ниже номинальной грузоподъёмности, указанной в названии модели. Поэтому ответ на вопрос «поднимет ли погрузчик 1500 кг на 4,5 м» получают не по шильдику серии и не по одной формуле, а по заводской табличке или диаграмме конкретной комплектации. Для первичного выбора класса техники используйте алгоритм выбора вилочного погрузчика по 24 параметрам.
Предварительный расчёт грузового момента полезен как фильтр: он показывает, почему длинный или смещённый вперёд груз уменьшает допустимый вес. Но такой расчёт не учитывает все ограничения мачты, гидравлики, устойчивости, шин и навесного оборудования. Для покупки и эксплуатации итоговое значение должен подтвердить производитель или поставщик на основании его данных.
Коротко: как проверить остаточную грузоподъёмность
- Узнайте максимальную фактическую массу груза вместе с палетой, тарой и упаковкой.
- Измерьте глубину груза вдоль вил и определите положение его центра тяжести.
- Зафиксируйте требуемую высоту подъёма вил.
- Перечислите мачту, длину вил, каретку и всё навесное оборудование.
- Найдите на табличке или диаграмме строку нужной высоты и столбец фактического центра загрузки.
- Проверьте, что документ относится к тому же серийному номеру или точной комплектации.
- Если нужного сочетания нет, запросите расчёт и письменное подтверждение производителя.
Рекомендация WaySklad. Формулируйте запрос так: «Нужно подтвердить подъём груза 1300 кг с центром тяжести 600 мм на высоту вил 4500 мм, с мачтой Triplex, сайдшифтом и вилами указанной длины». Запрос «погрузчик 1,5 т на 4,5 м» оставляет слишком много неизвестных.
Номинальная и остаточная грузоподъёмность: в чём разница
| Параметр | Что означает | Для чего использовать |
|---|---|---|
| Номинальная грузоподъёмность | Расчётная грузоподъёмность при заданном производителем центре загрузки, высоте и конфигурации | Для первичного выбора класса техники |
| Остаточная грузоподъёмность | Допустимая масса для конкретного сочетания высоты, центра груза, мачты и оборудования | Для проверки реальной операции |
| Грузоподъёмность навесного оборудования | Собственный предел захвата, ротатора, позиционера или другого устройства | Для проверки самого устройства, но не всей машины |
| Грузоподъёмность комбинации | Допустимый вес для погрузчика с установленным оборудованием | Именно её сравнивают с фактическим грузом |
Если захват рассчитан на 2000 кг, а комбинация «погрузчик + захват» допускает только 1400 кг при нужной высоте, рабочим ограничением будут 1400 кг. И наоборот: навесное оборудование с меньшей собственной грузоподъёмностью не становится сильнее от установки на более крупную машину. Ориентируются на наименьшее применимое ограничение.
Термин «остаточная грузоподъёмность» в коммерческих материалах иногда используют по-разному. Одни имеют в виду грузоподъёмность на максимальной высоте, другие — результат после установки навесного оборудования, третьи — любую допустимую массу при условиях, отличных от номинальных. Поэтому всегда спрашивайте не только цифру, но и условия, к которым она относится.

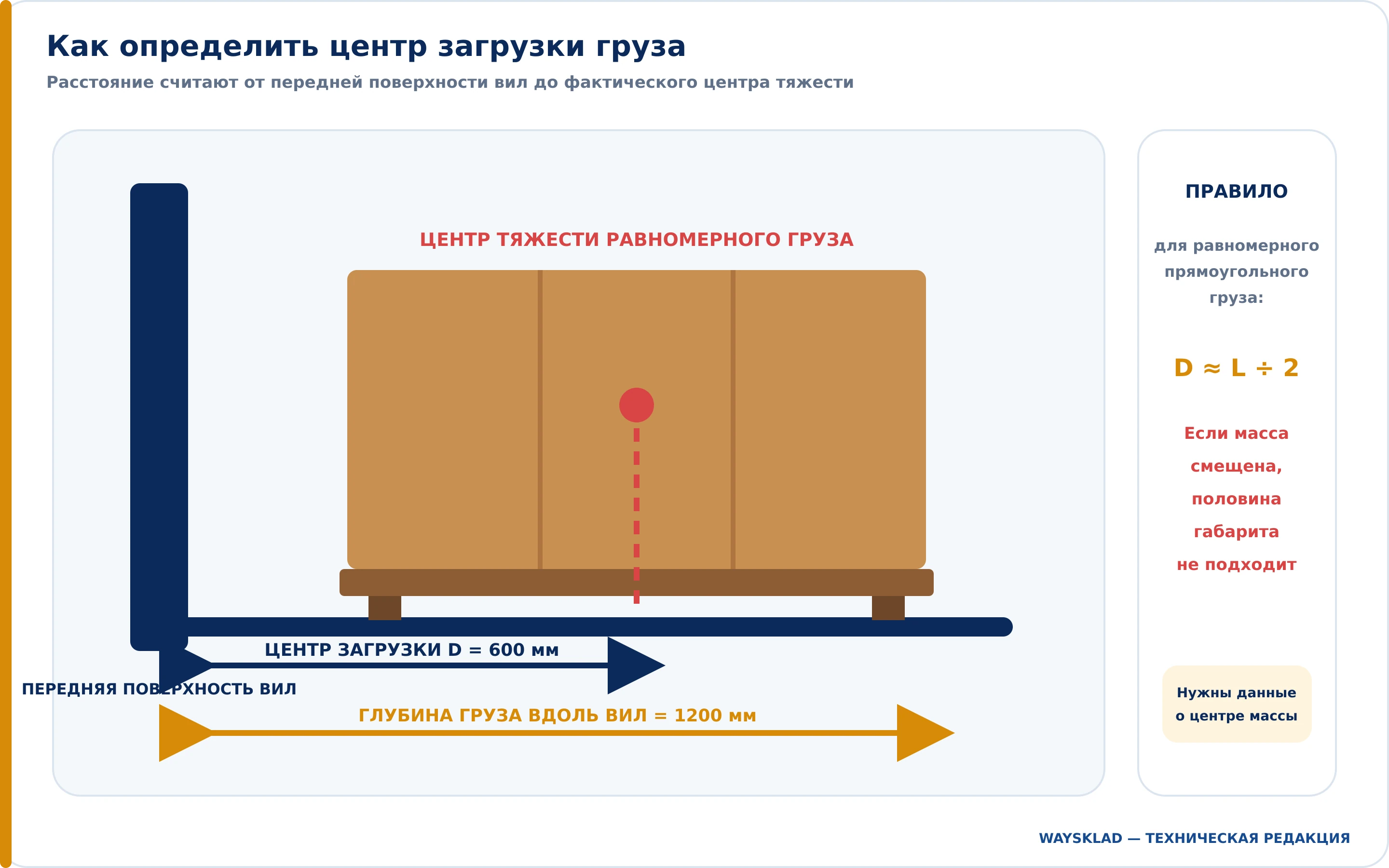

Что такое центр загрузки
Центр загрузки — горизонтальное расстояние от передней вертикальной поверхности вил до центра тяжести груза. На англоязычных схемах встречаются обозначения load center, load centre или load center distance. Значение указывают в миллиметрах и связывают с грузоподъёмностью.
У равномерно нагруженного прямоугольного груза предварительный центр тяжести находится посередине его глубины вдоль вил:
Центр загрузки ≈ глубина груза вдоль вил ÷ 2.
Например, если равномерно распределённый груз имеет глубину 1200 мм, предварительный центр загрузки равен 600 мм. Для глубины 1000 мм — 500 мм. Но эта геометрия работает только при действительно равномерном распределении массы.
Двигатель в деревянном ящике, бак с жидкостью, станок на раме и палета с тяжёлыми коробами с одной стороны могут иметь смещённый центр тяжести. В таком случае половина габарита даст ошибку. Положение центра массы нужно получить из документации на груз, схемы производителя, проектного расчёта или достоверного взвешивания.
Почему ориентация груза имеет значение
Прямоугольный груз можно взять короткой или длинной стороной. Если глубина вдоль вил увеличивается с 1000 до 2000 мм, центр равномерного груза перемещается примерно с 500 до 1000 мм. Масса не изменилась, но опрокидывающее действие на погрузчик выросло.
Поэтому выражение «стандартная палета» недостаточно. В запросе указывают размер груза, сторону захвата, выступ товара за палету и то, насколько близко груз можно подвести к спинке вил.

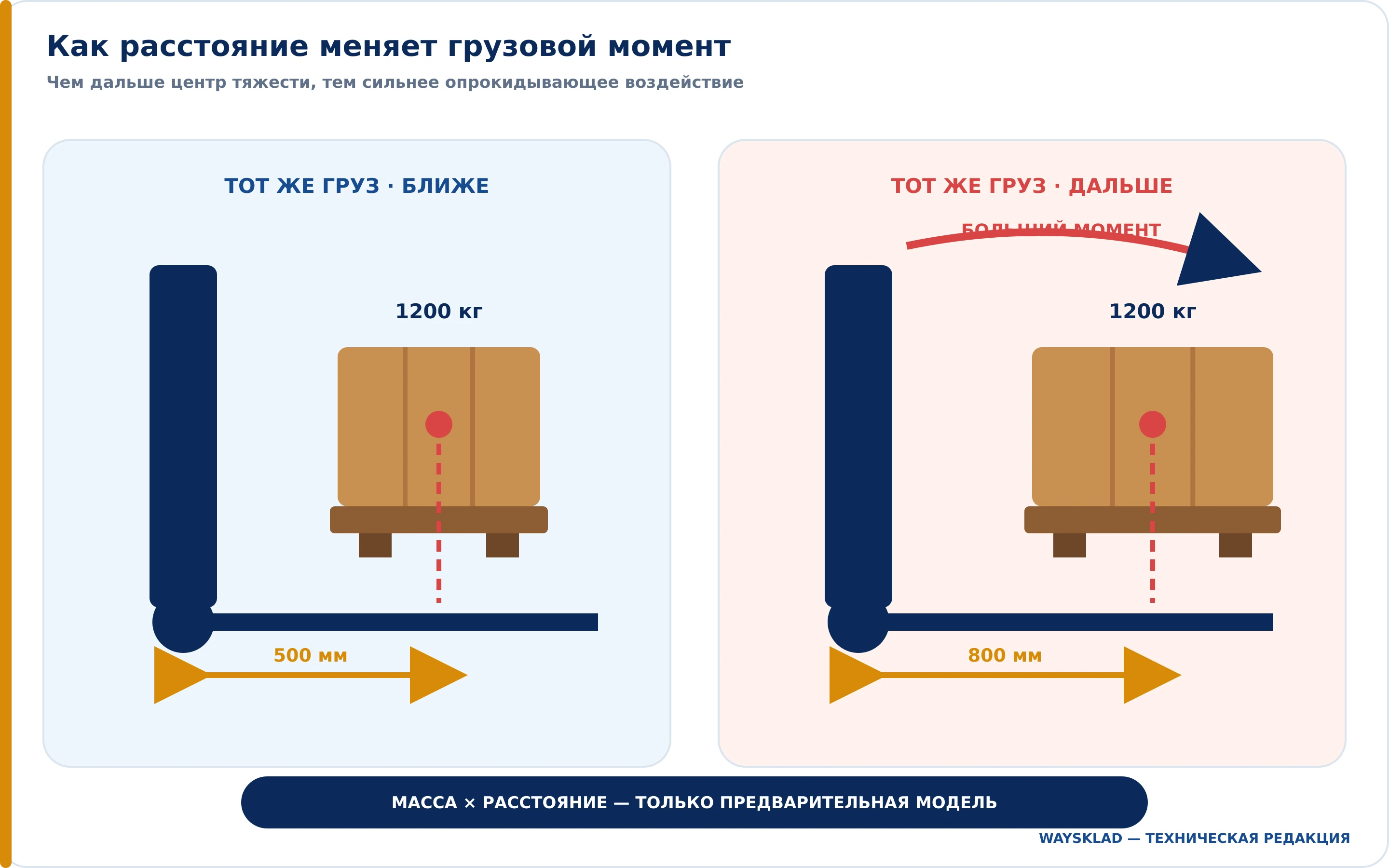

Что такое грузовой момент
Упрощённо грузовой момент показывает, как совместно действуют масса и расстояние до точки опоры. Чем тяжелее груз и чем дальше его центр тяжести находится от погрузчика, тем выше опрокидывающее воздействие.
Упрощённый грузовой момент = масса груза × расстояние до центра загрузки.
В реальной расчётной модели точка опоры связана с передней осью, а конструкция машины оценивается как единая система. Использование расстояния от спинки вил — только понятная предварительная модель. Она не воспроизводит заводской расчёт устойчивости.
Предварительный расчёт при увеличении центра загрузки
Если известна номинальная грузоподъёмность при определённом центре загрузки, для предварительной оценки можно сохранить тот же упрощённый грузовой момент:
Оценочная масса = номинальная масса × номинальный центр загрузки ÷ фактический центр загрузки.
Учебный пример: погрузчик имеет номинальную грузоподъёмность 1500 кг при центре загрузки 500 мм. Равномерный груз глубиной 1200 мм имеет предварительный центр 600 мм.
1500 кг × 500 мм ÷ 600 мм = 1250 кг.
Полученные 1250 кг — не официальная остаточная грузоподъёмность. Это только ориентир для изменившегося центра загрузки при условном сохранении остальных параметров. Формула не учла высоту, тип мачты, собственную массу и вылет сайдшифта, длину вил, положение каретки, шины и заводские ограничения. Если машина должна работать с грузом 1200 кг на верхнем ярусе, всё равно нужна диаграмма конкретной комплектации.
Рекомендация WaySklad. Используйте формулу, чтобы вовремя задать вопрос, а не чтобы самостоятельно разрешить подъём. Если предварительная оценка уже близка к массе груза, не «округляйте в пользу склада» — запросите заводские данные.

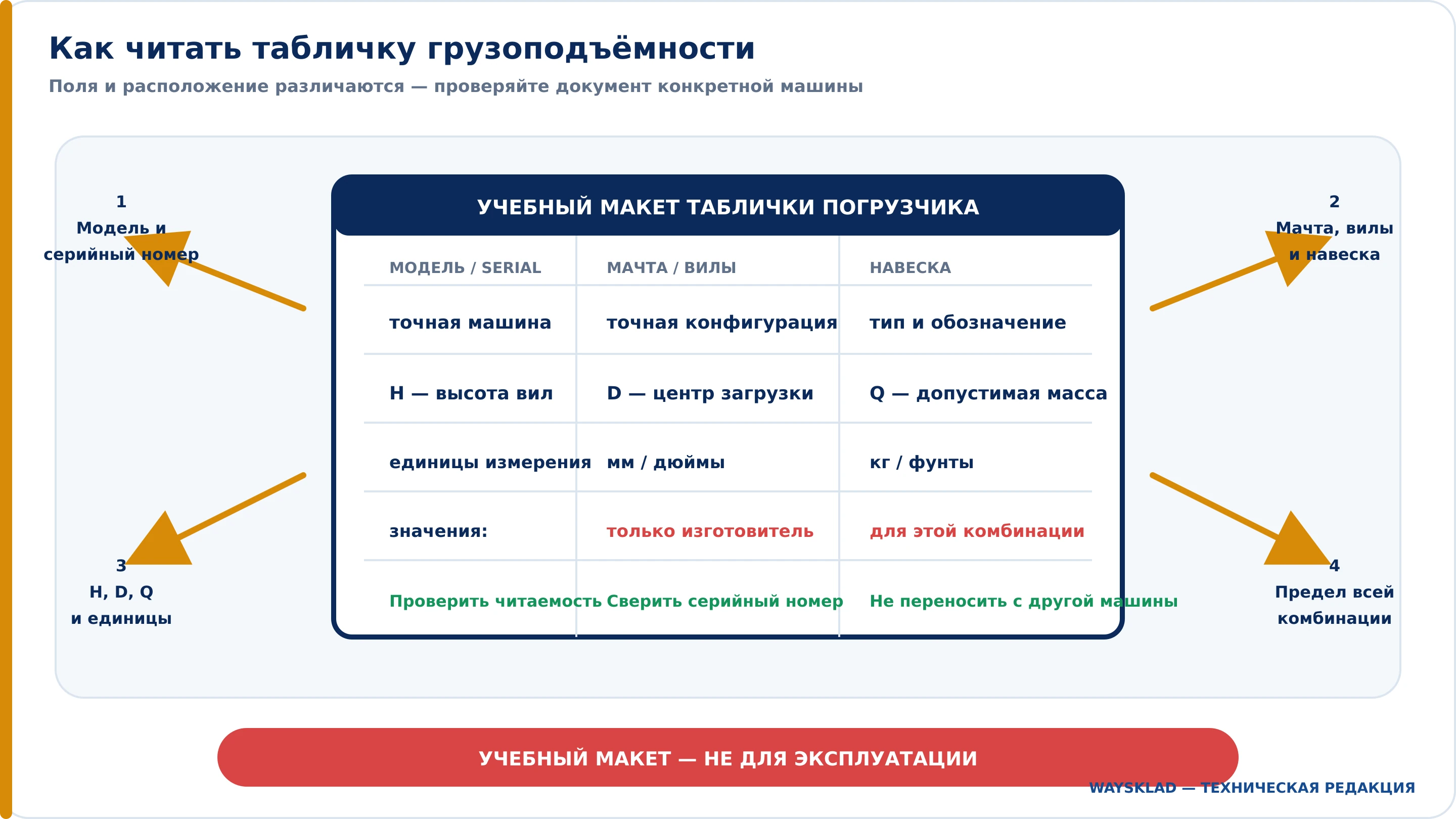

Как читать табличку грузоподъёмности погрузчика
Табличка, шильдик или data plate должна относиться к конкретной машине и быть читаемой. Расположение и набор полей различаются, но логика проверки одинакова.
Шаг 1. Сверьте модель и серийный номер
Убедитесь, что табличка относится именно к этому погрузчику. После замены мачты или установки оборудования старая табличка может больше не описывать фактическую конфигурацию. Несовпадение модели, серийного номера или комплектации — причина остановить проверку и запросить корректный документ.
Шаг 2. Найдите установленное оборудование
На табличке или дополнительной маркировке должна быть отражена конфигурация, влияющая на грузоподъёмность: например, сайдшифт, позиционер, захват или другая насадка. Недостаточно иметь отдельную табличку только на самом захвате — нужна допустимая нагрузка комбинации.
Шаг 3. Проверьте единицы измерения
Масса может быть указана в килограммах или фунтах, высота и центр загрузки — в миллиметрах или дюймах. До сравнения приведите значения к одним единицам. Ошибка между фунтами и килограммами — не мелочь, а почти готовый сценарий перегруза.
Шаг 4. Найдите центр загрузки
На некоторых табличках приведено одно номинальное значение, на других — несколько столбцов для разных центров. Выберите столбец, который соответствует фактическому центру тяжести или превышает его в предусмотренной производителем логике. Не используйте значение для 500 мм, если центр груза расположен дальше, а подтверждения пересчёта нет.
Шаг 5. Найдите требуемую высоту вил
Высота может быть обозначена как maximum fork height, lift height или другим термином производителя. Важно понять, идёт ли речь о высоте верхней поверхности вил и к какой мачте относится строка. Выбирайте значение для требуемой рабочей высоты, а не ближайшее более удобное.
Шаг 6. Найдите допустимую массу на пересечении
В диаграмме с несколькими осями сопоставьте центр загрузки и высоту. Если фактическая точка находится между указанными значениями, нельзя самостоятельно линейно интерполировать результат без разрешения методики производителя. Запросите подтверждение для нужной комбинации.
Шаг 7. Сравните с полным весом груза
Учитывайте товар, палету, тару, упаковку и всё, что поднимается на вилах. Собственная масса навесного оборудования обычно учитывается при расчёте комбинации отдельно, поэтому не пытайтесь хаотично прибавлять или вычитать её без схемы производителя.
Учебный пример чтения диаграммы
Ниже приведена вымышленная таблица исключительно для объяснения алгоритма. Она не относится к модели из каталога WaySklad и не может использоваться для эксплуатации техники.
| Высота вил | Центр 500 мм | Центр 600 мм | Центр 700 мм |
|---|---|---|---|
| 3000 мм | 1500 кг | 1350 кг | 1200 кг |
| 4500 мм | 1350 кг | 1200 кг | 1050 кг |
| 6000 мм | 1100 кг | 950 кг | 800 кг |
Если условная задача требует поднять 1150 кг на высоту 4500 мм при центре 600 мм, таблица показывает допустимые 1200 кг. Геометрически задача попадает в предел. Но перед работой всё равно проверяют, что таблица относится к фактической мачте, вилам и оборудованию, а вес и центр груза определены достоверно.
Если тот же груз имеет центр 700 мм, в условной таблице допустимы только 1050 кг — задача уже не проходит. Нельзя переносить значение 1200 кг из соседнего столбца или считать, что разница «всего 100 кг» несущественна.
Как высота и мачта влияют на грузоподъёмность
При подъёме груза система становится чувствительнее к смещению центра тяжести и динамическим воздействиям. Производитель может уменьшать допустимую массу на больших высотах. Точное изменение зависит от конструкции погрузчика и мачты.
Две мачты с одинаковой максимальной высотой не обязательно дают одинаковую остаточную грузоподъёмность. Различаются число секций, масса, строительная высота, свободный ход, жёсткость и конфигурация каретки. Поэтому данные базовой машины со стандартной мачтой нельзя автоматически переносить на Triplex или исполнение с полным свободным ходом.
После проверки грузовой диаграммы можно сравнить электрические вилочные погрузчики и дизельные вилочные погрузчики с подходящей мачтой. Тип привода не заменяет расчёт грузоподъёмности конкретной комплектации.
Для подбора сообщите:
- точную требуемую высоту верхней поверхности вил;
- массу груза на этой высоте;
- фактический центр загрузки;
- тип и высоту мачты;
- строительную высоту и требуемый свободный ход;
- всё установленное оборудование.

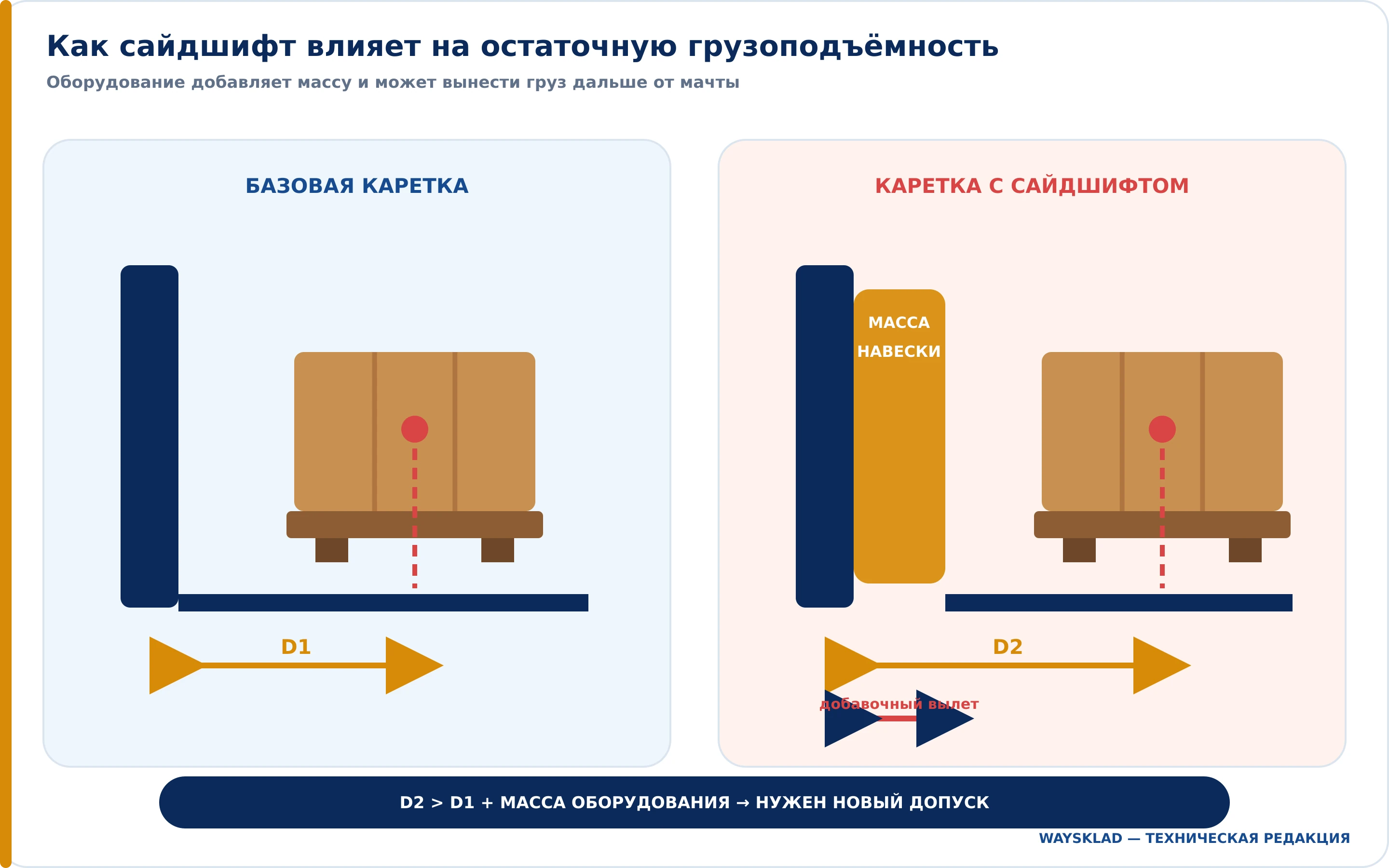

Как навесное оборудование меняет результат
Сайдшифт, позиционер вил, ротатор, захват для рулонов, кип или бочек имеет собственную массу и монтажную толщину. Оборудование может переместить груз дальше от мачты. В результате изменяется общий центр тяжести и уменьшается доступная грузоподъёмность комбинации.
| Изменение | Что происходит | Что запросить |
|---|---|---|
| Установка сайдшифта | Добавляются масса и монтажная толщина | Грузоподъёмность машины с конкретным сайдшифтом |
| Установка позиционера вил | Меняется масса каретки и положение груза | Расчёт комбинации и требуемые гидролинии |
| Захват или ротатор | Добавляется тяжёлое устройство с собственным центром тяжести | Массу, центр тяжести, монтажный размер и итоговую грузоподъёмность |
| Удлинители вил | Груз может располагаться дальше от мачты | Допустимость удлинителей и ограничения по грузу |
| Более длинные вилы | Меняются масса и возможное положение груза | Совместимость и данные для фактического центра загрузки |
Онлайн-калькуляторы производителей навесного оборудования полезны для первичного подбора. Но сами производители предупреждают, что формулы дают ориентировочный результат. Официальную грузоподъёмность комбинации подтверждает производитель погрузчика на основании характеристик машины и оборудования.
Рекомендация WaySklad. До заказа навесного оборудования отправьте его спецификацию поставщику погрузчика. После установки у оператора должна быть читаемая информация о новых ограничениях. Старую номинальную цифру нельзя считать действующей для изменённой конфигурации.
Какие ещё факторы нельзя потерять
| Фактор | Почему важен | Где проверить |
|---|---|---|
| Положение груза на вилах | Зазор между грузом и спинкой увеличивает центр загрузки | Фактический замер и правила размещения груза |
| Смещение в сторону | Меняет боковую устойчивость и распределение нагрузки | Табличка, руководство, ограничения сайдшифта |
| Высокий центр тяжести | Повышает чувствительность к наклону и движению | Схема груза и руководство производителя |
| Жидкость или подвижное содержимое | Центр тяжести может перемещаться в процессе операции | Регламент груза и подходящее оборудование |
| Наклон мачты | Изменяет положение центра тяжести системы | Руководство оператора и ограничения модели |
| Тип шин и изменения машины | Могут влиять на геометрию, устойчивость и утверждённую конфигурацию | Документация производителя и письменное согласование |
| Динамика движения | Торможение, поворот и неровность создают дополнительные воздействия | Руководство, обучение оператора и правила объекта |
Остаточная грузоподъёмность не является разрешением двигаться с поднятым грузом или выполнять резкие манёвры. Табличка задаёт предел для предусмотренной эксплуатации, а оператор обязан соблюдать руководство и правила обращения с грузом.
Что делать, если диаграммы нет
Порядок получения документов и поддержки по выбранной комплектации заранее сверяйте на странице гарантии и сервиса.
- Не использовать номинальную грузоподъёмность как автоматический допуск.
- Сфотографировать все таблички на погрузчике и навесном оборудовании.
- Записать модель, серийный номер, мачту, высоту, вилы, шины и оборудование.
- Подготовить массу, размеры, ориентацию и центр тяжести груза.
- Обратиться к производителю или поставщику за корректной диаграммой.
- При изменённой конструкции получить предусмотренное подтверждение и обновлённую маркировку.
Не проверяйте предел опытным подъёмом до отрыва задних колёс. Это уже признак опасной потери устойчивости, а не метод измерения грузоподъёмности. Если документов нет, операцию откладывают до получения достоверных данных.
Какие данные запросить перед покупкой погрузчика
Когда допустимая масса подтверждена, сопоставьте условия объекта с материалом об электрическом, дизельном и газ-бензиновом погрузчике.
- номинальную грузоподъёмность и номинальный центр загрузки;
- остаточную грузоподъёмность на требуемой высоте;
- диаграмму для фактического центра тяжести;
- точное обозначение и параметры мачты;
- строительную высоту и свободный ход;
- длину, сечение и класс вил;
- массу и монтажные размеры сайдшифта или другого оборудования;
- итоговую грузоподъёмность всей комбинации;
- фотографию или макет таблички для выбранной комплектации;
- письменное подтверждение производителя для нестандартной задачи.
Если поставщик отвечает только названием модели, попросите свести данные в одну строку: масса груза, центр загрузки, высота, мачта, навесное оборудование и допустимая грузоподъёмность. Так меньше риск, что цифры относятся к разным модификациям.
Частые ошибки
Считать цифру в названии модели рабочей при любых условиях
Номинал относится к заданным параметрам. На высоте, при увеличенном центре и с оборудованием допустимая масса может быть ниже. Решение: проверять диаграмму конкретной конфигурации.
Определять центр тяжести только по размеру палеты
Товар может выступать за палету или иметь неравномерную массу. Решение: измерять полный груз и получать данные о распределении веса.
Считать результат простой формулы точным
Упрощённый грузовой момент не учитывает все ограничения машины. Решение: использовать формулу только как предварительный фильтр.
Забывать о высоте
Расчёт для центра загрузки на небольшой высоте не подтверждает работу на верхнем ярусе. Решение: искать строку требуемой высоты в диаграмме.
Не учитывать сайдшифт
Дополнительное устройство имеет массу и монтажную толщину. Решение: запросить грузоподъёмность комбинации, а не только базовой машины.
Складывать ограничения вместо выбора минимального
Грузоподъёмность захвата и погрузчика нельзя просто сложить. Решение: учитывать наименьший применимый предел и официальные данные комбинации.
Пользоваться чужой диаграммой
Даже похожая модель может иметь другую мачту, каретку и оборудование. Решение: сверять модель, серийный номер и комплектацию.
Проверять перегруз опытным путём
Отрыв задних колёс означает опасное смещение центра тяжести. Решение: не выполнять операцию без подтверждённой грузоподъёмности.
FAQ: остаточная грузоподъёмность погрузчика
Что такое остаточная грузоподъёмность простыми словами?
Это максимальная допустимая масса груза в конкретных условиях: при заданной высоте, центре тяжести, мачте и установленном оборудовании. Она может быть ниже номинала машины.
Почему грузоподъёмность уменьшается при увеличении центра тяжести?
Груз находится дальше от погрузчика и создаёт больший опрокидывающий момент. Чтобы не выйти за допустимый предел, массу приходится уменьшать.
Как определить центр тяжести палеты?
Для равномерного прямоугольного груза предварительно берут половину его глубины вдоль вил. Если масса распределена неравномерно, нужны данные производителя груза или отдельный расчёт.
Можно ли точно рассчитать остаточную грузоподъёмность по формуле?
Простая формула даёт только ориентир по изменению грузового момента. Точное значение берут из заводской диаграммы или получают у производителя для конкретной конфигурации.
Всегда ли грузоподъёмность уменьшается на большой высоте?
Зависимость определяется конструкцией конкретной модели и мачты. Нельзя назначить универсальное снижение; нужно смотреть диаграмму для требуемой высоты.
Насколько сайдшифт уменьшает грузоподъёмность?
Универсальной цифры нет. Результат зависит от массы, монтажной толщины и центра тяжести сайдшифта, а также от погрузчика, мачты и высоты.
Поднимет ли погрузчик на 1,5 т груз 1300 кг на 4,5 м?
Возможно, но одного номинала недостаточно. Нужны фактический центр загрузки, точная мачта, вилы, оборудование и заводская грузоподъёмность на высоте 4500 мм.
Что делать после установки нового захвата?
Получить одобрение и расчёт для комбинации, убедиться в совместимости и наличии корректной таблички с новыми ограничениями. Оператор должен быть ознакомлен с работой и пределами оборудования.
Итог
Номинальная грузоподъёмность помогает выбрать класс погрузчика, но не подтверждает конкретную операцию. Для реального груза проверяют его полную массу, центр тяжести, высоту, мачту, вилы и навесное оборудование. Упрощённая формула показывает направление изменения, а официальный предел берут из документации производителя.
Для проверки можно прислать специалистам WaySklad фотографию груза, его массу и размеры, требуемую высоту и список оборудования. Подходящие модели сравниваются по диаграмме конкретной комплектации; после проверки можно перейти в каталог вилочных погрузчиков. Характеристики, наличие, цена, гарантия и срок поставки подтверждаются отдельно.
