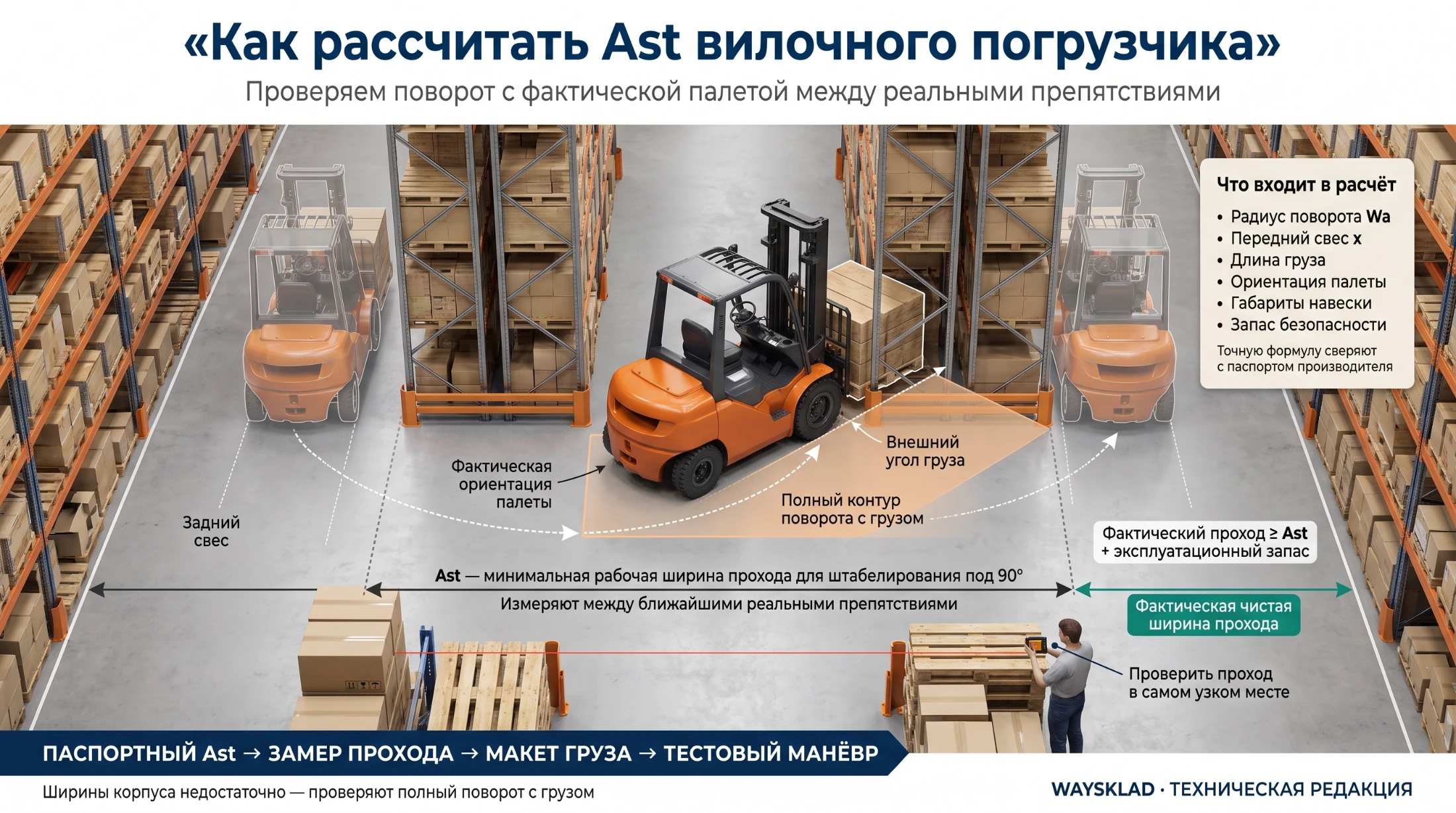

Как рассчитать Ast вилочного погрузчика и проверить проход между стеллажами

Погрузчик может свободно ехать по проходу и всё равно не суметь развернуть палету к стеллажу. Разбираем, что означает Ast, как учитывать Wa, передний свес, размеры и ориентацию груза, где измерять реальный коридор и когда формулу обязательно проверять пробным проездом.

Чтобы рассчитать Ast вилочного погрузчика, нужно знать геометрию конкретной машины, размеры и ориентацию груза, расстояние от передней оси до спинки вил и предусмотренный методикой зазор. Ast — минимальная ширина прямого рабочего прохода, в котором погрузчик с заданным грузом может выполнить поворот на 90° для установки или снятия палеты. Это не ширина корпуса и не радиус разворота.

Надёжнее всего брать готовое Ast из технического листа конкретной модели для нужной палеты и проверять, какой зазор уже включил производитель. Предварительная формула полезна, если исходные параметры однозначны, но она не учитывает все варианты геометрии широкого груза и конструкции машины. Перед покупкой результат сопоставляют с фактическим проходом, выступами палет, защитой стоек, колоннами и правилами движения на объекте. Остальные ограничения удобно собрать по алгоритму выбора вилочного погрузчика по 24 параметрам.

Коротко: как проверить проход за пять шагов

1. Измерьте минимальную чистую ширину прохода между фактическими препятствиями.
2. Запишите максимальные размеры груза и сторону, которой он располагается вдоль вил.
3. Найдите в техническом листе Ast для той же палеты и ориентации.
4. Проверьте примечания: шины, вилы, каретка, мачта и включённый рабочий зазор.
5. Если запас мал, проход неоднороден или груз нестандартный, выполните согласованный пробный проезд сопоставимой машины.

Рекомендация WaySklad. Не спрашивайте поставщика только «какой радиус разворота?». Правильный запрос: «Какое Ast у этой комплектации с грузом фактического размера в указанной ориентации и какой зазор включён в значение?»

Ast, Wa и ширина погрузчика — это разные параметры

Параметр	Что означает	Почему его недостаточно одного
Общая ширина	Максимальный поперечный габарит машины	Показывает, пройдёт ли погрузчик прямо, но не сможет ли он развернуть груз
Wa	Наружный радиус разворота машины	Не описывает полный след палеты и передней части погрузчика
Ast	Рабочая ширина для поворота и штабелирования заданного груза	Требует совпадения размера, ориентации и методики расчёта
Транспортный проход	Коридор для прямого движения	Может быть уже рабочего прохода, если в нём не выполняют поворот к стеллажу
Организационная ширина	Фактическое пространство с учётом людей, встречной техники и правил объекта	Может быть больше геометрического Ast

Погрузчик шириной 1100 мм может ехать по коридору 2000 мм, но для поворота с палетой ему потребуется значительно больше места. Поэтому фраза «корпус проходит с запасом» ничего не говорит о возможности штабелирования.

Обратная ситуация тоже возможна: транспортный маршрут проходит по узкому коридору, а поворот выполняется на расширенной площадке. Тогда нужно отдельно проверить прямой проезд, поворотную зону и рабочий коридор у стеллажа.

Какие параметры используются в расчёте Ast

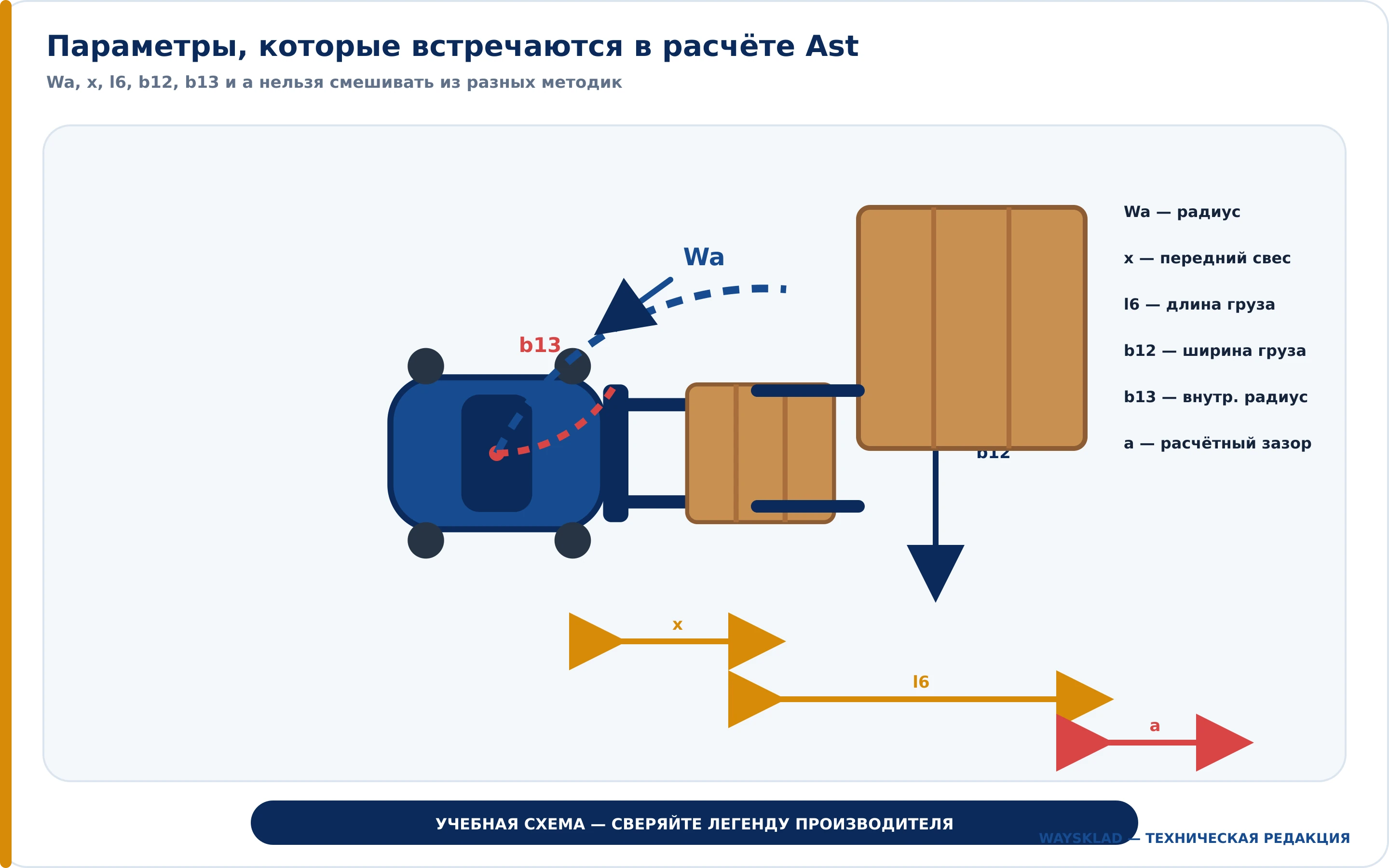

В технических листах, подготовленных по распространённым отраслевым форматам, обычно встречаются следующие обозначения. Производитель может использовать другую схему, поэтому расшифровку проверяют в легенде конкретного документа.

Обозначение	Название	Что измеряется
Ast	Ширина рабочего прохода	Минимальный прямой коридор для поворота с заданным грузом на 90°
Wa	Наружный радиус разворота	След крайней точки машины при повороте
x	Расстояние до груза / передний свес в расчётной схеме	Расстояние от центра передней оси до передней поверхности вил по схеме производителя
l6	Длина груза	Габарит груза вдоль вил
b12	Ширина груза	Поперечный габарит палеты или фактического груза
b13	Внутренний радиус разворота	Расстояние от продольной оси машины до внутренней границы поворота
a	Рабочий зазор	Допуск, предусмотренный выбранной методикой расчёта

Особенно внимательно проверяйте x. В русскоязычных статьях его называют передним свесом, постоянной момента или расстоянием от передней оси до спинки вил. Знак и способ использования зависят от схемы расчёта. Нельзя взять x из одного каталога и без проверки подставить в формулу из другого источника.

Почему размер и ориентация палеты меняют Ast

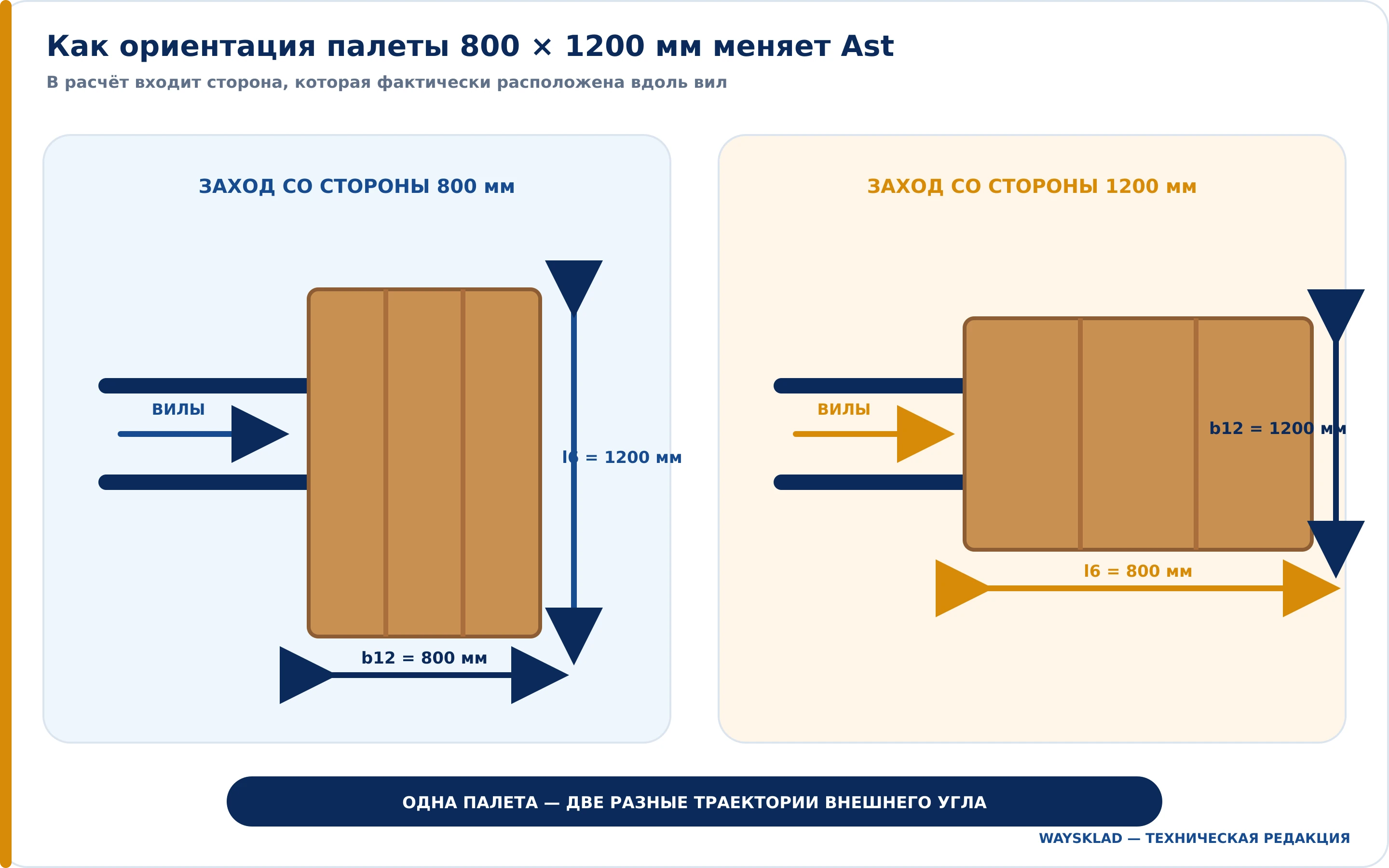

Палета 800 × 1200 мм может располагаться глубиной 800 или 1200 мм вдоль вил. В первом случае l6 равно 800 мм, во втором — 1200 мм, если товар не выступает за края. Разница в 400 мм влияет на траекторию переднего угла груза при повороте.

В спецификациях часто отдельно указывают Ast для палеты 1000 × 1200 мм поперёк и 800 × 1200 мм вдоль вил. Эти строки нельзя считать взаимозаменяемыми. Если на складе используют несколько типов палет, проверяют каждый обязательный сценарий и выбирают наиболее требовательный. Для длинного или смещённого груза отдельно проверьте остаточную грузоподъёмность вилочного погрузчика.

Считать нужно груз, а не только поддон

Если коробки выступают за палету на 100 мм, в расчёт входит фактический габарит. То же относится к обвязке, защитным уголкам, мягкой упаковке и нестандартной таре. Широкий груз может описывать при повороте большую дугу, чем предполагает упрощённая линейная формула.

Для длинномерного или очень широкого груза следует запросить расчёт траектории у производителя либо построить проверенную модель движения. Простое прибавление длины к Wa может недооценить выступ внешнего угла.

Приоритетный способ: взять готовое Ast из спецификации

Если производитель приводит Ast для нужной палеты, используйте это значение как основу. Оно рассчитано для геометрии конкретной машины и обычно надёжнее самостоятельной суммы отдельных параметров.

1. Сверьте точную модель и комплектацию.
2. Найдите строки Ast, обычно расположенные рядом с габаритами и радиусом Wa.
3. Выберите строку с фактическим размером и ориентацией палеты.
4. Прочитайте все сноски к значению.
5. Уточните, какой рабочий зазор включён.
6. Проверьте, не меняют ли Ast другие вилы, каретка, кабина, шины или навесное оборудование.
7. Сравните с минимальным чистым проходом на объекте.

Если в каталоге приведено, например, Ast для груза 800 × 1200 мм вдоль вил, это не значение «для любого европоддона». Нужна та же ориентация и отсутствие большего выступа товара. Если методика уже включает 200 мм рабочего зазора, прибавлять те же 200 мм второй раз нельзя.

Как рассчитать Ast предварительно: формула для стандартной ситуации

Для некоторых четырёхопорных погрузчиков и стандартной геометрии используют упрощённую схему:

Ast ≈ Wa + x + l6 + a.

Где Wa — наружный радиус разворота, x — расстояние от передней оси до поверхности вил в схеме производителя, l6 — длина фактического груза вдоль вил, a — предусмотренный расчётный зазор.

Эта формула подходит только как предварительная оценка, если:

• обозначения взяты из одной технической схемы;
• геометрия машины соответствует применяемой формуле;
• груз не выходит поперёк за расчётную траекторию;
• известно, включён ли зазор в исходные данные;
• результат затем проверяется по спецификации или производителем.

Для трёхопорных машин, ричтраков, штабелеров и широких грузов могут применяться другие геометрические зависимости с b12 и b13. Универсальная формула для всей складской техники отсутствует. Для сопровождаемой техники используйте отдельный материал о расчёте Ast штабелера.

Учебный пример расчёта

Ниже приведены условные данные, которые не относятся к модели WaySklad:

• Wa = 2000 мм;
• x = 450 мм;
• длина груза вдоль вил l6 = 1200 мм;
• зазор a = 200 мм по выбранной учебной методике.

Ast ≈ 2000 + 450 + 1200 + 200 = 3850 мм.

Если фактический груз выступает и его длина вдоль вил равна 1400 мм, предварительное значение увеличится до 4050 мм. Но перед решением нужно проверить ширину b12 и траекторию углов груза. Если в заводском Ast зазор уже учтён, его не прибавляют повторно.

Рекомендация WaySklad. При наличии готового Ast не пытайтесь получить «более удобную» цифру из Wa. Самостоятельный расчёт нужен для понимания и нестандартного груза, а заводское значение — для выбора конкретной модели.

Как правильно измерить проход на складе

Измеряйте не расстояние между осями стеллажей и не проектный размер на плане, а минимальную чистую ширину между фактическими препятствиями. Проход может сужаться на отдельных участках, поэтому одного замера у входа недостаточно.

1. Стойки и защита стеллажей

Найдите точку, которая выступает в проход сильнее: стойку, отбойник, ограждение или крепёж. Измеряйте от неё до противоположного препятствия.

2. Выступающие палеты и груз

Палета или товар могут выступать за фронтальную плоскость стеллажа. Если это штатное состояние хранения, проход считают от фактического габарита. Нельзя надеяться, что все палеты всегда будут задвинуты идеально.

3. Колонны и инженерные элементы

Отметьте колонны, трубы, шкафы, противопожарное оборудование и ограждения. Препятствие длиной 300 мм может сделать неприменимым весь проход, если оно находится в зоне разворота.

4. Перекос и повреждения стеллажей

Проверьте, одинаково ли расстояние на уровне пола и выше. Наклонённая стойка или деформированная защита меняют фактическую границу. Повреждённые конструкции требуют отдельной проверки, а не корректировки траектории погрузчика «на глаз».

5. Пол и уклон

Неровность, шов или уклон могут увести машину от расчётной траектории. Геометрический запас должен соответствовать условиям объекта, оператору и скорости. Ast из каталога не разрешает игнорировать дефекты покрытия.

6. Встречное движение и пешеходы

Ast описывает манёвр одной машины в прямом проходе, а не организацию двухстороннего движения. Если в зоне находятся люди или встречная техника, проектируют маршруты, разъезды, ограничения скорости и защиту отдельно.

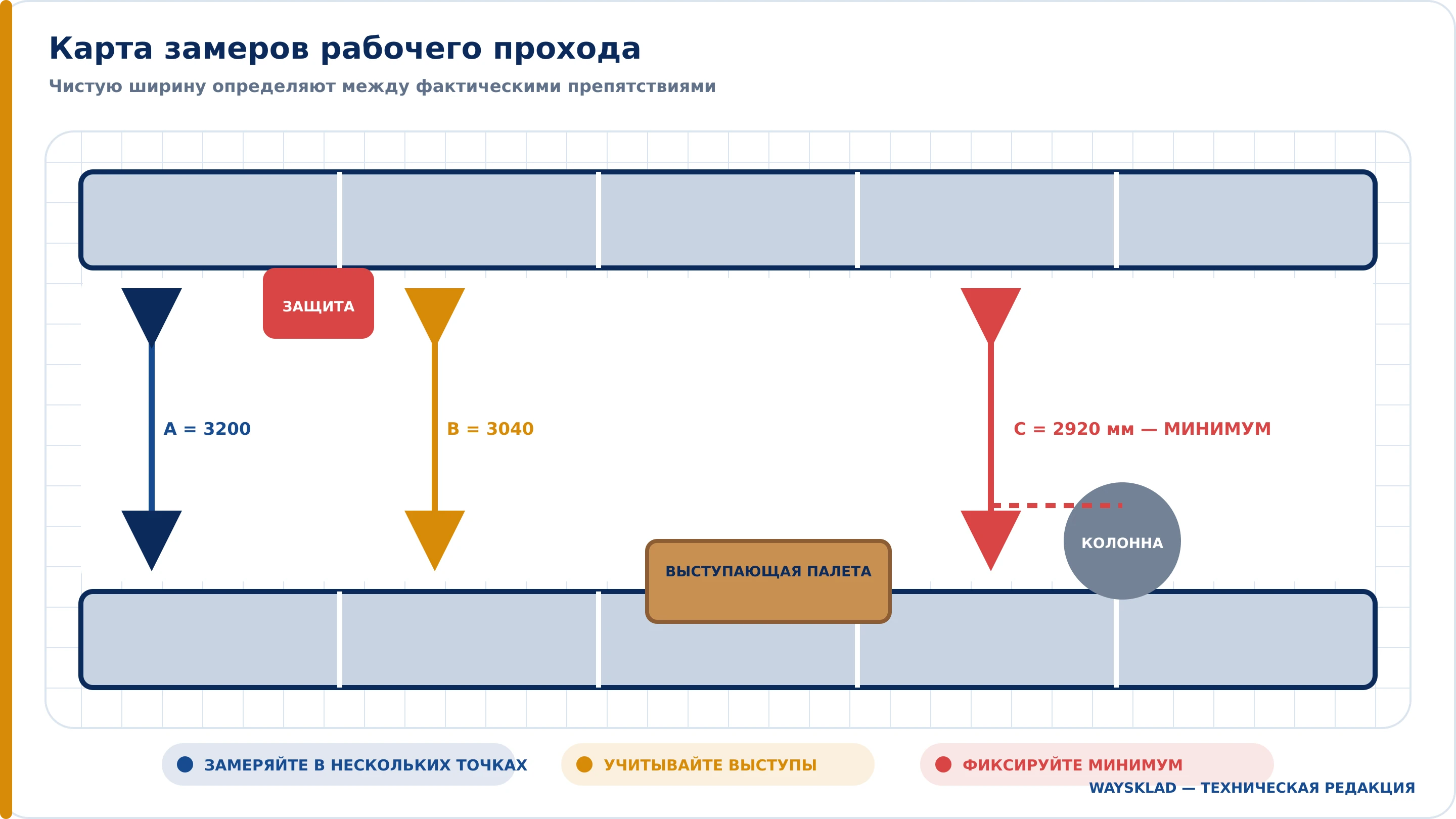

Карта замеров прохода

Что измерить	Как зафиксировать	Зачем
Минимальная чистая ширина	Три и более замера по длине каждого прохода, мм	Найти реальное ограничение
Размер груза	Длина вдоль вил и ширина поперёк, мм	Выбрать правильное Ast
Ориентация палеты	Схема или фотография стороны захвата	Не перепутать строки 800 × 1200 и 1000 × 1200 мм
Выступ товара	Максимальный выступ с каждой стороны, мм	Учесть фактический след груза
Защита стоек	Расстояние между крайними выступами, мм	Не использовать проектную ширину стеллажей
Колонны и ограждения	Положение на плане и расстояния до стеллажей	Проверить локальные сужения
Поворотные зоны	Ширина и длина площадки, углы входа	Проверить вход в проход и выход из него
Пол	Фото швов, уклонов, выбоин и порогов	Оценить отклонение от расчётной траектории
Движение людей и техники	Направления и пиковая интенсивность	Определить организационный запас

Почему проход «по расчёту» может не сработать

Каталожное Ast обычно относится к прямому проходу, заданному грузу и исправной машине. Реальный склад добавляет условия, которых нет в одной цифре:

• вход в проход расположен под углом;
• повороту мешает палета на торце ряда;
• груз шире или длиннее поддона;
• защита стойки выступает в коридор;
• машина оснащена другими вилами или оборудованием;
• пол имеет уклон или глубокие швы;
• оператору необходимо корректировать положение несколько раз;
• в проходе появляются люди и встречная техника.

Поэтому разность «фактический проход минус Ast» — это геометрический остаток, а не автоматически безопасный запас. Его достаточность определяют по методике производителя, требованиям объекта и результату проверки маршрута.

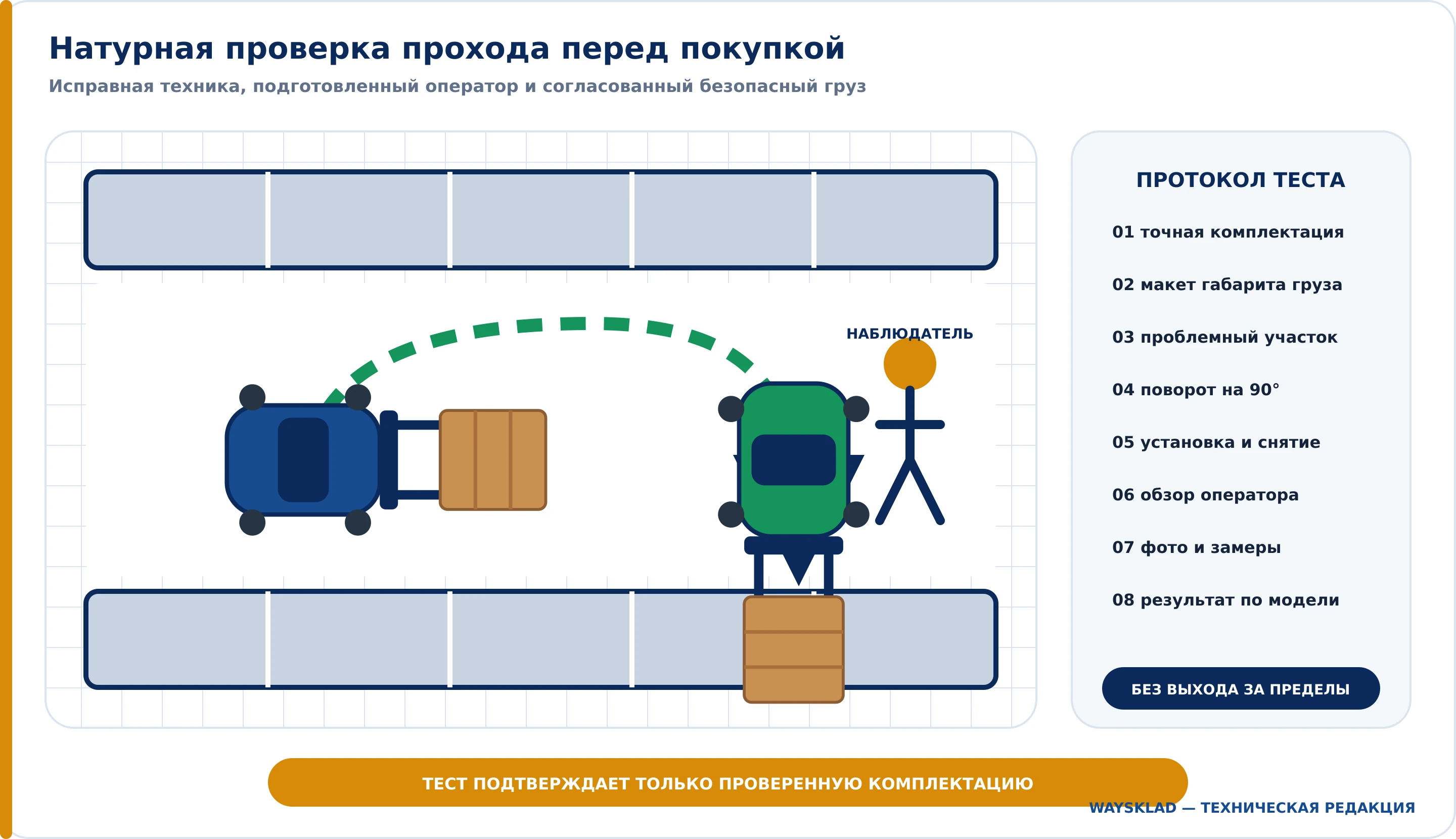

Как провести натурную проверку до покупки

Пробный проезд нужен, если проход близок к минимальному, имеет сужения или работает с нестандартным грузом. Проверку проводят подготовленным оператором на исправной технике с согласованным грузом или безопасным макетом его габарита.

1. Сверьте модель, мачту, шины, вилы и оборудование тестовой машины с планируемой комплектацией.
2. Обозначьте границы стеллажей и все реальные препятствия.
3. Используйте фактический размер и ориентацию груза.
4. Проверьте въезд, поворот на 90°, позиционирование, снятие и установку палеты.
5. Повторите операцию в наиболее неудобной ячейке и на проблемном участке пола.
6. Оцените обзор и необходимость многократных корректировок.
7. Зафиксируйте минимальные расстояния фото и замерами.
8. Не выходите за ограничения руководства и правила объекта.

Тест одной модели не подтверждает любую похожую. Изменение колёсной базы, кабины, противовеса, мачты, каретки или шин может изменить геометрию. Результат относится к проверенной конфигурации.

Что делать, если вилочный погрузчик не помещается

Вариант	Когда рассматривать	Что проверить
Компактный трёхопорный электропогрузчик	Нужна манёвренность и работа внутри склада	Устойчивость, пол, остаточную грузоподъёмность и Ast модели
Другой четырёхопорный погрузчик	Требуется противовесная машина, но текущая геометрия не подходит	Не только Wa, а готовое Ast с грузом
Ричтрак	Основная работа проходит со стеллажами в помещении	Высоту, проход, пол, груз и ограничения по улице
Самоходный штабелер	Ниже интенсивность и подходят груз, высота и схема стеллажей	Опорные консоли, нижние балки, остаточную грузоподъёмность
Изменение ориентации палеты	Стеллаж и логистика допускают другую сторону захвата	Глубину ячейки, вилы, центр тяжести и Ast
Перепланировка ряда	Техника и поток важнее максимальной плотности хранения	Проект стеллажей, эвакуацию, защиту и маршруты

Уменьшать расчётный зазор, снимать защиту стоек или запрещать оператору корректировать положение — не решение. Если геометрия не сходится, меняют технику, грузовую единицу или планировку.

Частые ошибки при расчёте Ast

Сравнивать проход с шириной корпуса

Корпус проходит, но палета при повороте задевает стеллаж. Предотвращение: использовать Ast с фактическим грузом.

Использовать только Wa

Радиус разворота не включает весь след груза и передней части машины. Предотвращение: брать готовое Ast или корректную формулу производителя.

Путать ориентацию палеты

Значение для глубины 800 мм применяют к грузу глубиной 1200 мм. Предотвращение: нарисовать сторону захода вил и подписать l6.

Не учитывать выступ товара

Каталожная палета помещается, фактический груз — нет. Предотвращение: измерять максимальный габарит упаковки.

Дважды прибавлять зазор

Покупатель берёт готовое Ast, в которое уже включён допуск, и добавляет его снова. Предотвращение: читать сноски и методику спецификации.

Вообще не добавлять необходимый запас

Теоретическая траектория проходит в миллиметрах от препятствия и не учитывает условия объекта. Предотвращение: использовать предусмотренный методикой и правилами запас, затем проверить маршрут.

Измерять только у входа

Проход сужается защитой стойки или колонной в середине ряда. Предотвращение: сделать несколько замеров и отметить минимум.

Применять одну формулу к любой технике

Геометрия трёхопорного погрузчика, ричтрака и штабелера различается. Предотвращение: использовать схему производителя для конкретного типа машины.

FAQ: расчёт прохода для погрузчика

Что такое Ast простыми словами?

Ast — ширина прямого прохода, необходимая погрузчику с заданным грузом для поворота на 90° и установки палеты. Значение относится к конкретной машине, грузу и методике расчёта.

Можно ли определить проход по радиусу разворота?

Нет. Wa описывает радиус машины, но не полный след передней части и груза. Для штабелирования нужен Ast.

Какой стороной учитывать палету 800 × 1200 мм?

Той, которая фактически расположена вдоль вил. Если вилы входят со стороны 800 мм, глубина груза вдоль вил обычно составляет 1200 мм; схему нужно проверить по реальной ориентации и выступам товара.

Что означает зазор a = 200 мм?

Это рабочий допуск, используемый в одной из распространённых методик Ast. Он не является универсальным разрешением для любого объекта. Уточните, включён ли он в значение производителя и достаточен ли по правилам склада.

Если проход шире Ast на 50 мм, погрузчик подойдёт?

По одной разнице подтвердить это нельзя. Нужно проверить включённый зазор, выступы, пол, препятствия и выполнить натурный тест. Геометрический остаток 50 мм может быть недостаточен для реальной эксплуатации.

Меняется ли Ast после установки сайдшифта?

Может измениться из-за другой каретки, монтажной толщины и геометрии. Запросите Ast для полной комплектации, а не для базовой модели.

Что лучше для узкого прохода: погрузчик или ричтрак?

Для постоянной работы со стеллажами в помещении ричтрак часто требует меньший коридор, но выбор зависит от груза, высоты, пола и необходимости разгружать транспорт или работать на улице.

Нужно ли проверять Ast, если погрузчик уже ездит по проходу?

Да, если он должен поворачивать и штабелировать палеты. Прямой проезд подтверждает только транспортную ширину, а не рабочий манёвр.

Итог

Для выбора погрузчика сначала найдите Ast производителя для фактического размера и ориентации груза. Затем измерьте минимальный чистый проход с учётом защит, выступающих палет и колонн. Формулу Wa + x + l6 + a используйте только как предварительную оценку для подходящей геометрии и не прибавляйте зазор повторно.

Если проход близок к пределу или неоднороден, проведите пробный проезд конкретной комплектации. Для проверки можно прислать специалистам WaySklad план, минимальные размеры, фотографии препятствий, параметры палеты и требуемую модель. После проверки перейдите в каталог вилочных погрузчиков. Характеристики, наличие, цена, гарантия и срок поставки подтверждаются отдельно.
