Платформа подъёмного стола и распределение груза: почему килограммов недостаточно

Для выбора платформы подъёмного стола недостаточно сравнить массу груза с грузоподъёмностью. Нужны полный состав нагрузки, наружные размеры, реальные места опирания, положение центра тяжести и способ передачи на стол. Две одинаково тяжёлые детали могут нагружать платформу по-разному.

Ниже — три размерные схемы, разбор свеса и рабочий лист для запроса поставщику. Это материал о грузовых столах: он не разрешает подъём людей, работу под грузом или замену специализированного подъёмника. Выбор всего передвижного стола разобран отдельно в чек-листе по 18 параметрам; здесь сосредоточимся на нагрузке и её переходе через край платформы.

Если одного параметра нет, его отмечают как неизвестный и определяют способ уточнения. Пустой центр тяжести нельзя заменить геометрическим центром, а отсутствие карты нагрузок — обещанием «металл толстый». Фото помогает понять форму, но не заменяет размерный чертёж, массу и данные изготовителя груза.

Полезная нагрузка — не всегда только содержимое ящика. В неё могут входить тара, прокладки, установленное приспособление, инструмент и носитель, остающийся на платформе. Состав определяют по документации конкретного стола. Заводскую платформу не прибавляют повторно как пользовательский груз; собственную массу стола не вычитают произвольно из указанной грузоподъёмности.

Учебный комплект: деталь 320 кг, тара 25 кг и оснастка 35 кг. Сумма: 320 + 25 + 35 = 380 кг. Если условно сравнить её с номиналом 500 кг, арифметическая разность составит 120 кг. Это не рассчитанный запас безопасности и не разрешение любой схемы опирания.

Зафиксируйте самый тяжёлый момент, а не среднее значение партии. По мере снятия деталей масса уменьшается, но центр тяжести может уйти к краю. При разрешённом въезде носителя учитывают его массу и колёсные контакты согласно схеме операции. Само наличие места на платформе не разрешает заезд тележки или нахождение оператора на обычном грузовом столе.

Контур платформы показывает размеры рабочей площадки, а не общий габарит стола с ручкой и базой. Наружный контур груза включает выступы, тару и закреплённые детали. Контактный контур описывает то, чем комплект действительно опирается: дно, полозья, ножки или колёса.

Ящик может выглядеть сплошным сверху, но стоять на двух полозьях. Поддон передаёт нагрузку не всей площадью своего прямоугольника. Ровное основание тоже не доказывает равномерное давление: влияют жёсткость, неровности и расположение тяжёлых элементов. Под «точечной» нагрузкой в разговоре обычно понимают малую, но конечную площадку контакта — её всё равно нужно измерить.

Различие размеров показано, например, в чертежах Bishamon MobiLift BX/BXB: размеры платформы и общие габариты вынесены отдельно. Это способ чтения документа, не характеристика моделей WaySklad. В таблице зарубежной серии сначала проверяют направление размеров и единицы, а не переносят ближайшие числа в свой запрос.

Во всех трёх учебных вариантах платформа 1 200 × 800 мм, наружный контур комплекта 1 000 × 600 мм, масса 380 кг. Начало координат — левый нижний угол платформы; X направлен вправо, Y — вверх. Чертежи выполнены в одинаковом масштабе. Это условная платформа, не EPS80 и не OX NY-50.

Центр тяжести и реакции опор не заданы, поэтому на схемах нет стрелок равных сил и отметок «разрешено». Одинаковое расположение внешних границ не означает одинакового внутреннего распределения массы.

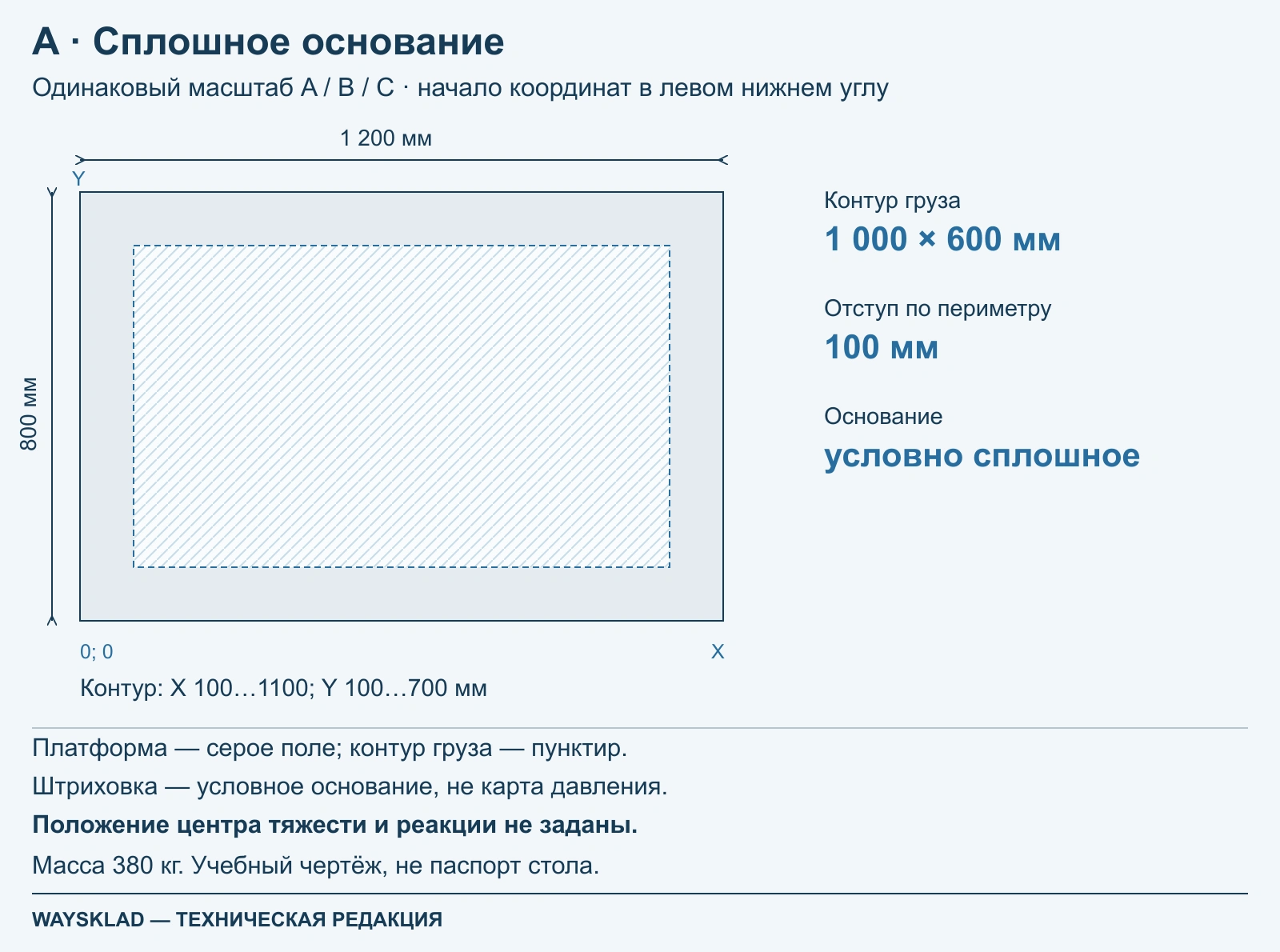

В варианте A контур занимает X от 100 до 1 100 мм и Y от 100 до 700 мм. Площадь прямоугольника — 600 000 мм², или 0,6 м². Это геометрия основания; допустимость устанавливают по реальному контакту, жёсткости и условиям конкретного стола.

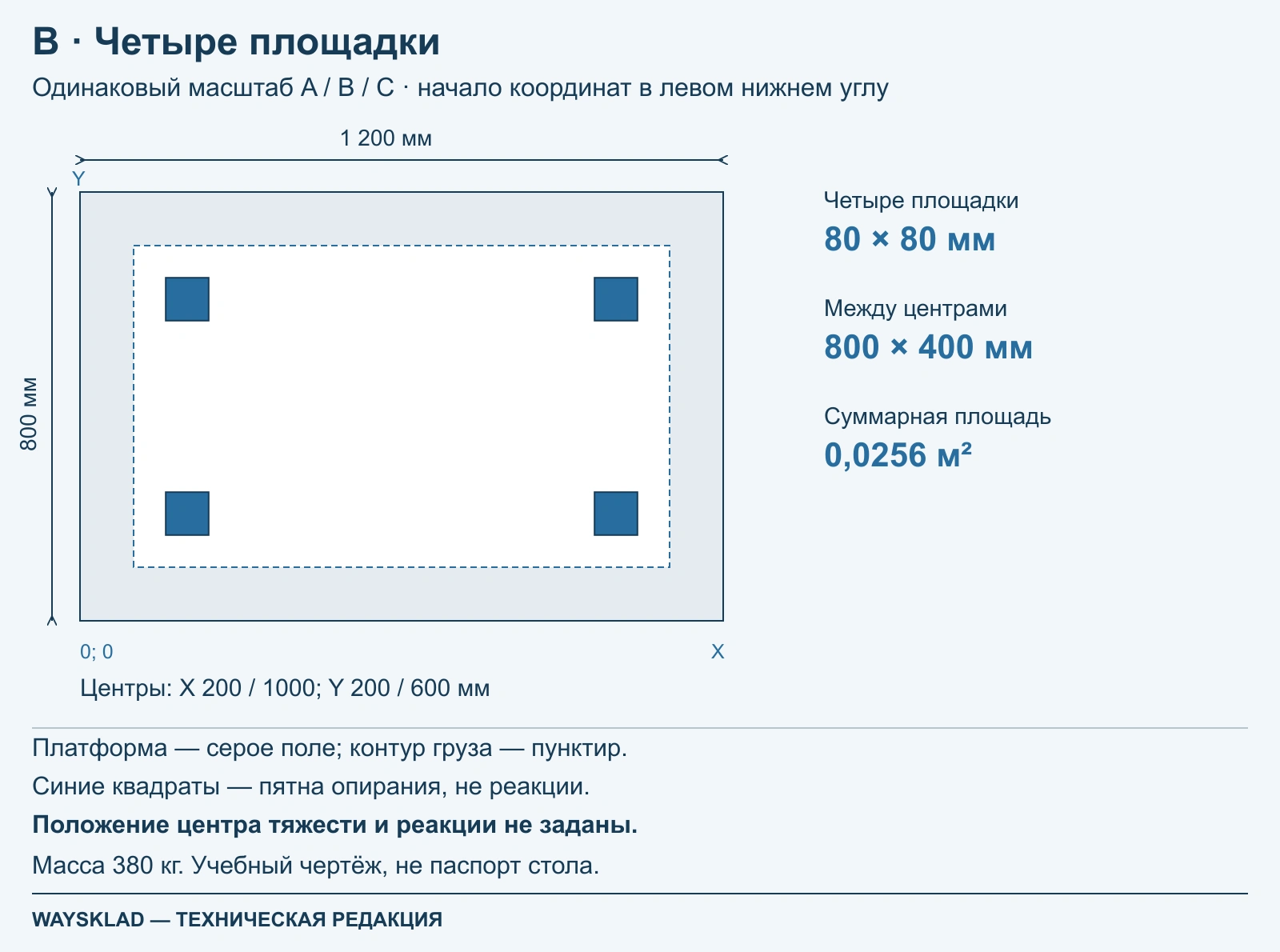

Центры опор: (200; 200), (1 000; 200), (200; 600), (1 000; 600) мм. Каждая площадка 80 × 80 мм, межцентровое расстояние 800 × 400 мм. Их суммарная геометрическая площадь: 4 × 80 × 80 = 25 600 мм² = 0,0256 м².

Нельзя делить допустимую массу стола пропорционально этой площади или считать каждую реакцию четвертью 380 кг. Нужны центр тяжести, жёсткость груза и платформы, фактический контакт и расчётная схема изготовителя. Даже четыре внешне одинаковые ножки могут опираться неодинаково.

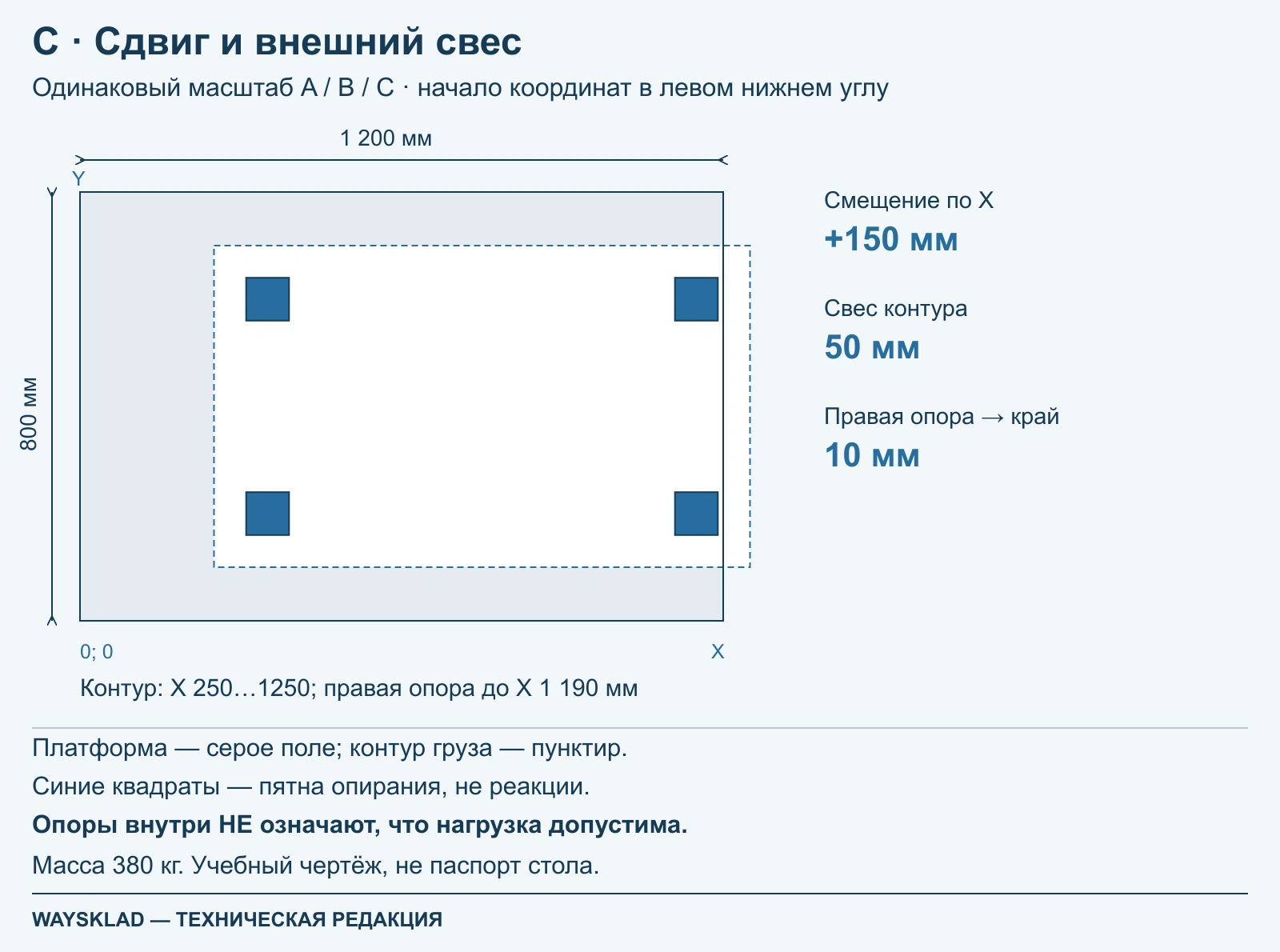

Сдвигаем комплект B вправо на 150 мм без изменения массы. Наружный контур теперь X 250…1 250 мм, поэтому выступ справа равен 1 250 − 1 200 = 50 мм. Центры опор: (350; 200), (1 150; 200), (350; 600), (1 150; 600) мм. Правая площадка заканчивается на X 1 190 мм; до границы остаётся 1 200 − 1 190 = 10 мм.

Итак, опоры всё ещё внутри, хотя наружный контур вышел за край. Ни нахождение опор внутри, ни небольшая величина свеса не подтверждают устойчивость и местную прочность. Это разные вопросы; выбранную модель нельзя одобрить одним измерением.

Геометрический центр прямоугольника не обязательно совпадает с центром тяжести. Тяжёлый мотор с одной стороны, ёмкость с переменным заполнением или несимметричная оснастка меняют положение результирующей нагрузки. Поставщику нужны координаты в плане, высота центра тяжести и возможный диапазон, а не только отметка посередине фотографии.

Опишите изменения: какие детали снимают первыми, перемещается ли инструмент, поворачивается ли изделие, может ли содержимое сдвинуться. Неизвестное положение сначала уточняют у изготовителя груза или с компетентным специалистом по согласованной методике. Не следует искать его пробным наклоном нагруженного стола.

Параметр «центр загрузки» вилочной техники нельзя автоматически подставить сюда. Подъёмный стол имеет другую конструкцию и условия нагрузки. Также не добавляйте к данным каталога собственный допустимый боковой момент: без сведений изготовителя это будет вымышленный предел.

Отдельный пример, не модель из каталога: платформа 1 220 × 610 мм и поддон 1 200 × 800 мм, стороны параллельны, расположение центрированное. По длине остаётся (1 220 − 1 200) / 2 = 10 мм с каждого конца. По ширине поддон выступает на (800 − 610) / 2 = 95 мм с каждой стороны. Ни 10 мм, ни 95 мм не назначены как безопасные значения.

Нужно дополнительно показать нижние элементы поддона, размещение груза на нём, доступ оператора и окружающее оборудование. Выступающий контур может столкнуться с ручкой, ограждением или соседним постом; его траекторию проверяют при всех рабочих положениях. Процент свеса или фотография «почти помещается» этого не заменяют.

Ограничения бывают прямыми. В руководстве Southworth LS Series, March 2017, рисунок 4 и раздел эксплуатации для указанных серий требуется центральное размещение без смещения и свеса; там же запрещена загрузка движущейся платформы. Это не универсальный паспорт всех столов, но такой запрет нельзя отменить произвольным процентом запаса или устным обещанием продавца. Для иной операции требуется предусмотренное изготовителем решение.

Не исправляйте несовпадение самодельным листом, удлинителем или противовесом. Дополнительная оснастка меняет массу и пути передачи усилий; её применение, крепление и ограничения должны быть согласованы для точного исполнения.

Фотография груза в рабочем положении не описывает загрузку. При перекатывании первая пара колёс или опор проходит край раньше остальных; часть комплекта остаётся на соседнем оборудовании. По доле длины, оказавшейся на платформе, нельзя назначать долю массы. Учитывают реальное положение опор, центр тяжести и всю схему перехода.

Одинаковая высота двух поверхностей не устраняет зазор и не делает их жёстко связанными. Тормоз передвижного стола не является стыковочным узлом. Для передачи нужны предусмотренные конструкцией сопряжение, фиксация и защита от защемления. Случайная доска или лист между поверхностями — не подтверждённый переход.

Передачу не совмещают с движением платформы вопреки инструкции. Работу у опасных зон и обслуживание выполняют по руководству точной машины; эта статья не содержит процедуры доступа под поднятую платформу. Если процесс требует иной кинематики, сначала меняют проект поста, а не обходят ограничения.

Путь усилий продолжается через конструкцию стола, основание или колёса и дальше в пол. Собственная масса стола нужна при оценке основания, хотя её не прибавляют второй раз к полезному грузу при сравнении с номиналом. Сумма масс не описывает нагрузку на отдельное колесо или анкер.

Основание, крепление, пол и допустимые воздействия проверяют для проекта установки. Это не расчёт перекрытия по фотографии и не основание уложить случайную плиту «для распределения». Сравнение самой организации поста — в статье о передвижном и стационарном подъёмном столе.

У передвижного OXLIFT EPS80 в текущей карточке указаны 800 кг и платформа 1100 × 610 мм; у стационарного OX NY-50 — 500 кг и 1300 × 800 мм. Более высокий номинал первой модели не означает более широкую площадку. Эти данные помогают начать сравнение, но не подтверждают ни одну из учебных схем A/B/C.

Для OX NY-50 запись размера 1300 × 800 × 80 мм не следует читать как толщину стального листа 80 мм: назначение третьего размера нужно уточнить по чертежу. На официальной странице другого стола, OXF-50, отдельно указаны 500 кг и 815 × 500 мм. Совпадение номинала с OX NY-50 не делает эти платформы взаимозаменяемыми.

Один запрос должен описывать один комплект и понятную операцию. При нескольких вариантах груза приложите отдельные схемы и отметьте наиболее тяжёлые условия. Указывайте единицы и базу координат; известные значения отделяйте от предположений.

Для неизвестного поля укажите, кто и по какому документу его уточнит. Не заполняйте нулём высоту центра тяжести или пустой строкой массу тары только ради законченной таблицы. Эскиз от руки с читаемыми размерами полезнее красивой картинки без базы измерений.

Подбираем грузовой стол для комплекта: деталь 320 кг, тара 25 кг, оснастка 35 кг, всего 380 кг. Наружный контур 1 000 × 600 мм, четыре площадки 80 × 80 мм. Их центры при исходном положении показаны на схеме B. Нужна проверка рабочего положения и передачи на соседний пост.

Центр тяжести в плане и по высоте пока неизвестен; уточняем у изготовителя изделия. Высота груза, жёсткость опор, отметки источника/приёмника, зазор и способ фиксации пока не подтверждены. Возможность перемещения стола с грузом не заявляем.

Просим указать, какие недостающие сведения нужны для выбора точной модели; предоставить условия допустимой нагрузки и передачи. Схемы 1 200 × 800 мм — учебные, не требование разрешить конкретный свес и не выбранный стол.

Это образец постановки вопроса, а не история клиента и не выполненная поставка. Пока остаются эти пробелы, результатом переписки должен быть перечень данных и ограничений, а не обещание «подойдёт».

Подтверждение должно опираться на документацию изготовителя и не противоречить ей. При расхождении уточняют исполнение или пересматривают решение. Переписка с продавцом не превращает запрещённую операцию в допустимую и не заменяет необходимый инженерный расчёт.

Когда схема груза подтверждена, следующий вопрос — ручной или электрический подъём по рабочему циклу. Скорость платформы не заменяет проверку пиковой загрузки и режима привода.

1. Сравнить только килограммы. Добавьте размеры контактов и последовательность операции.
2. Принять контур поддона за сплошной контакт. Покажите вид снизу, полозья и ножки.
3. Разделить массу поровну на четыре опоры. Передайте данные о центре тяжести и реальном опирании.
4. Назвать небольшой свес безопасным. Найдите условия точного исполнения, не выбирайте свой процент.
5. Проверить только конечное положение. Нарисуйте первое опирание на край и начало схода.
6. Заменить рабочую площадку общим габаритом. Сверьте обозначения на размерном чертеже.
7. Поставить дополнительный лист без согласования. Рассмотрите оснастку как изменение нагрузки и конструкции.
8. Считать уменьшение массы всегда облегчением режима. Проверьте смещение центра тяжести после снятия частей.

Начать можно с разделов передвижных и стационарных подъёмных столов. Для разговора о подборе подготовьте заполненные поля, размеры и фото реального груза; используйте контакты WaySklad. Если ограничение ещё неизвестно, так и укажите его, не превращая предположение в требование.

Эта статья не предлагает автоматический расчёт допустимой нагрузки, проект монтажа или испытание на объекте. Её результат — понятный запрос, по которому можно определить необходимость другого размера, специальной оснастки или иной организации процесса до заказа оборудования.

Источники проверены 25 сентября 2026 года: Southworth LS Series, March 2017, стр. 12–13; Bishamon MobiLift BX/BXB, BIC-BX-3/08, размерная таблица; официальная карточка OXLIFT OXF-50 и текущие карточки WaySklad, ссылки на которые приведены выше. Сведения одной серии не подменяют руководство другой.

Схемы и расчёты — самостоятельные учебные материалы технической редакции WaySklad, не данные испытаний и не расчёт прочности. Допустимые реакции, центр тяжести реального груза и разрешённая передача для EPS80/OX NY-50 здесь не подтверждены. Все три схемы требуют проверки применимости к выбранному исполнению.
