Передвижной гидравлический стол выбирают под всю операцию: загрузить → поднять → выполнить работу → выгрузить → переместить в разрешённом положении. Если не подтверждён хотя бы один переход, подходящих килограммов и высоты недостаточно.
Сначала определите массу и опирание, способ подачи, диапазон платформы и рабочую точку. Затем проверяйте передвижение, интенсивность, среду и комплектность. Такой порядок помогает не купить стол, который хорошо поднимает уже установленный груз, но который невозможно безопасно загрузить у вашего поста.
| Вопрос | Что зафиксировать | Когда вернуться к схеме процесса |
|---|---|---|
| Что лежит на столе? | Полный комплект, размеры, опоры и центр тяжести. | Нагрузка на край или малые опоры не подтверждена. |
| Как груз попадает наверх? | Реальный способ подачи и освобождения подающего устройства. | Нужен не предусмотренный конструкцией подхват с пола. |
| На какой высоте работают? | Min/max платформы и отметка действия над оснасткой. | Рабочая точка выходит за диапазон. |
| Что движется? | Стол с грузом, пустой стол или только сам груз. | Требуется режим движения, не описанный в руководстве. |
| Как часто повторяют? | Полный цикл, пик, удержание и паузы. | Интенсивность нельзя подтвердить документацией. |
Если ещё не выбран сам класс техники, начните со сравнения ножничной рохли, подъёмного стола и штабелёра. Здесь рассматриваем именно передвижную платформу для груза, не подъёмник для людей.
Груз и передача: параметры 1–5
1. Масса полного комплекта
Взвесьте груз вместе с тарой, прокладками и приспособлением. Проверьте самый тяжёлый момент операции, а не среднее за день. Номинальная грузоподъёмность — только первая проверка: её условия должны совпадать с размещением нагрузки.

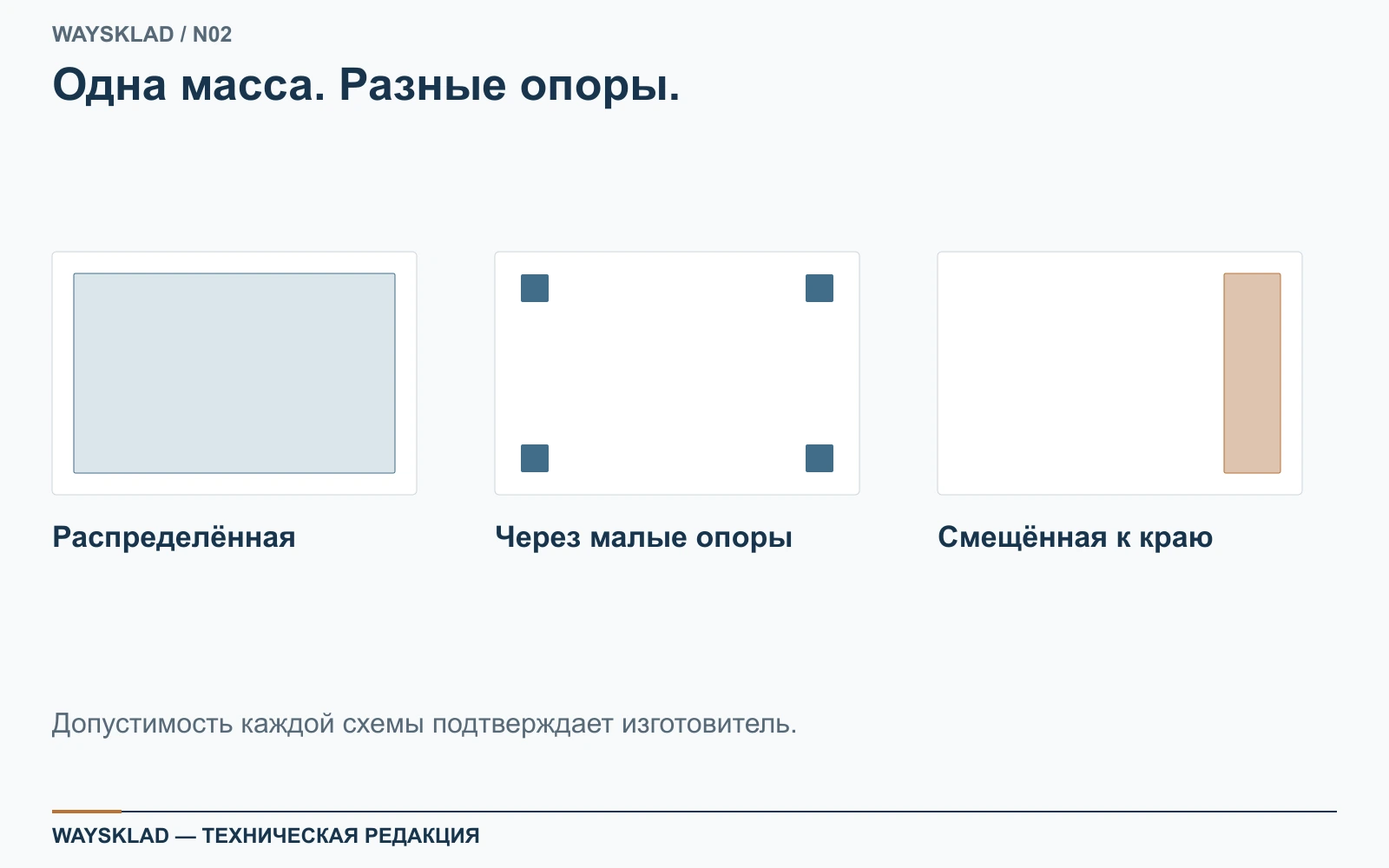

2. Опоры и центр тяжести
Покажите производителю площадь контакта, ножки, полозья и смещение массы. Четыре ножки не означают четыре равные реакции. Тяжёлая деталь на малых опорах требует подтверждения местной нагрузки; удобная сумма килограммов этого не доказывает.
3. Платформа и контур груза
Снимите размеры площадки, опирания и самого груза отдельно. Свес влияет на доступ и устойчивость, но универсального допустимого процента нет. Проверьте, не цепляет ли выступающий груз человека, ручку или соседнее оборудование при изменении высоты.
Три одинаково масштабированные схемы и рабочий лист собраны в разборе платформы и распределения груза: наружный контур, пятна опирания и свес проверяются раздельно.

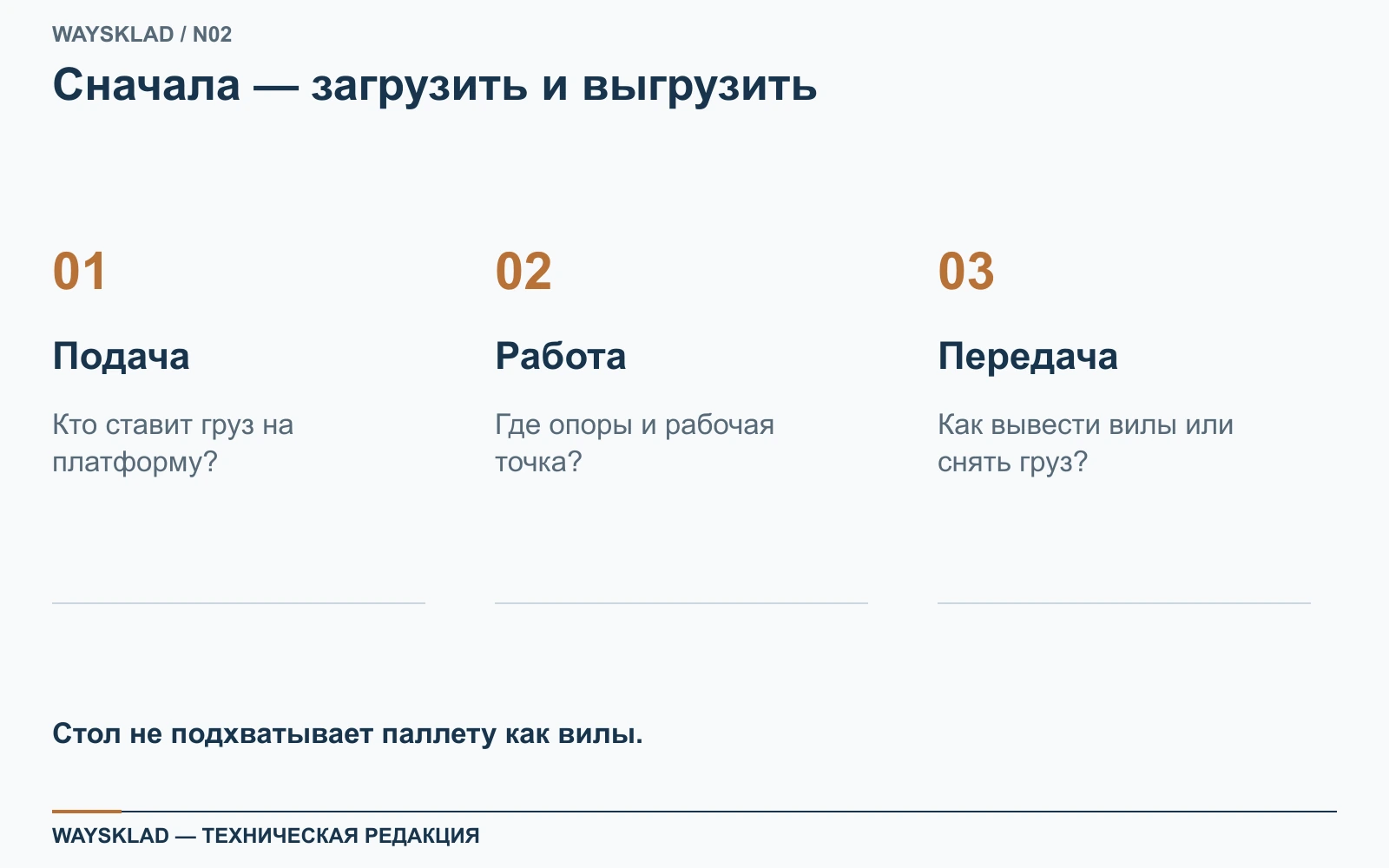

4. Способ загрузки
Сплошная платформа не въезжает под паллету как вилы. Заранее определите, кто и чем поставит груз сверху. Если подачу делает погрузчик, проверяют возможность вывести вилы после установки; если груз перекатывают, нужны согласованные переход и опирание.
5. Способ выгрузки
Одинаковая отметка двух поверхностей не устраняет щель и боковое усилие. Тормоз колёс не превращает стол в закреплённый стыковочный узел. Согласуйте способ передачи, фиксацию и устойчивость до покупки, без самодельных мостиков и упоров.
Диапазон высоты: параметры 6–7
6. Минимальная высота
Измерьте нижний уровень получения и отдачи груза. Слишком высокая сложенная платформа не сможет принять груз с низкого поста, даже если её ход большой. Уточняйте, от какой базы дана высота и входят ли в размер колёса.
7. Верхняя отметка и ход
Нужны hmin и hmax от одной базы. Ход равен их разности, но сам по себе не определяет доступный интервал. Если работа идёт над грузом, к платформе добавляются оснастка и высота нужной точки детали.
Конструкция и рабочий цикл: параметры 8–12
8. Ножничная схема
Одно- и многоступенчатые ножницы отличаются компоновкой и рабочим диапазоном. Число ступеней подтверждают изображением и документом точной модели, а не буквой D в названии. Ножничную зону не используют для доступа, хранения и импровизированной опоры.
9. Привод подъёма и передвижения
Это два разных вопроса. Электрогидравлический подъём снимает работу педалью, но машина может перемещаться вручную. Проверьте каждый привод отдельно; батарея в описании ещё не означает тяговый двигатель.
10. Полный цикл и интенсивность
Посчитайте загрузку, подъём, работу, выгрузку, опускание и возврат. Затем сравните пик повторений с допустимым режимом производителя. Один быстрый подъём без данных по паузам не подтверждает непрерывную работу всю смену.
Сопоставить насос и привод на одной операции поможет сравнение ручного и электрического подъёма по полному циклу. В нём отдельно учитываются пиковый поток, включения двигателя и работа оператора.
11. Управление и удержание
Сверьте органы подъёма/спуска, остановку, обзор платформы и требования к удержанию. Нужная точность высоты должна быть согласована для операции. Не обещайте отсутствие просадки в миллиметрах без документа и не регулируйте клапаны для обхода ограничений.
12. Высота именно рабочей точки
Выберите удобную точку действия с учётом человека, усилия и доступа, затем вычислите положение платформы. Верх коробки, зона сборки и поверхность стола — разные отметки. Универсальные 800, 900 или 1000 мм не подходят для любой операции.
Передвижение: параметры 13–16
13. Разрешённое транспортное положение
Руководство должно прямо описывать перемещение с грузом, его положение и ограничения. Возможность катить стол не разрешает ехать на любой высоте. Не назначайте «безопасную» высоту по аналогии с рохлей; при отсутствии данных режим не подтверждён.
14. Колёса, пол и усилие
Проверьте весь маршрут с разрешённым грузом: швы, пороги, повороты и загрязнения. Диаметр и материал колёс влияют на перемещение, но не гарантируют лёгкое толкание одной рукой. Условия пола должны соответствовать инструкции и организации рабочего места.
15. Тормоза и остановка у поста
Уточните, какие колёса блокируются и что делает тормоз. Он не подтверждает точную фиксацию относительно станка и не разрешает работу на уклоне. Для боковой передачи могут потребоваться специально предусмотренные решения.

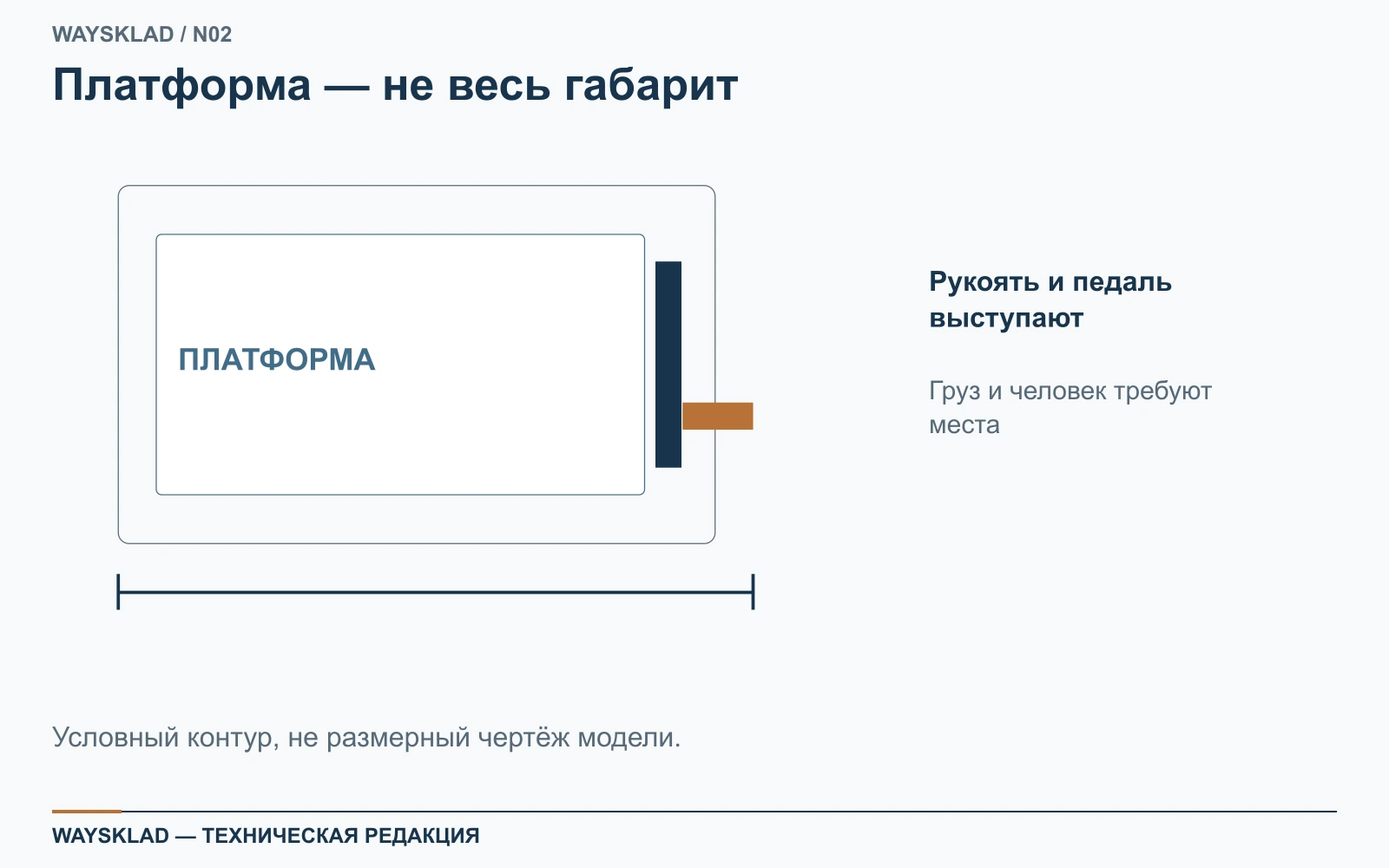

16. Полный габарит и маршрут
Измерьте корпус с рукоятью, педалью, грузом и местом человека. Платформа может пройти в дверь, а ручка или поворот — нет. Массу стола с грузом и колёсные реакции учитывают при проверке основания; их нельзя равномерно разложить по площади столешницы.
Среда и документы: параметры 17–18
17. Среда и исполнение
Температура, вода, химия и требования чистоты относятся ко всей машине. Нержавеющая площадка не означает нержавеющие ножницы, колёса и гидроузел. Не переносите маркировку отдельного компонента на весь стол.
18. Документы и комплектность
До оплаты запросите точную модификацию, руководство, ограничения нагрузки и движения, комплектацию и условия обслуживания. Для электроподъёма отдельно проверьте батарею и зарядное устройство. Доступность запасных частей и сервиса фиксируют в предложении, а не предполагают по бренду.
Четыре коротких расчёта перед выбором
1. Масса комплекта. Учебные значения: груз 220 кг + приспособление 35 кг + тара и упаковка 15 кг = 270 кг. Стол с номиналом 300 кг проходит только арифметическую проверку массы. Опоры, центр тяжести и динамику передачи это не подтверждает.

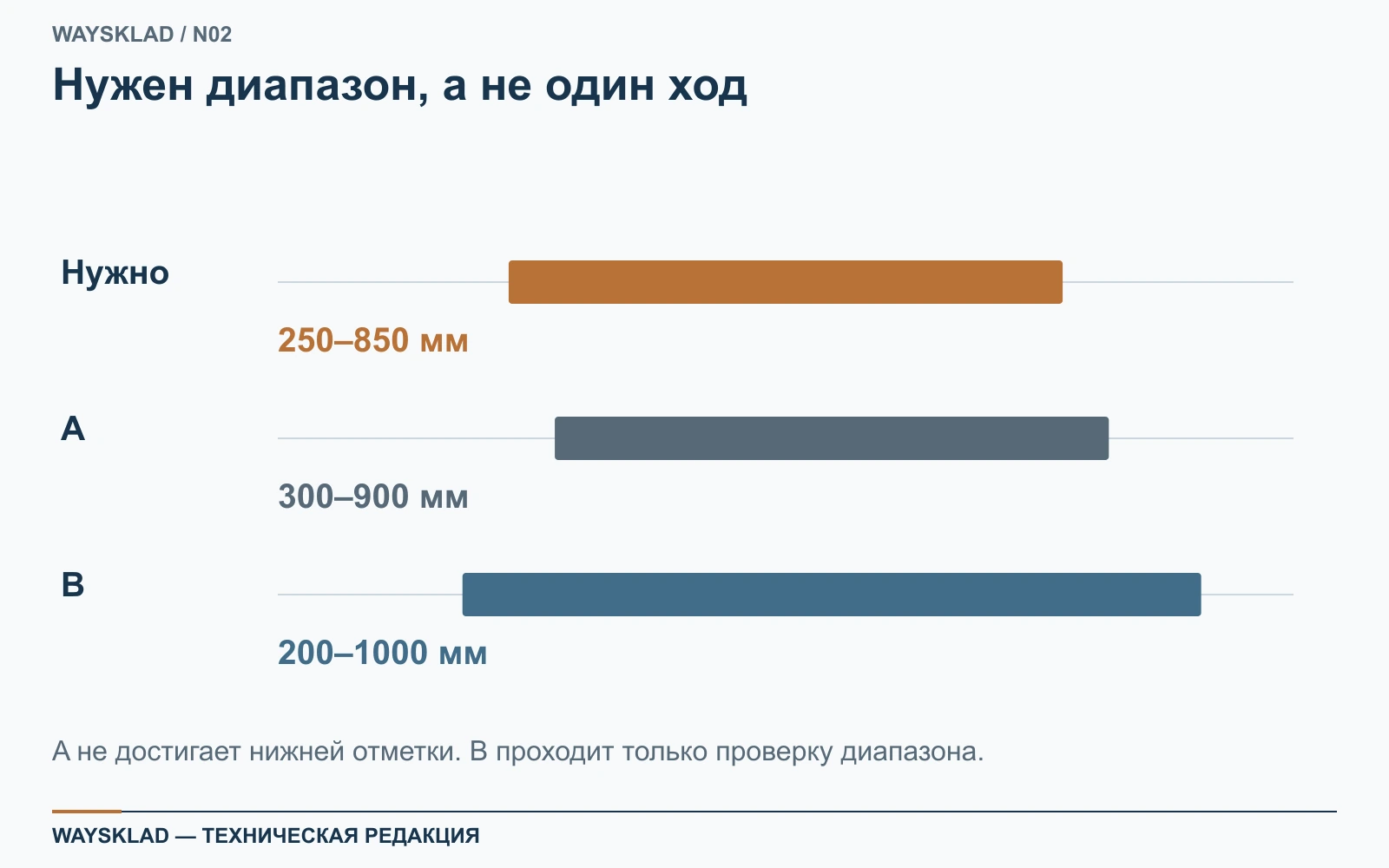

| Вариант | Диапазон платформы | Ход | Проверка диапазона |
|---|---|---|---|
| A | 300–900 мм | 600 мм | Нижняя отметка 250 мм недостижима. |
| B | 200–1000 мм | 800 мм | Обе заданные отметки попадают в интервал; остальные проверки остаются. |

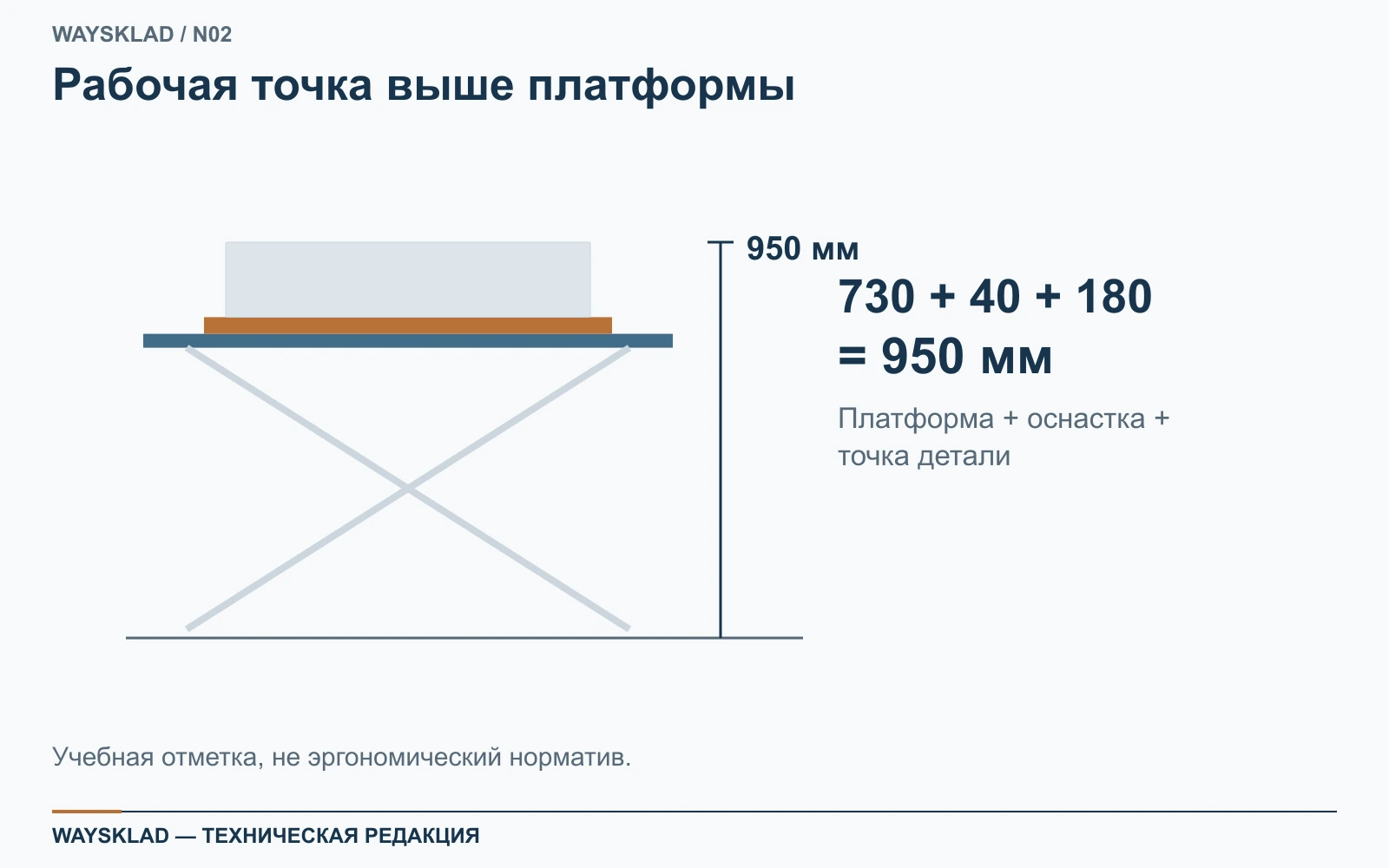

3. Рабочая точка. В учебной задаче действие нужно выполнять на 950 мм от пола, оснастка занимает 40 мм, нужная точка детали находится ещё на 180 мм выше. Платформа нужна на 950 − 40 − 180 = 730 мм. Цель 950 мм задана условием, не нормой для всех работников.
| Этап | Ножной подъём A | Электроподъём B |
|---|---|---|
| Загрузка | 40 | 40 |
| Подъём | 30 | 10 |
| Рабочая операция | 90 | 90 |
| Выгрузка | 35 | 35 |
| Опускание | 15 | 15 |
| Возврат к готовности | 30 | 30 |
| Итого | 240 | 220 |
Теоретический темп непрерывного повторения: 3600 / 240 = 15 и 3600 / 220 = 16,4 операций/ч. На 60 операциях разница — 20 минут. Данные условные: они не задают допустимое число подъёмов производителя и не превращают время в автоматическую экономию денег.
Что можно подтвердить по реальным карточкам
| Модель | Проверенные ориентиры | Что не считать подтверждённым |
|---|---|---|
| OXLIFT OXF-50 | Номинал 500 кг; платформа 815×500 мм; нижняя/верхняя отметки 280/900 мм по официальной карточке. | Полная длина расходится между источниками. Для маршрута нужен актуальный габаритный чертёж. |
| OXLIFT OXFD-50 | Номинал 500 кг; площадка 905×500 мм; ножной подъём. | Встречаются 350/360 мм снизу и 1300/1500 мм сверху. До паспорта не выбирать по этим высотам и не вычислять ход. |
| OXLIFT EPS80 | Номинал 800 кг; площадка 1100×610 мм; 460–1100 мм; электрический подъём. | Передвижение ручное. Электроподъём не подтверждает самоходность, сменную автономность или допустимость любого распределения груза. |
Карточки: OXF-50, OXFD-50, EPS80. Посмотреть ассортимент: подъёмные столы и передвижные столы. Цены и наличие уточняются в текущем предложении; статья не фиксирует их.
Шесть сценариев для проверки операции
| Задача | Особенность | Главная проверка |
|---|---|---|
| Упаковочный пост | Короба подают сверху, уровень меняется по мере работы. | Рабочая точка, доступ к дальней стороне, min/max и число корректировок. |
| Узел на четырёх ножках | Общая масса небольшая, контакт с платформой локальный. | Схема опор, центр тяжести и допустимые местные нагрузки. |
| Передача между двумя поверхностями | Высоты совпали, но нужно сдвинуть груз через край. | Щель, переход, фиксация и боковое усилие; один тормоз недостаточен. |
| Паллета стоит на полу | Сплошную платформу нельзя завести под неё. | Другой способ загрузки или иной класс оборудования; не импровизированный подъезд. |
| Повторяющаяся сборка | Подъёмов много, значительная часть цикла — сама работа. | Электроподъём и режим повторений по документации; измерить полный цикл. |
| Несколько постов и влажный маршрут | Нужны двери, повороты и совместимое исполнение. | Полный контур, транспортное положение, колёса, среда и инфраструктура. |
Десять ошибок при подборе
- Сравнить только номинальные килограммы, забыв оснастку и способ опирания.
- Подменить полные габариты размером платформы.
- Выбрать по ходу, не проверив нижнюю и верхнюю отметки.
- Приравнять высоту стола к высоте рабочей точки на детали.
- Не продумать загрузку платформы с пола.
- Разрешить перекатывание груза через край только потому, что включён тормоз.
- Принять электроподъём за самоходность.
- Планировать движение с поднятым грузом без разрешения руководства.
- Перенести режимы, размеры или число ножниц с похожей модели.
- Сравнить цену без зарядного устройства, нужной оснастки и организации рабочего места.
Как оформить требования без догадок
| Требование | Данные объекта | Чем подтвердить |
|---|---|---|
| Груз и опирание | Масса, габарит, схема опор, центр тяжести. | Паспортное условие нагрузки и согласование конкретной схемы. |
| Загрузка и выгрузка | Источник, приёмник, способ передачи и боковое действие. | Согласованная схема перехода и фиксации. |
| Высоты | Нижняя/верхняя платформа и рабочая точка. | Габаритный чертёж с единой базой. |
| Передвижение | Груз, положение, пол, маршрут. | Руководство с разрешённым режимом. |
| Повторяемость | Пиковые циклы, удержание, паузы. | Допустимый режим конкретной модели. |
| Комплект | Оснастка, батарея/зарядка при наличии, документы. | Спецификация поставки и условия сервиса. |
- Что делают с грузом и где начинается/заканчивается цикл.
- Максимальная масса груза, тары и оснастки по отдельности.
- Размеры, центр тяжести, опоры и возможный свес.
- Как груз попадёт на платформу; фото исходной точки.
- Как груз покинет платформу; фото приёмной точки.
- Нижняя и верхняя отметки от обозначенной базы.
- Высота оснастки и рабочей точки над платформой.
- Число подъёмов, время удержания и пиковая последовательность.
- Длина маршрута, двери, повороты, пол и швы.
- Требуемый режим движения с грузом.
- Температура, вода, химия, питание и место зарядки.
- Точные кандидаты и перечень нужных подтверждений в комплекте документов.
Отправьте заполненные данные и фотографии поста через контакты WaySklad. В ответном предложении полезно отдельно отметить подтверждённые условия и вопросы, для которых ещё нужен паспорт или согласование производителя. Не вводите стол в работу, если нужный режим остаётся неизвестным.
Смежная задача: сравнение передвижного и стационарного поста по полному циклу.
Частые вопросы
Гидравлический стол обязательно поднимается ногой?
Нет. Гидравлический механизм может иметь ручной или электрический привод насоса. Способ передвижения проверяют отдельно.
Стол с электроподъёмом едет сам?
Не обязательно. Например, официальное описание EPS80 прямо указывает ручное передвижение. Наличие батареи само по себе не подтверждает тяговый привод.
Можно ли поставить на стол груз его номинальной массы?
Только при предусмотренных изготовителем условиях. Нужно учесть тару и оснастку, расположение центра тяжести, опоры и способ передачи.
Можно ли загрузить обычный стол рохлей с пола?
Сплошная высокая платформа не подхватывает поддон как вилы. Нужен заранее предусмотренный способ передачи или другое оборудование; импровизированная рампа не является решением по умолчанию.
Достаточно ли размера столешницы для проверки двери?
Нет. Учитывают полный корпус, рукоять, педаль, груз, человека и поворот, а не только платформу.
Чем ход отличается от высоты подъёма?
Ход — разность верхней и нижней отметок от одной базы. Стол с достаточным ходом может не достигать нужной нижней точки.
Какая высота удобна для сборки?
Нужно определить рабочую точку для конкретного действия и человека, затем вычесть высоту оснастки и детали. Одна высота платформы не подходит всем процессам.
Можно передвигать стол с поднятым грузом?
Только в режиме, прямо разрешённом руководством точной модели. Универсальную транспортную высоту по аналогии с другой техникой не назначают.
Тормоз заменяет фиксацию у станка?
Нет такого общего правила. При боковой передаче отдельно проверяют устойчивость, зазор, усилие и требуемую стыковку.
Что делать, если высоты в карточках различаются?
Запросить актуальный паспорт и чертёж поставляемой модификации. До уточнения не выбирать удобное число и не рассчитывать по нему ход.
Источники и границы применения
Проверено 19 сентября 2026 года: Bishamon MobiLift, брошюра BX/BXB, официальные карточки OXF-50, OXFD-50 и EPS80. Брошюра поясняет терминологию, но не заменяет актуальную инструкцию OXLIFT. Расчёты учебные; материал не является проектом рабочего поста или разрешением на эксплуатацию.
