Электротележка с платформой или без: выбор по длине маршрута

Две электротележки могут везти одинаковую паллету, но давать разный результат смены. На коротком участке с дверью и сканером платформа добавляет действия; на повторяющемся рейсе между зонами она убирает значительную часть ходьбы. Поэтому вопрос «с какого расстояния нужна платформа» начинается не с готового числа, а с измерения полного цикла. Ниже — методика для закупщика, логиста и начальника смены: какие данные снять, как проверить рабочий габарит, сопоставить время и зарядку, провести одинаковый тест и не принять свободные минуты за денежную экономию. Все числовые примеры условные; они показывают расчёт, но не обещают производительность конкретной модели.

Речь о горизонтальной перевозке паллет электротележкой с малым транспортным подъёмом. Это не выбор штабелера для стеллажа и не сравнение поломоечных машин. Если ещё выбираете ручной или электрический привод, начните с сравнения гидравлической и электрической тележки. Общие характеристики разобраны в 18 параметрах самоходной тележки; здесь фокус — место оператора и экономика рейса.

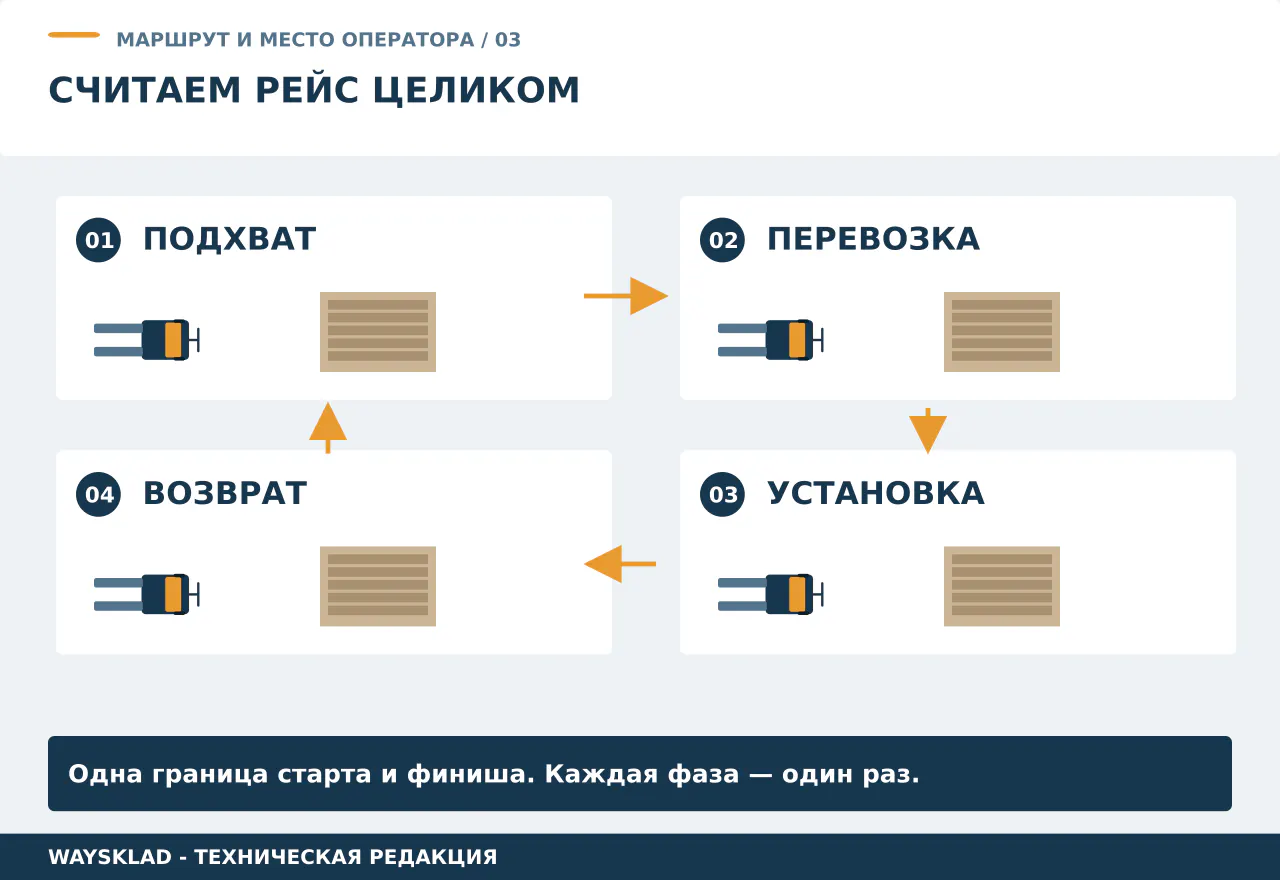

Выберите повторяемое действие с одинаковым началом и концом: подвести машину, захватить паллету, приподнять до разрешённого транспортного положения, перевезти, установить, вывести вилы и вернуться. Отдельно отметьте ожидание и ручные операции. Снимайте обычную смену и пик; усреднение разных маршрутов скрывает узкое место. Для каждого сегмента запишите метры, секунды, груз и разрешённый режим, затем соберите цикл из непересекающихся частей.

Gtechnical = Gload ∧ Gpallet ∧ Gdimensions ∧ Gaisle ∧ Gfloor ∧ Gslope ∧ Gbraking ∧ Gtraffic ∧ Gbattery ∧ Gdocuments. Это редакционная запись одновременных проверок груза, поддона, размеров, прохода, пола, уклона, торможения, потоков, батареи и документов. Все условия обязательны; неизвестное значение не означает «да». Второй фильтр — выигрыш полного цикла либо согласованный эргономический эффект. Большая скорость не компенсирует непригодную геометрию.

M0–M5 — не официальный стандарт и не автоматический конфигуратор. Класс присваивают устойчивой операции, а не всему складу. Ниже нет универсальной границы в метрах.

Выберите одинаковую точку старта и возврата, например перед зоной подхвата. Не сравнивайте один вариант до выгрузки, а другой до возвращения: такая разница границ создаёт ложную экономию.

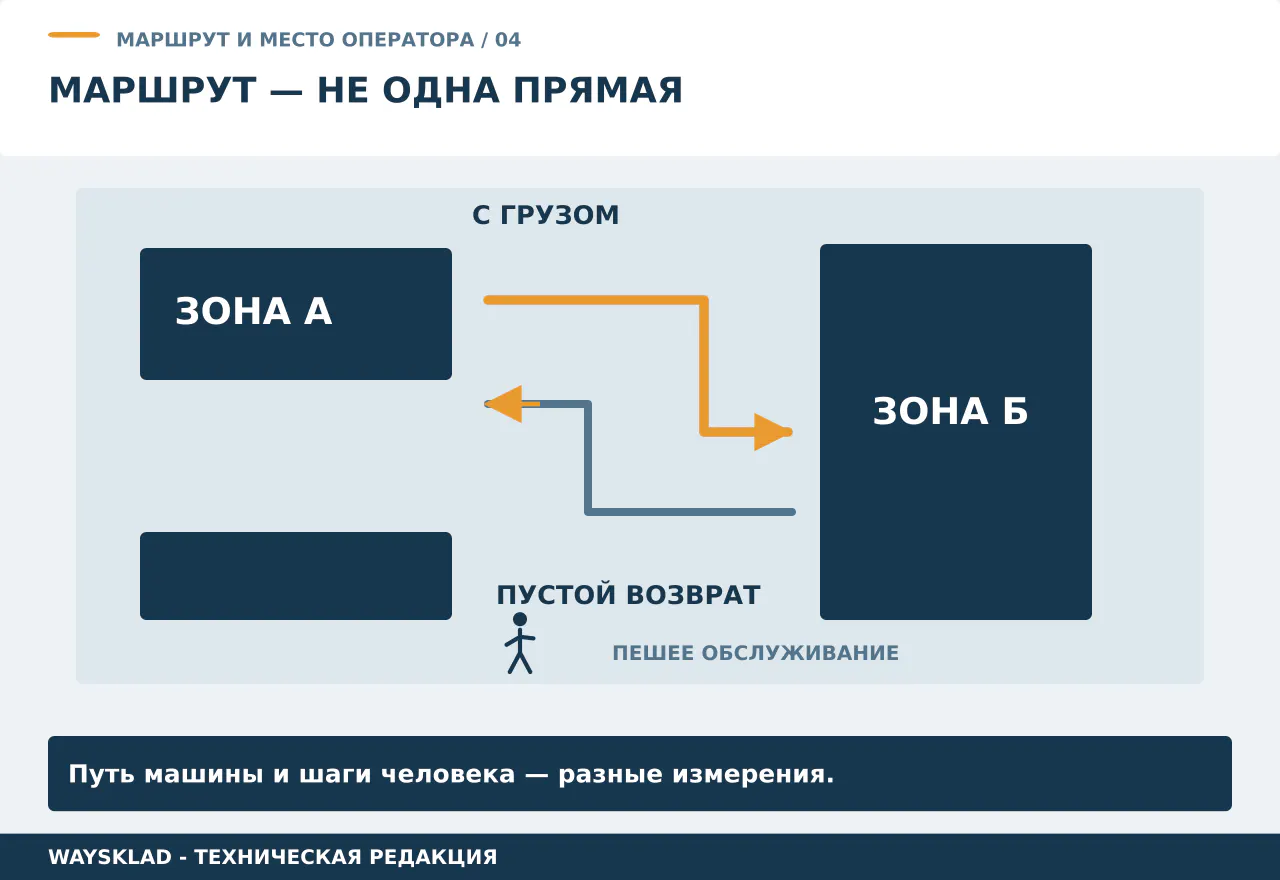

Пройдите фактическую траекторию колёс через повороты, а не расстояние между точками на плане. Запишите обычный и пиковый вариант с объездом; тяжёлый груз может требовать иного разрешённого режима.

Измерьте пустой возврат отдельно. Он может проходить по другому коридору, включать разворот и очередь. Если обратный рейс загружен, учитывайте это как другую операцию, а не бесплатный возврат.

Выделите подвод к паллете, корректировки, объезды и поездку за батареей. Один метр включается только в один сегмент; вспомогательные поездки смены не приписывают каждому рейсу автоматически.

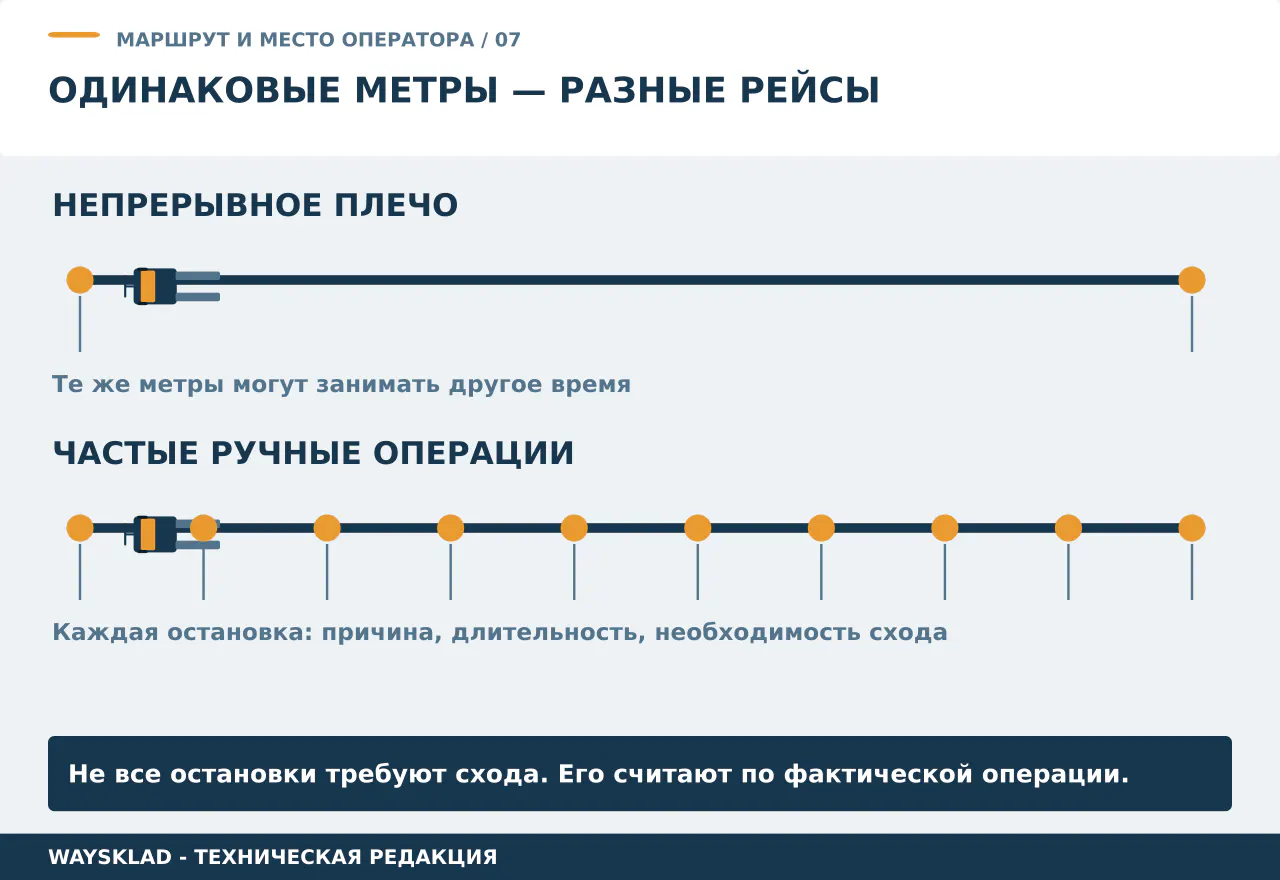

Посчитайте остановки и их причины: сканирование, пропуск людей, ворота, документы. Разделите обязательную операцию и случайную очередь. Быстрая тележка не открывает закрытую дверь и не устраняет ожидание участка.

Снимите несколько типичных периодов и отдельно пик. Средние паллеты за день скрывают час перегрузки; план мощности должен выдерживать согласованный такт, а не только суточную сумму.

Измеряйте время движения при разрешённом режиме с грузом и без него. Паспортный максимум не равен средней скорости: разгон, торможение и повороты часто занимают большую часть короткого плеча.

Зафиксируйте, где сотрудник действительно покидает платформу и сколько времени занимает возвращение в разрешённое положение. Не предполагайте сход у каждой остановки и не исключайте его там, где требуется ручная операция.

Считайте подходы к грузу, сканеру, воротам и месту парковки. У платформы пеший путь не нулевой. Снижение ходьбы полезно само по себе, но не доказывает увеличение выпуска склада.

Учитывайте поддон, упаковку и груз, проверяйте центр тяжести и устойчивость. Номинал 2000 кг не разрешает любой двухтонный груз. Для сравнения используйте одну паллету, допустимую обеим машинам.

Проверьте вход, опирание, свес и возможность полностью вывести вилы. Нестандартный или повреждённый поддон сначала решают как ограничение груза: платформа оператора его не исправляет.

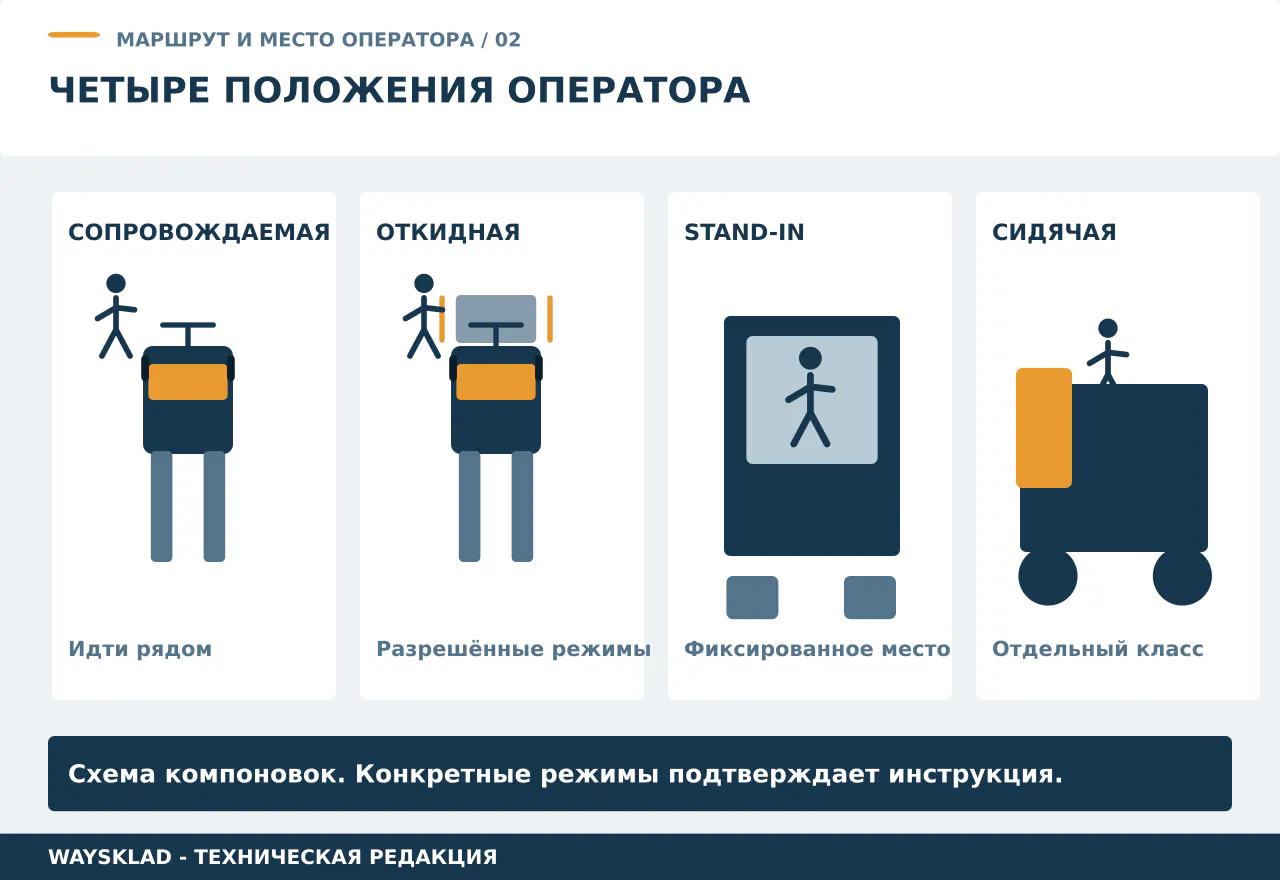

Различайте складную подножку, фиксированное место стоя и кабину. Пешее управление платформенной моделью допускается только её инструкцией; наличие рукоятки на фото не доказывает совместимость режимов.

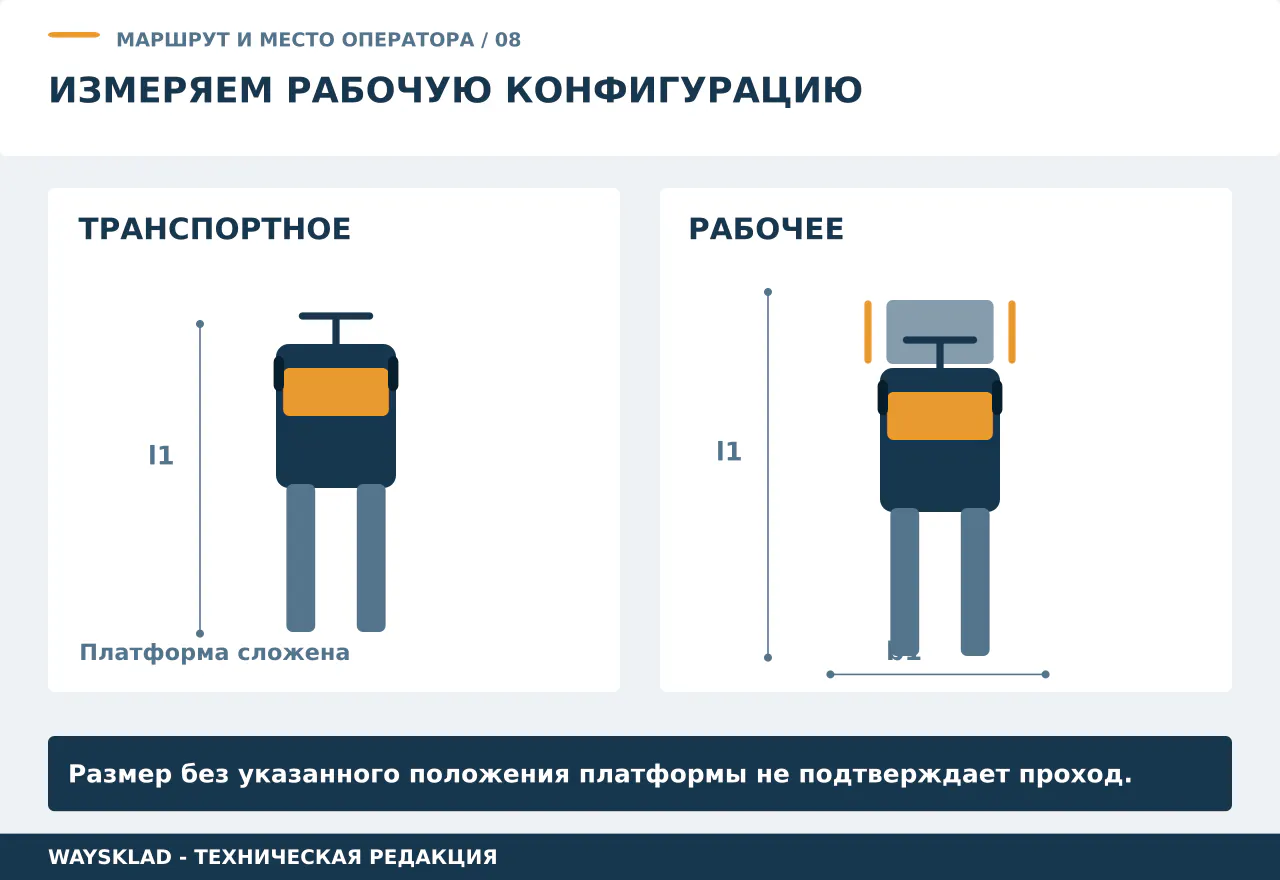

Получите чертёж с открытой платформой, рабочими ограждениями, рукояткой и грузом. Размер сложенной машины для хранения не отвечает на вопрос, поместится ли оператор в узком повороте.

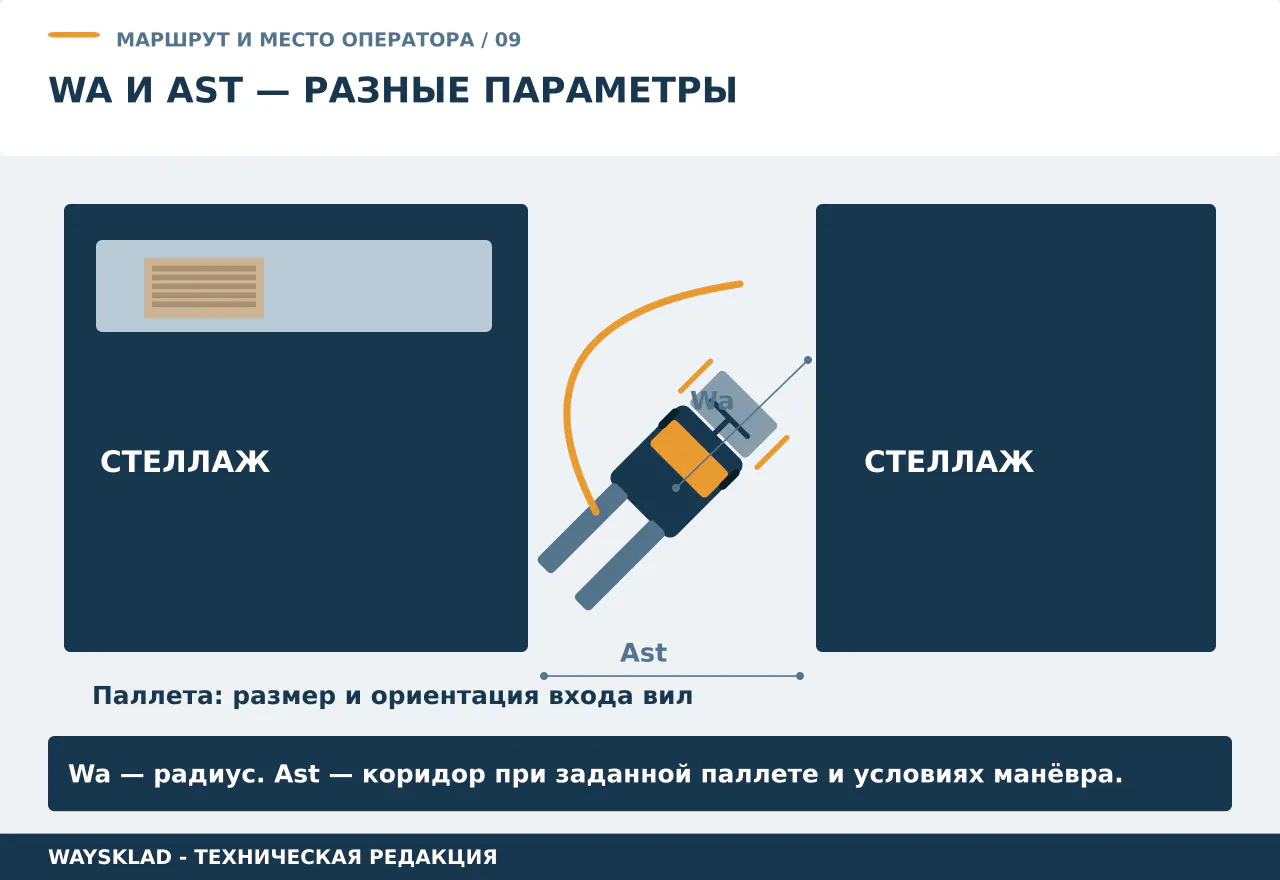

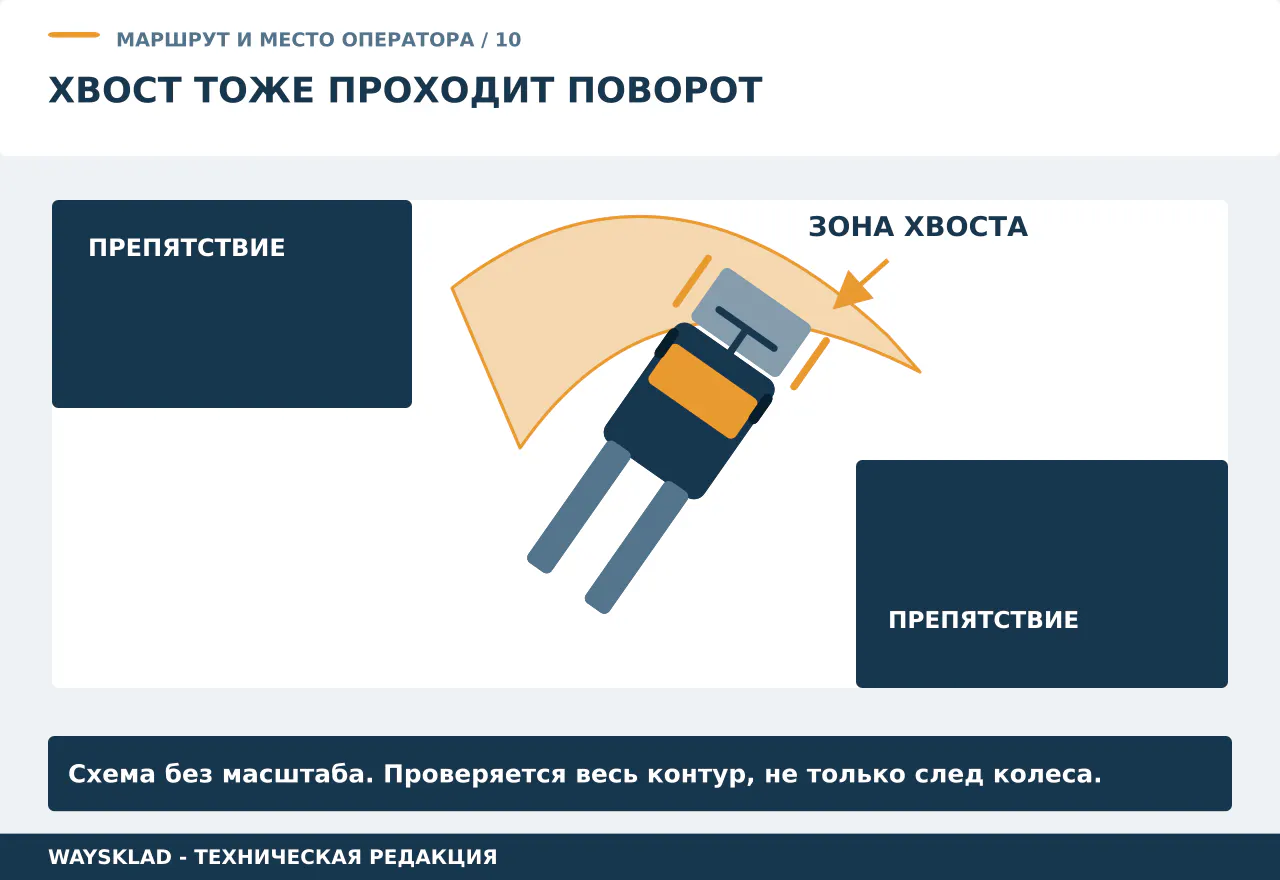

Wa проверяйте для нужной конфигурации, а наружную огибающую — с грузом и рабочим местом. След колеса не равен безопасному контуру; задняя площадка тоже смещается к препятствию.

Сравнивайте значения только при одинаковой паллете и ориентации входа. Ast не равен прямому проходу между стенами. Зазоры и условия манёвра согласуют по документации и плану объекта.

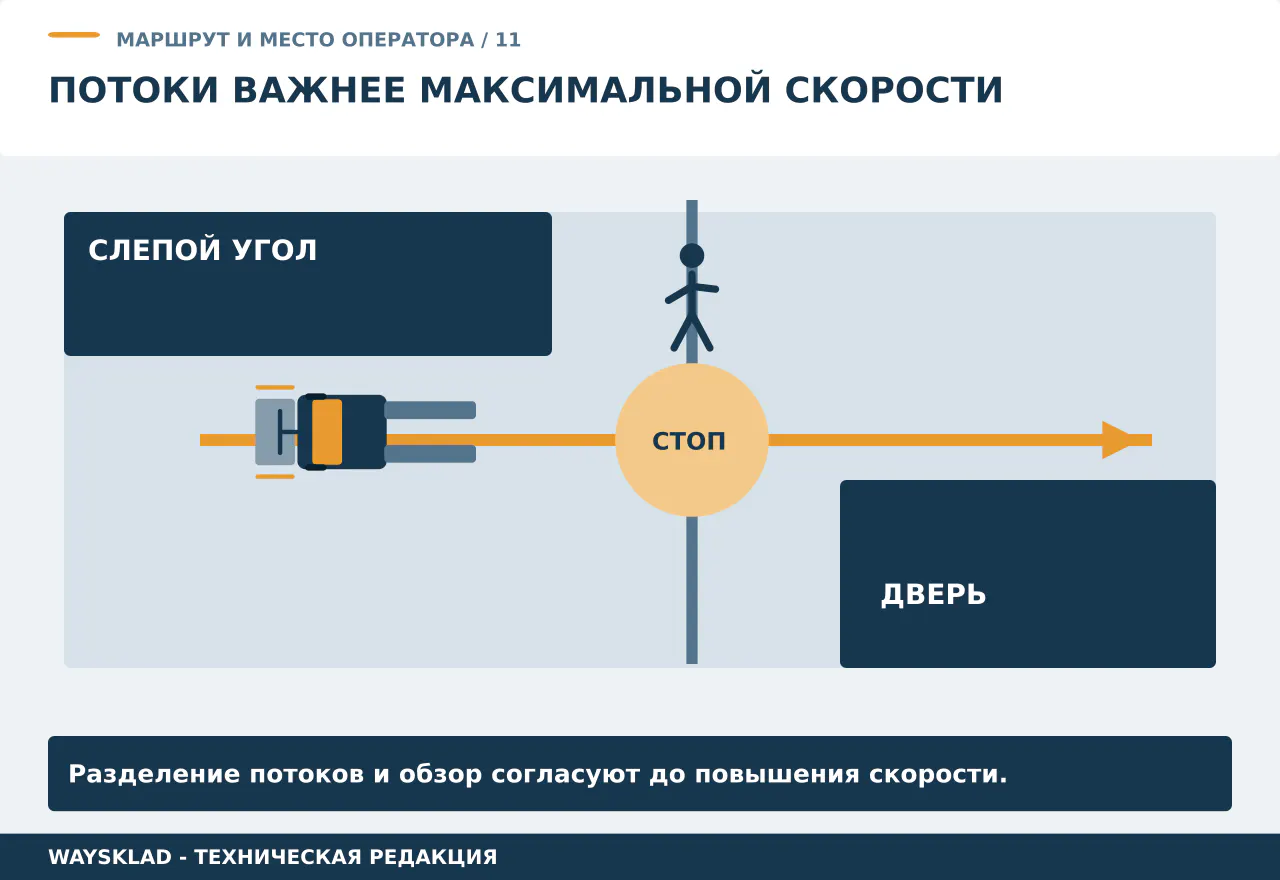

Нанесите двери, слепые углы и встречную технику. Определите правила разъезда и скорость по зонам. При неразделённых потоках сначала меняют организацию движения, а не покупают более быстрый привод.

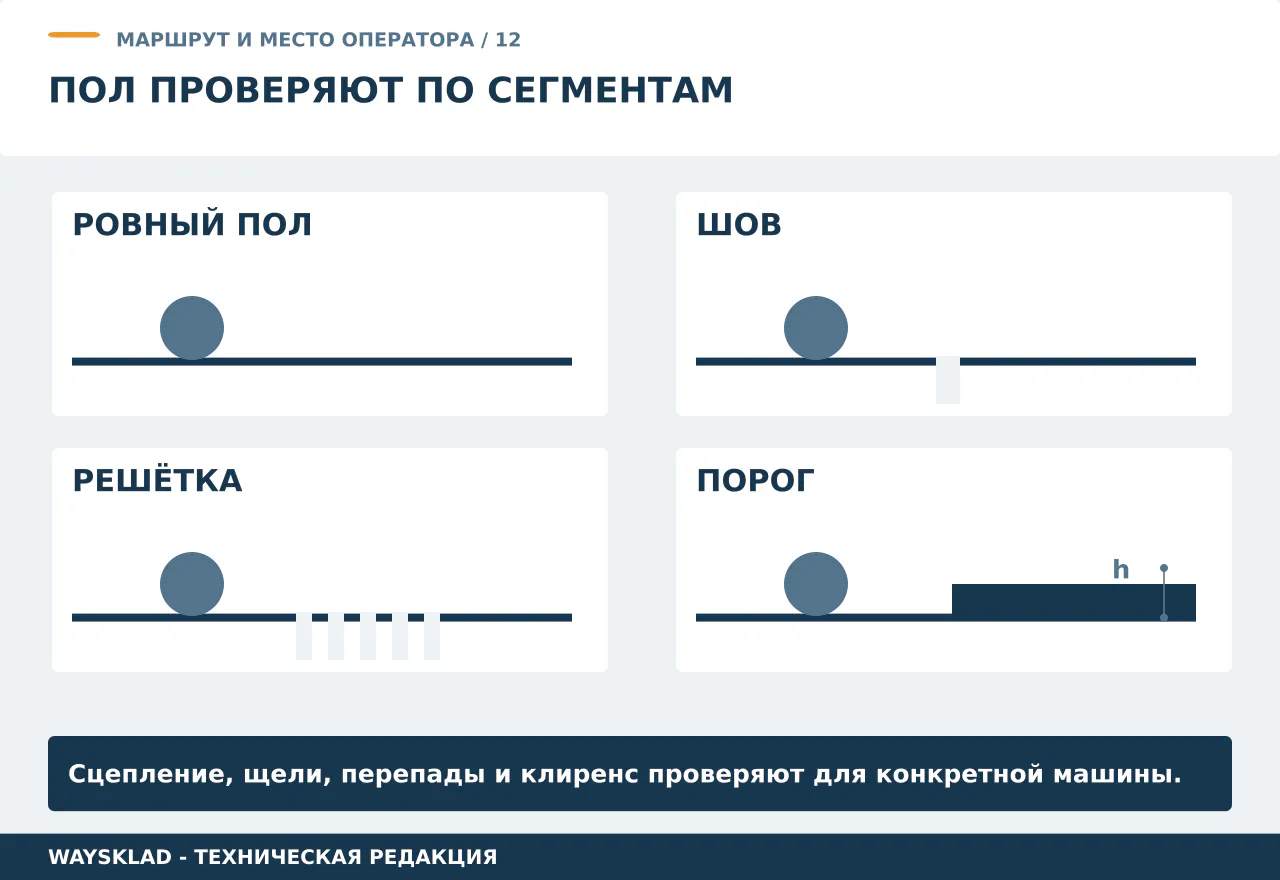

Осмотрите каждый участок, включая мокрый пол и крошку. Запишите ширину щелей и перепады. Проверка сцепления и остановки важнее слов «полиуретановые колёса» в карточке; опасное препятствие не преодолевают испытанием на удачу.

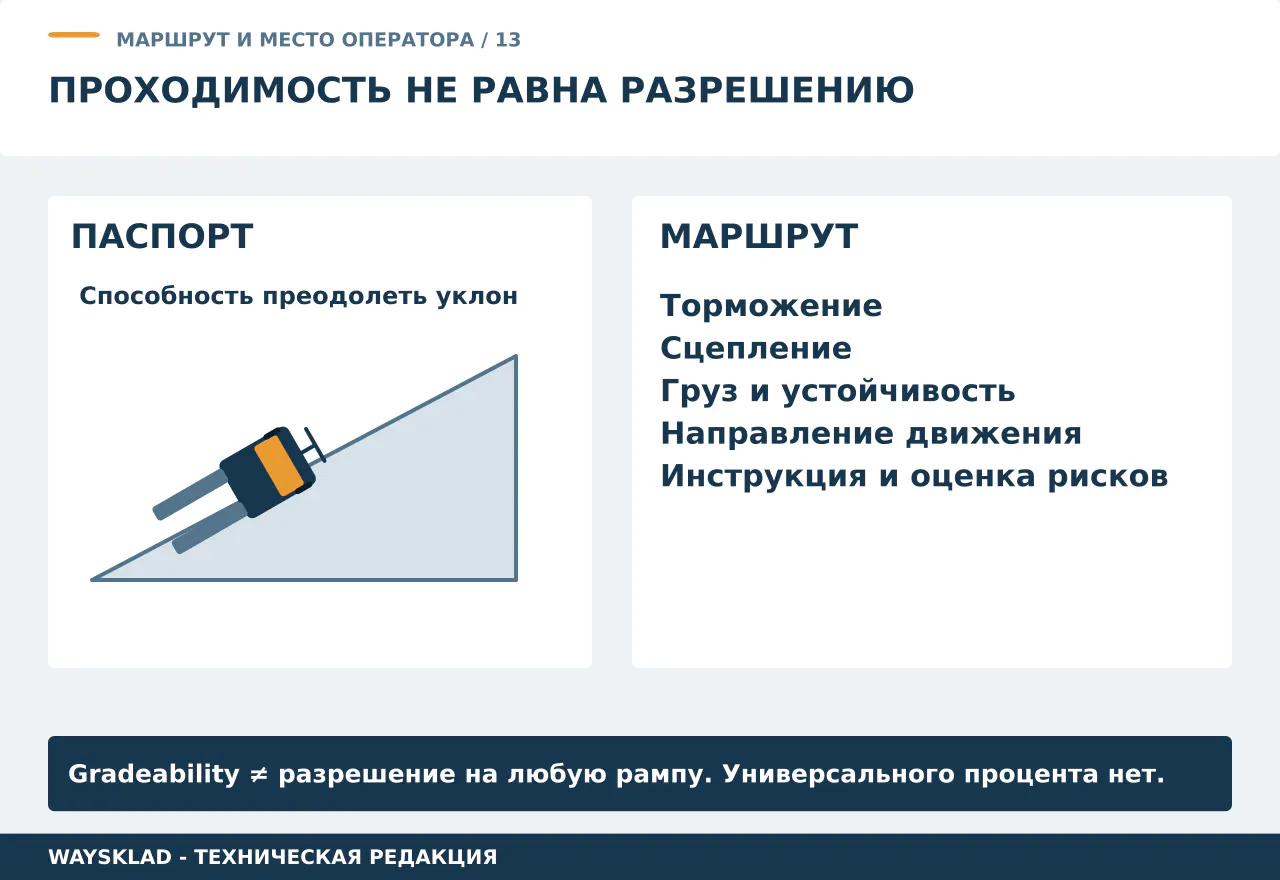

Паспортная gradeability описывает способность в заданных условиях, а не допуск к любой рампе. Нужны документы модели, длина и покрытие уклона, груз, торможение и согласованный маршрут без универсального процента.

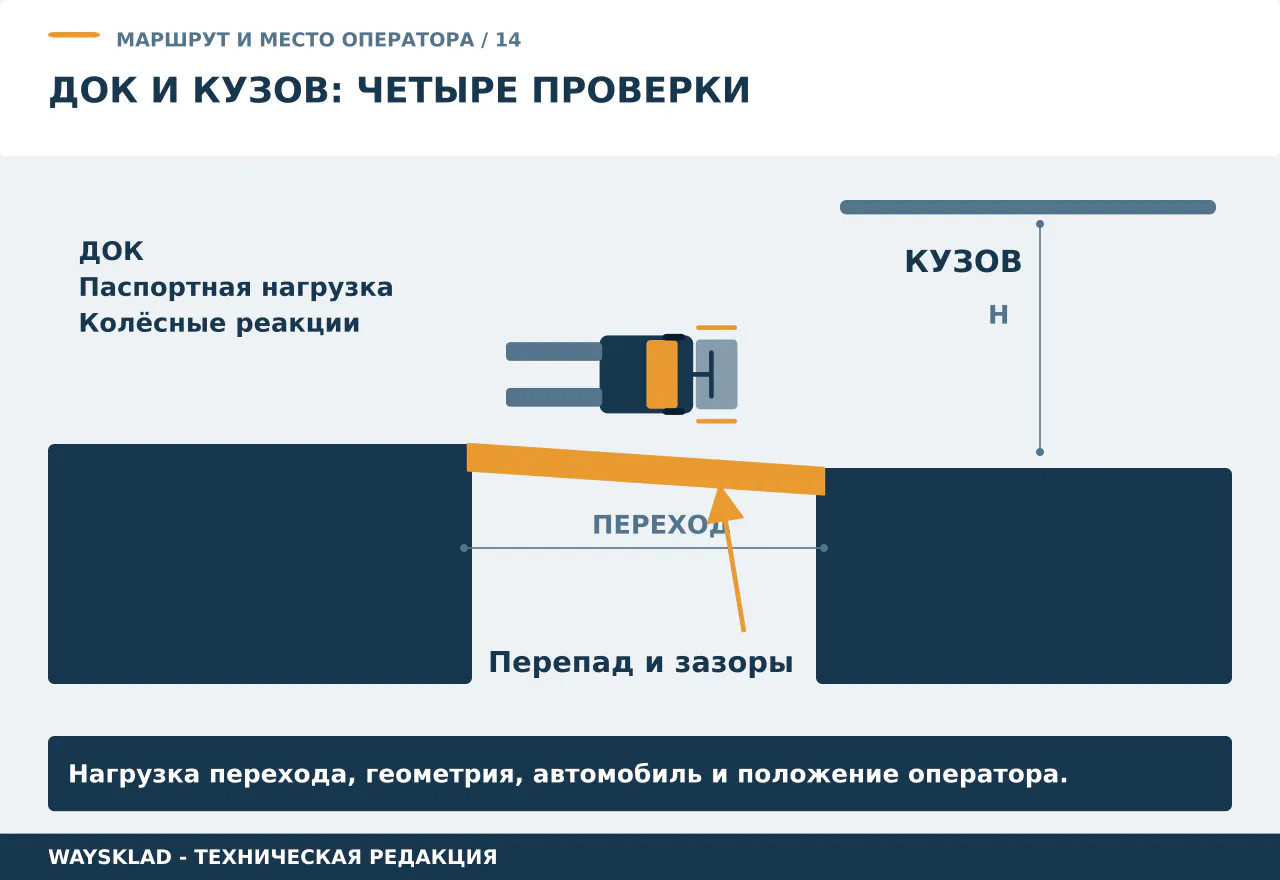

Проверьте паспортную нагрузку перехода, колёсные реакции, ширину и перепад. Общая масса и положение оператора могут исключить платформенный вариант даже при коротком рейсе; отдельно согласуйте фиксацию и процедуру работы с автомобилем.

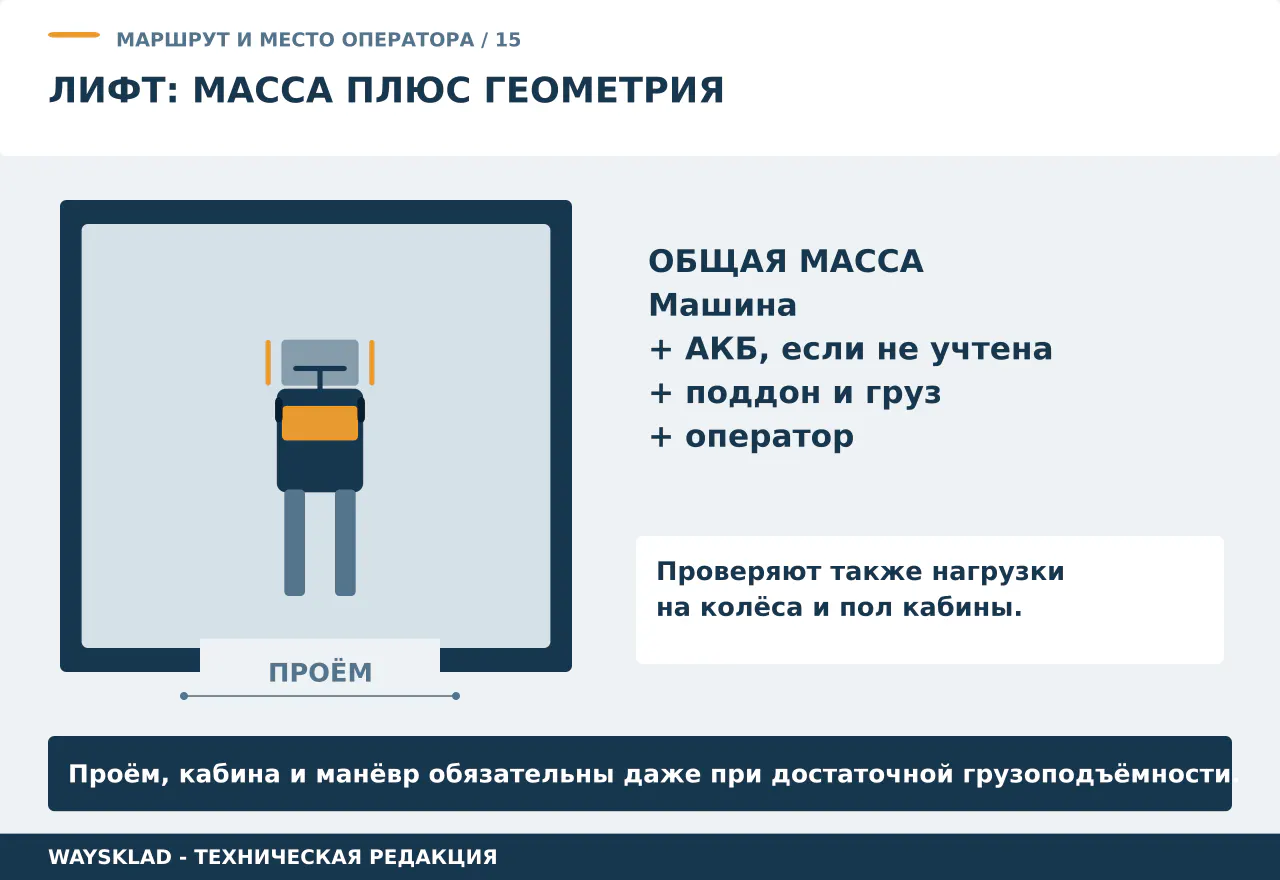

Проверьте чистый проём, кабину, манёвр, порог и допустимые нагрузки. Сложите людей, груз, поддон и машину; АКБ учитывайте один раз. Проверку перекрытия нельзя заменить делением массы на площадь вил.

По инструкции проверьте рабочее положение, контроль присутствия и торможение, если они предусмотрены. Не отключайте защиту ради теста. Органы управления и свободный контур тела должны подходить сотруднику и задаче.

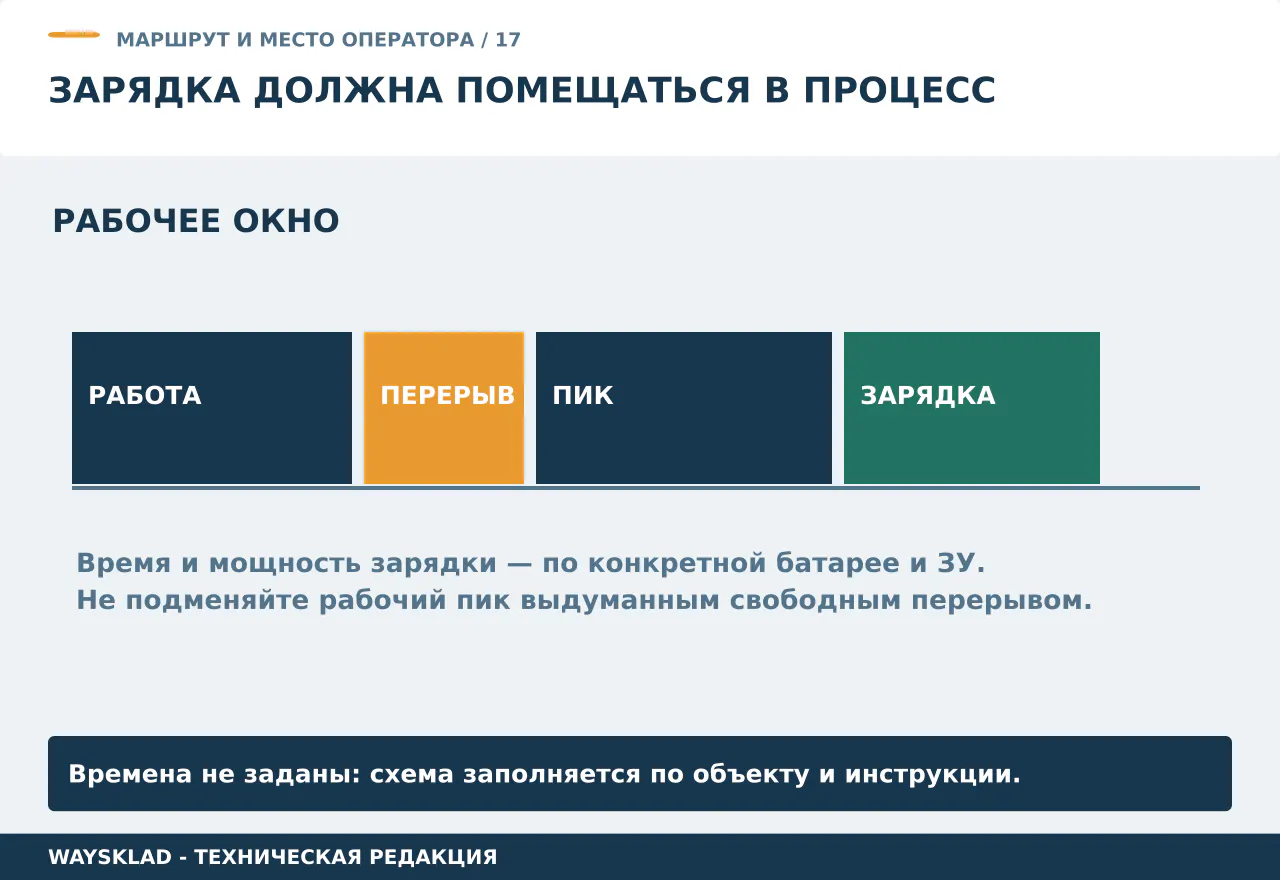

Сопоставьте напряжение, ёмкость, химию, зарядное устройство и доступные перерывы. Паспортная энергия не обещает смену: нужен замер SOC на своём грузе, температуре и режиме с резервом, разрешённым изготовителем.

Отдельно разобрали как выбрать Li-ion, GEL или AGM для электротележки: совместимость батареи и зарядника, зарядные окна и температурные ограничения.

Определите допуск, подготовку, ответственного за движение и право остановить тест. Требования уточняет работодатель по действующим правилам и документации; простая рукоятка не означает отсутствие обучения.

До заказа согласуйте критерий приёмки, доступность сервиса, резерв и стоимость простоя. Сравнение дешевле ошибки после поставки; неизвестную характеристику включают в перечень вопросов, а не помечают галочкой.

Платформа проходит выбор только дважды: сначала по безопасности и геометрии, затем по фактическому выигрышу цикла. Если любой из двух тестов провален, большая скорость в каталоге не спасает решение.

До сравнения компоновок проверьте колёса и ролики, размеры вил и выбор грузоподъёмности по брутто. Эти ограничения не исчезают при переходе на платформу.

Dcycle = Lloaded + Lempty + Lmanoeuvre

Все длины — метры; участки не пересекаются. Учебные 80 + 80 + 0 = 160 м, а не 80 м. Манёвры нулевые только в упрощённом расчёте, не по умолчанию на складе.

Dshift = Ncycle × Dcycle + Daux

Число рейсов умножают на метры и добавляют вспомогательные поездки. Пример: 100 × 160 + 400 = 16 400 м. Один и тот же объезд не входит одновременно в Dcycle и Daux.

Dwalk = Ncycle × (Lwalk_loaded + Lwalk_empty + Lwalk_service) + Daux_walk

Здесь только пешие метры. Отдельный учебный пример: 100 × (80 + 80 + 4) + 100 = 16 500 м; при езде на обоих плечах остаются 100 × 4 + 100 = 500 м обслуживания. Это не измерение усталости.

tmotion = Σ(3,6 × Li / vi)

Li — метры сегмента, vi — фактические км/ч, ответ в секундах. Суммируйте сегменты с разными скоростями; нельзя делить весь маршрут на максимальное число из каталога.

tcycle = tapproach + tpick + tlift + tmotion + tdoors + tscan + twait + tposition + tlower + texit + treturn + tmode

Все времена — секунды. В этой записи tmotion исключает возврат: он выделен в treturn. Ожидание и сканирование не включают повторно в движение; tmode — только дополнительные действия смены режима.

Qhour = 3600 / tcycle; Qshift = Teffective / tcycle

Teffective — доступное время в секундах. Полученное значение ограничено потоком и узким местом. Не применяйте второй коэффициент потерь к времени, из которого уже вычли те же простои.

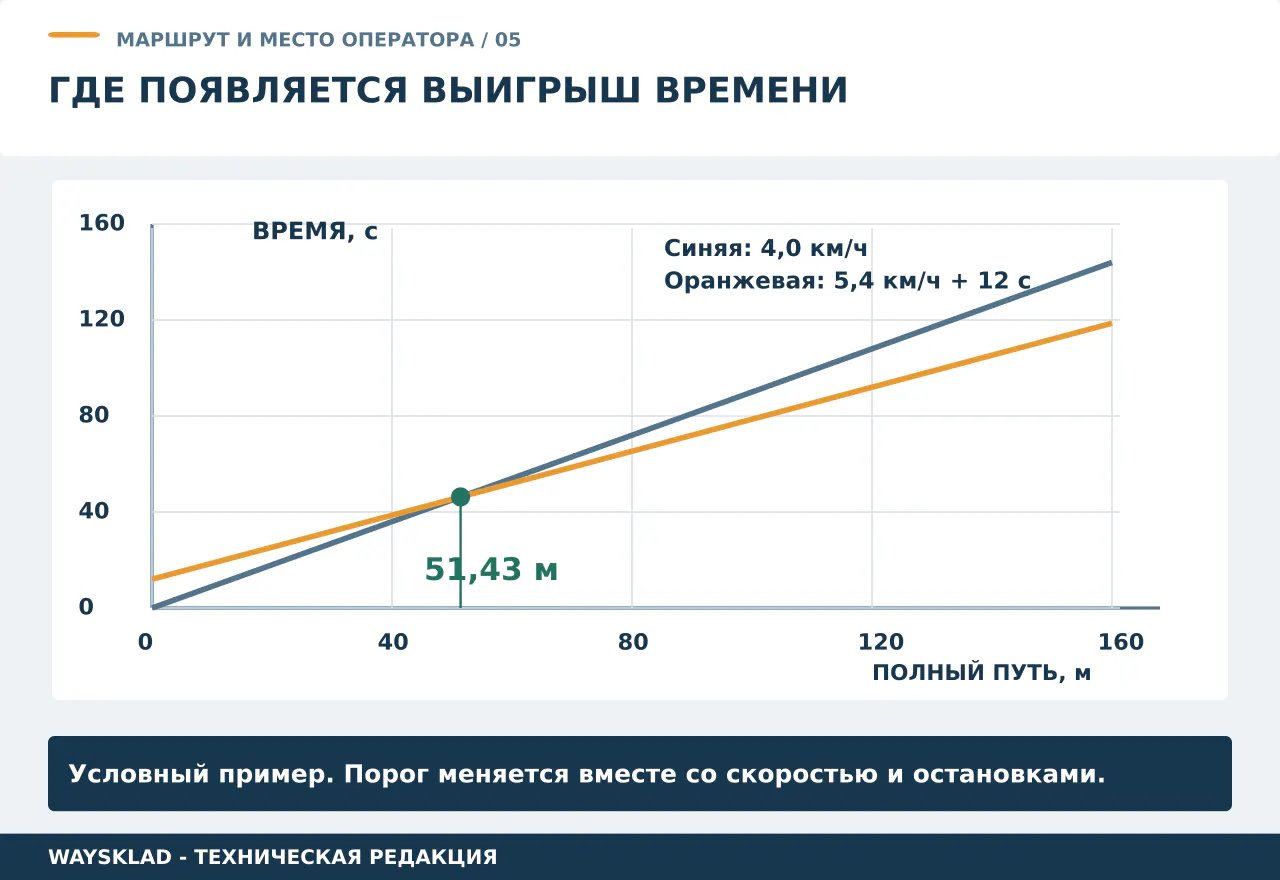

D* = textra / [3,6 × (1/vwalkie − 1/vplatform)]

Только при vplatform > vwalkie и сопоставимых условиях; D* — полный путь цикла в метрах. При равной скорости конечного порога выигрыша от скорости нет. Дополнительное время может перекрыть преимущество.

Учебный порог: при фактических 4,0 и 5,4 км/ч и дополнительных 12 с получаем 12 / [3,6 × (1/4 − 1/5,4)] = 51,43 м полного цикла. Только для симметричного маршрута без дополнительных участков это 25,71 м в одну сторону. При 24 с порог удваивается до 102,86 м. Это не правило «платформа нужна от 26 м»: скорости, остановки и операции меняют ответ. Если скорости равны, платформа не выигрывает время движения, хотя может уменьшить ходьбу.

ΔHshift = Ncycle × (twalkie − tplatform) / 3600

Времена в секундах, результат в часах за смену. Он может быть отрицательным. Сокращение движения не равно сокращению смены, если сотрудник затем ждёт следующую операцию.

Ctime = ΔHmonetized × Rhour

Только реально используемые или исключённые оплачиваемые часы умножают на согласованную стоимость часа. Остальные минуты отражают как резерв мощности или эргономический эффект, не как рубли.

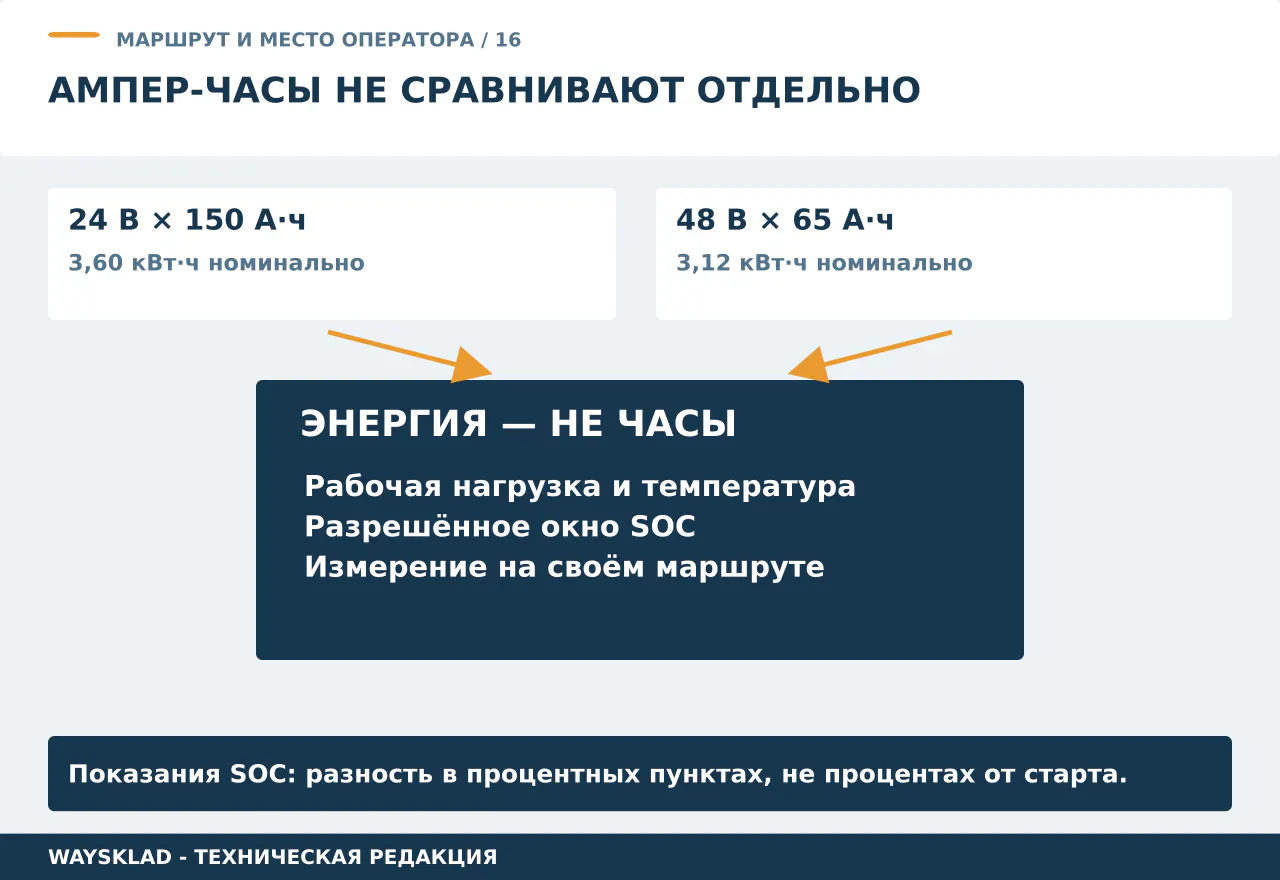

Enom = U × Ah / 1000

Вольты и ампер-часы дают кВт·ч: 24 × 150 / 1000 = 3,60; 48 × 65 / 1000 = 3,12. Доступная энергия зависит от батареи и условий; это не прогноз продолжительности смены.

qSOC = (SOCstart − SOCend) / Ntest; Nwork ≈ SOCwindow / qSOC

SOC — процентные пункты, не проценты от начального заряда. Отдельный условный тест: 80→72 за 10 рейсов даёт 0,8 п.п./рейс; разрешённое окно 40 п.п. — около 50 рейсов. Повторяют в пике и холоде; пределы батареи не превышают.

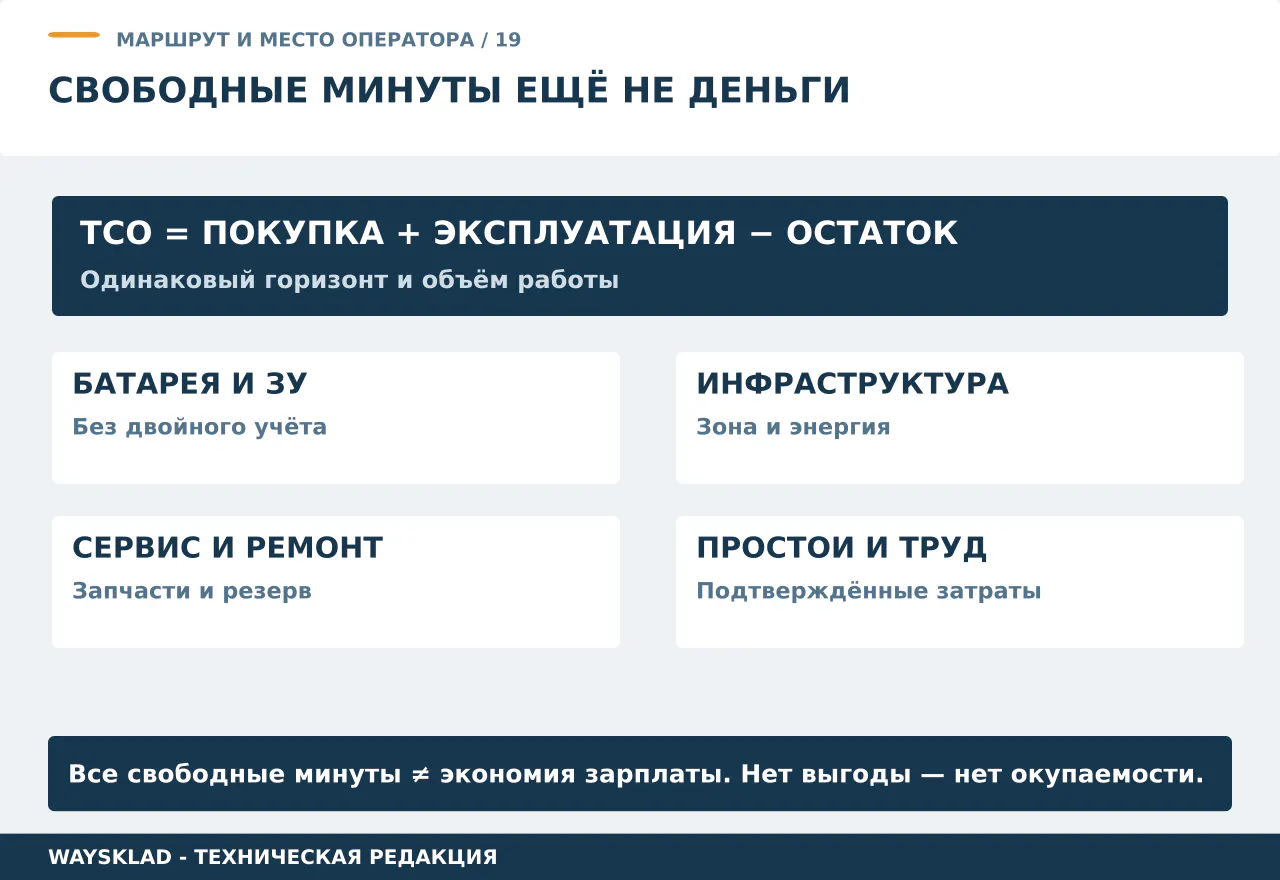

TCOn = Pbuy + Cbattery + Ccharger + Cinfrastructure + Cenergy + Cservice + Crepair + Cdowntime + Clabour − Vresidual; Payback = ΔPplatform / ΔCverified_year

Единый горизонт, рубли и сопоставимый объём работы. Цена штатной батареи не входит повторно в замену; остаточную стоимость обосновывают. При нулевой или отрицательной годовой экономии окупаемость не рассчитывается.

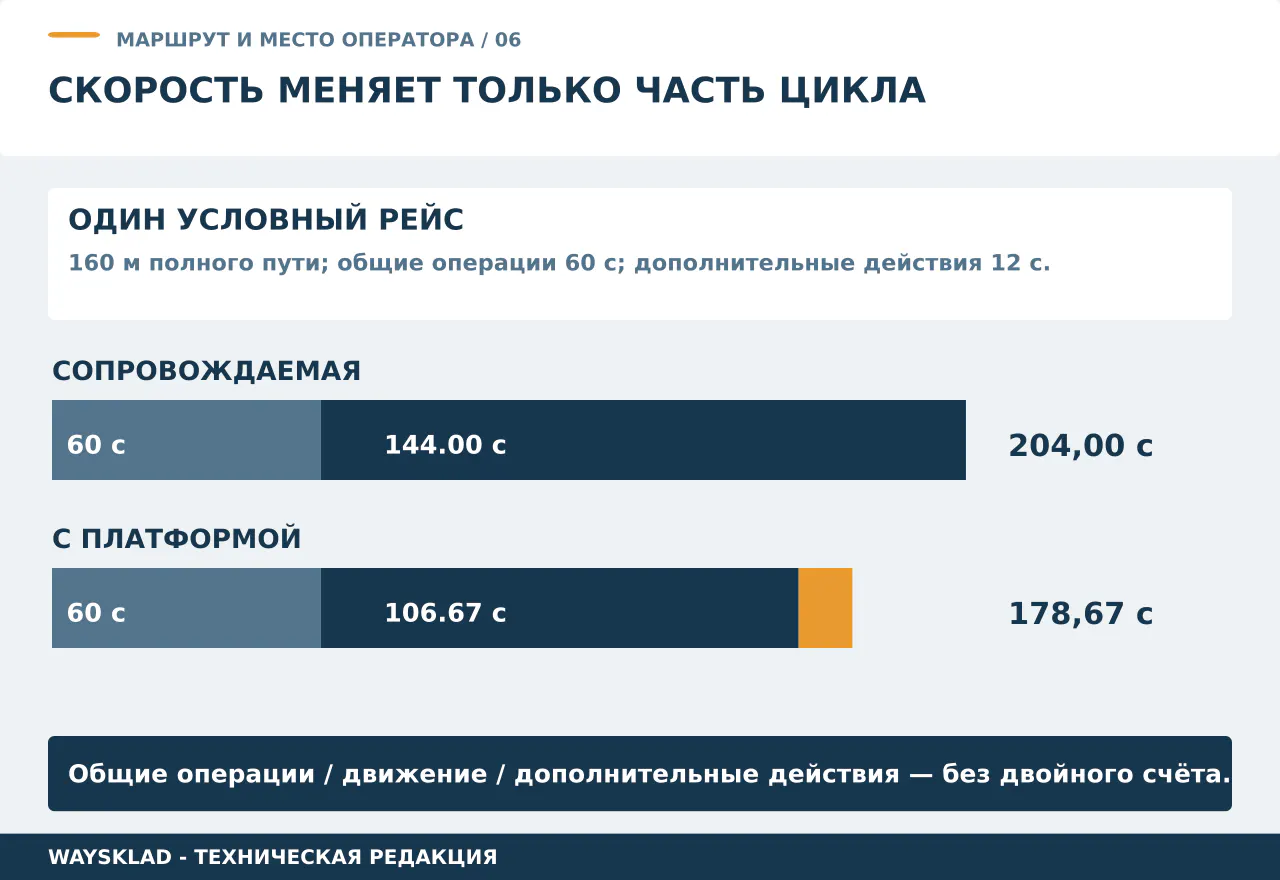

Учебная разница — 25,33 с на рейс; при 100 рейсах — 0,704 часа. В реальном процессе результат ограничен подачей груза и следующей операцией. Таблица не сравнивает конкретные OXLIFT и не является полевым испытанием. Отдельный пример SOC выше использует другую батарею и другую нагрузку: его 50 рейсов нельзя объявлять автономностью этой смены.

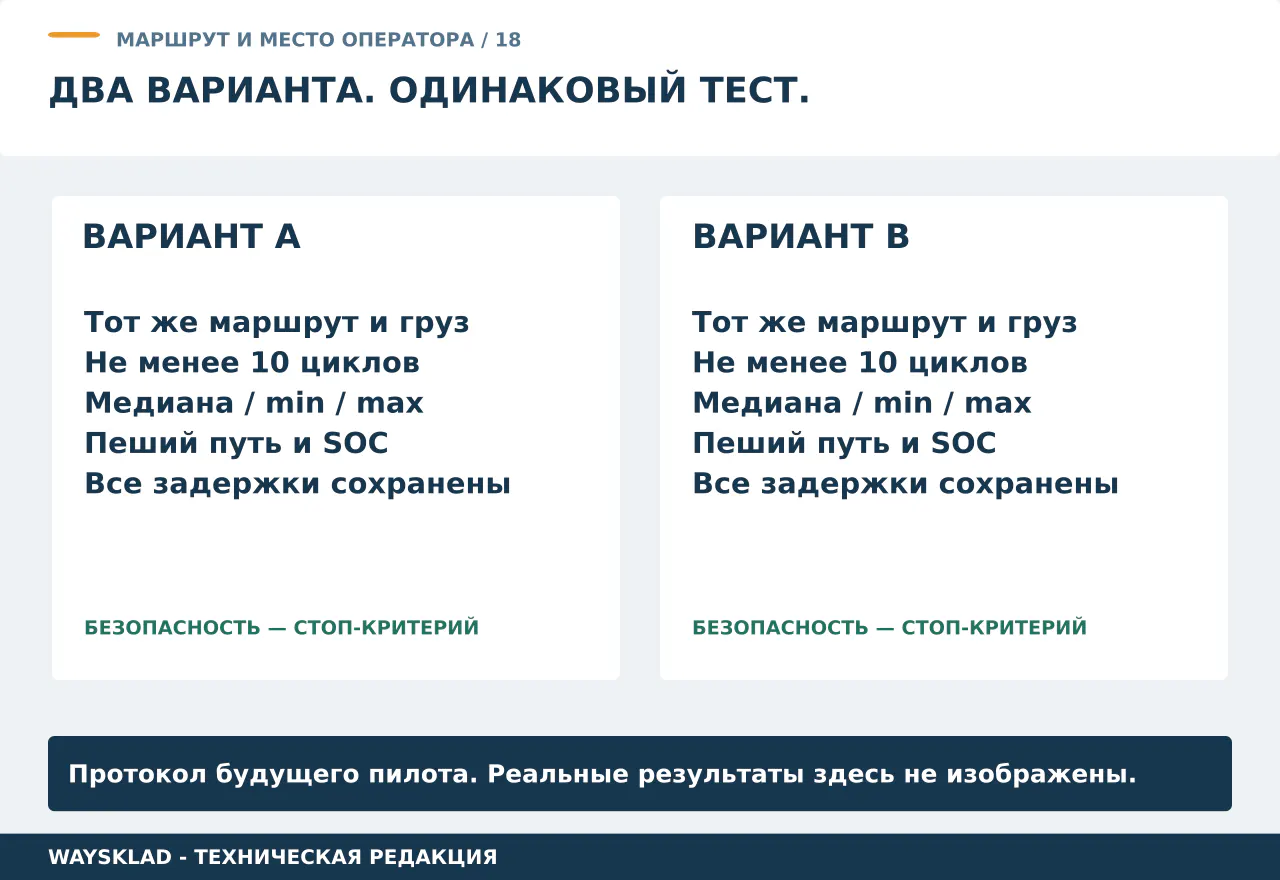

После ознакомления оператора проведите не менее десяти циклов каждого допустимого варианта. Используйте одинаковые паллету, массу, маршрут, направление, состояние пола и разрешённую скорость; начальный SOC и температуру запишите. При разных операторах чередуйте порядок и роли. Повторите обычный период и пик. Для каждого рейса фиксируйте все фазы, остановки, время схода, пешие метры, расход SOC и замечания по безопасности.

Покажите медиану, минимум, максимум и разброс, а при очередях — также среднее и причины задержек. Не удаляйте неудобный рейс ради красивого результата. Пилот прекращают при потере сцепления, небезопасном торможении, конфликте с людьми, повреждённой паллете, ошибке батареи или выходе тела из защитного контура. Это не гонка; ответственный вправе остановить проверку.

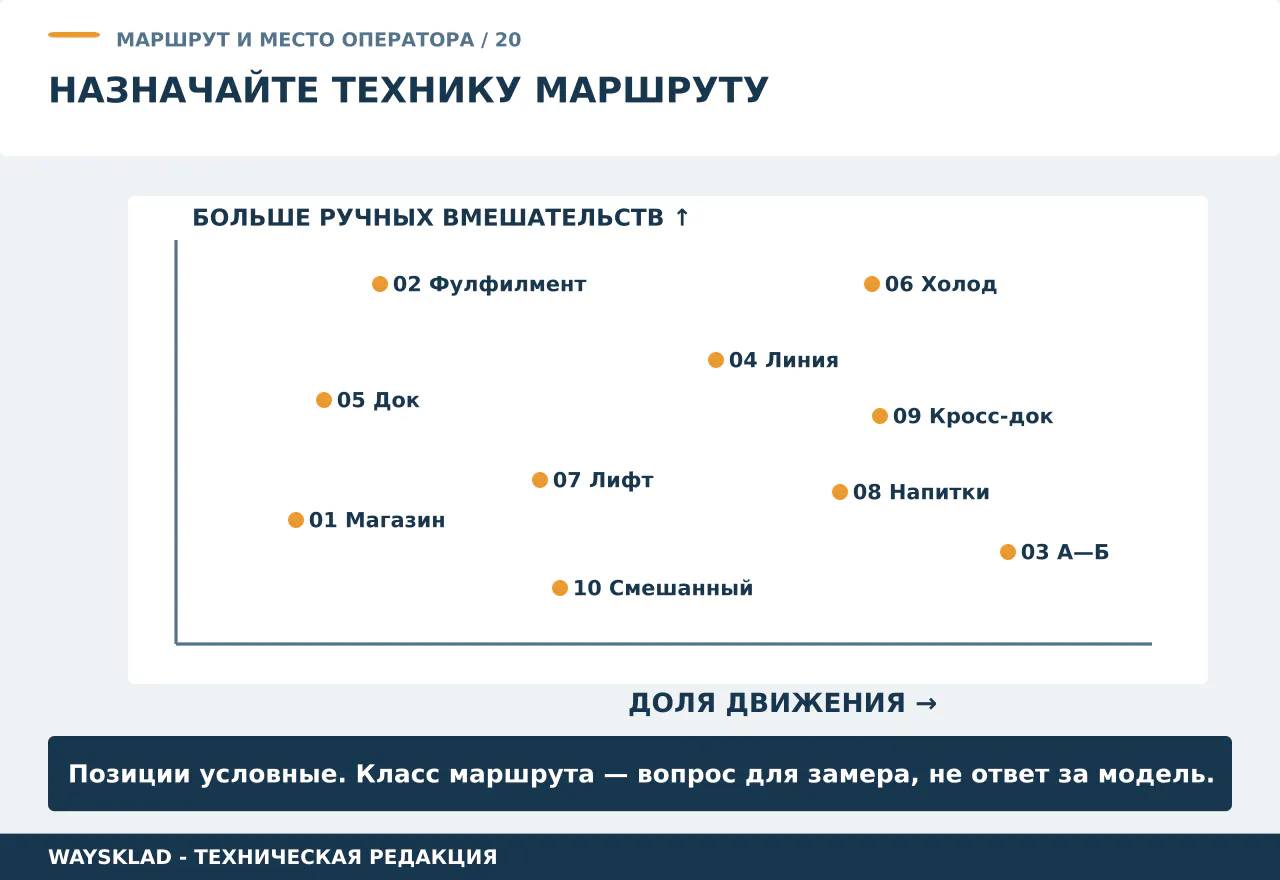

M0/M1: два поворота, дверь и ручная приёмка делают короткое плечо фрагментированным. Начните с проверки сопровождаемой компоновки. Если та же машина большую часть смены обслуживает дальнюю зону, отдельно измерьте этот маршрут; маленькая подсобка не описывает весь рабочий день.

M1/M2: суточные километры велики, но между остановками мало движения. Снимите число сходов и доступ к сканеру. Платформа может убрать ходьбу, не ускоряя сборку; разделение комплектации и магистральной перевозки иногда полезнее одной универсальной машины.

M3/M4: при редких остановках платформа — кандидат на пилот. Считайте 160 м туда-обратно, а не 80. Если в пике возникает очередь к приёмке, пересчитайте цикл: преимущество движения не становится таким же приростом выпуска.

M2/M3: длинный путь соседствует с несколькими ручными передачами. Сравнивайте такт линии, комплектность подачи и возврат тары. Ускоренная тележка не помогает, если материалы ещё не готовы; снижение ходьбы оценивают отдельно от производительности.

M0/M1/M2: интенсивность высокая, расстояние короткое, геометрия жёсткая. Начните с массы, сцепления и зоны оператора на переходе. Для магистрали можно рассмотреть отдельную платформенную машину, не заставляя её входить в неподходящий кузов.

M3/M4: длинный рейс не отменяет температурные ограничения батареи, масла, электроники и зарядки. Сравните SOC в рабочей температуре и конденсат на переходе. Исполнение для холода подтверждают документами; наклейка Li-ion не является таким подтверждением.

M2/M3: дверь и кабина могут исключить рабочую платформу ещё до расчёта времени. Проверьте общую массу, колёсные нагрузки, порог и место сотрудника. Очередь к лифту отдельно включите в цикл; сложенный транспортный габарит нельзя подставить вместо рабочего.

M3/M4: сначала подтверждают максимальное брутто и устойчивость. Сравнивайте сопровождаемую CBD20J-Li4 и допустимый платформенный вариант только после проверки конфигураций. Пилот охватывает торможение и батарею под нагрузкой, а не только пустой быстрый проезд.

M3/M4: потенциально быстрые плечи пересекаются с людьми и другой техникой. Приоритет — разделение потоков и согласованный режим. Меньшая ходьба остаётся аргументом платформы, но повышение скорости не принимают как решение опасного перекрёстка.

Присвойте M-класс каждому устойчивому рейсу, не всему зданию. Сопоставьте сопровождаемую машину у дока и платформенную на магистрали, учитывая передачу паллеты, зарядку и резерв. Две роли оправданы только измеренным процессом, не размером каталога.

Проверено 13 сентября 2026 года. Ниже — данные открытых карточек, не подписанные спецификации. Сравнивайте конкретные комплектации на одинаковом грузе. Начальная точка — категория самоходных тележек и каталог техники.

Карточки: PTE15Q-A, CBD15J-LI4, CBD20J-Li4.

Запросить спецификации можно по карточкам TX20E, TX20EL, TX20N и PTB20-C Li-ion. Два URL TX20L не объединены и не считаются двумя доказанно разными исполнениями: их идентичность требует отдельного решения.

Не переносим спорные цифры в рекомендации. У CBD15J-LI4 заголовок изготовителя указывает 24 В / 30 А·ч, а основной текст — 48 В / 20 А·ч. Для TX20E уклон с грузом различается между WaySklad и таблицей изготовителя; в платформенных карточках встречается «пеший» тип управления. Для TX20EL и PTB20-C масса и тип батареи требуют уточнения. Это повод запросить руководство точного артикула, а не выбрать удобную цифру. Цены и наличие здесь не дублируются.

Сравните покупку, батарею и зарядное устройство, подготовку зоны, энергию, обслуживание, ремонт, резерв и простои на одном горизонте. Для денежного эффекта нужен ответ: какие оплачиваемые часы исчезают либо какой дополнительный объём действительно продаётся и обрабатывается. Если высвобождённое время превращается в ожидание, экономии зарплаты нет. Эргономику, безопасность и резерв мощности фиксируют отдельными критериями; их не требуется маскировать выдуманной окупаемостью.

Заполните известные данные, приложите план и документы; неизвестное так и обозначьте. Это технический опросник, а не требование публиковать персональные контакты. Передавайте его поставщику по согласованному каналу.

Без Q15–Q42 нельзя обещать выпуск; без Q55–Q80 не подтверждён маршрут; без Q81–Q90 нельзя обещать автономность; без Q91–Q96 нет доказанной окупаемости. Согласуйте доставку и приёмку, уточните сервис, передайте исходные данные через контакты WaySklad.

Открытые карточки WaySklad и OXLIFT сверены 13.09.2026. Общую логику разных компоновок сопоставили с руководством Toyota по выбору электротележки. Это не паспорт OXLIFT. ISO 5053-1:2020 рассматривает терминологию; доступный обзор стандарта не заменяет его полный текст. Официальная страница ТР ТС 010/2011 — отправная точка для проверки документов применимой продукции, а не универсальный допуск маршрута.

Числовые примеры — редакционные расчёты, физический пилот не проводился. Иностранные материалы OSHA/HSE не используются как нормы российского права. Перед эксплуатацией нужны инструкция конкретной машины, документы объекта и решение ответственных специалистов. Публикация не заменяет обучение и оценку рисков.
